压力开关 PS8
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
双膜片结构
- 无机械运动部件电子式压力开关
- 双隔膜结构，具有优异的耐腐蚀性
- 独立2点设置类型
- 可以应付各种媒体
|
|
标准规格
■除非另有说明，否则环境温度为25±5°C，驱动电压为12 VDC。
| 项目 | 102G | 102V | 352G | 103G |
|---|---|---|---|---|
| 压力类型 | 表壓 | |||
| 额定压力范围 | 98.1 {1}kPa {kgf/cm2 } | − 98.1 {−1}kPa {kgf/cm2 } | 343 {3.5}kPa {kgf/cm2 } | 981 {10}kPa {kgf/cm2 } |
| 最大压力 | 196 {2}kPa {kgf/cm2 } | 686 {7}kPa {kgf/cm2 } | 1961 {20}kPa {kgf/cm2 } | |
| 破坏压力 | 294 {3}kPa {kgf/cm2 } | 1030 {10.5}kPa {kgf/cm2 } | 2941 {30}kPa {kgf/cm2 } | |
| 工作温度范围 | − 20 ~ 70°C | |||
| 补偿温度 | 0 ~ 50°C | |||
| 工作湿度 | 35 ~ 85%RH（没有凝结） | |||
| 储存温度 | −20 ~ 70°C（大气压，湿度65％RH 以下） | |||
| 适用介质 | 不腐蚀SUS 316L和SUS 316的气体和液体 | |||
| 绝缘电阻 | 100 MΩ min.(500 V DC) | |||
| 耐电压 | 500 V AC, 60 s（漏电流 1 mA 以下） | |||
| 填充液体 | 矽油 | |||
| 压力端口 | G 3/8 (PF 3/8) ※ | |||
| 净重 | Approx. 120g | |||
| 电源电压 | 12 ~ 24 V ± 10 %（包括紋波） | |||
| 纹波含量率 | 10 % (P-P) maximum | |||
| 消耗电流 | 20mA max. | |||
※ 提供附件O形环（P18）
切換輸出
| 输出点 | 2 |
|---|---|
| 输出方法 | NPN开路集电极 |
| 设定方法 | 微调可变型 |
| 设定范围 | 额定压力 10 〜 100 % |
| 输出显示 | 红 LED 点亮（输出 ON 时） |
| 重复性 0 ~ 50 °C（参考温度 25 °C） | ± 0.3 %F.S. maximum |
| 滞后 | 2% F.S. maximum |
| 切换容量 | 30 V DC 80 mA maximum |
| 剩余电压 | 0.8 V maximum |
| 响应性 | Approx. 2ms |
環境特性
| 测试项目 | 测试方法 | 变化量 |
|---|---|---|
| 耐振動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 , 3 directions for 2 hours each |
切换输出设定值最大 ± 1 %F.S. |
| 耐冲击 | 981 m/s2 , 3 directions for 3 times each | |
| 防潮性 | 40 °C, 90 ~ 95 %RH, 240 hrs | |
| 压力周期 | 0 ~ 额定压力, 106 cycles |
型号显示
| PS8- | 102 | G |
|---|---|---|
|
系列名稱 |
額定壓力 102：0 ~ 98.1 kPa {0 ~ 1 kgf/cm2 } 352：0 ~ 343 kPa {0 ~ 3.5 kgf/cm2 } 103：0 ~ 981 kPa {0 ~ 10 kgf/cm2 } |
壓力類型 G：表壓 V：表壓（負壓） |
型号一览表
| 型號 | 額定壓力 | 壓力端口 | 壓力類型 | CAD |
|---|---|---|---|---|
| PS8-102G | 0~98.1 {0~1} kPa {kgf/cm2} | G 3/8(PF 3/8) | 表壓 | |
| PS8-352G | 0~343 {0~3.5} kPa {kgf/cm2} | G 3/8(PF 3/8) | 表壓 | |
| PS8-103G | 0~981 {0~10} kPa {kgf/cm2} | G 3/8(PF 3/8) | 表壓 | |
| PS8-102V | 0~98.1 {0~1} kPa {kgf/cm2} | G 3/8(PF 3/8) | 表壓（Vacuum） |
內部电路图
|
|

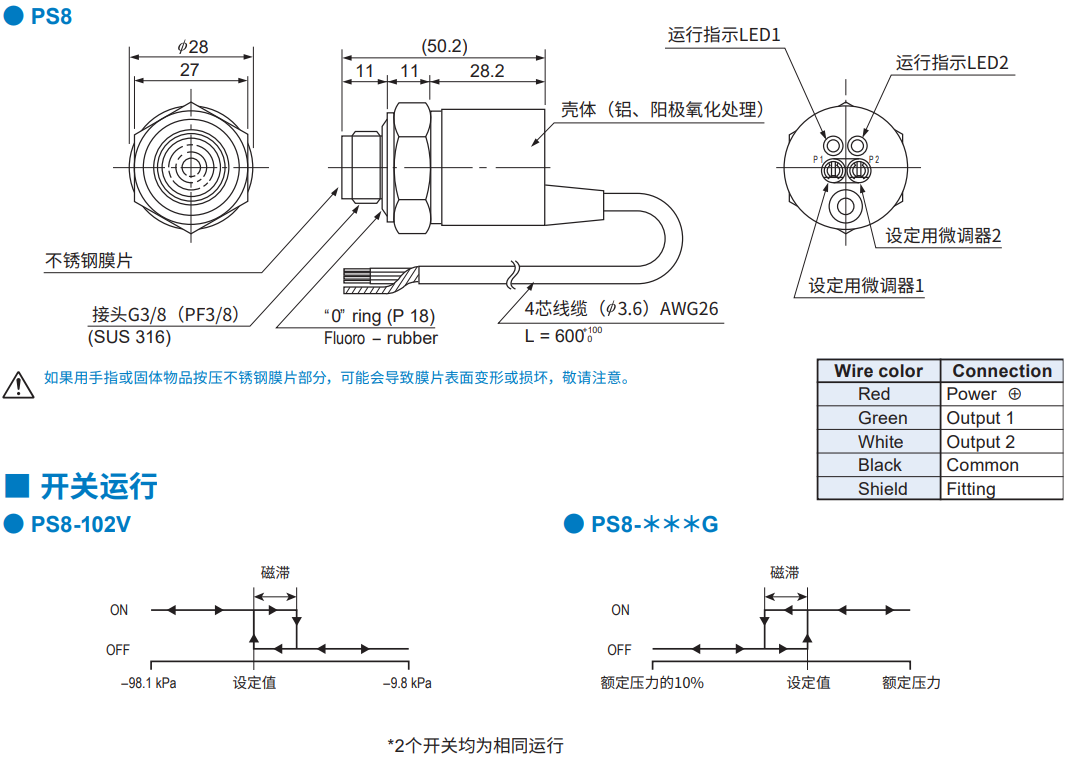

外形尺寸
Unless otherwise specified, tolerance : ± 0.5 (Unit: mm)
