压力显示计 PG-35H
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
高压对应小型压力显示计
- 适用于高压 采用SUS316L隔膜的耐腐蚀型
- 结构紧凑·重量轻·防滴漏结构 （□ 30 mm・200 g・IP65）
- 非显示模式下的低消耗
- 通过面板锁定功能设置数据保护
标准规格
■除非另有说明，否则环境温度为25±5°C，驱动电压为12 VDC。
| 项目 | 104R | 354R |
|---|---|---|
| 压力类型 | 表压 | |
| 适用介质 | R2:不腐蚀铁和镍的液压油 G3:不会腐蚀SUS 316 / SUS 316L的气体/液体 |
|
| 额定压力范围 | − 0.1 ~ 10MPa | − 0.1 ~ 35MPa |
| 最大压力 | 20MPa | 50MPa |
| 破坏压力 | 40 MPa | 50MPa |
| 工作温度 | -10 ~ 50°C | |
| 补偿温度 | 0 ~ 50°C | |
| 工作湿度 | 35 ~ 85%RH（沒有凝結) | |
| 保护结构 | IEC 標準 IP65 | |
| 压力端口 | R 1/4, G 3/8 | |
| 安装形状 | 垂直端口、背后端口 | |
| 受压部材料 | SUS 316L | |
| 净重 | Approx. 200（包括2米电缆) | |
| 温度特性 | ± 3 %F.S. (0 ~ 50 °C) | |
| 绝缘电阻 | 100 MΩ minimum | |
| 耐压 | 500 V AC 1 minute | |
| 工作电压 | 10.8 ~ 30 V DC（包括紋波) | |
| 电流消耗 | 50mA maximum | |
显示
■除非另有说明，否则环境温度为25±5°C，驱动电压为12 VDC。
| 项目 | 104R | 354R |
|---|---|---|
| 显示元件 | LED 显示（3位） | |
| 额定显示 | − 0.10 ~ 9.99MPa | − 00.1 ~ 35.0MPa |
| 改变倍率 | 最多可以切换11种类型 | |
| 显示次数 | 每秒约4次 | |
| 负压显示 | 红色 LED 点亮 | |
| 显示精度 | ± 2 % | |
切換輸出
■除非另有说明，否则环境温度为25±5°C，驱动电压为12 VDC。
| 输出方法 | NPN/PNP 2点输出（晶体管集电极开路) |
|---|---|
| 輸出模式 | 单独模式/窗口比较器模式可切换 |
| 切換容量 | 30 V DC 100 mA 具有短路保护功能 |
| 剩余电压 | 1.2 V maximum (NPN), 2.2 V maximum (PNP)（负载电流 100 mA） |
| 操作显示 | 输出1（绿色 LED）,输出2（红色 LED）输出ON时点亮 |
| 迟滞（滞后） | 0 ~ 300 counts（可变) |
| 可重复性 | ± 0.2 %F.S. ± 1 count |
| 响应性 | Approx. 5, 25, 250, 2500 ms 可变 |
模擬輸出
■除非另有说明，否则环境温度为25±5°C，驱动电压为12 VDC。
| 输出模式 | 3 模式切換可能 |
|---|---|
| 输出电压 V zero : Pin=0, V span : Pin=0 〜Pin (H) |
1 ~ 5 V (R mode 104R-ZERO : 1.04 ± 0.2 V, SPAN : 3.96 ± 0.2 V, 354R-ZERO : 1.01 ± 0.2V, SPAN : 3.99 ± 0.2 V ; G mode ZERO : 1 ± 0.2 V, SPAN : 4 ± 0.2 V) ※ V mode 准确性超出保修范围。 |
| 阻抗 | 10 kΩ |
| 分辨率 | 1/204(Approx. 20 mV / Approx. 0.5%F.S.) |
| 响应性 | Approx. 5, 25, 250, 2500 ms 可变 |
環境特性
| 测试项目 | 测试条件 | 变化量 |
|---|---|---|
| 耐振动 | 10 ~ 500 Hz, 98.1 m/s2 or 1.5 mm P-P, 3 directions for 2 hours each |
压力显示，开关操作压力，模拟输出 在测试过程中最大 ± 2 %F.S. |
| 耐冲击 | 490 m/s2 , 3 directions for 3 times each | |
| 防潮性 | 40 °C, 90 ~ 95 %RH, 240 hrs | |
| 压力周期 | 0 ~ Rated pressure, 106 cycles |
型号显示
| PG - 35H- | 104 | R- | N | R2 | B |
|---|---|---|---|---|---|
|
系列名称 |
工作压力 104：− 0.1 ~ 10 MPa 354：− 0.1 ~ 35 MPa |
压力类型 R：复合压力（负压〜正压） |
开关输出模式 N：NPN 输出 P：PNP 输出 |
压力端口 R2：R 1/4 G3：G 3/8 |
压力端口方向 空白：垂直端口 Ｂ：背面端口 |
型号一览表
| 型号 | 工作压力 | 接口形状 | 压力类型 | 压力端口 | 切换输出方法 | CAD |
|---|---|---|---|---|---|---|
| PG-35H-104R-NR2 | −0.1~10 MPa | 垂直接口 | 复合压力 | R2 (R 1/4) | NPN | |
| ➡PG-35H-104R-PR2 | −0.1~10 MPa | 垂直接口 | 复合压力 | R2 (R 1/4) | PNP | |
| PG-35H-104R-NG3 | −0.1~10 MPa | 垂直接口 | 复合压力 | R2 (R 1/4) | NPN | |
| ➡PG-35H-104R-PG3 | −0.1~10 MPa | 垂直接口 | 复合压力 | R2 (R 1/4) | PNP | |
| PG-35H-354R-NR2 | −0.1~35 MPa | 垂直接口 | 复合压力 | G3 (G 3/8) | NPN | |
| ➡PG-35H-354R-PR2 | −0.1~35 MPa | 垂直接口 | 复合压力 | G3 (G 3/8) | PNP | |
| PG-35H-354R-NG3 | −0.1~35 MPa | 垂直接口 | 复合压力 | G3 (G 3/8) | NPN | |
| ➡PG-35H-354R-PG3 | −0.1~35 MPa | 垂直接口 | 复合压力 | G3 (G 3/8) | PNP | |
| PG-35H-104R-NR2B | −0.1~10 MPa | 背面接口 | 复合压力 | R2 (R 1/4) | NPN | |
| ➡PG-35H-104R-PR2B | −0.1~10 MPa | 背面接口 | 复合压力 | R2 (R 1/4) | PNP | |
| PG-35H-104R-NG3B | −0.1~10 MPa | 背面接口 | 复合压力 | R2 (R 1/4) | NPN | |
| ➡PG-35H-104R-PG3B | −0.1~10 MPa | 背面接口 | 复合压力 | R2 (R 1/4) | PNP | |
| PG-35H-354R-NR2B | −0.1~35 MPa | 背面接口 | 复合压力 | G3 (G 3/8) | NPN | |
| ➡PG-35H-354R-PR2B | −0.1~35 MPa | 背面接口 | 复合压力 | G3 (G 3/8) | PNP | |
| PG-35H-354R-NG3B | −0.1~35 MPa | 背面接口 | 复合压力 | G3 (G 3/8) | NPN | |
| ➡PG-35H-354R-PG3B | −0.1~35 MPa | 背面接口 | 复合压力 | G3 (G 3/8) | PNP |
➡定制产品。
内部电气原理图
|
|
|
|
表示倍率设定
- 通过显示屏第三行上的数字/符号选择：减号指示灯（红色LED）闪烁。
|
|
- 斜线部：由于分辨率和显示位数之间的关系，无法选择显示倍数。 （不显示选择符号。）出厂时，选择编号设置为“ A”。
模擬輸出模式
出厂前，选择代码设置为“ G”。
|
|
开关输出模式
|
|
|
|
- 注1。 在单独模式下，设置1和SW1以及设置2和SW2为每个都作回应。
- 注2。 在窗口比较器模式下，SW1和SW2共用，下限值（设置1）和上限值（设置2）下操作。 （迟滞H是SW1 / SW2操作模式的共通设置。）

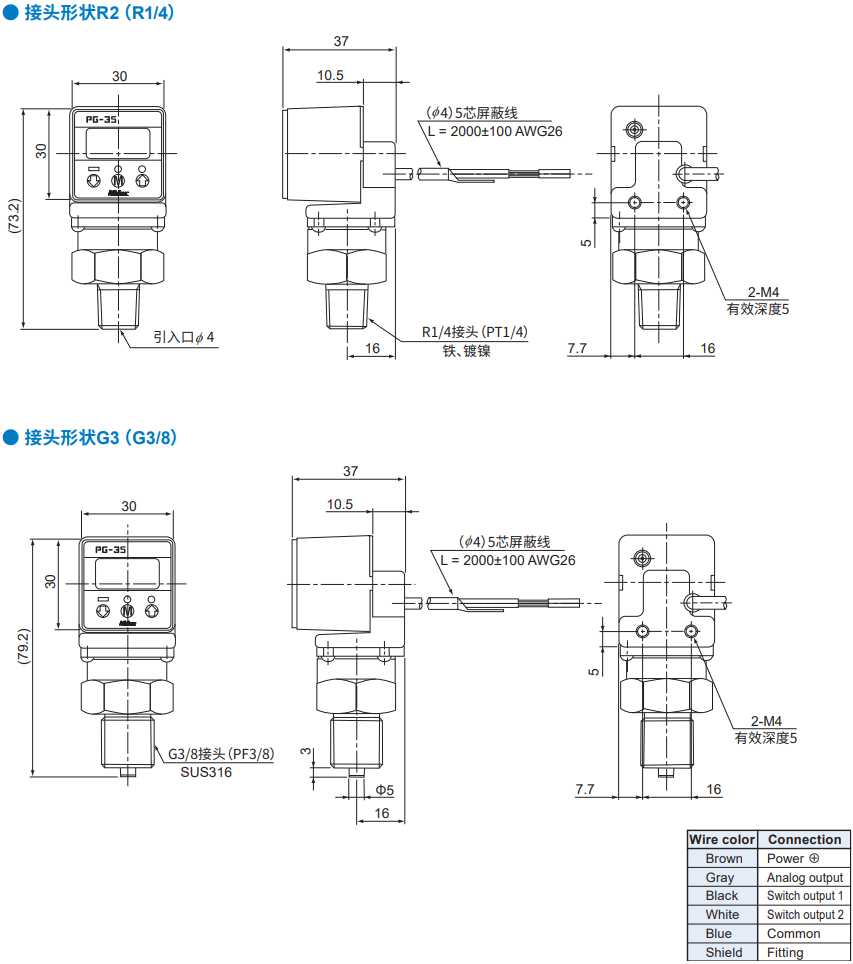

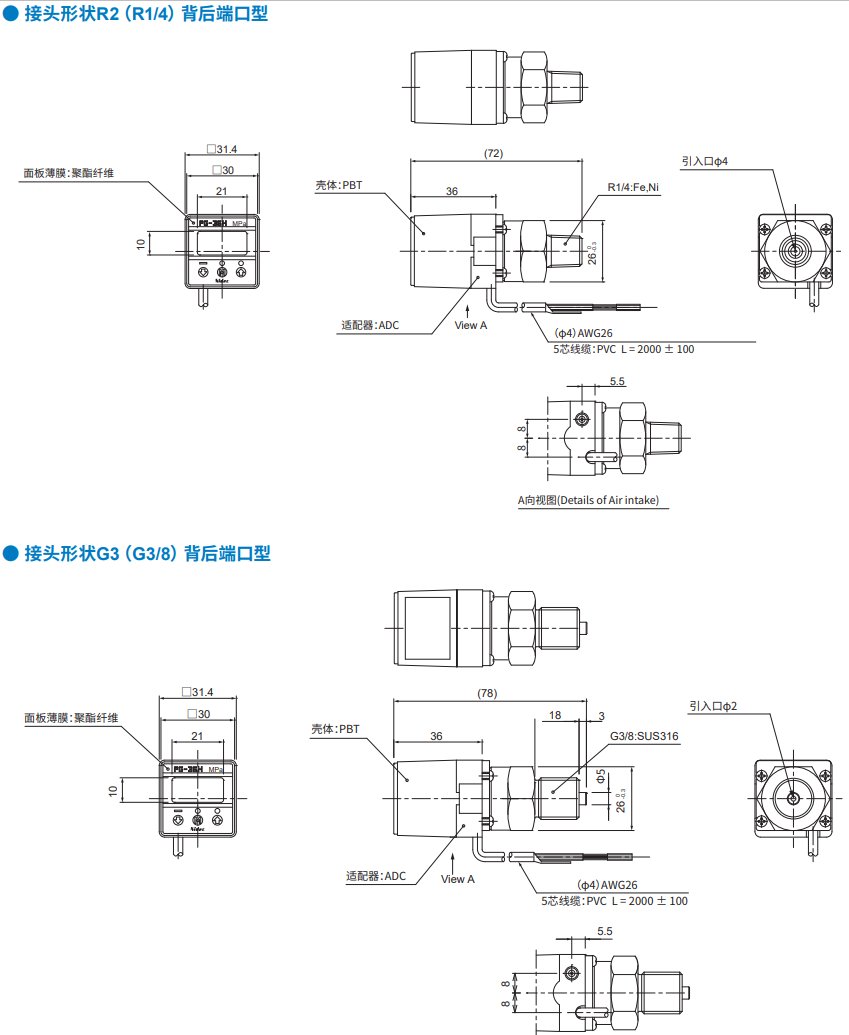

外形尺寸
可选配件（另售）
| 名称 | 系列名称 | 内容 | 适用机型 |
|---|---|---|---|
| 面板架套装 | ACPG-003 | 面板支架盖 面板支架 面板挡块（2个） |
PG-30·PG-35·PG-75· PG-35H·PG-35L |
| 支架套（用于保护仪表操作面板） | ACPG-004 | 面板支架盖 面板支架 |
PG-30·PG-35·PG-75· PG-35H·PG-35L |
| 支架挡块组件 | ACPG-007 | 面板支架盖 面板支架 面板挡块（2个） |
PG-30·PG-35·PG-75· PG-35H·PG-35L |
如何安装可选配件（另售）
配管
- 用扳手在铝压铸件上拧紧。 切勿使用塑料盒进行拧紧。
- 对于R2接头类型，请在外螺纹上使用密封胶带，以免漏气。
