旋转编码器 REC/RES
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
非常适合用于数字设备手动数值设置的脉冲发生器
特 征特 征
-
非接触式，仅限手动调整
-
结构紧凑，重量轻
-
单击内置类型（REC20，REC20C，REC20D，RECW20D）
-
面板防水类型（RESW20D，RECW20D）
-
符合RoHS标准
型号显示
| RE | C | W | 20 | D- | 50- | 2 | 0 | 1- | 1 |
|---|---|---|---|---|---|---|---|---|---|
|
系列名称 |
点击功能 C：随着点击 |
面板防水 W：防水（带O环) 空白：不防水
|
尺寸 φ 20 mm |
型号 |
分解能 25, 50 |
输出相 2：“A” & “B” |
|
|
输出端子 1：电缆输出 |
型号一览表
| 型号 | 分辩率 | 输出波形 | 输出端子 | 点击功能 | 面板防水 |
|---|---|---|---|---|---|
| RES20-50-200 | 50 (P/R) | 饱和波形 | 引脚端子 | 没有点击 | 不防水 |
| RES20-100-200 | 100 (P/R) | 饱和波形 | 引脚端子 | 没有点击 | 不防水 |
| RES20-50-200-Z | 50 (P/R) | 伪方波 | 引脚端子 | 没有点击 | 不防水 |
| RES20-100-200-Z | 100 (P/R) | 伪方波 | 引脚端子 | 没有点击 | 不防水 |
| RES20B-25-201-1 RES20D-25-201-1 |
25 (P/R) | 方波 | 电缆线 | 没有点击 | 不防水 |
| REC20-25-201-1 REC20D-25-201-1 |
25 (P/R) | 方波 | 电缆线 | 随着点击 | 不防水 |
| RES20D-50-201-1 | 50 (P/R) | 方波 | 电缆线 | 没有点击 | 不防水 |
| REC20C-50-201-1 REC20D-50-201-1 |
50 (P/R) | 方波 | 电缆线 | 随着点击 | 不防水 |
| RESW20D-25-201-1 | 25 (P/R) | 方波 | 电缆线 | 没有点击 | 防水（带O环) |
| RECW20D-25-201-1 | 25 (P/R) | 方波 | 电缆线 | 随着点击 | 面板防水（带O环) |
| RESW20D-50-201-1 | 50 (P/R) | 方波 | 电缆线 | 没有点击 | 面板防水（带O环) |
| RECW20D-50-201-1 | 50 (P/R) | 方波 | 电缆线 | 随着点击 | 面板防水（带O环) |
※订购时请确认以上型号。有用于设置编码器的旋钮（刻度盘），可用于所有型号。
电气特性
| 项目 | RES20 | RES20-Z | REC20 | |||
|---|---|---|---|---|---|---|
| 电源电压 | DC5 V ± 5 % | |||||
| 电源电流 | 40mA | 50mA | 70mA | |||
| 输出波形 | 饱和波形 | 伪方波 | 方波 | |||
| 输出相 | A, B | |||||
| 分辨率 (P/R) | 50 | 100 | 50 | 100 | 25 | |
| A，B相位差 | 90° ± 45° | |||||
| 最大响应频率 | 500Hz | 100Hz | 500Hz | |||
| 输出信号 | “1 (High)” | 2 Vp-p minimum | 1 Vp-p minimum | + 4.0 V minimum | + 4.5 V minimum | |
| “0 (Low)” | + 1.0 V maximum | + 0.5 V maximum | ||||
| 光源 | LED | |||||
| 项目 | RES20B | REC20C | RES20D | REC20D | RESW20D | RECW20D | |
|---|---|---|---|---|---|---|---|
| 电源电压 | DC5 V ± 5 % | ||||||
| 电源电流 | 70mA | 50mA | |||||
| 输出波形 | 方波 | ||||||
| 输出相 | A, B | ||||||
| 分辨率 (P/R) | 25 | 50 | 25, 50 | ||||
| A，B相位差 | 90° ± 45° | ||||||
| 最大响应频率 | 500Hz | 200Hz | |||||
| 输出信号 | “1 (High)” | + 4.5 V minimum | |||||
| “0 (Low)” | + 0.5 V maximum | ||||||
| 光 源 | LED | ||||||
机械特性
| 型号 | RES20 | RES20-Z | REC20 | RES20B | REC20C | |
|---|---|---|---|---|---|---|
| 启动扭矩 mN·m {gf·cm} |
2.94 {30} maximum |
4.90 {50} maximum |
———— | 2.94 {30} maximum |
———— | |
|
点击扭矩 |
———— | ———— | 19.6 {200} maximum |
———— | 19.6 {200} maximum |
|
| 点击次数 | ———— | ———— | 25 | ———— | 50 | |
| 轴负载 （安装时） | 径向 | 9.81 N {1 kgf} maximum | ||||
| 推力方向 | 4.9 N {500 gf} maximum | |||||
| 净重 | Approx. 20 g | Approx. 20 g | Approx. 25 g | |||
| 螺钉拧紧强度 | 0.98 N·m {10 kgf·cm} maximum | |||||
| 型 式 | RES20D< /th> | REC20D | RESW20D | RECW20D | |
|---|---|---|---|---|---|
| 启动扭矩 mN·m {gf·cm} |
1.18 ± 0.78 {12 ± 8} |
———— | 2.94 ± 1.96 {30 ± 20} |
———— | |
|
点击扭矩 |
———— | 9.81 ± 4.9 {100 ± 50} |
———— | 11.8 ± 4.9 {120 ± 50} |
|
| 点击次数 | ———— | 25, 50 | ———— | 25, 50 | |
| 轴负载 （安装时） | 径向 | 4.90 N {500 gf} maximum | |||
| 推力方向 | 2.94 N {300 gf} maximum | ||||
| 净重 | Approx. 10 g | ||||
| 螺钉拧紧强度 | 0.49 N·m {5 kgf·cm} maximum | ||||
环境特性
| 工作温度范围 | 0 ~ 50 °C |
|---|---|
| 储存温度范围 | – 20 ~ 80 °C |
| 保护结构 | IP40 |
注）除了手动，请不要使用。 。
可靠性测试
※在以下测试条件下测试后，输出波形应符合以下规格。
| 项目 | 测试条件 | ||
|---|---|---|---|
| 耐振动 | 电源关闭 | 振幅1.52 mm 或98.1 m/s2（10 G）以较小者为准 10 〜 500 Hz 往返15 min  ; X、Ｚ 每8 往返 |
|
| 耐冲击 | 电源关闭 | 490 m/s2（50 G）11 ms X、Z 方向   ; 每3次 | |
| 耐高温 | 电源关闭 | 80 °C 96 h | （试験后、常温常湿に１时间放置后测定） |
| 打开电源 | 50 °C 96 h | ||
| 耐低温 | 电源关闭 | − 20 °C 96 h | |
| 打开电源 | 0 °C 96 h | ||
| 防潮性 | 电源关闭 | 40 °C 相对湿度90 〜 95 % 96 h （试验后，取出水滴，在常温和常湿下放置1小时后测量） |
|
| 热冲撃 | 电源关闭 | 在以下条件下进行10次循环试验（试验后，在常温和常湿下放置1小时后测量） 80 °C ± 2 ° ;C 0.5 h、− 20 °C ± 2 °C 0.5 h |
|

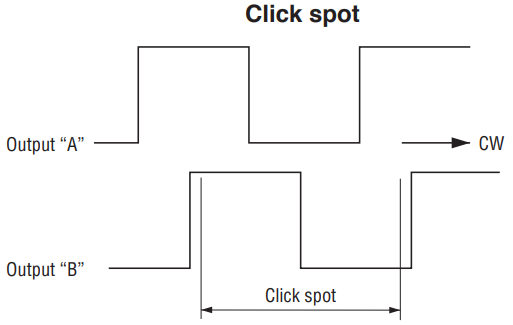

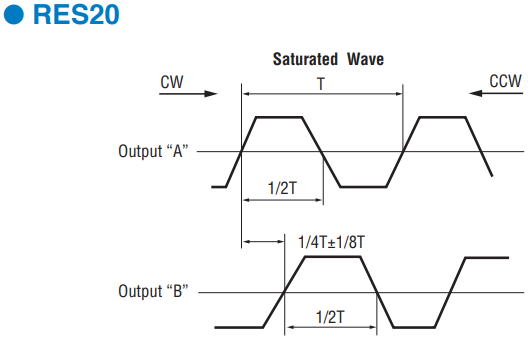

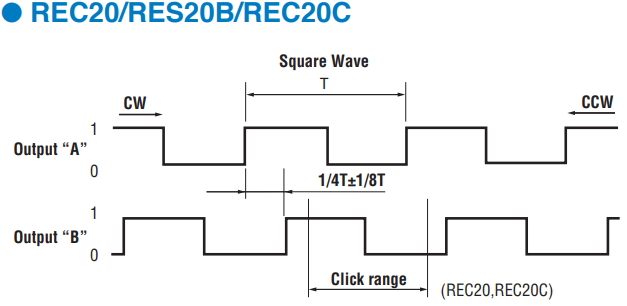

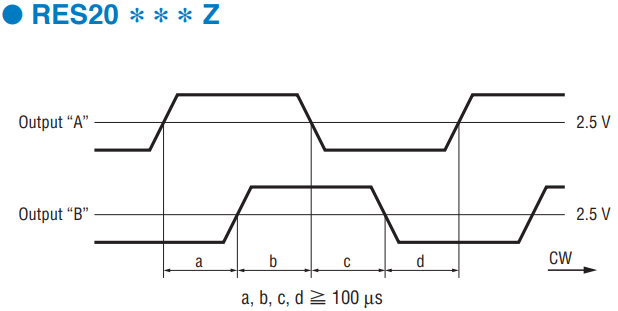

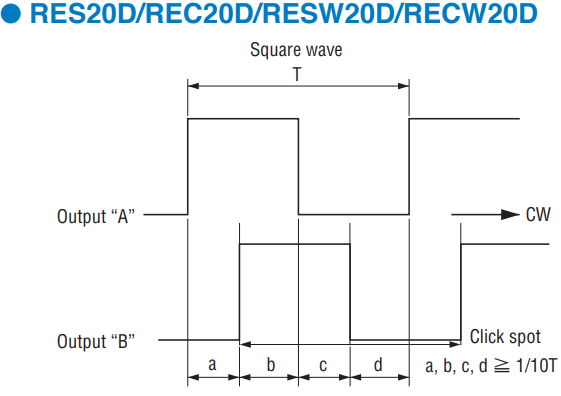

输出
|
|
|
|
|
|
|
|
|
|
输出电路
|
|
|
|
|
|
|
|
外部电路示例
⦿RES20
|
|
外形尺寸
⦿RES20D/RESW20D （无点击/无点击，随着面板密封）
⦿REC20D/RECW20D （带单击/带单击，带面板密封）
|
|
|
|
|
|
⦿RES20（无点击）
⦿REC20 (带单击) /(无点击)
⦿REC20C (带单击)（无点击）
⦿配件
设置编码器旋钮
※用于设置编码器旋钮（转盘）是作为选件提供。
可以选择“灰色”和“黑色”。 附带固定螺丝（2 颗）
|
|
