压力传感器 (with Amp.) PA-750

PA-750

PA-750

●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。: 销售渠道单击此处确认我们的经销商。

小型液压测量型

实现高耐腐蚀性和防滴漏结构
1）压力接收部分 2体：IP65（符合IEC标准）
电缆可拆卸（连接器）
内置温度补偿电路（0至50°C）
也有可以从负压到正压测量的,绝对压力型和复合压力型
电压输出类型

标准规格

工作温度	−20 ~ 80°C
补偿温度	0 ~ 50°C
工作湿度	35 ~ 85%RH（没有凝结）
储存温度	− 20 ~ 80°C（大气压，湿度65％RH以下）
适用介质	不腐蚀SUS316L·SUS 304的的气体和液体
绝缘电阻	100 (500 V DC)
耐电压	500 V AC, 60 s(漏電流1 mA 以下)
填充液体	矽油
连接埠	R 1/8、R 1/4
净重	R2 : 約 50g
保护构造	IP65
驱动电压	10.8 ~ 30V DC
消耗电流	10 mA max.

模拟输出

压力范围	102G	352G	103G	102V	102R	302R	102A
输出电压	1 ~ 5V ※(驱动电压;5V，输出电压;0.5 至 4.5V 比例输出也可提供)
零电压	1 ± 0.04V				3 ± 0.04V	2 ± 0.04V	1 ± 0.04V
跨度电压	4 ± 0.04V
输出电流	最大1mA（负载电阻 5 kΩ 以上）
线性/滞后	± 0.3%F.S.
温度特性	ZERO：± 0.05%F.S./°C SPAN：± 0.05%F.S./°C
响应速度	约 2ms
分辨率	约0.004V（约0.1%F.S.）
姿势效应 (端口横向→垂直方向)	± 0.3%F.S.	± 0.1%F.S.	± 0.05%F.S.	± 0.3%F.S.		± 0.1%F.S.	± 0.3%F.S.

※也可支持驱动电压：5 V、输出电压：0.5~4.5 V（比率式输出）

环境特性

测试项目	测试方法（条件 25 ± 5 °C）	变化量
耐振動	10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s² , 3 directions for 2 hours each	模拟输出（零电压/跨度电压）每个最大值 ± 1 %F.S.
耐冲击	490 m/s² 3 directions for 3 times each
压力周期	0 ~ Rated pressure/Rated pressure range 10⁶cycles
防潮性	40 °C, 90 ~ 95 %RH, 240 hrs.

型号显示

PA-750-	102 R-	R2 -	1
系列名称	额定压力　　　　　压力类型 102G：0 ~ 100 kPa　　　表压 352G：0 ~ 350 kPa　　　表压 103G：0 ~ 1 MPa　　　　表压 353G：0 ~ 3.5 MPa　　　表压 102V：0 ~ − 100 kPa　　表压（负压） 102R：− 100 ~ 100 kPa　复合 302R：− 100 ~ 300 kPa　复合 102A：0 ~ 100 kPa abs　绝对压力	连接埠 R1：R 1/8（带M5 内螺纹） R2：R 1/4（带M5 内螺纹)	附带电缆空白：附带1.5m 电缆 1：不包括电缆

PA-750-

102 R-

R2 -

系列名称

额定压力　　　　　压力类型

102G：0 ~ 100 kPa　　　表压

352G：0 ~ 350 kPa　　　表压

103G：0 ~ 1 MPa　　　　表压

353G：0 ~ 3.5 MPa　　　表压

102V：0 ~ − 100 kPa　　表压（负压）

102R：− 100 ~ 100 kPa　复合

302R：− 100 ~ 300 kPa　复合

102A：0 ~ 100 kPa abs　绝对压力

连接埠

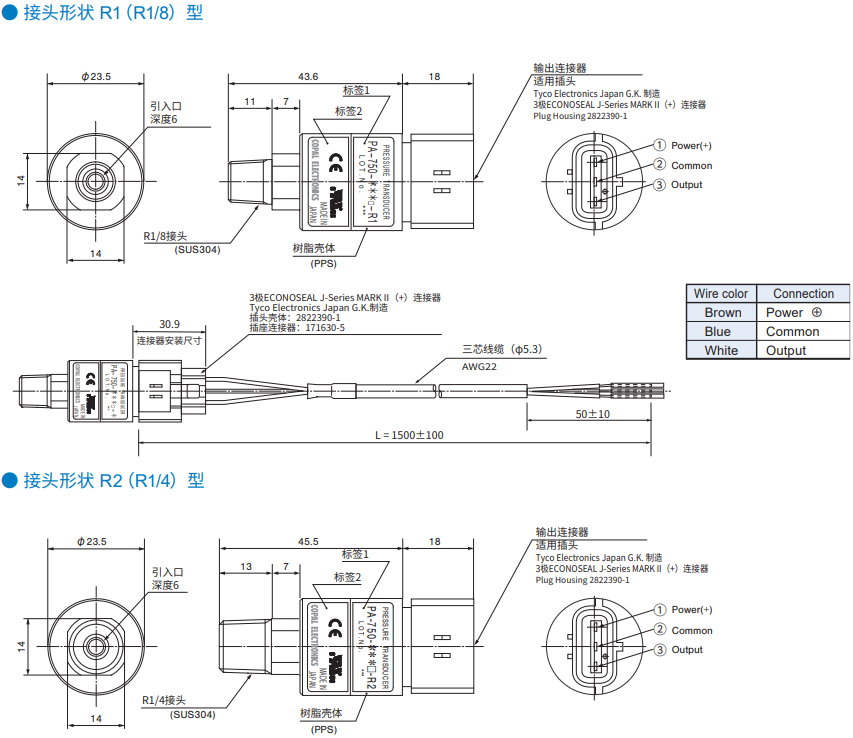

R1：R 1/8（带M5 内螺纹）
R2：R 1/4（带M5 内螺纹)

附带电缆

空白：附带1.5m 电缆
1：不包括电缆

型号一览表

型号	压力类型	额定压力	最大压力	破坏压力	连接埠	1.5m 电缆	CAD
PA-750-102G-R1	表压	100kPa	200kPa	300kPa	R 1/8(带M5 内螺纹)	附带	3D CAD（Any Model）
PA-750-102G-R1-1	表压	100kPa	200kPa	300kPa	R 1/8(带M5 内螺纹)	不附带	3D CAD（Any Model）
PA-750-102G-R2	表压	100kPa	200kPa	300kPa	R 1/4(带M5 内螺纹)	附带	3D CAD（Any Model）
PA-750-102G-R2-1	表压	100kPa	200kPa	300kPa	R 1/4(带M5 内螺纹)	不附带	3D CAD（Any Model）
PA-750-352G-R1	表压	350kPa	700kPa	1050kPa	R 1/8(带M5 内螺纹)	附带	3D CAD（Any Model）
PA-750-352G-R1-1	表压	350kPa	700kPa	1050kPa	R 1/8(带M5 内螺纹)	不附带	3D CAD（Any Model）
PA-750-352G-R2	表压	350kPa	700kPa	1050kPa	R 1/4(带M5 内螺纹)	附带	3D CAD（Any Model）
PA-750-352G-R2-1	表压	350kPa	700kPa	1050kPa	R 1/4(带M5 内螺纹)	不附带	3D CAD（Any Model）
PA-750-103G-R1	表压	1000kPa	2000kPa	3000kPa	R 1/8(带M5 内螺纹)	附带	3D CAD（Any Model）
PA-750-103G-R1-1	表压	1000kPa	2000kPa	3000kPa	R 1/8(带M5 内螺纹)	不附带	3D CAD（Any Model）
PA-750-103G-R2	表压	1000kPa	2000kPa	3000kPa	R 1/4(带M5 内螺纹)	附带	3D CAD（Any Model）
PA-750-103G-R2-1	表压	1000kPa	2000kPa	3000kPa	R 1/4(带M5 内螺纹)	不附带	3D CAD（Any Model）
PA-750-353G-R1	表压	3500kPa	5000kPa	7000kPa	R 1/8(带M5 内螺纹)	附带	3D CAD（Any Model）
PA-750-353G-R1-1	表压	3500kPa	5000kPa	7000kPa	R 1/8(带M5 内螺纹)	不附带	3D CAD（Any Model）
PA-750-353G-R2	表压	3500kPa	5000kPa	7000kPa	R 1/4(带M5 内螺纹)	附带	3D CAD（Any Model）
PA-750-353G-R2-1	表压	3500kPa	5000kPa	7000kPa	R 1/4(带M5 内螺纹)	不附带	3D CAD（Any Model）
PA-750-102V-R1	表压	-100kPa	200kPa	300kPa	R 1/8(带M5 内螺纹)	附带	3D CAD（Any Model）
PA-750-102V-R1-1	表压	-100kPa	200kPa	300kPa	R 1/8(带M5 内螺纹)	不附带	3D CAD（Any Model）
PA-750-102V-R2	表压	-100kPa	200kPa	300kPa	R 1/4(带M5 内螺纹)	附带	3D CAD（Any Model）
PA-750-102V-R2-1	表压	-100kPa	200kPa	300kPa	R 1/4(带M5 内螺纹)	不附带	3D CAD（Any Model）
PA-750-102R-R1	表压	-100 ~ 100kPa	200kPa	300kPa	R 1/8(带M5 内螺纹)	附带	3D CAD（Any Model）
PA-750-102R-R1-1	表压	-100 ~ 100kPa	200kPa	300kPa	R 1/8(带M5 内螺纹)	不附带	3D CAD（Any Model）
PA-750-102R-R2	表压	-100 ~ 100kPa	200kPa	300kPa	R 1/4(带M5 内螺纹)	附带	3D CAD（Any Model）
PA-750-102R-R2-1	表压	-100 ~ 100kPa	200kPa	300kPa	R 1/4(带M5 内螺纹)	不附带	3D CAD（Any Model）
PA-750-302R-R1	表压	-100 ~ 300kPa	600kPa	900kPa	R 1/8(带M5 内螺纹)	附带	3D CAD（Any Model）
PA-750-302R-R1-1	表压	-100 ~ 300kPa	600kPa	900kPa	R 1/8(带M5 内螺纹)	不附带	3D CAD（Any Model）
PA-750-302R-R2	表压	-100 ~ 300kPa	600kPa	900kPa	R 1/4(带M5 内螺纹)	附带	3D CAD（Any Model）
PA-750-302R-R2-1	表压	-100 ~ 300kPa	600kPa	900kPa	R 1/4(带M5 内螺纹)	不附带	3D CAD（Any Model）
PA-750-102A-R1	绝对压力	100 (abs)kPa	200 (abs)kPa	300 (abs)kPa	R 1/8(带M5 内螺纹)	附带	3D CAD（Any Model）
PA-750-102A-R1-1	绝对压力	100 (abs)kPa	200 (abs)kPa	300 (abs)kPa	R 1/8(带M5 内螺纹)	不附带	3D CAD（Any Model）
PA-750-102A-R2	绝对压力	100 (abs)kPa	200 (abs)kPa	300 (abs)kPa	R 1/4(带M5 内螺纹)	附带	3D CAD（Any Model）
PA-750-102A-R2-1	绝对压力	100 (abs)kPa	200 (abs)kPa	300 (abs)kPa	R 1/4(带M5 内螺纹)	不附带	3D CAD（Any Model）
