圧力トランスジューサ PA-858
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
豊富な指示方式(正圧、負圧、絶対圧、連成圧)
FeaturesFeatures
-
高耐食性、防滴構造を実現
圧力受圧部に〈SUS 316L〉 本体にIP65(IEC 準拠) -
負圧〜正圧まで一台で測定出来る連成圧、絶対圧タイプもラインアップ
-
用途別に継手形状を用意
R2 : R 1/4(M 5 メネジ付)
GF : G 3/8(先端ダイアフラムタイプ)
G2 : G 1/4(M 5 メネジ付)
型式表示
PA-858 - | 102 R | R2 |
---|---|---|
シリーズ名 |
定格圧力/指示方式 102G:0 ~ 100 kPa(ゲージ圧) 352G:0 ~ 350 kPa(ゲージ圧) |
継手形状 R2:R 1/4(M 5 メネジ付) |
型式一覧表
型式 | 指示方式 | 定格圧力 kPa | 最大圧力 kPa | 破壊圧力 kPa | 継手 | CAD |
---|---|---|---|---|---|---|
PA-858-102G-R2 | ゲージ圧 | 100 | 200 | 300 | R2 (R 1/4) | |
PA-858-102G-GF | ゲージ圧 | 100 | 200 | 300 | GF (G 3/8) | |
PA-858-102G-G2 | ゲージ圧 | 100 | 200 | 300 | G2 (G 1/4) | |
PA-858-352G-R2 | ゲージ圧 | 350 | 700 | 1050 | R2 (R 1/4) | |
PA-858-352G-GF | ゲージ圧 | 350 | 700 | 1050 | GF (G 3/8) | |
PA-858-352G-G2 | ゲージ圧 | 350 | 700 | 1050 | G2 (G 1/4) | |
PA-858-103G-R2 | ゲージ圧 | 1000 | 2000 | 3000 | R2 (R 1/4) | |
PA-858-103G-GF | ゲージ圧 | 1000 | 2000 | 3000 | GF (G 3/8) | |
PA-858-103G-G2 | ゲージ圧 | 1000 | 2000 | 3000 | G2 (G 1/4) | |
PA-858-102V-R2 | ゲージ圧 | − 100 | 200 | 300 | R2 (R 1/4) | |
PA-858-102V-GF | ゲージ圧 | − 100 | 200 | 300 | GF (G 3/8) | |
PA-858-102V-G2 | ゲージ圧 | − 100 | 200 | 300 | G2 (G 1/4) | |
PA-858-302R-R2 | ゲージ圧 | − 100 ~ 300 | 600 | 900 | R2 (R 1/4) | |
PA-858-302R-GF | ゲージ圧 | − 100 ~ 300 | 600 | 900 | GF (G 3/8) | |
PA-858-302R-G2 | ゲージ圧 | − 100 ~ 300 | 600 | 900 | G2 (G 1/4) | |
PA-858-102A-R2 | 絶対圧 | 100 (abs) | 200 (abs) | 300 (abs) | R2 (R 1/4) | |
PA-858-102A-GF | 絶対圧 | 100 (abs) | 200 (abs) | 300 (abs) | GF (G 3/8) | |
PA-858-102A-G2 | 絶対圧 | 100 (abs) | 200 (abs) | 300 (abs) | G2 (G 1/4) |
標準仕様
- 特記ない場合、周囲温度 25 ± 5 °C、駆動電圧 24 V DC、負荷抵抗 250 Ω で規定します。
動作温度 | − 20 ~ 70 °C |
---|---|
補償温度 | 0 ~ 50 °C |
動作湿度 | 35 ~ 85%RH(結露ないこと) |
保存温度 | − 20 ~ 80 °C(大気圧、湿度 65 %RH 以下) |
適用媒体 | SUS 316L を腐食させない気体及び液体 |
絶縁抵抗 | 100 (500 V DC)MΩ minimum |
耐電圧 | 500 V AC, 60 s(リーク電流 1 mA 以下) |
封入液 | シリコンオイル |
圧力ポート | R 1/4、G 3/8(フラッシュダイアフラム)、G 1/4 ※ 1 |
質量 | R2 : Approx. 165g, GF : Approx. 180g, G2 : Approx. 170g |
保護構造 | IP65 |
駆動電圧 |
24 ± 10 % V DC(リップル含む ) |
※ 1:O リング付属(G 3/8 : P18、G 1/4 : P15)
アナログ出力
- 特記ない場合、周囲温度 25 ± 5 °C、駆動電圧 24 V DC、負荷抵抗 250 Ω で規定します。
圧力レンジ | 102G | 352G | 103G | 102V | 302R | 102A |
---|---|---|---|---|---|---|
出力電流 |
4 ~ 20 mA | |||||
ゼロ電流 | 4 ± 0.2 mA | 8 ± 0.2 mA | 4 ± 0.2 mA | |||
スパン電流 | 16 ± 0.2 mA | |||||
負荷抵抗 | 0 ~ 500 Ω | |||||
直線性/ヒステリシス | ± 0.5 | |||||
温度特性 | ZERO:± 0.06 %F.S./°C SPAN:± 0.06 %F.S./°C | |||||
応答速度 | Approx. 2 ms | |||||
姿勢の影響 (ポート横向き→垂直方向) |
± 0.3%F.S. | ± 0.1%F.S. | ± 0.05%F.S. | ± 0.3%F.S. | ± 0.1%F.S. | ± 0.3%F.S. |
環境特性
試験項目 | 試験方法(条件 25 ± 5 °C) | 変動量 |
---|---|---|
振動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2, 3 directions for 2 hours each |
ゼロ電流、スパン電流 それぞれ最大 ± 1 %F.S. |
衝撃 | 490 m/s2、3 directions for 3 times each | |
圧力サイクル | 0 〜定格圧力 / 定格圧力範囲 106 cycle | |
耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |

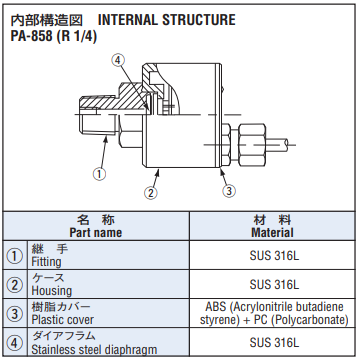

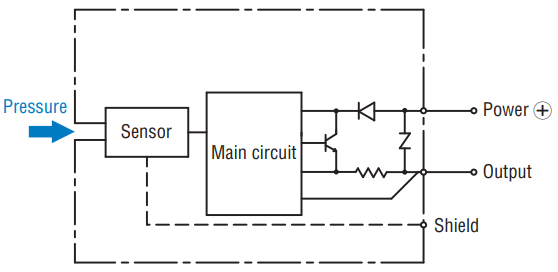

内部電気回路

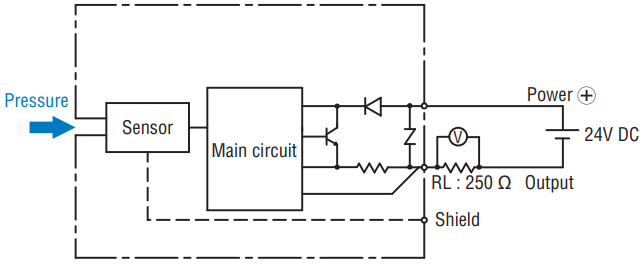

参考外部回路

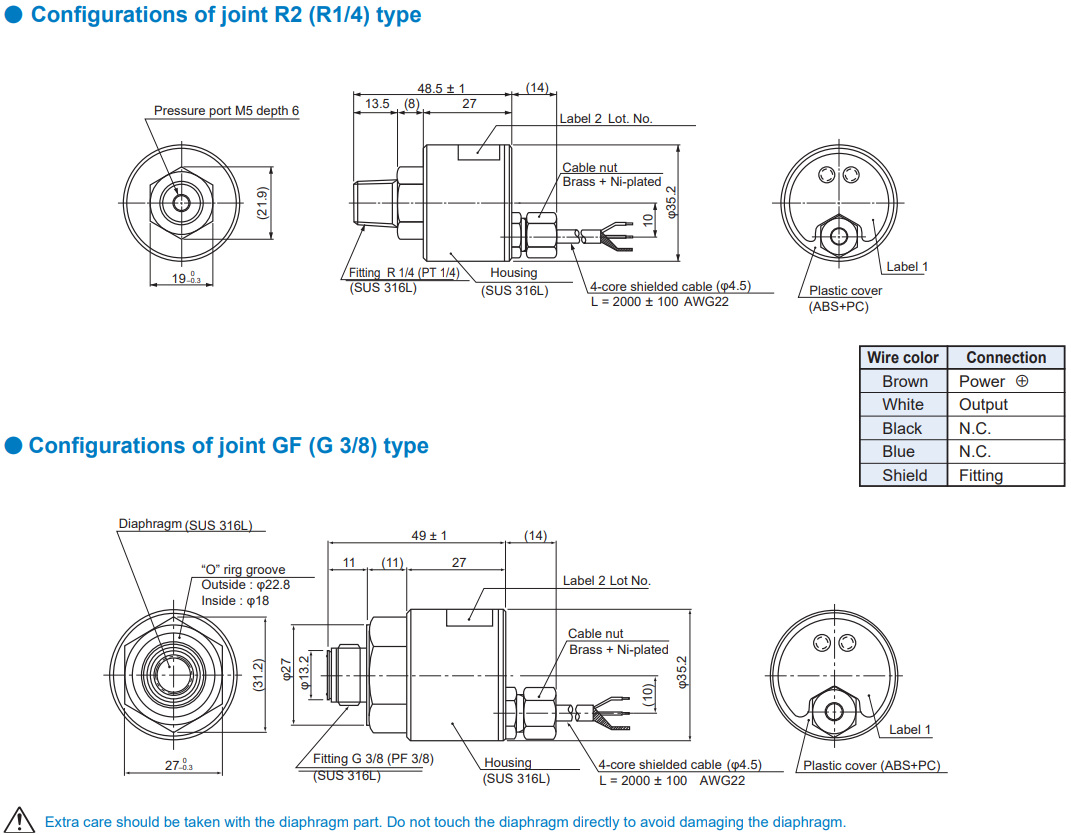

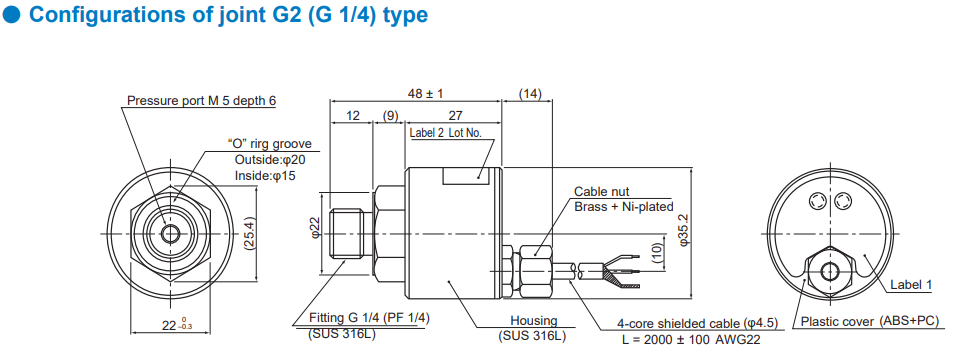

外形寸法図
