高真空対応 圧力スイッチ PS91
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
大気圧確認用真空スイッチ
FeaturesFeatures
-
半導体型薄膜素子（SUS316L）を採用し、高真空連続使用 に対応可能
-
継手は ISO 規格のクイックリリースカップリング及びガスケット 継手を採用
-
スイッチ出力は 2 点を背面のトリマーにて任意に設定可能
|
|
標準仕様
| 形（指示方式） | ゲージ圧 |
|---|---|
| 定格圧力 / 定格圧力範囲 | − 100 ~ 10kPa |
| 最大圧力 | 200kPa |
| 破壊圧力 | 300kPa |
| 動作温度 | − 20 ~ 80°C |
| 補償温度 | 0 ~ 50°C |
| 適用媒体 | SUS316Lを腐食させない気体及び液体 |
| 圧力ポート | K2（フランジ継手：KF25）、VC（9/16-18UNF） |
| 質 量 | Approx. 140g |
| 駆動電圧 | 12 ~ 24 ± 10 %V DC |
| 消費電流 | 15 mA maximum |
スイッチ出力
| 出力点数 | 2（NPN ／ PNP オープンコレクタ) |
|---|---|
| 設定方式 | トリマによる可変式 |
| 設定範囲 | 0 ~ 100 % |
| 動作モード | 上限上限／上限下限 |
| 精度0 ~ 50 °C（基準温度 25°C） | ± 3 %F.S. |
| 応差 | 2 %F.S. maximum |
| 応答速度 | Approx. 2ms |
環境特性
| 試験項目 | 試験方法（条件 25 ± 5 °C） | 変動量 |
|---|---|---|
| 振 動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 , 3 directions for 2 hours each |
スイッチ出力動作圧力 最大 ± 2 %F.S. ※ 1 |
| 衝 撃 | 490 m/s2 , 3 directions for 3 times each | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs | |
| 圧力サイクル | 0 ~ Rated pressure, 106 cycles |
※ 1 スイッチ出力の動作圧力は試験前後で変化量 ± 2 %F.S. になります。
型式表示
| PS91- | 102V- | N2 | K2 |
|---|---|---|---|
|
シリーズ名 |
定格圧力 102V：−100 ~ 10 kPa |
スイッチ出力方式 N1 : NPN（上限、上限モード） N2 : NPN（上限、下限モード） P1 : PNP（上限、上限モード） P2 : PNP（上限、下限モード) |
継手形状 K2 : フランジ継手 KF25 (NW25) VC : ガスケット継手 (9/16-18UNF) |
型式一覧表
| 型式 | 継手形状 | SW 方式 | 定格圧力 | CAD |
|---|---|---|---|---|
| PS91-102V-N1K2 | フランジ継手 KF25（NW25） | NPN（上限、上限モード） | −100 ~ 10 kPa | |
| PS91-102V-N2K2 | フランジ継手 KF25（NW25） | NPN（上限、下限モード） | −100 ~ 10 kPa | |
| PS91-102V-P1K2 | フランジ継手 KF25（NW25） | PNP（上限、上限モード） | −100 ~ 10 kPa | |
| PS91-102V-P2K2 | フランジ継手 KF25（NW25） | PNP（上限、下限モード） | −100 ~ 10 kPa | |
| PS91-102V-N1K2 | ガスケット継手（9/16-18UNF） | NPN（上限、上限モード） | −100 ~ 10 kPa | |
| PS91-102V-N2K2 | ガスケット継手（9/16-18UNF） | NPN（上限、下限モード） | −100 ~ 10 kPa | |
| PS91-102V-P1K2 | ガスケット継手（9/16-18UNF） | PNP（上限、上限モード） | −100 ~ 10 kPa | |
| PS91-102V-P2K2 | ガスケット継手（9/16-18UNF） | PNP（上限、下限モード） | −100 ~ 10 kPa |
スイッチ出力動作
|
|
|
|
内部電気回路
|
|
|
|

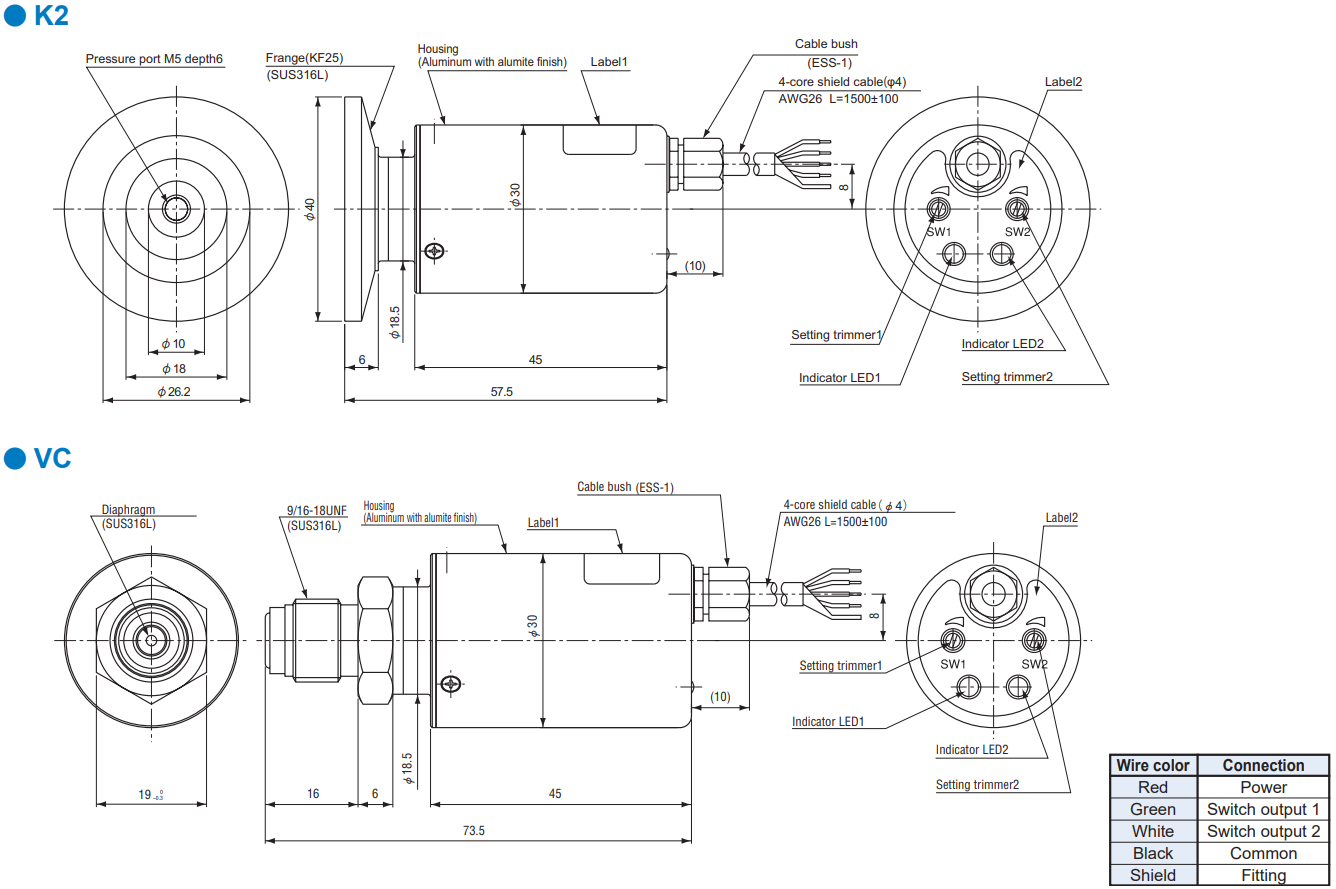

外形寸法図
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
