圧力ゲージ PG-75
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
大型 LED 表示（2 色切替 , 3・1/2 表示）、小型軽量、高精度、高耐食性を実現
- 小型・軽量・多機能の汎用圧力ゲージ
- 圧力受圧部に SUS304/316 Ｌの溶接一体構造を採用
- 圧力表示機能が充実（3･1/2 桁、7 セグメント LED、2 色 LED 赤 / 緑切替、消灯モード）
- 電圧出力（1‒5V）／電流出力（4‒20mA）の 2 タイプのアナログ出力
- 圧力レンジは、ゲージ圧（0 ～正圧）、連成圧（負圧～ 正圧）があり、最大 3.5MPa まで対応
- IP65 対応、CE マーキング・UL 認証取得
|
|
標準仕様
| 項目 | 102G | 103G | 353G | 102R | 103R | 353R | |
|---|---|---|---|---|---|---|---|
| 形（指示方式） | ゲージ圧 | ゲージ圧（連成圧） | |||||
| 定格圧力 | Pr(L) ～ Pr(H) | 0~100kPa | 0~1.0MPa | 0~3.5MPa | -100~100kPa | -0.1~1.0MPa | -0.1~3.5MPa |
| 最大圧力 | Pmax | 200kPa | 2MPa | 5MPa | 200kPa | 2MPa | 5MPa |
| 破壊圧力 | Pb | 300kPa | 3MPa | 7MPa | 300kPa | 3MPa | 7MPa |
| 圧力スパン | FS | 100KPa | 1MPa | 3.5MPa | 200kPa | 1.1MPa | 3.6MPa |
| 適用媒体 | SUS304 および SUS316L を腐蝕させない気体および液体 | ||||||
| センサ封入液 | シリコーンオイル | ||||||
| 電源電圧 | Vopr | 10.8~30VDC（リップル含む） | |||||
| 消費電流 | 50mA 以下（アナログ出力電流は含まず） | ||||||
| 保護構造 | IP65（IEC 準拠） | ||||||
| 動作温度 | -10 ～ 50℃（保存：-20 ～ 70℃） | ||||||
| 動作湿度 | 35 ～ 85％ RH | ||||||
| 絶縁抵抗 | DC500V にて 100M Ω以上、リード線部一括と圧力ポート間 | ||||||
| 耐電圧 | AC500V1 分間、 リード線部一括と圧力ポート間（リーク電流 1mA 以下） | ||||||
| 圧力ポート | R1（R1/8）、R2（R1/4） | ||||||
| 取付形状 | 垂直ポート、背面ポート | ||||||

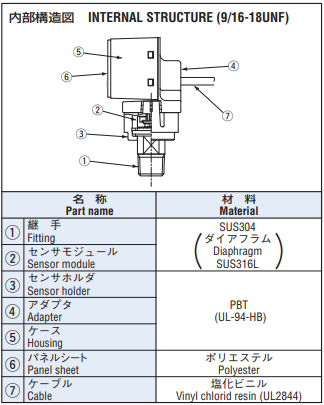

| 受圧部材質 | ダイアフラム：SUS316L、継手：SUS304 | ||||||
| 質量 | 約 115 ± 15g（ケーブル 2m 含む） | ||||||
スイッチ出力
| 出力数 | 2 点出力（NPN/PNP） |
|---|---|
| スイッチ容量 | 30VDC/100mA 以下 |
| 残留電圧 | 1.2 Ｖ以下（NPN）/ 2.2 Ｖ以下（PNP）、負荷電流 100mA |
| 応 差 | 0 ～約 0.3Pr（H）（可変） |
| 繰返し精度 | ± 0.3％ FS/ 周囲温度 25℃ |
| スイッチ精度 | ± 2％ FS（総合精度 : 以下総合精度には調整誤差、Lin/Hys、温度特性誤差を含みます。） |
| 応答性 | 約 5ms（デジタルフィルタ設定："F0"） |
| 短絡保護 | 有り （SW 過負荷電流検出：約 150mA 以上） |
| 動作表示 | SW モニタ LED（2 点）、 各 SW が ON 時に点灯（圧力表示の反転色） |
アナログ出力
| 電圧出力 | Vo | 1 ～ 5V/Pr（L）～ Pr（H）、 電圧出力スパン F.S.：4V |
|---|---|---|
| 出力精度 | ± 2％ F.S.（総合精度）/ 測定負荷抵抗（1M Ω以上） | |
| 分解能 | Approx 2.7mV（Approx 0.068％ F.S.）（11bitDAC） | |
| 出力抵抗 | 1k Ω（内部インピーダンス） | |
| 応答性 | 約 2ms 以下 | |
| 電流出力 | Io | 4 ～ 20mA/Pr（L）～ Pr（H）、 電流出力スパン F.S.：16mA |
| 出力精度 | ± 2％ F.S.（総合精度）/ 測定負荷抵抗（250 Ω） | |
| 分解能 | Approx 0.011mA（Approx 0.068％ F.S.）（11bitDAC） | |
| 負荷抵抗 | Vopr ≦ 18VDC : 50 ～ 300Ω, Vopr ＞ 18VDC : 50 ～ 500Ω | |
| 応答性 | 約 2ms 以下 |
圧力表示
| 表示素子 | 3･1/2 桁、7 セグメント LED、表示色（赤 / 緑）反転機能選択可（SW1 動作に連動） |
|---|---|
| 表示周期 | 5 回 / 秒（移動平均表示） |
| 表示精度 | ± 2％ F.S.（総合精度） |
環境特性
| 試験項目 | 試験条件（At 25 ± 5 °C) | 変動量 |
|---|---|---|
| 振動 | 10 ～ 500Hz、振幅 1.5mm 以下 /98.1m/S2 、3 方向、各 2 時間 | 圧力表示、スイッチ動作圧力、アナログ出力 （Zero, Span） 試験中最大：± 2%F.S. |
| 衝撃 | 490 m/s2 , 3 directions for 3 times each | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs | |
| 圧力サイクル | 0 ~ Rated pressure, 106 cycles |
型式表示
| PG-75 - | 102R- | N | V | R2 | B |
|---|---|---|---|---|---|
|
シリーズ名 |
定格圧力 102G:0~100kPa 102R:-100~100kPa 103G:0~1.0MPa 103R:-0.1~1.0MPa 353G:0~3.5MPa 353R:-0.1~3.5MPa |
SW 出力方式 N:NPN オープンコレクタ P:PNP オープンコレクタ |
アナログ出力 Ｖ:電圧出力(1‒5 Ｖ) Ａ:電流出力(4‒20mA) |
継手形状（Ｍ５メネジ付き） R1:R 1/8 R2:R 1/4 |
圧力ポートの向き ブランク:垂直ポート Ｂ:背面ポート |
型式一覧
| 型式 | 定格圧力 | 圧力ポート | 継手形状 | SW 出力 | アナログ出力 | CAD |
|---|---|---|---|---|---|---|
| ⇒ PG-75-102G-NVR1 | 0~100kPa | 垂直 | R1/8 | NPN | 1~5V | |
| ⇒ PG-75-102G-NAR1 | 0~100kPa | 垂直 | R1/8 | NPN | 4~20mA | |
| ⇒ PG-75-102G-PVR1 | 0~100kPa | 垂直 | R1/8 | PNP | 1~5V | |
| ⇒ PG-75-102G-PAR1 | 0~100kPa | 垂直 | R1/8 | PNP | 4~20mA | |
| ⇒ PG-75-102G-NVR2 | 0~100kPa | 垂直 | R1/4 | NPN | 1~5V | |
| ⇒ PG-75-102G-NAR2 | 0~100kPa | 垂直 | R1/4 | NPN | 4~20mA | |
| ⇒ PG-75-102G-PVR2 | 0~100kPa | 垂直 | R1/4 | PNP | 1~5V | |
| ⇒ PG-75-102G-PAR2 | 0~100kPa | 垂直 | R1/4 | PNP | 4~20mA | |
| ⇒ PG-75-102G-NVR1B | 0~100kPa | 背面 | R1/8 | NPN | 1~5V | |
| ⇒ PG-75-102G-NAR1B | 0~100kPa | 背面 | R1/8 | NPN | 4~20mA | |
| ⇒ PG-75-102G-PVR1B | 0~100kPa | 背面 | R1/8 | PNP | 1~5V | |
| ⇒ PG-75-102G-PAR1B | 0~100kPa | 背面 | R1/8 | PNP | 4~20mA | |
| ⇒ PG-75-102G-NVR2B | 0~100kPa | 背面 | R1/4 | NPN | 1~5V | |
| ⇒ PG-75-102G-NAR2B | 0~100kPa | 背面 | R1/4 | NPN | 4~20mA | |
| ⇒ PG-75-102G-PVR2B | 0~100kPa | 背面 | R1/4 | PNP | 1~5V | |
| ⇒ PG-75-102G-PAR2B | 0~100kPa | 背面 | R1/4 | PNP | 4~20mA | |
| ⇒ PG-75-102R-NVR1 | -100~100kPa | 垂直 | R1/8 | NPN | 1~5V | |
| ⇒ PG-75-102R-NAR1 | -100~100kPa | 垂直 | R1/8 | NPN | 4~20mA | |
| ⇒ PG-75-102R-PVR1 | -100~100kPa | 垂直 | R1/8 | PNP | 1~5V | |
| ⇒ PG-75-102R-PAR1 | -100~100kPa | 垂直 | R1/8 | PNP | 4~20mA | |
| PG-75-102R-NVR2 | -100~100kPa | 垂直 | R1/4 | NPN | 1~5V | |
| PG-75-102R-NAR2 | -100~100kPa | 垂直 | R1/4 | NPN | 4~20mA | |
| ⇒ PG-75-102R-PVR2 | -100~100kPa | 垂直 | R1/4 | PNP | 1~5V | |
| ⇒ PG-75-102R-PAR2 | -100~100kPa | 垂直 | R1/4 | PNP | 4~20mA | |
| ⇒ PG-75-102R-NVR1B | -100~100kPa | 背面 | R1/8 | NPN | 1~5V | |
| ⇒ PG-75-102R-NAR1B | -100~100kPa | 背面 | R1/8 | NPN | 4~20mA | |
| ⇒ PG-75-102R-PVR1B | -100~100kPa | 背面 | R1/8 | PNP | 1~5V | |
| ⇒ PG-75-102R-PAR1B | -100~100kPa | 背面 | R1/8 | PNP | 4~20mA | |
| ⇒ PG-75-102R-NVR2B | -100~100kPa | 背面 | R1/4 | NPN | 1~5V | |
| ⇒ PG-75-102R-NAR2B | -100~100kPa | 背面 | R1/4 | NPN | 4~20mA | |
| ⇒ PG-75-102R-PVR2B | -100~100kPa | 背面 | R1/4 | PNP | 1~5V | |
| ⇒ PG-75-102R-PAR2B | -100~100kPa | 背面 | R1/4 | PNP | 4~20mA | |
| ⇒ PG-75-103G-NVR1 | 0~1.0MPa | 垂直 | R1/8 | NPN | 1~5V | |
| ⇒ PG-75-103G-NAR1 | 0~1.0MPa | 垂直 | R1/8 | NPN | 4~20mA | |
| ⇒ PG-75-103G-PVR1 | 0~1.0MPa | 垂直 | R1/8 | PNP | 1~5V | |
| ⇒ PG-75-103G-PAR1 | 0~1.0MPa | 垂直 | R1/8 | PNP | 4~20mA | |
| ⇒ PG-75-103G-NVR2 | 0~1.0MPa | 垂直 | R1/4 | NPN | 1~5V | |
| ⇒ PG-75-103G-NAR2 | 0~1.0MPa | 垂直 | R1/4 | NPN | 4~20mA | |
| ⇒ PG-75-103G-PVR2 | 0~1.0MPa | 垂直 | R1/4 | PNP | 1~5V | |
| ⇒ PG-75-103G-PAR2 | 0~1.0MPa | 垂直 | R1/4 | PNP | 4~20mA | |
| ⇒ PG-75-103G-NVR1B | 0~1.0MPa | 背面 | R1/8 | NPN | 1~5V | |
| ⇒ PG-75-103G-NAR1B | 0~1.0MPa | 背面 | R1/8 | NPN | 4~20mA | |
| ⇒ PG-75-103G-PVR1B | 0~1.0MPa | 背面 | R1/8 | PNP | 1~5V | |
| ⇒ PG-75-103G-PAR1B | 0~1.0MPa | 背面 | R1/8 | PNP | 4~20mA | |
| ⇒ PG-75-103G-NVR2B | 0~1.0MPa | 背面 | R1/4 | NPN | 1~5V | |
| ⇒ PG-75-103G-NAR2B | 0~1.0MPa | 背面 | R1/4 | NPN | 4~20mA | |
| ⇒ PG-75-103G-PVR2B | 0~1.0MPa | 背面 | R1/4 | PNP | 1~5V | |
| ⇒ PG-75-103G-PAR2B | 0~1.0MPa | 背面 | R1/4 | PNP | 4~20mA | |
| ⇒ PG-75-103R-NVR1 | -0.1~1.0MPa | 垂直 | R1/8 | NPN | 1~5V | |
| ⇒ PG-75-103R-NAR1 | -0.1~1.0MPa | 垂直 | R1/8 | NPN | 4~20mA | |
| ⇒ PG-75-103R-PVR1 | -0.1~1.0MPa | 垂直 | R1/8 | PNP | 1~5V | |
| ⇒ PG-75-103R-PAR1 | -0.1~1.0MPa | 垂直 | R1/8 | PNP | 4~20mA | |
| PG-75-103R-NVR2 | -0.1~1.0MPa | 垂直 | R1/4 | NPN | 1~5V | |
| PG-75-103R-NAR2 | -0.1~1.0MPa | 垂直 | R1/4 | NPN | 4~20mA | |
| ⇒ PG-75-103R-PVR2 | -0.1~1.0MPa | 垂直 | R1/4 | PNP | 1~5V | |
| ⇒ PG-75-103R-PAR2 | -0.1~1.0MPa | 垂直 | R1/4 | PNP | 4~20mA | |
| ⇒ PG-75-103R-NVR1B | -0.1~1.0MPa | 背面 | R1/8 | NPN | 1~5V | |
| ⇒ PG-75-103R-NAR1B | -0.1~1.0MPa | 背面 | R1/8 | NPN | 4~20mA | |
| ⇒ PG-75-103R-PVR1B | -0.1~1.0MPa | 背面 | R1/8 | PNP | 1~5V | |
| ⇒ PG-75-103R-PAR1B | -0.1~1.0MPa | 背面 | R1/8 | PNP | 4~20mA | |
| ⇒ PG-75-103R-NVR2B | -0.1~1.0MPa | 背面 | R1/4 | NPN | 1~5V | |
| ⇒ PG-75-103R-NAR2B | -0.1~1.0MPa | 背面 | R1/4 | NPN | 4~20mA | |
| ⇒ PG-75-103R-PVR2B | -0.1~1.0MPa | 背面 | R1/4 | PNP | 1~5V | |
| ⇒ PG-75-103R-PAR2B | -0.1~1.0MPa | 背面 | R1/4 | PNP | 4~20mA | |
| ⇒ PG-75-353G-NVR1 | 0~3.5MPa | 垂直 | R1/8 | NPN | 1~5V | |
| ⇒ PG-75-353G-NAR1 | 0~3.5MPa | 垂直 | R1/8 | NPN | 4~20mA | |
| ⇒ PG-75-353G-PVR1 | 0~3.5MPa | 垂直 | R1/8 | PNP | 1~5V | |
| ⇒ PG-75-353G-PAR1 | 0~3.5MPa | 垂直 | R1/8 | PNP | 4~20mA | |
| ⇒ PG-75-353G-NVR2 | 0~3.5MPa | 垂直 | R1/4 | NPN | 1~5V | |
| ⇒ PG-75-353G-NAR2 | 0~3.5MPa | 垂直 | R1/4 | NPN | 4~20mA | |
| ⇒ PG-75-353G-PVR2 | 0~3.5MPa | 垂直 | R1/4 | PNP | 1~5V | |
| ⇒ PG-75-353G-PAR2 | 0~3.5MPa | 垂直 | R1/4 | PNP | 4~20mA | |
| ⇒ PG-75-353G-NVR1B | 0~3.5MPa | 背面 | R1/8 | NPN | 1~5V | |
| ⇒ PG-75-353G-NAR1B | 0~3.5MPa | 背面 | R1/8 | NPN | 4~20mA | |
| ⇒ PG-75-353G-PVR1B | 0~3.5MPa | 背面 | R1/8 | PNP | 1~5V | |
| ⇒ PG-75-353G-PAR1B | 0~3.5MPa | 背面 | R1/8 | PNP | 4~20mA | |
| ⇒ PG-75-353G-NVR2B | 0~3.5MPa | 背面 | R1/4 | NPN | 1~5V | |
| ⇒ PG-75-353G-NAR2B | 0~3.5MPa | 背面 | R1/4 | NPN | 4~20mA | |
| ⇒ PG-75-353G-PVR2B | 0~3.5MPa | 背面 | R1/4 | PNP | 1~5V | |
| ⇒ PG-75-353G-PAR2B | 0~3.5MPa | 背面 | R1/4 | PNP | 4~20mA | |
| ⇒ PG-75-353R-NVR1 | -0.1~3.5MPa | 垂直 | R1/8 | NPN | 1~5V | |
| ⇒ PG-75-353R-NAR1 | -0.1~3.5MPa | 垂直 | R1/8 | NPN | 4~20mA | |
| ⇒ PG-75-353R-PVR1 | -0.1~3.5MPa | 垂直 | R1/8 | PNP | 1~5V | |
| ⇒ PG-75-353R-PAR1 | -0.1~3.5MPa | 垂直 | R1/8 | PNP | 4~20mA | |
| PG-75-353R-NVR2 | -0.1~3.5MPa | 垂直 | R1/4 | NPN | 1~5V | |
| PG-75-353R-NAR2 | -0.1~3.5MPa | 垂直 | R1/4 | NPN | 4~20mA | |
| ⇒ PG-75-353R-PVR2 | -0.1~3.5MPa | 垂直 | R1/4 | PNP | 1~5V | |
| ⇒ PG-75-353R-PAR2 | -0.1~3.5MPa | 垂直 | R1/4 | PNP | 4~20mA | |
| ⇒ PG-75-353R-NVR1B | -0.1~3.5MPa | 背面 | R1/8 | NPN | 1~5V | |
| ⇒ PG-75-353R-NAR1B | -0.1~3.5MPa | 背面 | R1/8 | NPN | 4~20mA | |
| ⇒ PG-75-353R-PVR1B | -0.1~3.5MPa | 背面 | R1/8 | PNP | 1~5V | |
| ⇒ PG-75-353R-PAR1B | -0.1~3.5MPa | 背面 | R1/8 | PNP | 4~20mA | |
| ⇒ PG-75-353R-NVR2B | -0.1~3.5MPa | 背面 | R1/4 | NPN | 1~5V | |
| ⇒ PG-75-353R-NAR2B | -0.1~3.5MPa | 背面 | R1/4 | NPN | 4~20mA | |
| ⇒ PG-75-353R-PVR2B | -0.1~3.5MPa | 背面 | R1/4 | PNP | 1~5V | |
| ⇒ PG-75-353R-PAR2B | -0.1~3.5MPa | 背面 | R1/4 | PNP | 4~20mA |
⇒印の型式は受注生産です。
内部電気回路
|
|
|
|
スイッチ出力モード
SW動作組み合わせ表
|
|
SW動作図
|
|
- セパレートモードでは、SW1と設定1、SW2と設定2がそれぞれ対応します。
- ウインドコンパレータモードでは、SW1と設定1/3、SW2と設定2/4が対応します。
- 応差Hは、SW1/2の動作モードに共通の設定です。
- SW動作モードを（セパレート／ウインドコンパレータ）間で変更した場合、別途設定するSW圧力設定値はリセットされますので、ご注意下さい。
外形寸法図
取付方法（オプション）
アクセサリー（別売品）
| 品名 | 型式名 | 内 容 | 対応機種 |
|---|---|---|---|
| パネルホルダーセット | ACPG-003 | パネルホルダーカバー パネルホルダー パネルストッパー 2 個 |
PG-30 · PG-35 · PG-75 · PG-35H · PG-35L |
| ホルダーカバーセット （ゲージの操作面保護） |
ACPG-004 | パネルホルダーカバー パネルホルダー |
PG-30 · PG-35 · PG-75 · PG-35H · PG-35L |
| ホルダーストッパーセット | ACPG-007 | パネルホルダー パネルストッパー 2 個 |
PG-30 · PG-35 · PG-75 · PG-35H · PG-35L |
パネルホルダーセット・ホルダーカバーセット取付方法（別売品)
●パネルホルダーセット・ホルダーカバーセット
その他
- 大気圧導入口のホースについて
製品に水や油などが大量にかかり、大気圧導入口からケースの内部に入り込む恐れがある場合には、
大気圧導入口にシリコンチューブなどを接続して、他方を安全な所まで延ばして設置して下さい。
その際、チューブが折れ曲がったり、先端が塞がれないようにご注意ください。 - 配管時について
配管の締め付けは、金属継手部にスパナをかけて行ってください。決して樹脂ケース部を持って締め付けないでください。
また、リークのないように継手ネジ部にシールテープを巻き付けて配管して下さい。
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
