センサ用ポテンショメータ JT30
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。

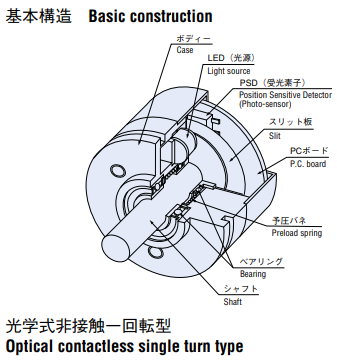

非接触だから長寿命
FeaturesFeatures
-
非接触のため長寿命
-
低トルク 0.245 mN·m {2.5 gf·cm} maximum
-
温度補償回路内蔵のため温度特性に優れている
-
RoHS 指令対応
電気的特性
| 電源電圧 | DC5 V ± 0.25 V | DC12 V ± 0.6 V | ||
|---|---|---|---|---|
| 消費電流 | 40 mA maximum | |||
| 有効電気的回転角度 | 120° | 340° | 120° | 340° |
| 出力電圧 | +0.5 ~ +4.5 V | |||
| 絶対直線度 ※1 | ± 1.5 %FS | ± 2.0 %FS | ± 1.5 %FS | ± 2.0 %FS |
| 温度による感度変化 | ± 2.0 %FS (± 1.0 %FS/0 ~ 50 °C) | |||
| 温度による中点ドリフト | ± 40 mV (± 30 mV/0 ~ 50 °C) | |||
| 絶縁抵抗 | 100 MΩ (at DC500 V) minimum | |||
| 耐電圧 | AC500 V (1 min) | |||
※ １ 常温において
機械的特性
| 起動トルク | 0.245 mN·m {2.5 gf·cm} maximum（常温時） |
|---|---|
| 最高回転数 | 1500 min-1 |
| 機械的回転角度 | 360° 連続 |
| 回転寿命 | 2 × 108 回転（at 25℃ , 200 min-1） |
| 振 動 | 294.2 m/s2 {30 G} 30 ~ 200 Hz, 30 h |
| 衝 撃 | 294.2 m/s2 {30 G} minimum |
環境特性
| 使用温度範囲 | − 30 ~ 80 °C |
|---|---|
| 保存温度範囲 | −40 ~ 100 °C |
| 湿 度 | 相対湿度 95 % maximum |
| 質 量 | Approx. 40 g |
| 保護構造 | IP40 |
型式表示
| JT30- | 120- | 5 | 0 | 0 |
|---|---|---|---|---|
|
シリーズ名 |
有効電気的回転角度 120：120° 340：340° |
電源電圧 5：DC5 V C：DC12 V |
出力電圧 0：0.5 ~ 4.5 V |
型式一覧表
| 型 式 | 有効電気的回転角度 | 電源電圧 |
|---|---|---|
| JT30-120-500 | 120° | DC5 V |
| JT30-120-C00 | 120° | DC12 V |
| JT30-340-500 | 340° | DC5 V |
| JT30-340-C00 | 340° | DC12 V |

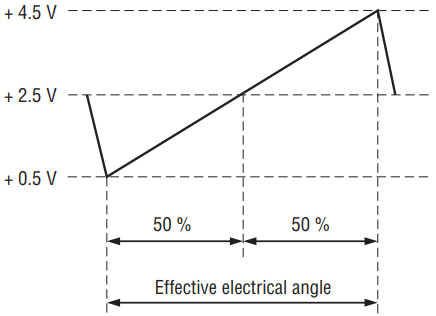

信号

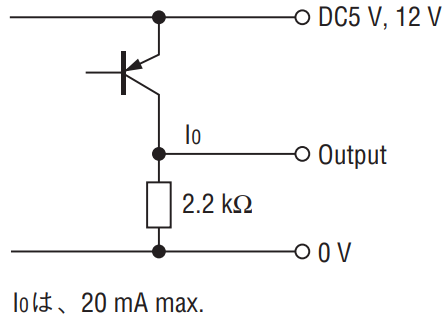

出力回路

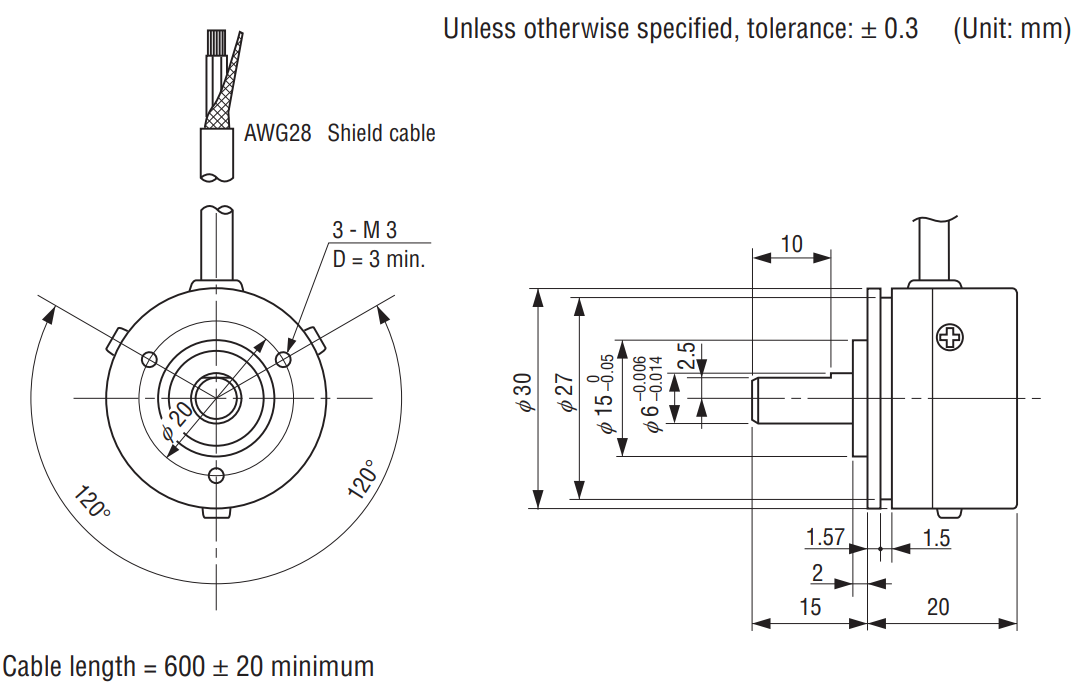

外形寸法図
ケーブル配線
| Red | Power ⊕ |
|---|---|
| Black | Power 0 (V) |
| White | Output |
| Green | Case ground |
| Cable shield | NC |
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
