トリマポテンショメータ SM-42

  • SM-42
    SM-42
  • SM-42
    SM-42

お問い合わせ

●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
DigiKey通販サイトへ
MOUSER通販サイトへ
chip1stop通販サイトへ
RS通販サイトへ
marutsu通販サイトへ

多回転型(11回転)サーフェイスマウントトリマ



FeaturesFeatures
  • 多回転調整タイプ: 11回転
  • 微細な調整が可能
  • はんだリフローによるはんだ付け可能
  • 自動搭載対応 (テーピング)
  • 密閉構造 (洗浄可能)
  • 樹脂材料には UL 難燃クラス 94V-0 認証品を採用
  • 上面調整用ガル·ウィング端子品もラインアップ
  • 含有化学物資調査を chemSHERPA 指定形式で取得できます
  • 型式一覧表より chemSHERPA-AI をダウンロード

電気的特性

定格電力 0.25 W (85 °C) 0 W (150 °C)
公称抵抗値範囲 10 Ω ~ 2 MΩ
抵抗値許容差 ± 10 %
抵抗変化特性 直線性 (B)
最大入力電圧 DC 300 V 又は 定格電力の何れか小さい方
最大ワイパ電流 100 mA 又は 定格電力の何れか小さい方
有効電気的回転角度 11 turns (SM-42), 5 turns (SM-43)
残留抵抗値 1 % 又は 2 Ω の何れか大きい方以下
接触抵抗変化 C.R.V. 1 % 又は 3 Ω の何れか大きい方以下
使用温度範囲 -65 ~ 150 °C
抵抗温度係数 ±100 10-6/°C maximum
絶縁抵抗 100 MΩ minimum (DC 500 V)
絶縁耐圧 AC 600 V, 60 s
質量 Approx. 0.17 g

機械的特性

回転トルク 17.6 mN·m {180 gf·cm} maximum
回転寿命 200 cycles [ΔR/R ≦ ± (3 Ω +3 %)]
操作部の押し強さ 5 N {0.51 kgf} minimum
はんだ付け性 245 ± 3 °C, 2~3 s
固着性 5 N {0.51 kgf} 10 s
耐基板曲げ性 幅 90 mm たわみ量 3 mm 5 s, 1 回
引きはがし強さ 5 N {0.51 kgf} 10 s

環境特性

試験項目試験条件仕様
熱衝撃 -65~125 °C (0.5 h), 5 cycles [ΔR/R ≦ 2%] [S.S. ≦ 1%]
耐湿性 -10~65 °C (相対湿度 80~98 %), 10 cycles, 240 h [ΔR/R ≦ 2%]
耐衝撃性 981 m/s2, 6 ms 6 directions for 3 times each [ΔR/R ≦ 1%] [S.S. ≦ 1%]
耐振動性 振幅 1.52 mm or 加速度 196 m/s2, 10~2000 Hz, 3 directions, 12 times each [ΔR/R ≦ 1%] [S.S. ≦ 1%]
負荷寿命 85 °C, 0.25 W, 1000 h [ΔR/R ≦ 3% or 3Ω] [S.S. ≦ 2%]
低温動作 -65 °C, 2 h [ΔR/R ≦ 1%] [S.S. ≦ 1%]
高温放置 150 °C, 250 h [ΔR/R ≦ 2%] [S.S. ≦ 1%]
耐水・密閉性 85 °C, 60 s もれ無し
(連続気泡無し)
はんだ耐熱性 リフロー: ピーク温度 255 ℃ (詳細は下記プロファイル参照)
手はんだ: 350 ± 10 °C, 3~4 s		 [ΔR/R ≦ 1%]
Δ R/R: 全抵抗値変化、S.S.: 設定安定度
〈はんだ耐熱性評価用リフロープロファイル〉

最大入力定格

公称抵抗値(Ω)抵抗値記号最大入力電圧(V)最大ワイパ電流(mA)
10※ 100 1.00 100
20※ 200 2.00 100
50 500 3.53 70.7
100 101 5.00 50.0
200 201 7.07 35.4
500 501 11.2 22.4
1k 102 15.8 15.8
2k 202 22.4 11.2
5k 502 35.4 7.07
10k 103 50.0 5.00
20k 203 70.7 3.54
50k 503 112 2.24
100k 104 158 1.58
200k 204 223 1.12
500k 504 300 0.60
1M 105 300 0.30
2M 205 300 0.15
※ 公称抵抗値10 Ω品, 20 Ω品は受注生産となります。

型式表示

SM-42TW100Ω(101)

シリーズ名

電気的回転数

2: 11回転

3: 5回転

包装形態

T: テーピング (リール)

空欄: ポリ袋

端子形状 (調整方向)

W: Jリード (上面調整)

X: ガル・ウィング (上面調整)

A: Jリード (側面調整)

B: ガル・ウィング (側面調整)

抵抗値

抵抗値記号

公称抵抗値 10Ω*, 20Ω*, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ, 200kΩ, 500kΩ, 1MΩ, 2MΩ
次の型式一覧表に示します型式に、上記公称抵抗値すべての組み合せを用意しております。(*10Ω, 20Ωは 受注生産品です。)
抵抗値記号は、上記にある最大入力定格の表をご参照ください。

型式一覧表








含有化学物資調査用成分表（chemSHERPA-AI）やCADのダウンロードには、ログイン（HP会員登録）が必要です。本シリーズでは、各chemSHERPAボタンクリック後のモーダルウィンドウより、最新Ver. 2.10.00と従前Ver. 2.09.00の選択が可能です。
型式電気的
回転数		調整
方向		端子形状包装形態包装数量含有化学物資調査CAD
SM-42TW 11回転 上面 Jリード テーピング
（リール）		 250 pcs./reel
SM-42W 11回転 上面 Jリード ポリ袋 50 pcs./pack
SM-42TX 11回転 上面 ガル・ウィング テーピング
（リール）		 250 pcs./reel
SM-42X 11回転 上面 ガル・ウィング ポリ袋 50 pcs./pack
SM-42TA 11回転 側面 Jリード テーピング
（リール）		 500 pcs./reel
SM-42A 11回転 側面 Jリード ポリ袋 50 pcs./pack
SM-42TB 11回転 側面 ガル・ウィング テーピング
（リール）		 500 pcs./reel
SM-42B 11回転 側面 ガル・ウィング ポリ袋 50 pcs./pack
※
テーピング仕様は、切り売りしませんので、リール単位でのご注文をお願い致します。
※
同じ形状・仕様の5回転タイプ SM-43シリーズはこちら

推奨ランドパターン

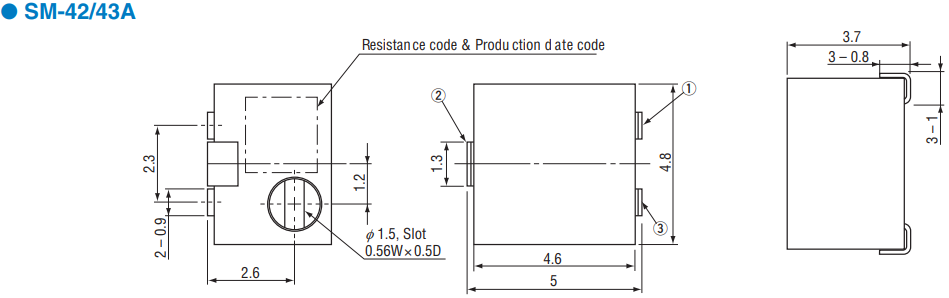

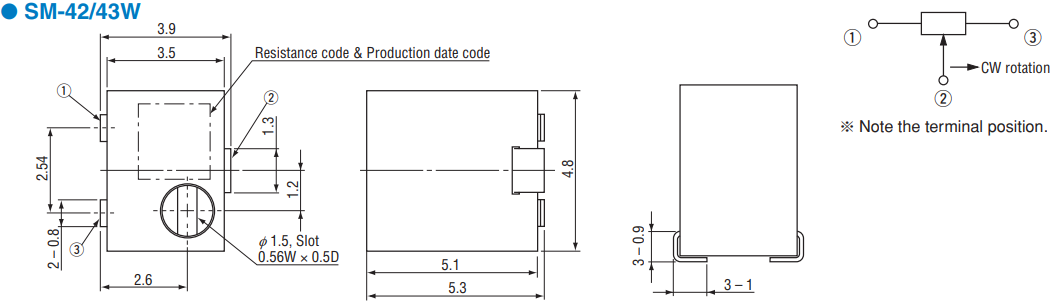

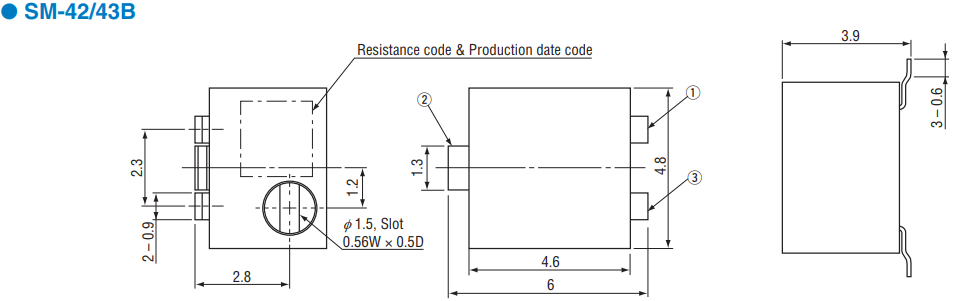

外形寸法図　

包装仕様

〈テーピングの包装仕様〉

SM-42/43TA、TBは 500 個 /リール単位の包装になります。
500 個単位（500 個、1000 個、1500 個…）でのご注文をお願い致します。
TW/TX タイプでは 250 個 /リール単位の包装となりますので 250個単位での注文をお願いします。
製品の脱落は、連続 2 個以内と致します。
テープのリーダ部、空部およびリール寸法は図に示します。
  • ●テープのリーダ部および空部
  • ●リールの寸法図
    (Unit: mm)
    (JIS C 0806-3 に一致 , EIAJ ET-7200A に準拠)
     
     
  • ●SM-42/43TW/TX
  • ●SM-42/43TA/TB
    (Unit: mm)
     
     

〈ポリ袋の包装仕様〉

ポリ袋での包装は、50個 / 袋となります。
ポリ袋の箱詰めは、200個を製品箱に包装致します。
