押ボタンスイッチ MSP
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
標準仕様
| 最大定格 | 銀メッキ接点：AC125V 3A （抵抗負荷） |
|---|---|
| 初期接触抵抗 | 銀メッキ接点：20mΩ以下 （DC2～4V 1A） |
| 耐電圧 | AC1000V 1分間 |
| 絶縁抵抗 | 100MΩ以上 （DC500V） |
| 電気的寿命 | 5,000回 |
型式表示
| MSP- | 1 | 03 | B | Z | |
|---|---|---|---|---|---|
|
シリーズ名 |
極数 |
電流容量 |
スイッチ特性 B: ON －（OFF） |
|
型式一覧表
| 型式 | 極数 | 端子形状 | スイッチ特性 | 接点メッキ | CAD |
|---|---|---|---|---|---|
| MSP103B－Z | 1 bit | はんだ端子 | ON －（OFF） | 銀メッキ接点 | |
| MSP103C－Z | 1 bit | はんだ端子 | OFF －（ON） | 銀メッキ接点 |
外形寸法図
(Unit:mm)
端子形状

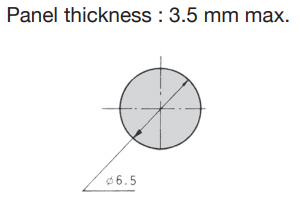

パネル抜孔図
はんだ付け仕様
- Manual Soldering Device：Soldering iron
380°C, 3 seconds, Max.
環境関連書類
