スライドスイッチ ES
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
型式表示
| ES | 1 | 15 | A | 12- | Z |
|---|---|---|---|---|---|
|
シリーズ名 |
極数 01: 1 bit |
電流容量 |
スイッチ特性 単極/2極 A：OFF － ON E/P：ON－OFF－ON |
端子形状 なし: タブ端子＃250 12：はんだ端子 |
型式一覧表
| 型式 | 定格 | スイッチ特性 | 端子形状 |
|---|---|---|---|
| ES115A-Z | AC125V 15A AC250V 15A |
OFF-ON | タブ端子 |
| ES115D-Z | AC125V 15A AC250V 15A |
ON-ON | タブ端子 |
| ES115E-Z | AC125V 15A AC250V 7A |
ON-OFF-ON | タブ端子 |
| ES215N-Z | AC125V 15A AC250V 15A |
ON-ON | タブ端子 |
| ES215P-Z | AC125V 15A AC250V 7A |
ON-OFF-ON | タブ端子 |
| ES125A10-Z | AC125V 25A AC250V 25A |
OFF-ON | ねじ端子 |
| ES115A12-Z | AC125V 15A AC250V 15A |
OFF-ON | はんだ端子 |
| ES115D12-Z | AC125V 15A AC250V 15A |
ON-ON | はんだ端子 |
| ES125A12-Z | AC125V 25A AC250V 25A |
OFF-ON | はんだ端子 |
| ES125D12-Z | AC125V 25A AC250V 25A |
ON-ON | はんだ端子 |
| ES225N12-Z | AC125V 25A AC250V 25A |
ON-ON | はんだ端子 |
共通仕様
| 初期接触抵抗 | 20mΩ Max.（DC2～4V 100mA） |
|---|---|
| 耐電圧 | AC1500V1分間 |
| 絶縁抵抗 | 100MΩ Min.（DC500V） |
| 電気的寿命 | 20,000 cycles |

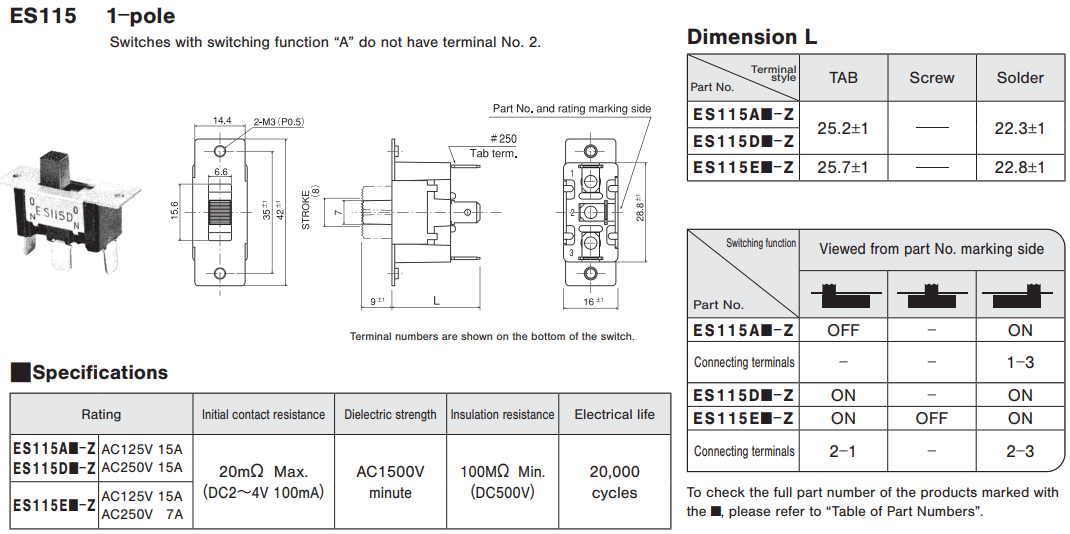

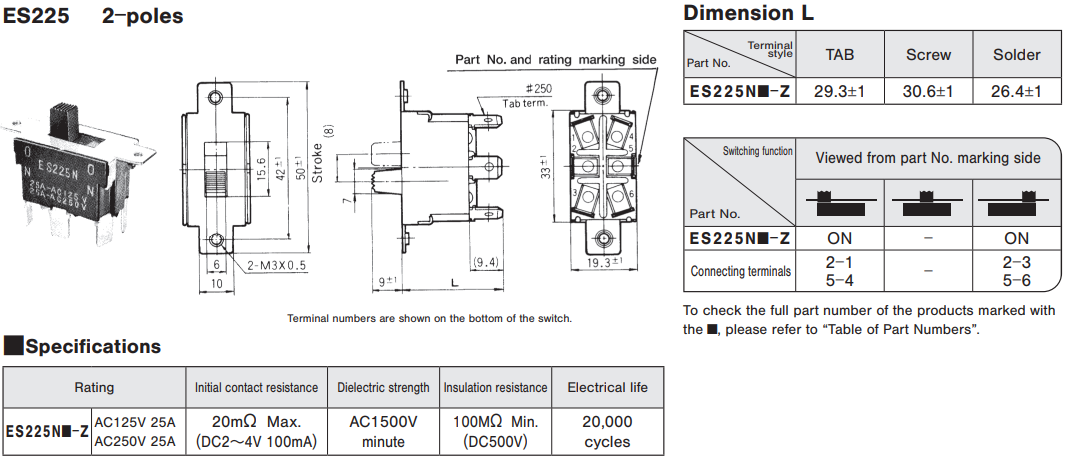

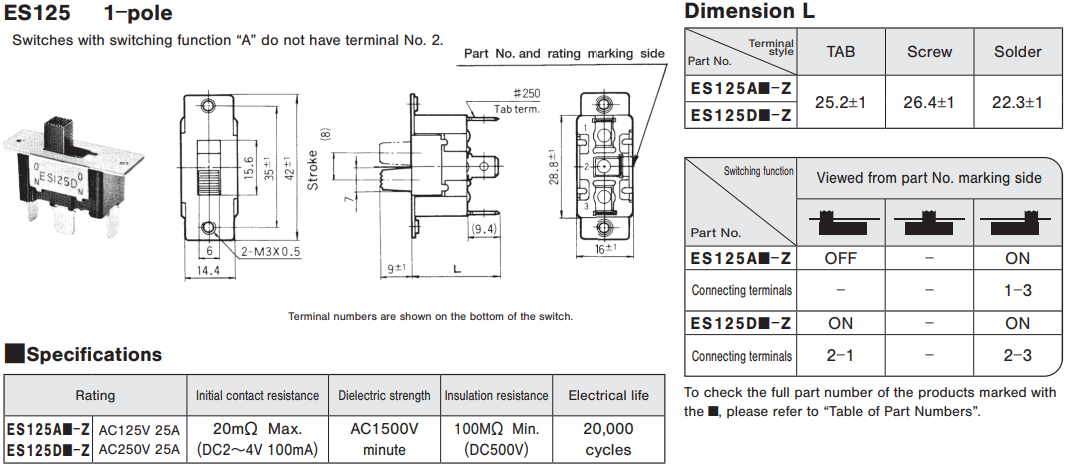

外形寸法図
(Unit:mm)

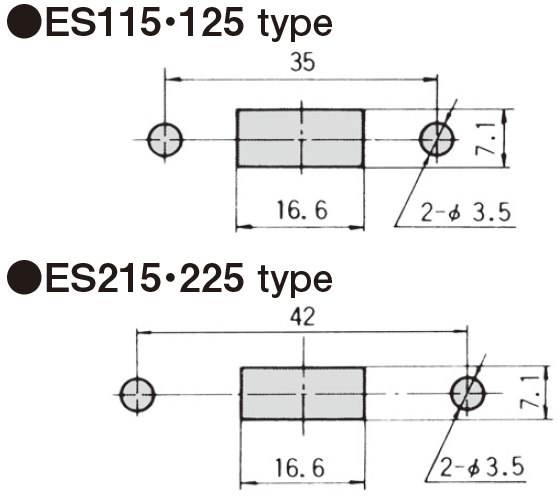

パネル抜孔図
取扱注意事項
はんだ付け仕様
手付け 装 置： はんだゴテ 350℃, Max.; 3 seconds, Max.
洗浄仕様
溶剤は、フッソ系またはアルコール系のものをご使用ください。
防水構造になっていないため、PC板洗浄を要する場合は、スイッチ本体に水がかからないよう半田面をブラシ洗浄してください。
環境関連書類
