キー スイッチ MRK
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
プリント板搭載用キースイッチ
FeaturesFeatures
-
プリント板搭載用
端子はインチピッチ配列で、プリント板に直接取り付けができます。 -
高接触信頼性
接触部はセルフクリーニング、ツイン接触機構を持ち、さらに金メッキを施し、接触の信頼性を向上させてあります。 -
軽快な操作性
節度機構は、スチールボール採用により軽快な操作性を実現しました -
はんだ耐熱性の向上
接触部はプリント板を使用して、端子からの熱を遮断し耐熱性を向 上させました。
標準仕様
| 定格 | 0.4VA以下（DC20V以下） |
|---|---|
| 初期接触抵抗 | 200mΩ以下（AC200μV 0.5mA） |
| 耐電圧 | AC250V 1分間 |
| 絶 縁 抵 抗 | 100MΩ以上 （ DC100V） |
| 電気的寿命 | 10,000回 |
| 作動力 | 2.94±0.98N・cm |
| 使用温度範囲 | －20℃～＋70℃ |
| 保存温度範囲 | －40℃～＋80℃ |
型式表示
| MRK | １ | 01 | 2 | A- | R- | Z |
|---|---|---|---|---|---|---|
|
シリーズ名 |
回路数 1: 単極 |
回路特性 01: ON－ON |
ステップ角度 1: 45° |
キー抜差位置 |
タンシ形状 なし: P/C端子 |
キー抜差し位置
| 記号 | キー抜差し位置 | |||
| Ⅰ | Ⅱ | Ⅲ | Ⅳ | |
| A | 〇 | 〇 | ー | ー |
| B | 〇 | × | ー | ー |
| D | 〇 | 〇 | 〇 | 〇 |
| G | 〇 | 〇 | × | ー |
| L | × | 〇 | × | ー |
○：抜差し可能
×：抜差し不可
型式一覧表
| 型式 | 回路 | 極数 | 端子形状 | 回路特性 |
|---|---|---|---|---|
| 型式：MRK2031D-Z★ | 45° step 3接点 | 2極 | PC Straight | ON－ON－ON |
| 型式：MRK1031L-Z★ | 45° step 3接点 | 単極 | PC Straight | ON－ON－ON |
| 型式：MRK1012A-Z☆ | 90° step 2接点 | 単極 | PC Straight | ON－ON |
| 型式：MRK1012B-Z☆ | 90° step 2接点 | 単極 | PC Straight | ON－ON |
| 型式：MRK1012A-R-Z★ | 90° step 2接点 | 単極 | Right Angle | ON－ON |
| 型式：MRK1012B-R-Z☆ | 90° step 2接点 | 単極 | Right Angle | ON－ON |
☆が付されている型式は準標準品 / です。
★が付されている型式は受注生産品です。
★が付されている型式は受注生産品です。
外形寸法図
取扱注意事項
はんだ付け仕様
- 手付け／装置： はんだゴテ 360℃, Max.; 3 seconds, Max.
- フローライン／ 装置：噴流式または浸漬式 275℃, Max.; 6 seconds, Max. ・プリヒートは80～120℃以下、130秒以内での作業をお願いします。
洗浄仕様
- 溶剤は、フッソ系またはアルコール系のものを、ご使用ください。
- 防水構造になっていないため、 PC板洗浄を要する場合は、スイッチ本体に洗浄液がかから ないよう半田面をブラシ洗浄して下さい。

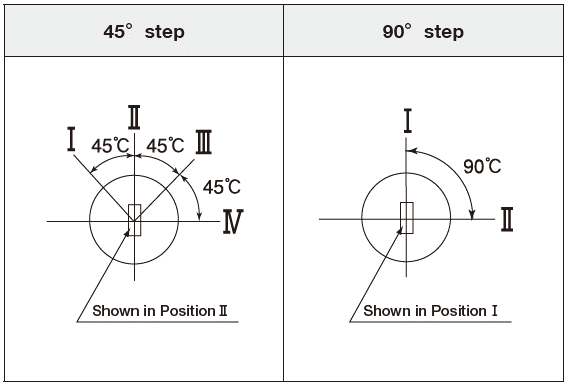

ステップ角度

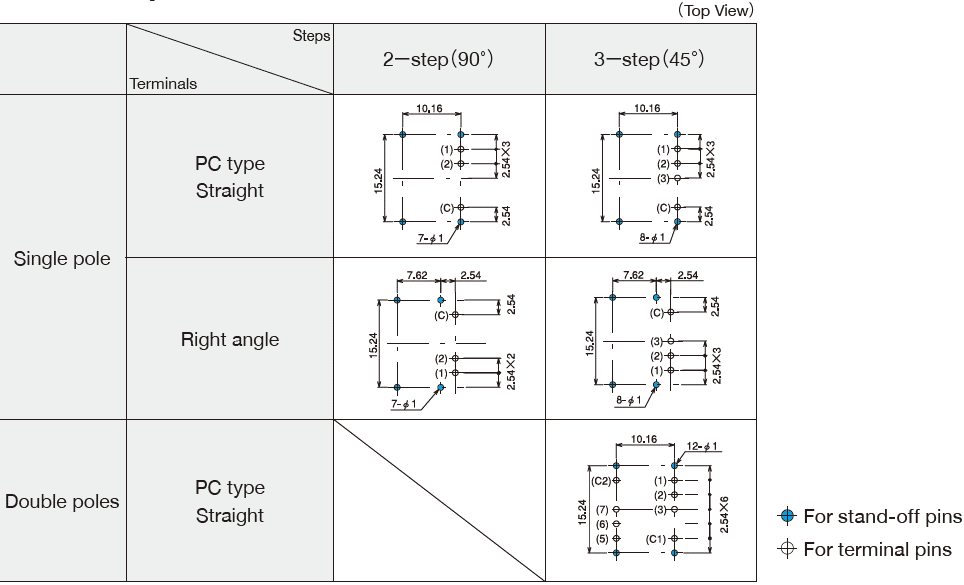

プリント基板孔あけ寸法
環境関連書類
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
