トリマポテンショメータ ST-2
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
超小型 2mmサイズの1回転型SMDトリマ
FeaturesFeatures
- 極小 2 mm の超小型・薄型タイプの単回転トリマ
- 密閉構造
- 樹脂材料にはUL難燃クラス94V-0認証品/94V-1相当品を採用
- 含有化学物資調査を chemSHERPA 指定形式で取得できます
- 型式一覧表より chemSHERPA-AI をダウンロード
電気的特性
| 公称抵抗値範囲 | 100 Ω ~ 1 MΩ |
|---|---|
| 抵抗値許容差 | ± 20 % |
| 定格電力 | 0.1 W (70 °C), 0 W (125 °C) |
| 抵抗変化特性 | 直線性 (B) |
| 最大入力電圧 | DC 50 V 又は 定格電力の何れか小さい方 |
| 最大ワイパ電流 | 定格電力による (I=√P/R A) |
| 有効電気的回転角度 | 240 ° (1 turn) |
| 残留抵抗値 | 1% 又は 2Ω の何れか大きい方以下 |
| 接触抵抗変化 C.R.V. | 1% 又は 3Ω の何れか大きい方以下 |
| 使用温度範囲 | -55 ~ 125 °C |
| 抵抗温度係数 | ± 150 10-6/°C |
| 絶縁抵抗 | 1000 MΩ minimum (DC 500 V) |
| 絶縁耐圧 | AC 500 V, 60 s |
| 質量 | Approx. 0.032 g |
機械的特性
| 機械的回転角度 | 270 ° (1 turn) |
|---|---|
| 回転トルク | 5 mN·m {51 gf·cm} max. |
| 回転止強度 | 8 mN·m {78.4 gf·cm} min. |
| 回転寿命 | 50 cycles [ΔR/R ≦ ± (2 Ω + 5 %)] |
| 操作部の押し強さ | 3 N {0.31 kgf} min. |
| あはんだ付け性 | 245 ± 3 °C,2 ~ 3 s |
| 固着性 | 5 N {0.51 kgf} 10 s |
| 耐基板曲げ性 | 幅90 mm,たわみ量3 mm,5 s, 1 回 |
| 引きはがし強さ | 5 N {0.51 kgf} 10 s |
環境特性
| 項目 | 試験条件 | 仕様 |
|---|---|---|
| 熱衝撃 | −65 ~ 125 °C (0.5 h), 5 cycles | [ΔR/R ≦ 2 %] [S.S. ≦ 2 %] |
| 耐湿性 | −10 ~ 65 °C ( 相対湿度80 ~ 98 %), 10 cycles, 240 h | [ΔR/R ≦ 2 %] |
| 耐衝撃性 | 981 m/s2, 6 ms 6 directions for 3 times each | [ΔR/R ≦ 2 %] [S.S. ≦ 1 %] |
| 負荷寿命 | 70 °C, 0.1 W 1000 h | [ΔR/R ≦ 3 %] [S.S. ≦ 1 %] |
| 耐振動性 | 振幅 (Amplitude) 1.52 mm or 加速度 (Acceleration) 196 m/s2, 10 ~ 2000 Hz, 3 directions, 12 times each |
[ΔR/R ≦ 3 %] [S.S. ≦ 1 %] |
| 低温動作 | −55 °C, 2 h | [ΔR/R ≦ 2 %] [S.S. ≦ 2 %] |
| 高温放置 | 125 °C, 250 h | [ΔR/R ≦ 3 %] [S.S. ≦ 2 %] |
| 耐水、密閉性 | 85 °C, 60 s | もれ無し（連続気泡無し） |

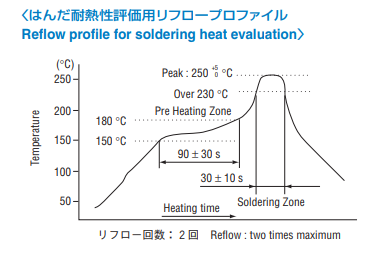

| はんだ耐熱性 | リフローピーク温度：255 °C フローはんだ：260 ± 3 °C, 5 ~ 6 s, two times maximum 手はんだ：350 ± 10 °C, 3 ~ 4 s |
[ΔR/R ≦ ± 1 %] |
|
|
最大入力定格
| 公称抵抗値(Ω) | 抵抗値記号 | 最大入力電圧(V) | 最大ワイパ電流(mA) |
|---|---|---|---|
| 100 | 101 | 3.16 | 31.6 |
| 200 | 201 | 4.47 | 22.4 |
| 500 | 501 | 7.07 | 14.1 |
| 1k | 102 | 10.0 | 10.0 |
| 2k | 202 | 14.1 | 7.1 |
| 5k | 502 | 22.3 | 4.5 |
| 10k | 103 | 31.6 | 3.2 |
| 20k | 203 | 44.7 | 2.2 |
| 50k | 503 | 50.0 | 1.0 |
| 100k | 104 | 50.0 | 0.5 |
| 200k | 204 | 50.0 | 0.25 |
| 500k | 504 | 50.0 | 0.1 |
| 1M | 105 | 50.0 | 0.05 |
型式表示
| ST-2 | T | A | 100Ω | (101) |
|---|---|---|---|---|
|
シリーズ名 |
包装形態 T: テーピング (リール) 空欄: ポリ袋 |
端子形状 A: Jリード (上面調整) |
抵抗値 |
抵抗値記号 |
| 公称抵抗値 |
100 Ω, 200 Ω, 500 Ω, 1 kΩ, 2 kΩ, 3 kΩ, 5 kΩ, 10 kΩ, 20 kΩ, 50 kΩ, 100 kΩ, 200 kΩ, 500 kΩ, 1 MΩ
|
|---|
次の型式一覧表に示します型式に、上記公称抵抗値すべての組み合せを用意しております。
抵抗値記号は、上記にある最大入力定格の表をご参照ください。
型式一覧表
含有化学物資調査用成分表（chemSHERPA-AI）やCADのダウンロードには、ログイン（HP会員登録）が必要です。本シリーズでは、各chemSHERPAボタンクリック後のモーダルウィンドウより、最新Ver. 2.10.00と従前Ver. 2.09.00の選択が可能です。
| 型式 | 端子形状 | 調整方向 | 包装形態 | 包装数量 | 含有化学物資調査 | CAD | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ST-2TA | Jリード | 上面調整 | テーピング (リール) | 500 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| ST-2A | Jリード | 上面調整 | ポリ袋 | 100 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|

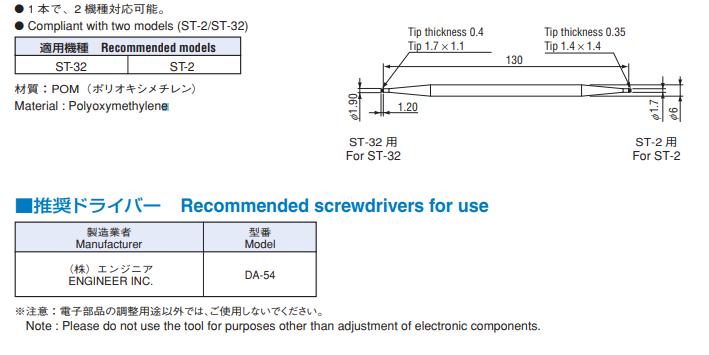

調整ドライバー
外形寸法図

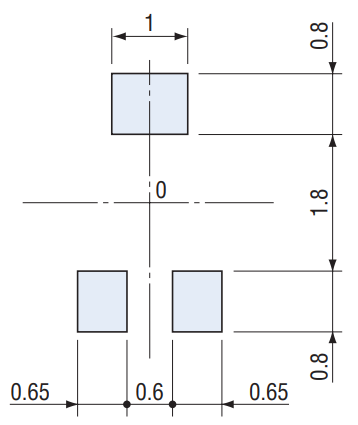

推奨ランドパターン
(Unit: mm)
|
Note) The zero point is the center of mounting. |
包装仕様
〈テーピングの包装仕様〉
テーピングは 500 個 /リール単位の包装になります。
500 個単位（500 個、1000 個、1500 個…）でのご注文をお願い致します。
テーピングリールの箱詰めは、1リール（500 個）ごとに製品箱に 包装致します。
製品の脱落は、連続 2 個以内と致します。 テープのリーダ部、空部およびリール寸法は図に示します。
-

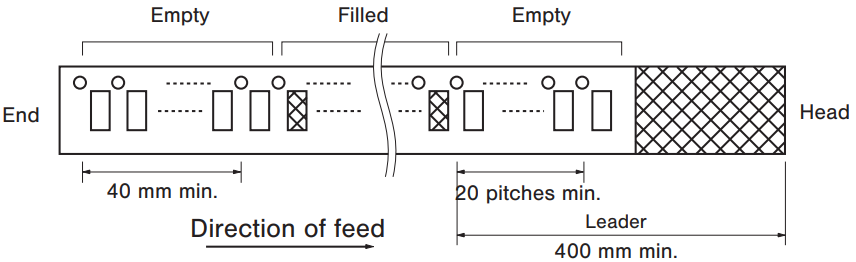

●テープのリーダ部および空部
-

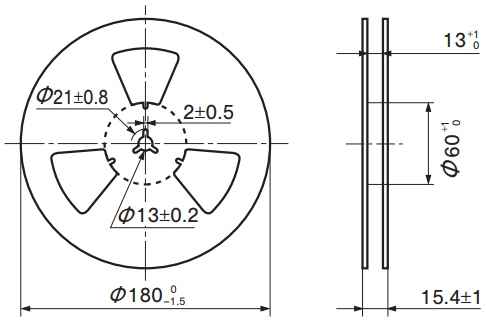

●リール寸法図(Unit: mm)(JIS C 0806-3 に一致 , EIAJ ET-7200A に準拠)
-

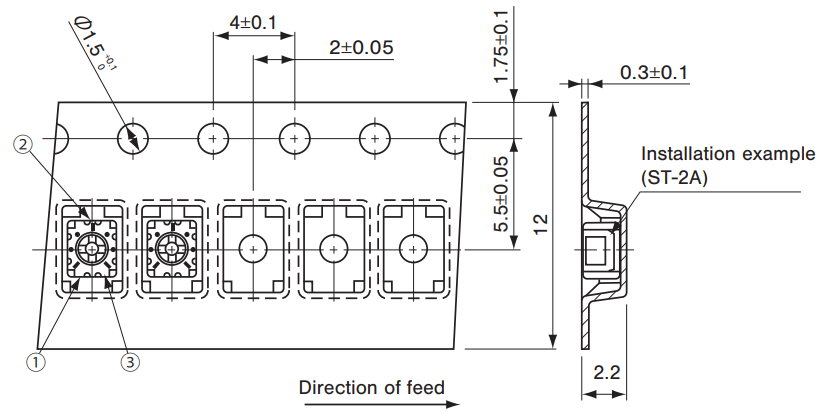

● ST-2TA(Unit: mm)
〈ポリ袋の包装仕様〉
ポリ袋での最小包装は、100個/袋となります。
ポリ袋の箱詰めは、500 個を製品箱に包装致します。
RoHS規制物質自己宣言書
