ロータリセレクタスイッチ RS/RG
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
耐環境性に優れ１回路12接点まで、幅広い用途に対応
-
プリント基板取付設計
小型、DIP ピン配列 -
“O”リング採用により（コンタクトブロック部）、ゴミ、ホコリの侵入防止、並びにはんだ付け後の洗浄が可能です
-
接点バネとして、貴金属合金線を使用した摺動接点方式の採用により、
５万回転（無負荷時）の長寿命、高信頼性（当社比） -
同一形状でショーティング、ノンショーティングの２種類を用意
標準仕様
| 回路構成 | 1 pole 2~12 contacts (per block) 2 poles 2~6 contacts (per block) |
|---|---|
| 使用温度範囲 | −40 ~ 85 °C |
| 保存温度範囲 | −40 ~ 85 °C |
| シール性 | 洗浄可能 （コンタクトブロックのみ） |
| 質量 | Approx. 7 g (1 block) Approx. 13.6 g (2 blocks) Approx. 19.4 g (3 blocks) |
電気的特性
| 接点定格 | 1 VA |
|---|---|
| 最大電流 | 1 A |
| 最小電流 | 1 μ A |
| 最大電圧 | 30 V |
| 最小電圧 | 20 mV |
| 接点タイミング | Shorting, Non-shorting |
| 接触抵抗 | 100 mΩ maximum |
| 絶縁抵抗 | 1000 MΩ (DC500 V) minimum |
| 耐電圧 | AC500 V, 60 s |
| 静電容量 | 4 pF maximum, 10 kHz |
機械的特性
| 回転トルク | 60 ± 30 mN·m {612 ± 306 gf·cm} |
|---|---|
| 回転止強度 | 500 mN·m {5.1 kgf·cm} minimum |
| ステップ角度 | 30° |
| 端子強度 | 10 N {1.02 kgf} minimum |
| はんだ付け性 | 245 ± 3 °C, 2 ~ 3 s |
| はんだ耐熱性 | フロー： 260 ± 3 °C の槽内に端子先 端から基板の裏面まで 5 〜6 秒間浸漬を2 回 手はんだ： 380 ± 10 °C, 3 ~ 4 s |
環境特性
| 耐久性 | 500,000 steps or 50,000 cycles at 6 contacts with no load 200,000 steps or 20,000 cycles at 6 contacts with rated load |
|---|---|
| 耐振性 | 振幅 1.5 mm（全振幅）or 加速度 196 m/s2,10-2000-10 Hz, 3 directions for 4 h each |
| 耐衝撃性 | 980 m/s2, 6 ms 6 directions for 3 times each |
| 耐湿性（定常状態） | 40 °C, 相対湿度 90 ~ 95 %, 240 h |
| 耐熱性 | 85 °C, 16 h |
| 耐寒性 | −40 °C, 16 h |
型式表示
| RS | 1- | 1 | 12 | S- | R | 15 |
|---|---|---|---|---|---|---|
|
シリーズ名 RS：セレクタ RG：セレクタ（グランド端子付） |
段数 1 ～ 3：1 ～ 3 段 |
回路数 1 ～ 6：1 ～ 6 回路 |
接点数 02 ～ 12：2 ～ 12 接点 |
接点タイミング S：ショーティング N：ノンショーティング |
シャフト形状 R：丸型 φ 3.2 mm D：D カット φ 4.0 mm |
シャフト長さ 15：15 mm |
※シャフト長さ10 mm、20 mm タイプも製作可能です。 ※DIP型ロータリセレクタスイッチRS/RGシリーズは標準仕様を記載していますが、全て受注生産となります。
型式一覧表
| 型式 | 段数 | 回路数 | 接点数 | CAD |
|---|---|---|---|---|
| RS1-102 | 1 | 1 | 02 | |
| RS1-103 | 1 | 1 | 03 | |
| RS1-104 | 1 | 1 | 04 | |
| RS1-105 | 1 | 1 | 05 | |
| RS1-106 | 1 | 1 | 06 | |
| RS1-107 | 1 | 1 | 07 | |
| RS1-108 | 1 | 1 | 08 | |
| RS1-109 | 1 | 1 | 09 | |
| RS1-110 | 1 | 1 | 10 | |
| RS1-111 | 1 | 1 | 11 | |
| RS1-112 | 1 | 1 | 12 | |
| RS1-202 | 1 | 2 | 02 | |
| RS1-203 | 1 | 2 | 03 | |
| RS1-204 | 1 | 2 | 04 | |
| RS1-205 | 1 | 2 | 05 | |
| RS1-206 | 1 | 2 | 06 | |
| RS2-207 | 2 | 2 | 07 | |
| RS2-208 | 2 | 2 | 08 | |
| RS2-209 | 2 | 2 | 09 | |
| RS2-210 | 2 | 2 | 10 | |
| RS2-211 | 2 | 2 | 11 | |
| RS2-212 | 2 | 2 | 12 | |
| RS2-302 | 2 | 3 | 02 | |
| RS2-303 | 2 | 3 | 03 | |
| RS2-304 | 2 | 3 | 04 | |
| RS2-305 | 2 | 3 | 05 | |
| RS2-306 | 2 | 3 | 06 | |
| RS3-307 | 3 | 3 | 07 | |
| RS3-308 | 3 | 3 | 08 | |
| RS3-309 | 3 | 3 | 09 | |
| RS3-310 | 3 | 3 | 10 | |
| RS3-311 | 3 | 3 | 11 | |
| RS3-312 | 3 | 3 | 12 | |
| RS2-402 | 2 | 4 | 02 | |
| RS2-403 | 2 | 4 | 03 | |
| RS2-404 | 2 | 4 | 04 | |
| RS2-405 | 2 | 4 | 05 | |
| RS2-406 | 2 | 4 | 06 | |
| RS3-502 | 3 | 5 | 02 | |
| RS3-503 | 3 | 5 | 03 | |
| RS3-504 | 3 | 5 | 04 | |
| RS3-505 | 3 | 5 | 05 | |
| RS3-506 | 3 | 5 | 06 | |
| RS3-602 | 3 | 6 | 02 | |
| RS3-603 | 3 | 6 | 03 | |
| RS3-604 | 3 | 6 | 04 | |
| RS3-605 | 3 | 6 | 05 | |
| RS3-606 | 3 | 6 | 06 |
※ご注文に際しては、上記型式をご確認ください。
※グランド端子（付き又は無し）、接点タイミング（ショーティング又はノンショーティング）、
シャフト形状（丸型又 はＤカット）について上記すべての組み合わせがあります。

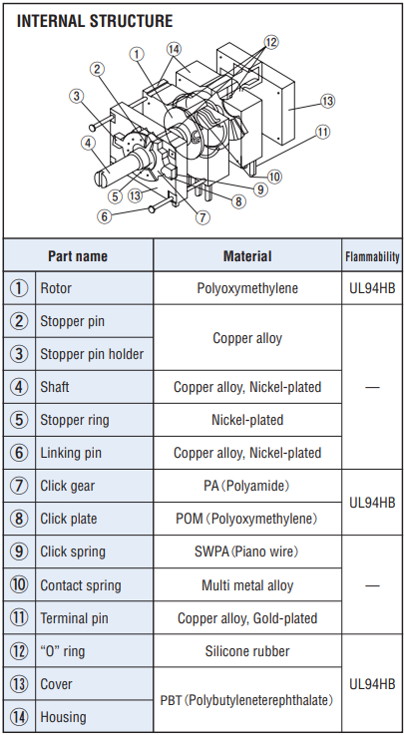

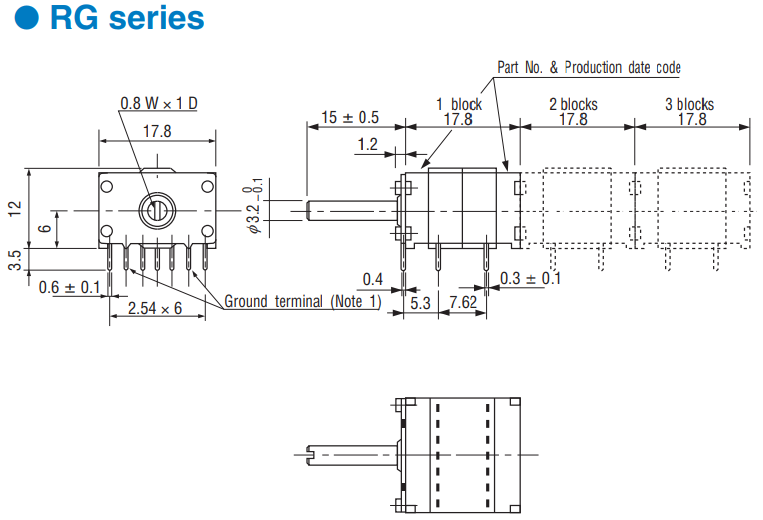

外形寸法図
Unless otherwise specified, tolerance: ± 0.3 (Unit: mm)
(Note1) グランド端子とシャフトとの間は電気的接続とする。

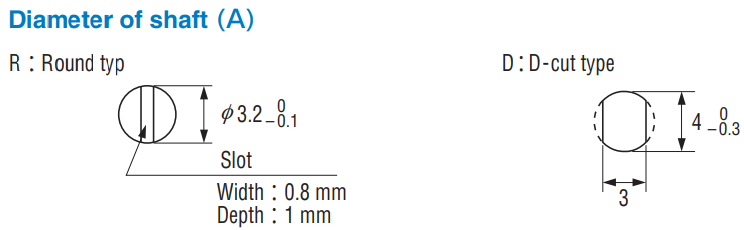

◆シャフト径 (A)
◆〈シャフトの向き〉
ショーティングタイプとノンショーティングタイプとではシャフトの スリ割の方向が異なります。図はシャフトを CCW（反時計方向） いっぱいに回した時です。

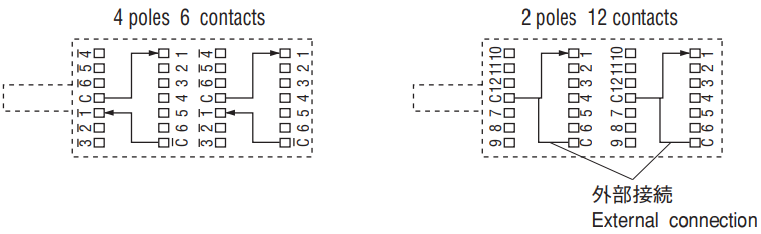

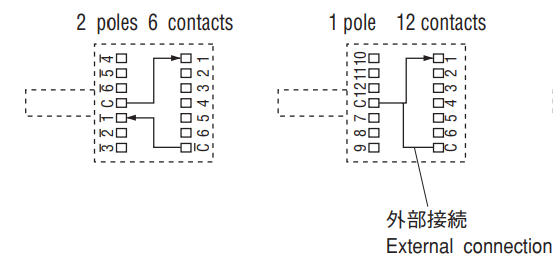

端子接続図（裏面図）

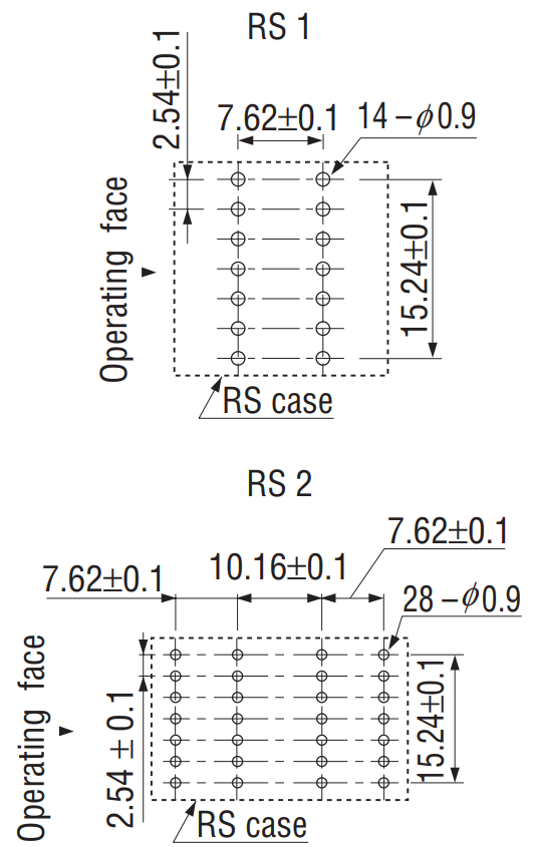

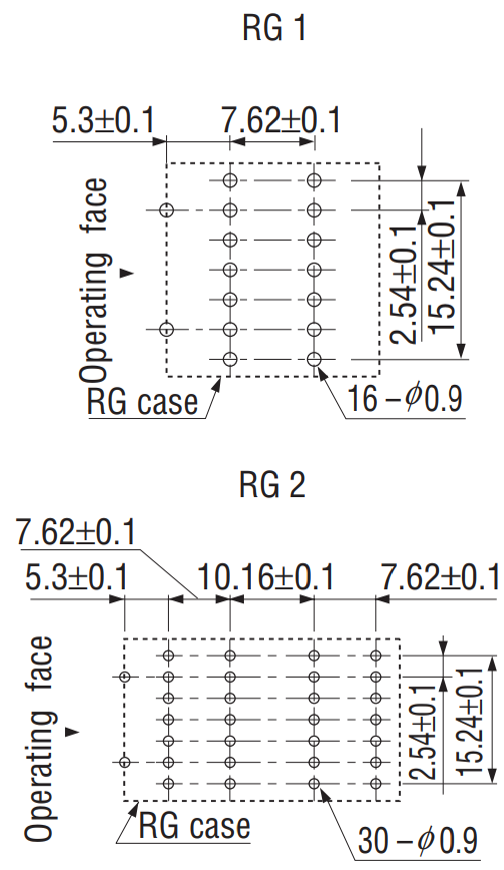

プリント基板加工寸法（反対面から見た図）
(Unit:mm)
包装仕様
●製品の箱詰めは、1段が 20 個単位、2 段以上が 10 個単位を製品箱に包装致しますので、
こちらの各包装単位に応じた数量にてご注文をお願い致します。（1 段 : 20 個、40個… / 2 段 : 10 個、20 個…)

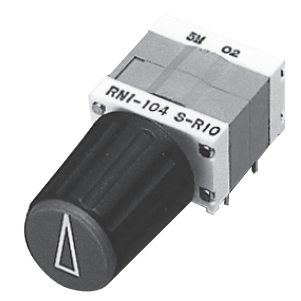

〈参考〉 写真のようにライテル社製ノブ（丸型シャフトφ 3.2 mm 用）をご利用する ことも出来ます。
（販売元：（株）クラウン無線）
● DIP型ロータリセレクタスイッチRS/RGシリーズは標準仕様を記載していますが、全て受注生産となります。
