ロータリセレクタスイッチ CS-32

CS-32

CS-32

お問い合わせ

●お求めの際は、セールスネットワークまたは次のWeb通販サイトをご利用ください。

小型3 mm タイプ、SMD 対応スイッチ

FeaturesFeatures

小型チップ型のため高密度実装が可能
自動搭載対応（端子形状J- リード、ガル・ウィング）
“O”リング採用により、ゴミ、ホコリの侵入防止、並びにはんだ付け後の洗浄が可能
側部設定タイプをラインナップ
チップ型トリマポテンショメータST-32 シリーズと同一寸法で、セット使いに便利
樹脂材料は、UL 難燃クラス 94V-0 認証品又は 94V-1 相当品を採用しております

標準仕様

回路構成	1 pole 2 contacts
使用温度範囲	−40 ~ 85 °C
保存温度範囲	−40 ~ 85 °C
シール性	洗浄可能
質量	Approx. 0.05g (A, B) Approx. 0.06g (C) Approx. 0.11g (G, H)

電気的特性

接点定格	接点定格 0.5 VA 最大電流 100 mA 最大電圧 16 V
接点タイミング	Non-shorting
接触抵抗	2 Ω max.
絶縁抵抗	100 MΩ (DC500 V) min.
耐電圧	AC250 V, 60 s

機械的特性

回転止強度	20 mN·m {204 gf·cm} minimum
ポジション数	2
回転トルク	5 mN·m {51 gf·cm} maximum
ステップ角度	250° ± 15°
はんだ付け性	無鉛めっき　Sn-Cu (lead-free)：245 ± 3 °C, 2 ~ 3 s

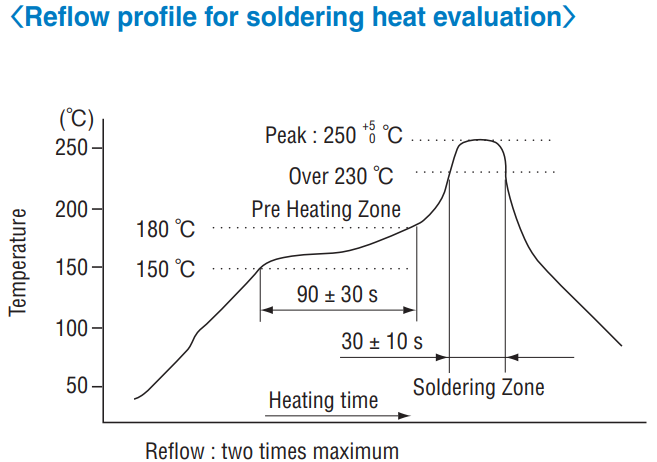

はんだ耐熱性	無鉛めっき　Sn-Cu (Lead-free) フロー：260 ± 3 °C の槽内に端子先端から基板の裏面まで5 〜6 秒間浸漬を2 回リフロー：ピーク温度255 °C 手はんだ：350 ± 10 °C, 3 ~ 4 s
固着性	5 N {0.51 kgf}, 10 s
耐基板曲げ性	Width 90 mm, bend 3 mm, 5 s, 1 time
引きはがし強さ	5 N {0.51 kgf}, 10 s

環境特性

耐久性	50 cycles minimum DC16 V 30 mA
耐振性	振幅 1.5 mm（全振幅）or加速度 98 m/s2,10-500-10 Hz, 3 directions for 3 times each
耐衝撃性	490 m/s2, 11 ms 6 directions for 3 times each
耐湿性（定常状態）	40 °C, 相対湿度 90 ~ 95 %, 240 h
耐熱性	85 °C, 96 h
耐寒性	−40 °C, 96 h
温度サイクル	−40 (0.5 h) ~ 85 °C (0.5 h), 5 cycles

型式表示

CS-32	1	2	Z	E	T	A
シリーズ名	回路数 1:1 回路	接点数 2：2 接点	接点タイミング Z：ノンショーティング（クリック無し）	端子 E：無鉛めっき品（鉛フリー対応）	包装形態 T：テーピング（リール）空欄：ポリ袋	端子形状 A, G：J- リード B, H：ガル・ウィング C：スルーホールピン

型式一覧表

型式	回路構成	設定方向	端子形状	包装数量	CAD
CS-32-12ZETA	1 回路 2 接点クリック無し	上部設定	J- リード	500 pcs. /reel	3D CAD（Any Model）
CS-32-12ZETB	1 回路 2 接点クリック無し	上部設定	ガル・ウィング	500 pcs. /reel	3D CAD（Any Model）
CS-32-12ZEB	1 回路 2 接点クリック無し	上部設定	ガル・ウィング	100 pcs. /pack	3D CAD（Any Model）
CS-32-12ZEA	1 回路 2 接点クリック無し	上部設定	J- リード	100 pcs. /pack	3D CAD（Any Model）
CS-32-12ZEC	1 回路 2 接点クリック無し	上部設定	スルーホールピン	100 pcs. /pack	3D CAD（Any Model）
CS-32-12ZETG	1 回路 2 接点クリック無し	側部設定	J- リード	500 pcs. /reel	3D CAD（Any Model）
CS-32-12ZETH	1 回路 2 接点クリック無し	側部設定	ガル・ウィング	500 pcs. /reel	3D CAD（Any Model）
CS-32-12ZEH	1 回路 2 接点クリック無し	側部設定	ガル・ウィング	100 pcs. /pack	3D CAD（Any Model）
CS-32-12ZEG	1 回路 2 接点クリック無し	側部設定	J- リード	100 pcs. /pack	3D CAD（Any Model）

※ご注文に際しては、上記型式をご確認ください。テーピング仕様は、切り売り致しませんので、リール単位でご注文をお願い致します。

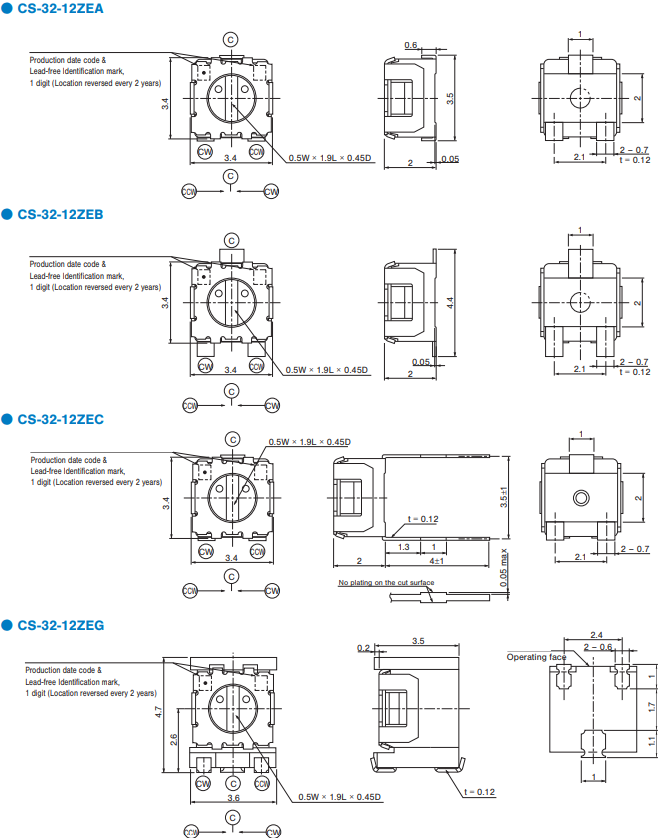

外形図

(Unit:mm)

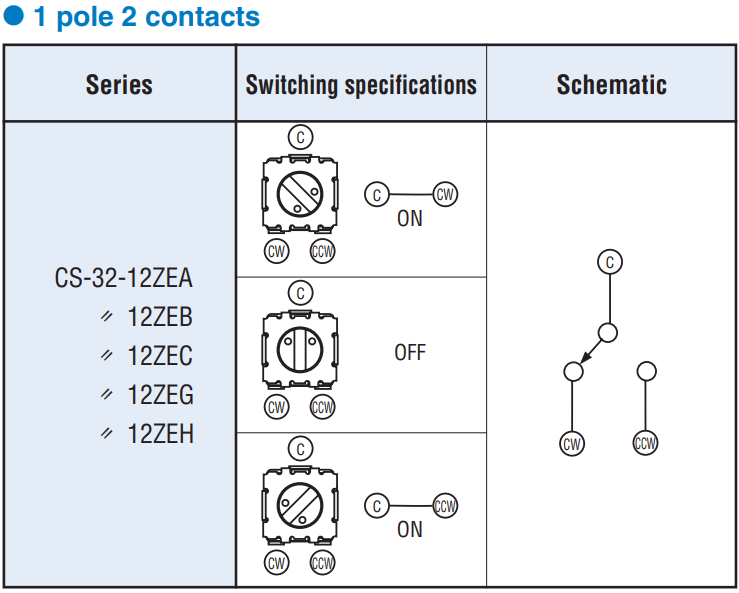

回路図

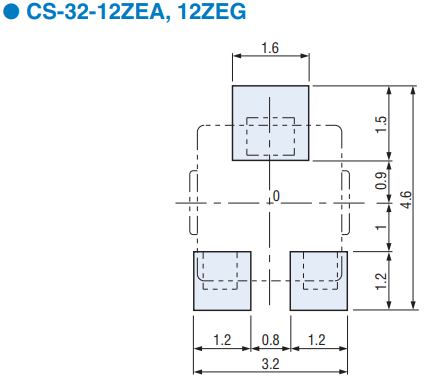

推奨ランドパターン

(Unit:mm)

注１）０点は搭載中心とする
注２）ランド寸法は、（EIAJ RC2161）に従う
注３）このランド寸法は、リフロー用とする

包装仕様

〈テーピングの包装仕様〉
● テーピングは500個/リール単位の包装になりますので、 500 個単位（500 個、1000 個、1500 個…）でのご注文をお願い致します。

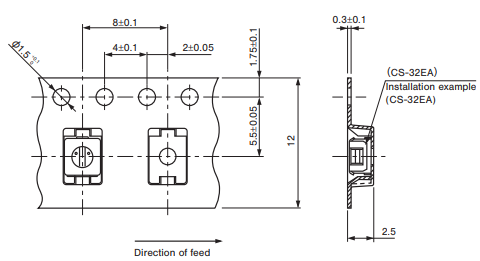

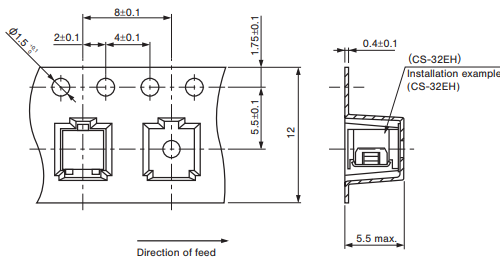

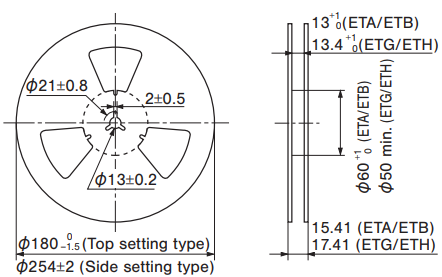

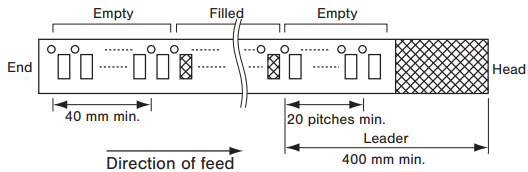

● テーピングリールの箱詰めは、CS-32ZETA, ZETBタイプは、4 リール（2000 個）ごとにCS-32ZETG, ZETHタイプは、1リール（500 個）ごとに製品箱に包装致します。● 製品の脱落は、連続 2 個以内と致します。テープのリーダ部、空部およびリール寸法は図に示します。

(Unit:mm)
