トグルスイッチ 8J
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
ショートトグルスイッチ
FeaturesFeatures
-
8Jショートトグルスイッチは、操作部の寸法が8Aタイプより短かく(6.8mm)、セットの小形化に伴う狭いスペースの効率的利用を目的として設計されています。
-
端子形状は、はんだ端子・PC端子・
-
エポキシケース/耐アーク性に優れた自己消火性(UL94V-0)材料を使用しています。
-
端子-アース間の絶縁/距離が大 (約4mm以上)
-
フラックス侵入防止/工ポキシシールにより、はんだやフラックスが浸入しません。
-
絶縁壁の設置/内部異極間の絶縁性向上、極間短絡を防止し高信頼性を発揮します。
-
UL規格認定品 File No.E43275
-
CSA規格認定品 File No.LR38341
型式表示
| 8 | A | 1 | 01 | 1 | C- | Z |
|---|---|---|---|---|---|---|
|
シリーズ名 |
操作部形状 J: ショートトグル |
極数 1: 単極 |
スイッチ特性 01: ON-ON |
端子形状 1: はんだ端子 2: PC端子 |
接点材質 / メッキ なし: 銀 C: 金メッキ |
※
上記組合わせによる型式のラインアップは、型式一覧表にてご確認をお願いいたします。
型式一覧表
| 型式 | 極数 | 端子形状 | スイッチ特性 | CAD |
|---|---|---|---|---|
| 型式：8J1011-Z | 単極 | はんだ端子 | ON－ON | |
| 型式：8J1021-Z | 単極 | はんだ端子 | ON－OFF－ON | |
| 型式：8J1012-Z | 単極 | PC端子 | ON－ON | |
| 型式：8J1012C-Z★ | 単極 | PC端子 (金接点) | ON－ON | |
| 型式：8J1022-Z★ | 単極 | PC端子 | ON－OFF－ON | |
| 型式：8J2011-Z★ | 2極 | はんだ端子 | ON－ON | |
| 型式：8J2021-Z★ | 2極 | はんだ端子 | ON－OFF－ON | |
| 型式：8J2012-Z | 2極 | PC端子 | ON-ON | |
| 型式：8J3021-Z★ | 3極 | はんだ端子 | ON－OFF－ON | |
| 型式：8J3012-Z★ | 3極 | PC端子 | ON－ON | |
| 型式：8J4011-Z★ | 4極 | はんだ端子 | ON－ON |
★が付されている型式は受注生産品です。
標準仕様
| 最大定格 | 銀接点:AC125V 6A AC250V 3A DC30V 4A 金メッキ接点:AC125V 6A AC250V 3A DC20V 25mA |
|---|---|
| 初期接触抵抗 | 銀接点:10mΩ Max.（DC2～4V 1A） 金メッキ接点:20mΩ Max.（AC200μV 1.5mA） |
| 初期耐電圧 | AC1500V 1分間 |
| 初期絶縁抵抗 | 1000MΩMin. （DC500V) |
| 電気的寿命 | Alternate type:50,000回/cycles Momentary type:25,000回/cycles |
| 使用温度範囲 | －30～＋85℃ |
| 保存温度範囲 | －40～＋85℃ |

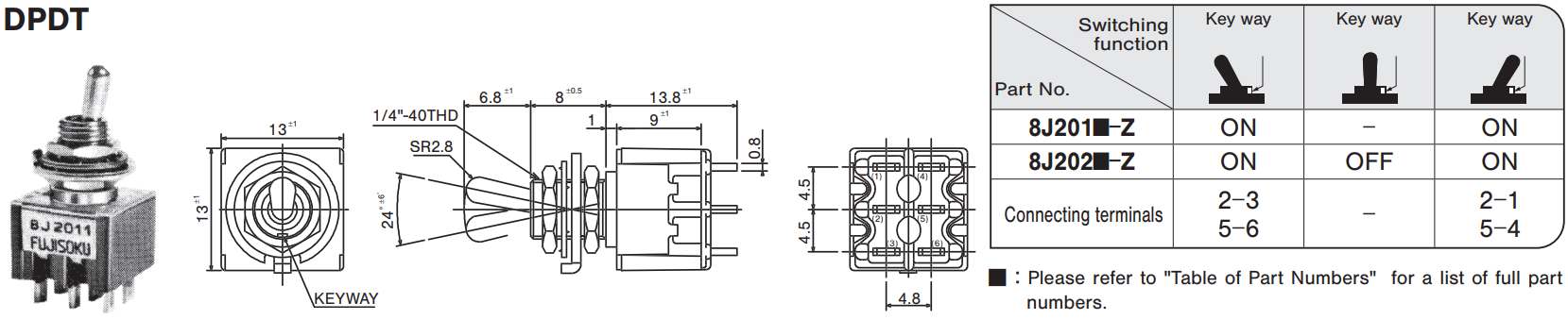

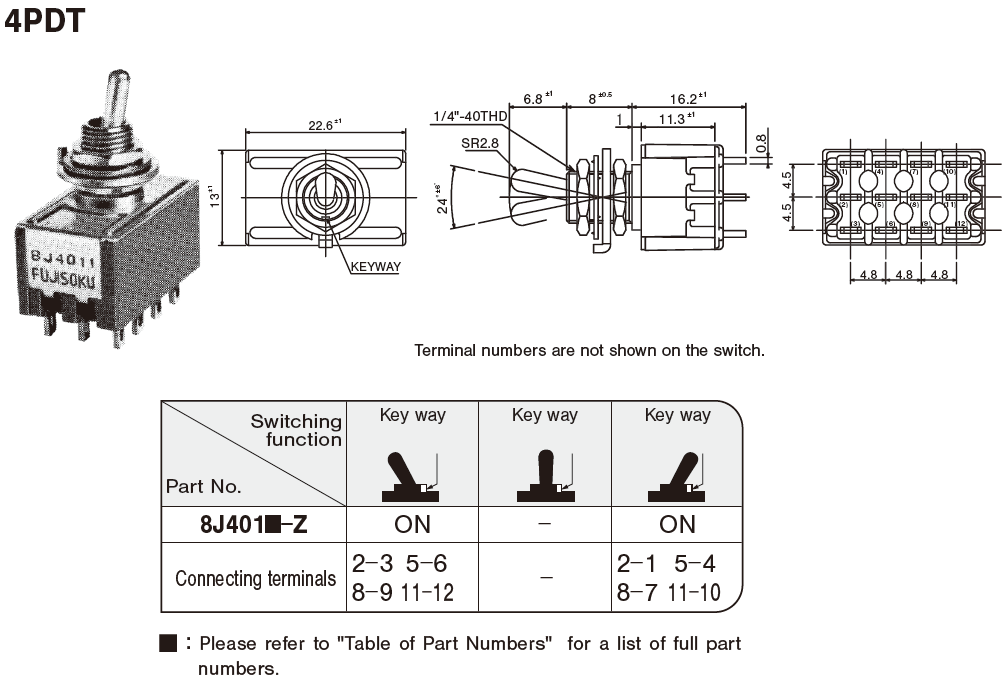

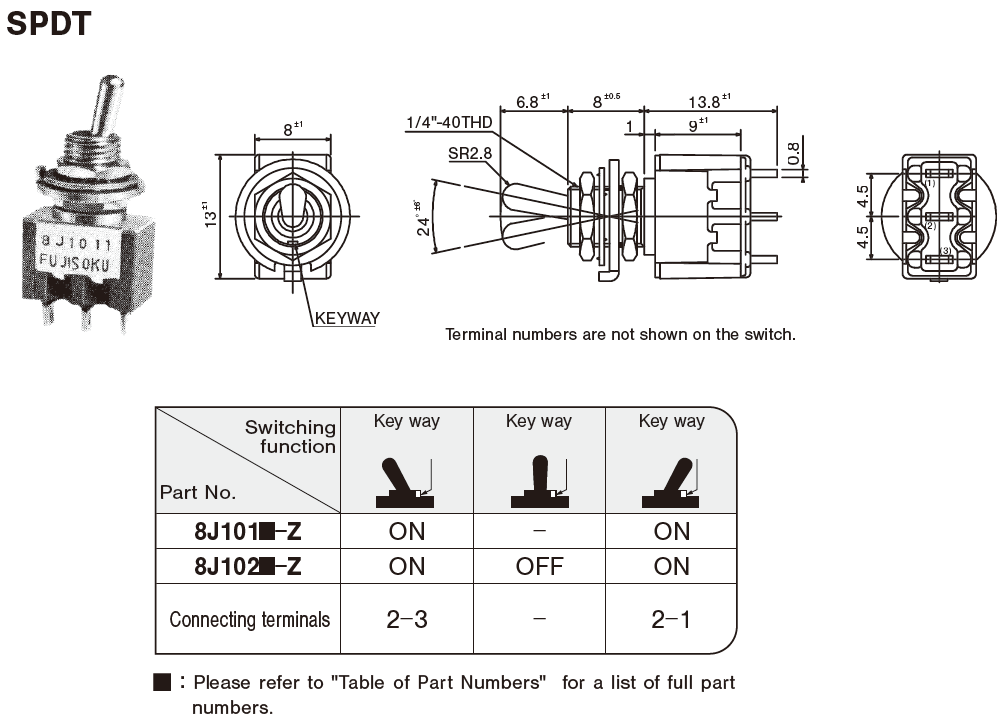

外形寸法図
(Unit：mm)
使用上の注意
はんだ付け仕様
- 手付け/装 置： はんだゴテ ①420℃ Max. 3 sec. Max.
- フローライン/275℃ Max. 6 sec. Max.
- 上記、はんだ付け条件はPC端子タイプのみです。ライトアングル端子は、自動はんだ付けできませんので、はんだ後、1項、手付けの条件にて後付けしてください。
- 共通ランドに2端子以上はんだ付けする場合は、ソルダーレジストで独立させてください。
洗浄仕様
- 溶剤は、フッソ系またはアルコール系のものを、ご使用ください。
- エイト（8G・8GA・8GD・8GSを除く）シリーズは、防水構造になっていないため、PC板洗浄を要する場合は、スイッチ本体に洗浄液がかからないよう半田面をブラシ洗浄して下さい。
- 半田付け後洗浄する場合は、端子部温度が90℃以下または、常温で5分以上放置後洗浄してください。
取り付けについて
- プリント基板取り付け前に端子は曲げないでください。
- スイッチを取り付けた後、スイッチのツマミなどに装置の重量がかかるような置き方は避けてください。
- PC端子タイプのパネル固定はパネルへスイッチネジ本体をネジ止めしてからプリント基板へはんだ付けして下さい。
パネル抜孔図
- ロッキングリングを 使用する場合：取付パネル有効板厚 2.5 mm Max.
- ロッキングリングを 使用しない場合：取付パネル有効板厚 3.5 mm Max.
プリント基板孔あけ寸法
標準付属部品
● 表中の数値は、製品一台当たりの数量です。
エイトスイッチシリーズ選択表
Packaging Specification
(Unit：mm)
環境関連書類
