ロッカー スイッチ SLE6
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
小型ロッカースイッチ
FeaturesFeatures
-
海外規格認定品です。C-US UL 、CSA 、VDE、SEMKO
UL File No.E43275
CSA File No.LR38341
VDE License No.120752
SEMKO File No.1017012 -
パネルへの取付けは、スナップイン方式です。
-
コンパクトタイプのため、省スペース設計に適しています。
-
機器の電源用として最適です。
-
防塵構
-
遮断距離3mm以上
標準仕様
| 定格 | 最大：AC125V 6A/AC250V 4A （抵抗負荷） 最小：AC/DC5V 10mA （抵抗負荷） |
|---|---|
| 初期接触抵抗 | 20mΩ 以下 （DC2～4V 1A） |
| 耐電圧 | AC1500V 1分間 （端子－端子間） |
| 絶縁抵抗 | 100MΩ 以上 （端子－端子間） （DC500V） |
| 電気的寿命 | 10,000回 |
| 作動力 | 2.45～12.7N |
| 使用温度範囲 | －25～＋85℃ |
| 保存温度範囲 | －40～＋85℃ |
型式表示
| SLE | ６ | A | 2 - | 5- | 50 |
|---|---|---|---|---|---|
|
シリーズ名 |
電流容量 6: 6A |
スイッチ特性 A: ON － OFF |
端子形状 Blank: はんだ端子 5: タブ端子#187 |
ロッカー表示 |
ゴムカバー取付 |
型式一覧表
| 型式 | 電流容量 | 端子形状 | スイッチ特性 | 備考 | CAD |
|---|---|---|---|---|---|
| 型式：SLE6A | 6A | はんだ端子 | ON-OFF | — | |
| 型式：SLE6A2 | 6A | タブ端子 (t=0.5) | ON-OFF | — | |
| 型式：SLE6A-5 | 6A | はんだ端子 | ON-OFF | — | |
| 型式：SLE6A2-5 | 6A | タブ端子 (t=0.5) | ON-OFF | — | |
| 型式：SLE6A5-5★ | 6A | タブ端子 (t=0.8) | ON-OFF | — | |
| 型式：SLE6A4-5★ | 6A | R/A端子 | ON-OFF | — | |
| 型式：SLE6A-6 | 6A | はんだ端子 | ON-OFF | — | |
| 型式：SLE6A2-6 | 6A | タブ端子 (t=0.5) | ON-OFF | — | |
| 型式：SLE6A5-6★ | 6A | タブ端子 (t=0.8) | ON-OFF | — | |
| 型式：SLE6A4-6★ | 6A | R/A端子 | ON-OFF | — | |
| 型式：SLE6A-7 | 6A | はんだ端子 | ON-OFF | — | |
| 型式：SLE6A2-7 | 6A | タブ端子 (t=0.5) | ON-OFF | — | |
| 型式：SLE6A4-7★ | 6A | R/A端子 | ON-OFF | — | |
| 型式：SLE6A-9☆ | 6A | はんだ端子 | ON-OFF | — | |
| 型式：SLE6A2-9☆ | 6A | タブ端子 (t=0.5) | ON-OFF | — |
☆が付されている型式は準標準品 /
★が付されている型式は受注生産品 /
▲が付されている型式はお問い合わせ品です。
★が付されている型式は受注生産品 /
▲が付されている型式はお問い合わせ品です。

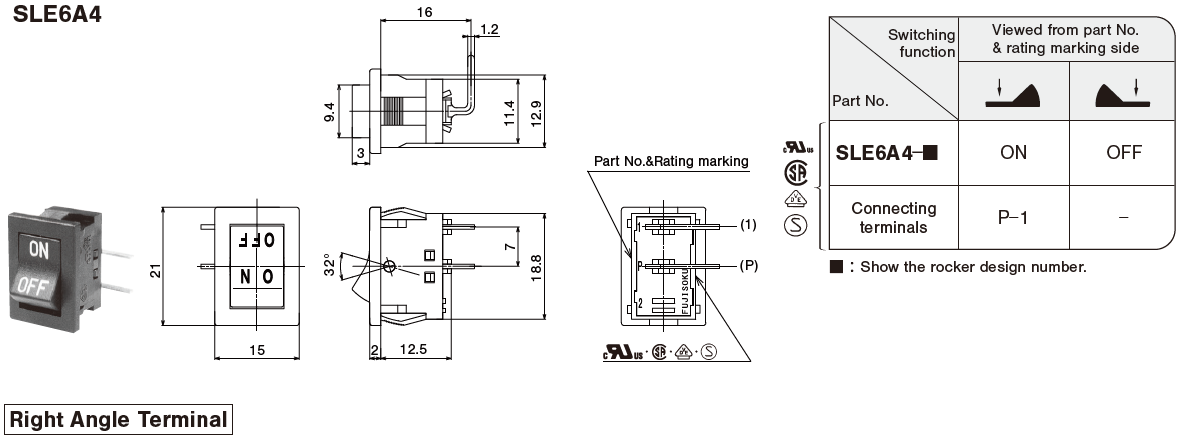

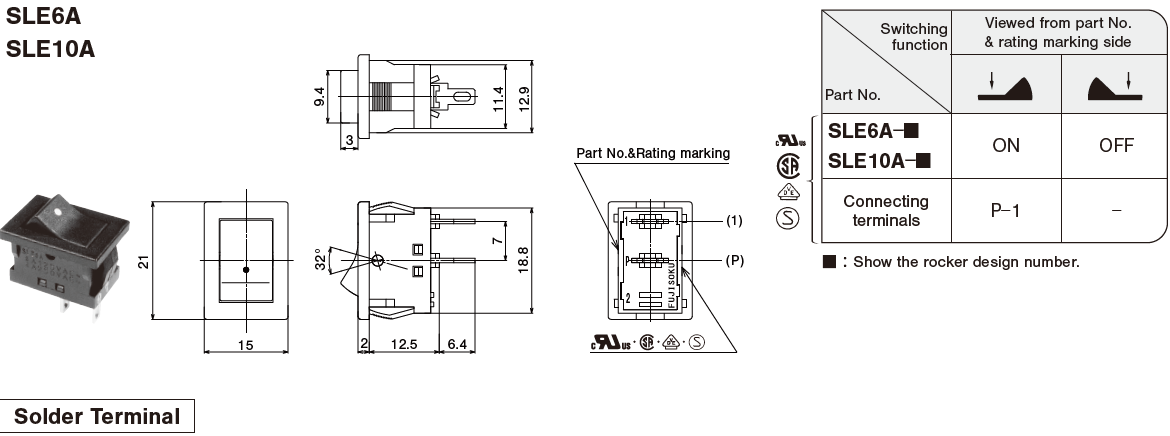

外形寸法図
(Unit:mm)

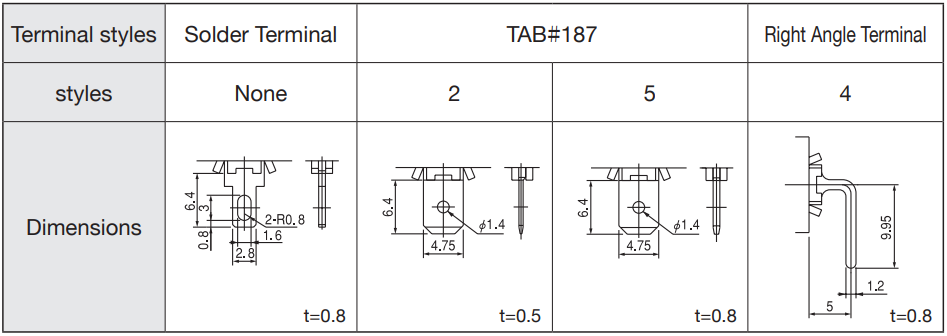

端子形状

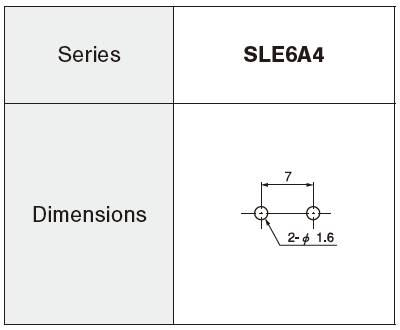

プリント基板孔あけ寸法図
パネル抜孔図
取扱注意事項
1. はんだ付け仕様
⑴手付け
装 置：はんだゴテ
380℃, Max.; 3 seconds, Max.
※タブ端子ははんだ付けできません。
2. パネル取付時の取扱事項
パネル抜孔部裏面角部はエッジとなるよう加工して下さい。 また、パネルを塗装する場合はエッジ部に塗料が溜まらない様注意 して下さい。 一度パネルへ取付けたスイッチを取り外し再度パネルへ取付けて使 用することは避けて下さい。
ロッカースイッチ専用スイッチガード
■特長
クリアーな視認性とワンタッチ取り付けによる作業の省力化
■用途
小形口ッカースイッチ
（取り付け孔寸法19.2X12.9） の誤動作防止用に最適
■仕様
部品名：スイッチガード
品 番：140007250027
色 調：黒（カバー部透明）
■適用スイッチ
●SLE6シリーズ
●SL10Kシリーズ
●SLE10シリーズ
●SLE210Kシリーズ
※SLE10Kタイプには使用できません。
