極超小型ロッカースイッチ
FeaturesFeatures
-
極超小形/従来のAシリーズの1/2体積比です。
-
ハンダ付後の丸洗い洗浄が可能です。
-
端子取付は0.1 インチピッチです。
-
操作性は独立した節度機構により軽快なフィーリングです。
-
接触信頼性はクリップコンタクトにより長期安定性があります。
-
接触部に金メッキを施してありますので微小電流領域での使用に最適。
-
全モールドタイプのため、静電気による誤動作を防止します。
型式表示
| F | L | 1 | D- | 2 | M- | Z |
|---|---|---|---|---|---|---|
|
シリーズ名 |
操作部形状 L：ロッカ－タイプ |
極数 1：単極 |
スイッチ特性 D:ON‒ON |
端子形状 2：PC端子 |
操作部形状 M：スタンダード |
型式一覧表
| 型式 | 極数 | スイッチ特性 | 端子形状 | 操作部形状 | CAD |
|---|---|---|---|---|---|
| 型式：FL1D-2M-Z | 単極 | ON-ON | PC 端子 | スタンダード | |
| 型式：FL1D-5M-Z★ | 単極 | ON-ON | R/A 端子 | スタンダード |
★が付されている型式は受注生産品です。
標準アクセサリー
| 種類 | 型式 | 色調 | 外形寸法図 |
|---|---|---|---|
| レバー | 140000050858 | 白 |  |
| 140000050860 | 黒 | ||
| 140000050861 | グレー | ||
| ロッカー | 140000481410 | 白 |  |
| 140000481412 | 黒 | ||
| ロッカー | 140000481594 | 白 |  |
| 140000481597 | グレー |
※
ご注文時にレバーかロッカーのいずれか1つの型式をご指定ください。
標準仕様
| 定格 | 最大定格：0.4VA（DC28V以下） 最小定格：DC20mV 1μA |
|---|---|
| 初期接触抵抗 | 100mΩ以下 (AC200μV 1.5mA） |
| 耐電圧 | AC250V 1分間 |
| 絶縁抵抗 | 500MΩ以上（DC250V） |
| 電気的寿命 | 最大定格で10,000回 最小定格で50,000回 |
| 使用温度範囲 | －40℃～＋85℃ |
| 保存温度範囲 | －40℃～＋85℃ |
外形図
(Unit:mm)

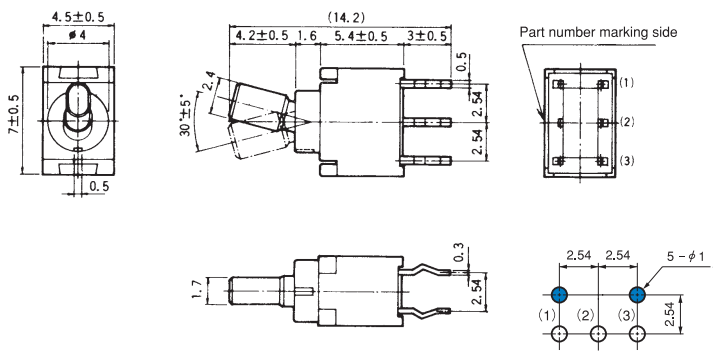

● PCストレート
プリント基板孔あけ寸法図（Top view)

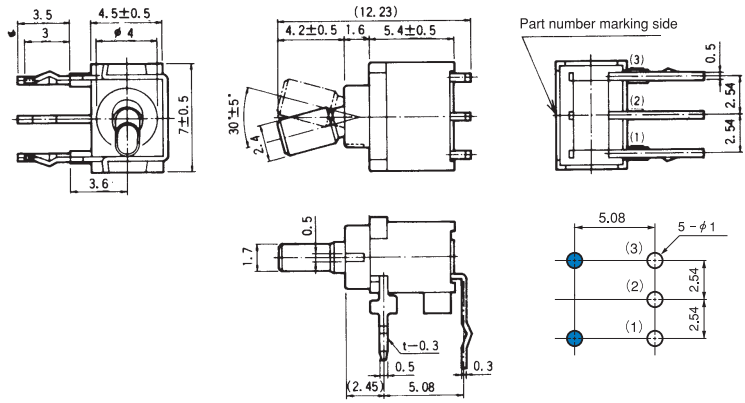

● ライトアングル
プリント基板孔あけ寸法図（Top view)
はんだ付条件
⑴手付け／
装 置：はんだゴテ

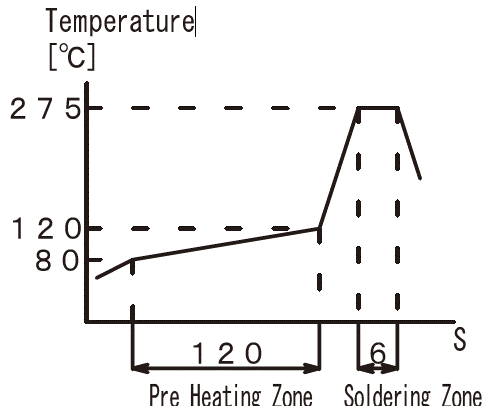

⑵フローライン／
装置：噴流式または浸漬式
275℃; 6 seconds, Max.

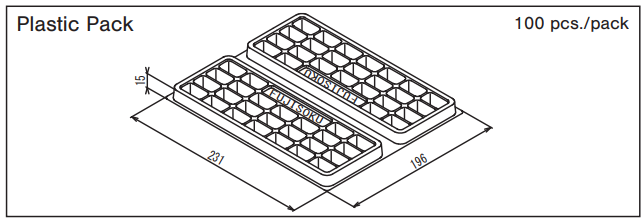

包装仕様
(Unit:mm)
環境関連書類
