ロッカースイッチ SLE210K
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
突入電流100A対応の小型ロッカースイッチ
FeaturesFeatures
-
C-US UL, SEMKO規格認定品です。
UL File No. E43275 / SEMKO File No. 1312457 -
パネルへの取付けは、スナップイン方式です。
-
コンパクトタイプのため、省スペース設計に適しています。
-
機器の電源用として最適です。
-
防塵構造
-
突入電流 100 A タイプです。
-
遮断距離 3 mm 以上。
標準仕様
定格 | 負荷の種類 | 誘導負荷 | 抵抗負荷 | |||
|---|---|---|---|---|---|---|
| 突入電流（力率＝0.6） | AC125V | AC250V | AC125V 10A AC250V 10A （力率＝1.0） |
|||
| 100A | 60A | 100A | 60A | |||
| 遮断電流（力率＝0.9） | 10A | 10A | 10A | 10A | ||
| 最 小 | AC/DC5V 10mA（抵抗負荷） | |||||
| C-ULUS | AC125V 6A・AC250V 6A （抵抗負荷） | |||||
| 初 期 接 触 抵 抗 | 20mΩ 以下 （ DC2～4V 1A） | |||||
| 初期耐電圧 | AC1500V 1分間 | |||||
| 初期絶縁抵抗 | 100MΩ 以上 （DC500V） | |||||
| 電気的寿命（ 回） | 5,000 | 10,000 | 5,000 | 10,000 | 10,000 | |
| 作動力 | 3.92～12.7N | |||||
| 使用温度範囲 | －25～＋85℃ | |||||
| 保存温度範囲 | －40～＋85℃ | |||||
型式表示
| SLE | 2 | 10 | K | 2 | - 5 |
|---|---|---|---|---|---|
|
シリーズ名 |
極数 2: 2極 |
電流容量 10: 10 A |
スイッチ特性 K: ON－OFF |
端子形状 Blank: はんだ端子 2: TAB#187 (t=0.8) 4: PC R/A 9: PC L/A 10: PC V/M |
Rocker design 下記ご参照ください |
型式一覧表
| 型式 | フレーム色およびロッカー色 | 文字色 | SW特性 | 端子形状 | CAD |
|---|---|---|---|---|---|
| 型式：SLE210K☆ | 黒色 | 白色 | ON－OFF | はんだ端子 | |
| 型式：SLE210K2 | 黒色 | 白色 | ON－OFF | タブ端子 #187 | |
| 型式：SLE210K4★ | 黒色 | 白色 | ON－OFF | ライトアングル端子 | |
| 型式：SLE210K-5★ | 黒色 | 白色 | ON－OFF | はんだ端子 | |
| 型式：SLE210K2-5 | 黒色 | 白色 | ON－OFF | タブ端子 #187 | |
| 型式：SLE210K-6 | 黒色 | 白色 | ON－OFF | はんだ端子 | |
| 型式：SLE210K2-6 | 黒色 | 白色 | ON－OFF | タブ端子 #187 | |
| 型式：SLE210K4-6☆ | 黒色 | 白色 | ON－OFF | ライトアングル端子 | |
| 型式：SLE210K11-6★ | 黒色 | 白色 | ON－OFF | バーチカル端子 | |
| 型式：SLE210K-7★ | 黒色 | 白色 | ON－OFF | はんだ端子 | |
| 型式：SLE210K2-7 | 黒色 | 白色 | ON－OFF | タブ端子 #187 | |
| 型式：SLE210K-9 | 黒色 | 白色 | ON－OFF | はんだ端子 | |
| 型式：SLE210K2-9 | 黒色 | 白色 | ON－OFF | タブ端子 #187 |
☆が付されている型式は準標準品 / です。
★が付されている型式は受注生産品です。
★が付されている型式は受注生産品です。
※1)
上記のレフトアングル 3 型式は「特殊品」として2023年12月20日以降も存続しますが、カタログ販売は終了しました。

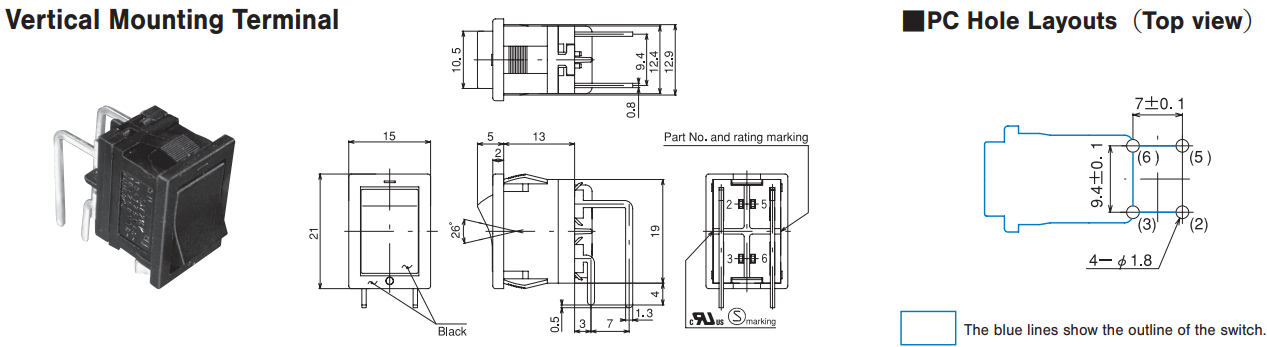

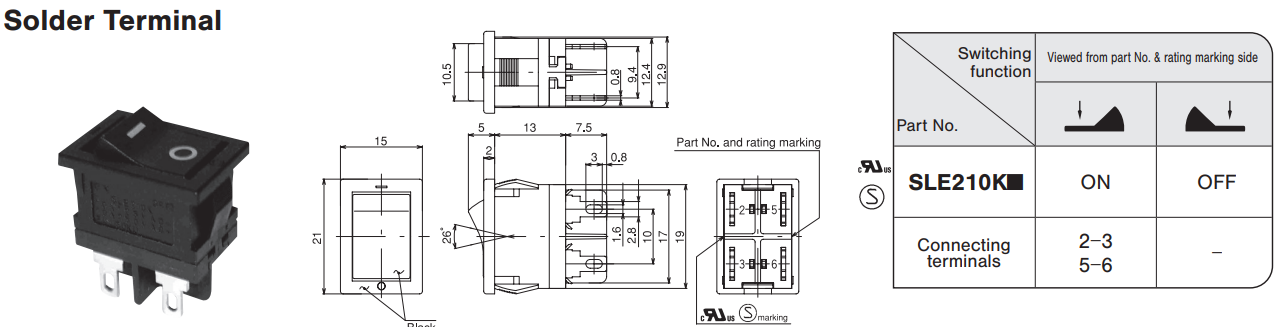

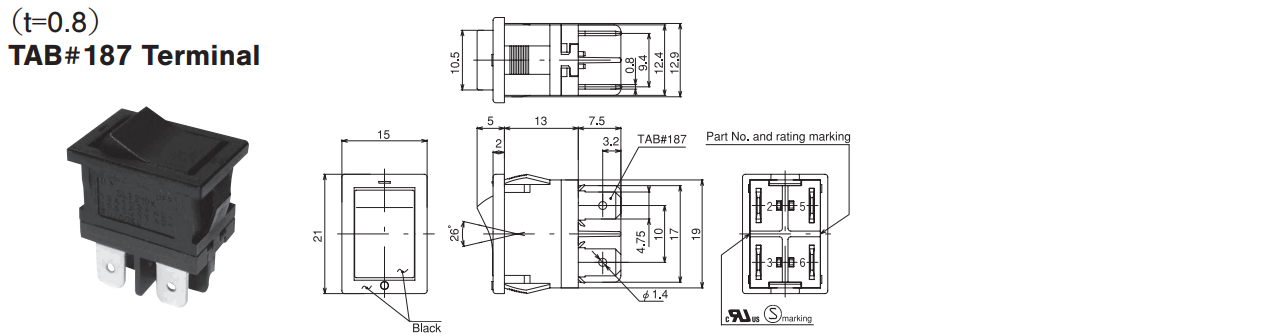

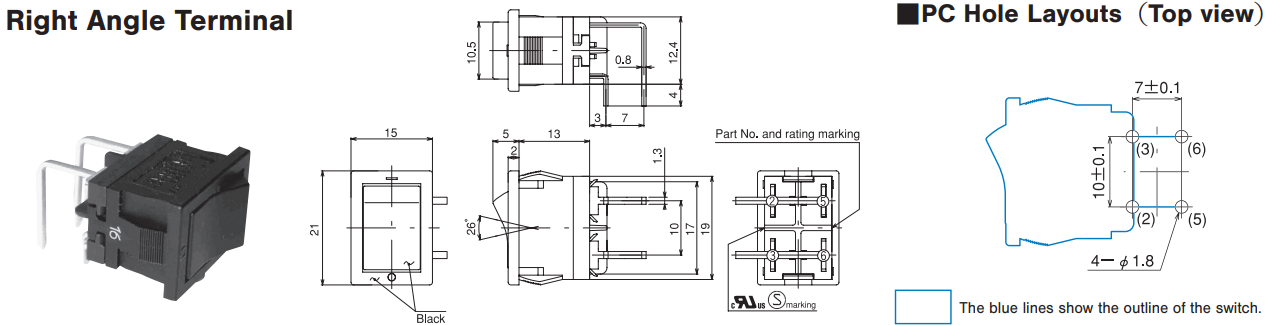

外形寸法図
(Unit:mm)

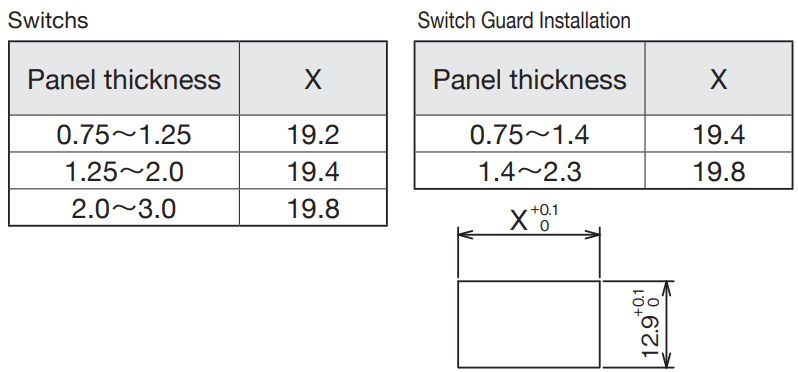

パネル抜孔図
取扱注意事項
1. はんだ付け仕様
⑴手付け
装 置：はんだゴテ
380℃, Max.; 3 seconds, Max.
※タブ端子ははんだ付けできません。
2. パネル取付時の取扱事項
パネル抜孔部裏面角部はエッジとなるよう加工して下さい。 また、パネルを塗装する場合はエッジ部に塗料が溜まらない様注意 して下さい。 一度パネルへ取付けたスイッチを取り外し再度パネルへ取付けて使 用することは避けて下さい。
ロッカースイッチ専用スイッチガード
■特長
クリアーな視認性とワンタッチ取り付けによる作業の省力化
■用途
小形口ッカースイッチ
（取り付け孔寸法19.2X12.9） の誤動作防止用に最適
■仕様
部品名：スイッチガード
品 番：140007250027
色 調：黒（カバー部透明）
■適用スイッチ
●SLE6シリーズ
●SL10Kシリーズ
●SLE10シリーズ
●SLE210Kシリーズ
※SLE10Kタイプには使用できません。

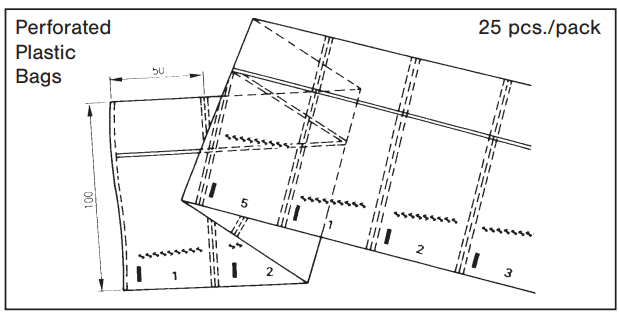

包装仕様
環境関連書類
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
