スライドスイッチ MFS

  • MFS
    MFS
  • MFS
    MFS

お問い合わせ

●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
DigiKey通販サイトへ
MOUSER通販サイトへ
chip1stop通販サイトへ
RS通販サイトへ
marutsu通販サイトへ

共通仕様

  • 初期接触抵抗:AC200 μV 1.5mA 1KHzにて測定
  • 耐電圧：AC500Vにて測定
  • 絶縁抵抗：DC500Vにて測定
  • 使用温度範囲：－10℃～＋70℃
  • 電気的寿命:5,000 cycles

型式表示

MFS101D-6 -Z

シリーズ名

極数

101:単極
201:2極
401:4極

スイッチ特性

D:単極または3極/ON ー ON
EA:単極または3極/ONーONーON
N:2極または4極/ON ー ON
PA:2極または4極/ ONーONーON

登録番号



型式一覧表

型式定格初期接触抵抗絶縁抵抗作動力切換タイミングCAD
MFS101D－6－Z Max. DC10V 0.3A (Resistive load)
Min. DC5V 10mA (Resistive load)		 20mΩ Max. 100MΩ min. 0.98～2.94N Non-shorting

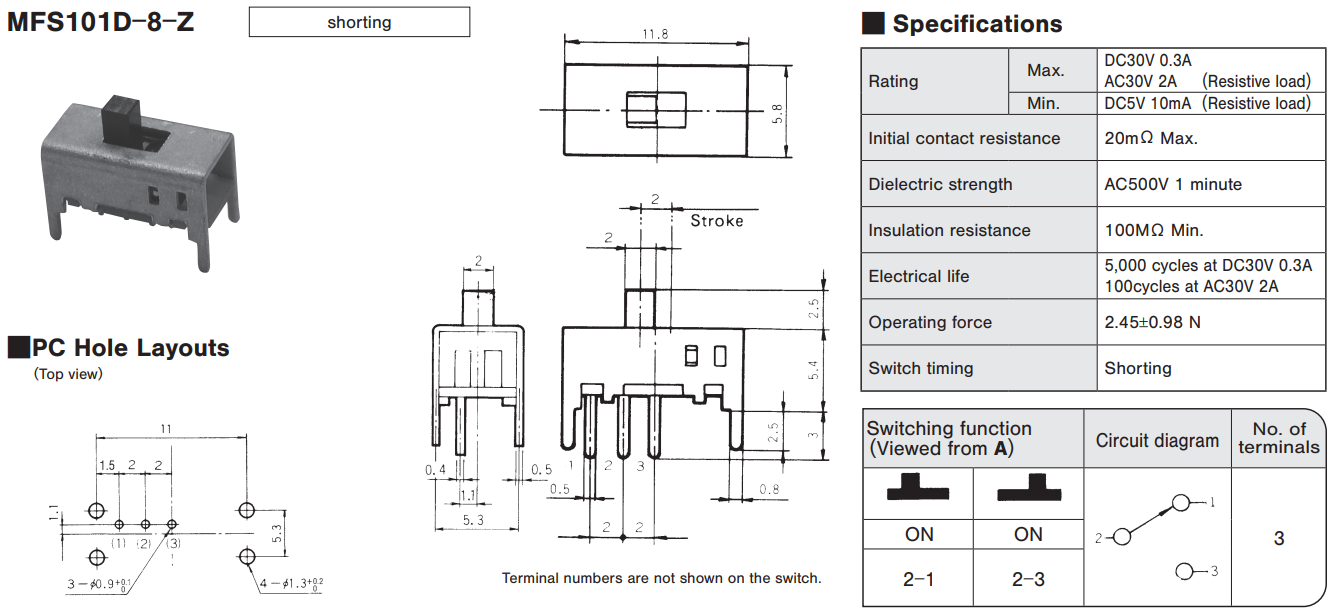

MFS101D－8－Z Max. DC30V 0.3A AC30V 2A(Resistive load)
Min. DC5V 10mA (Resistive load)		 20mΩ Max. 100MΩ min. 2.45±0.98 N Shorting

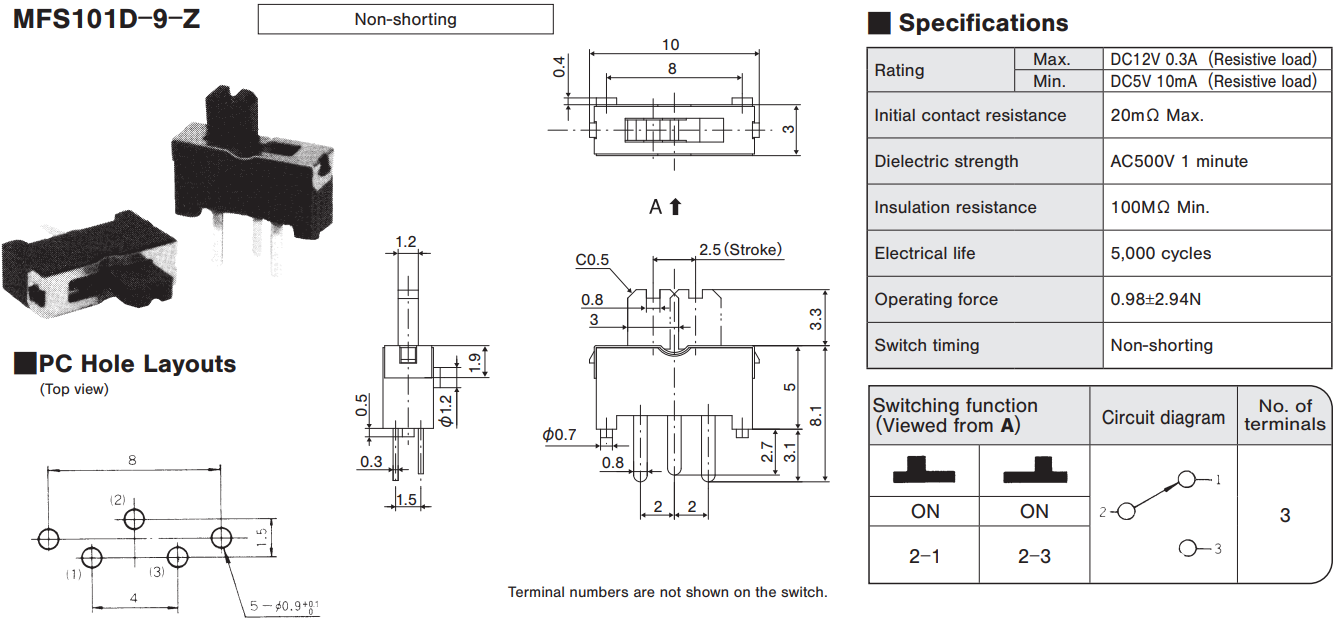

MFS101D－9－Z Max. DC12V 0.3A (Resistive load)
Min. DC5V 10mA (Resistive load)		 20mΩ Max. 100MΩ min. 0.98±2.94N Non-shorting

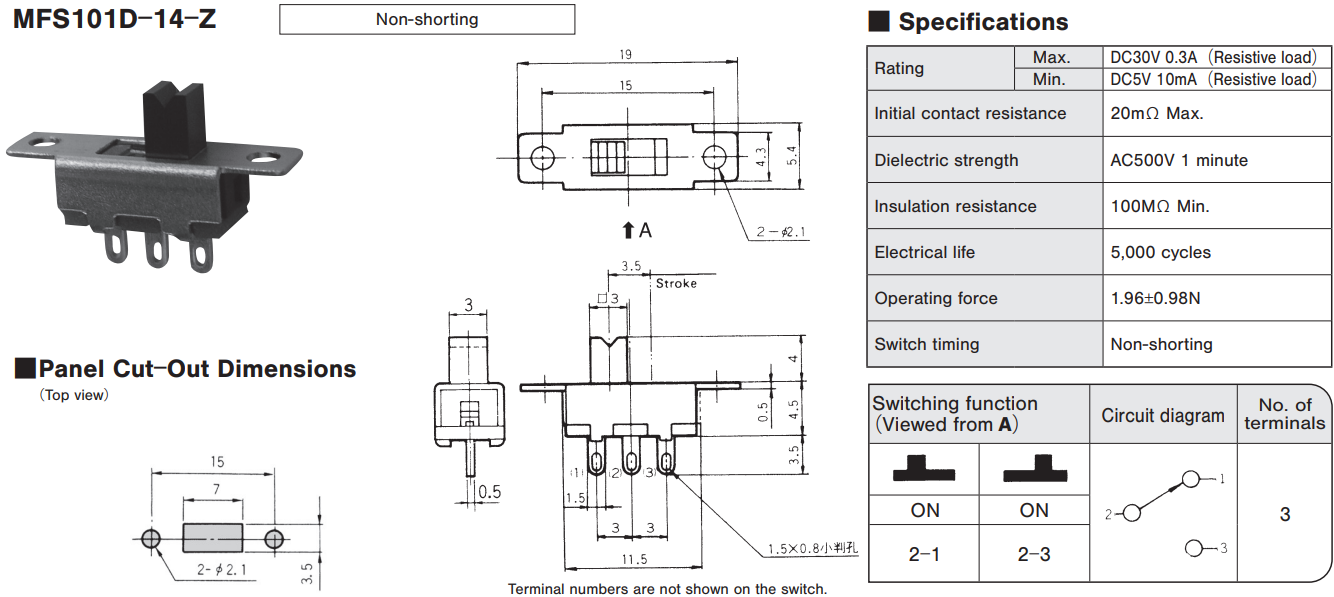

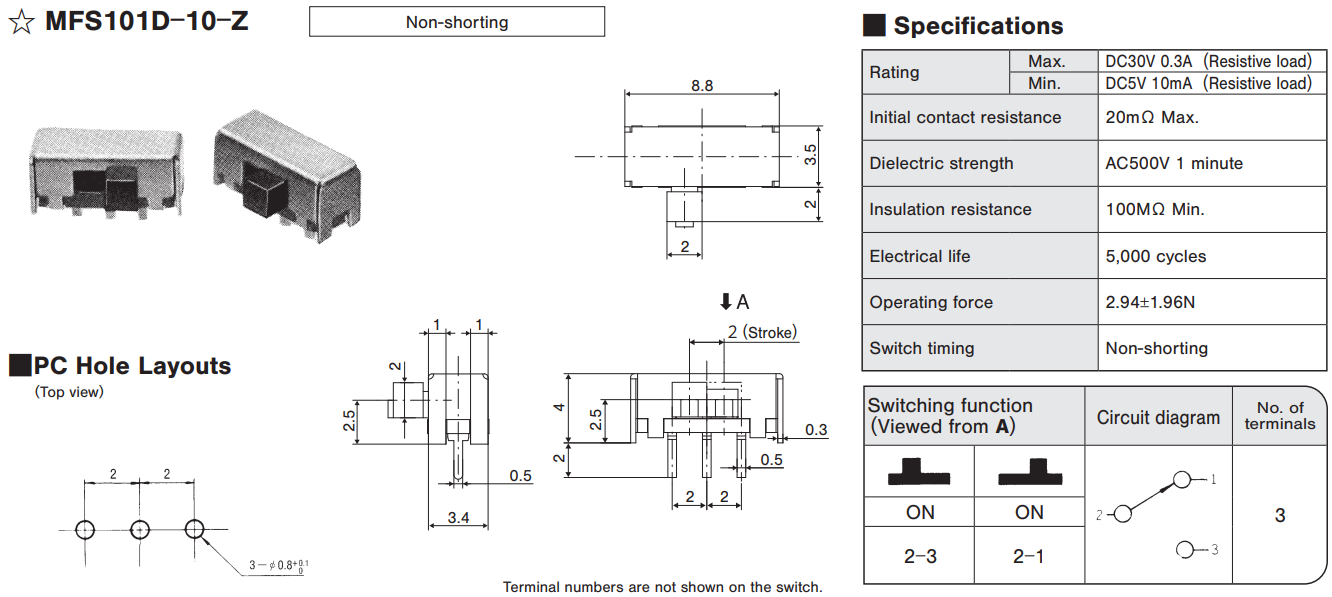

☆ MFS101D－10－Z Max. DC30V 0.3A (Resistive load)
Min. DC5V 10mA (Resistive load)		 20mΩ Max. 100MΩ min. 2.94±1.96N Non-shorting
MFS101D－14－Z Max. DC30V 0.3A (Resistive load)
Min. DC5V 10mA (Resistive load)		 50mΩ Max. 100MΩ min. 1.96±0.98N Non-shorting

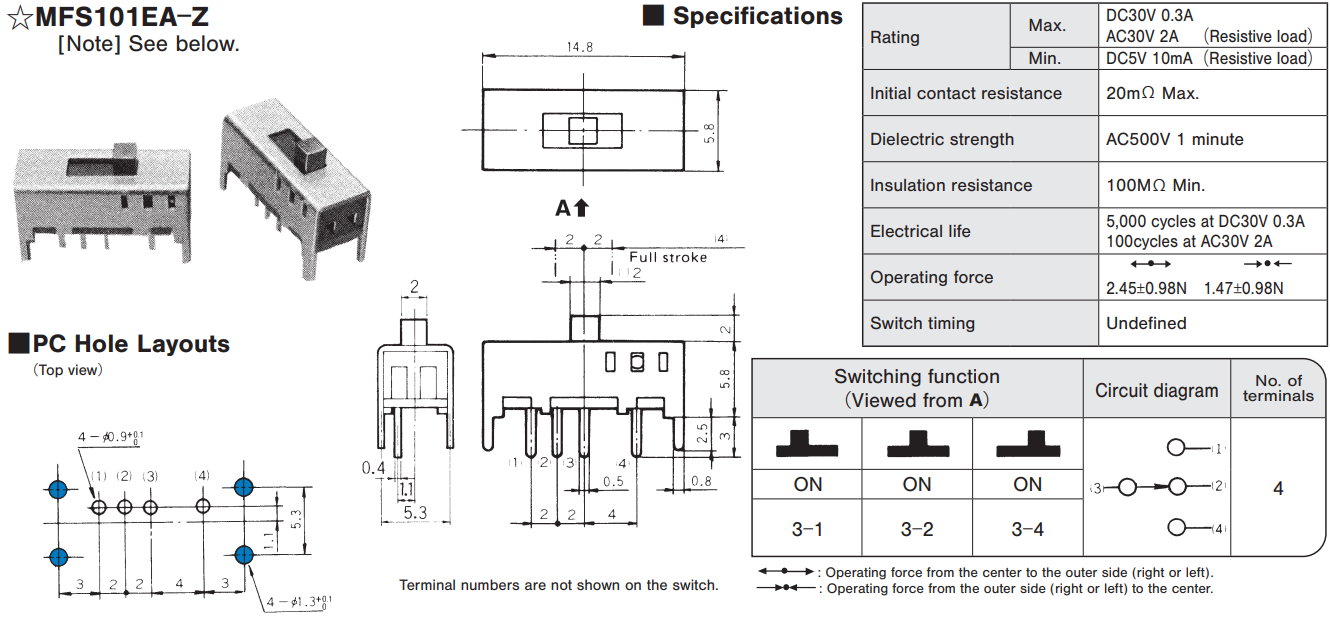

☆MFS101EA－Z Max. DC30V 0.3A/ AC30V 2A (Resistive load)
Min. DC5V 10mA (Resistive load)		 50mΩ Max. 100MΩ min. 2.45±0.98N/
1.47±0.98N		 指定なし

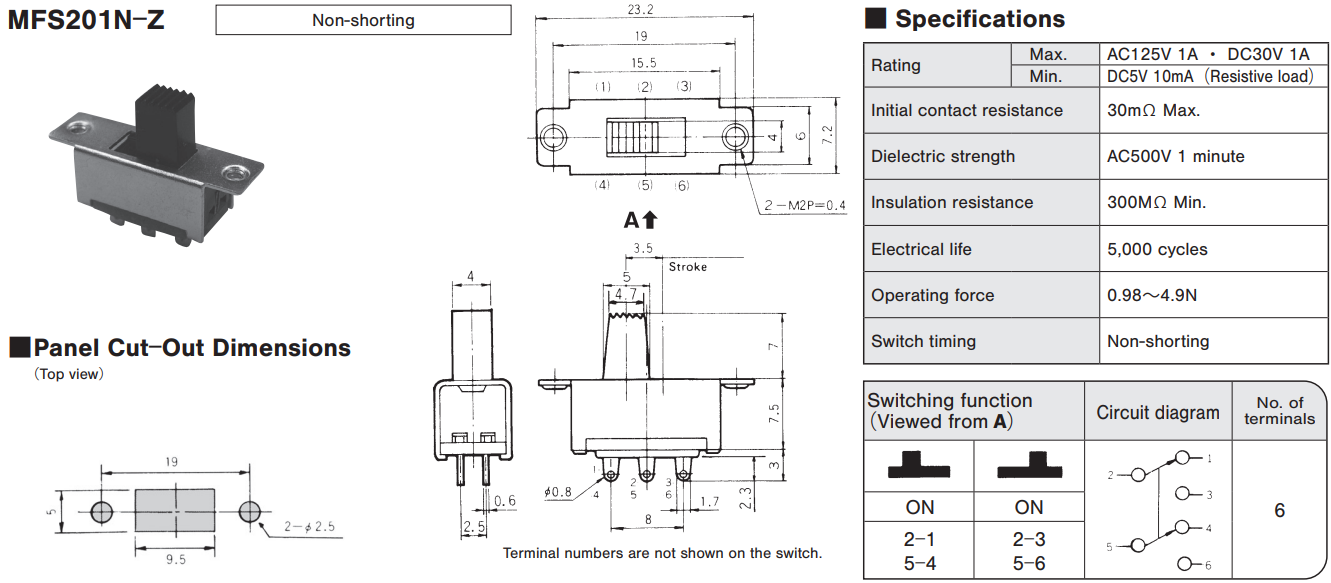

MFS201N－Z Max.AC125V 1A/ DC30V 1A
Min. DC5V 10mA (Resistive load)		 30mΩ Max. 100MΩ min. 0.98～4.9N Non-shorting

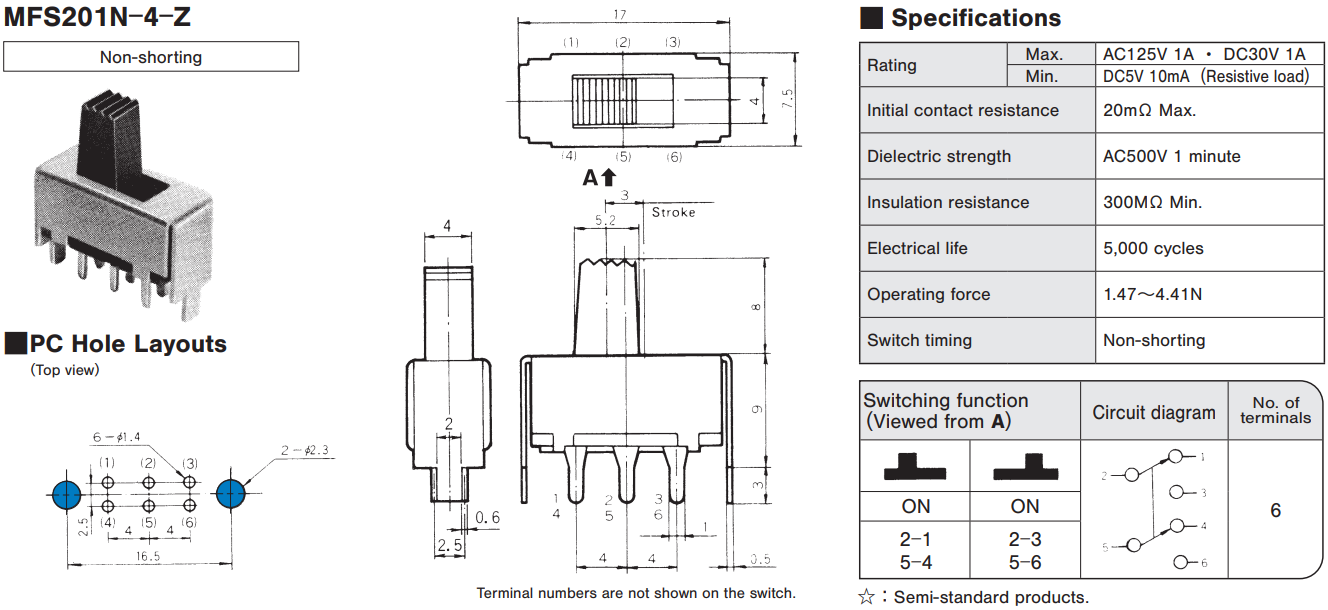

MFS201N－4－Z Max.AC125V 1A / DC30V 1A
Min. DC5V 10mA (Resistive load)		 20mΩ Max. 300MΩ min. 1.47～4.41N Non-shorting
MFS201N－9－Z Max.AC125V 1A/ DC30V 1A
Min. DC5V 10mA (Resistive load)		 20mΩ Max. 300MΩ min. 1.47～4.41N Non-shorting

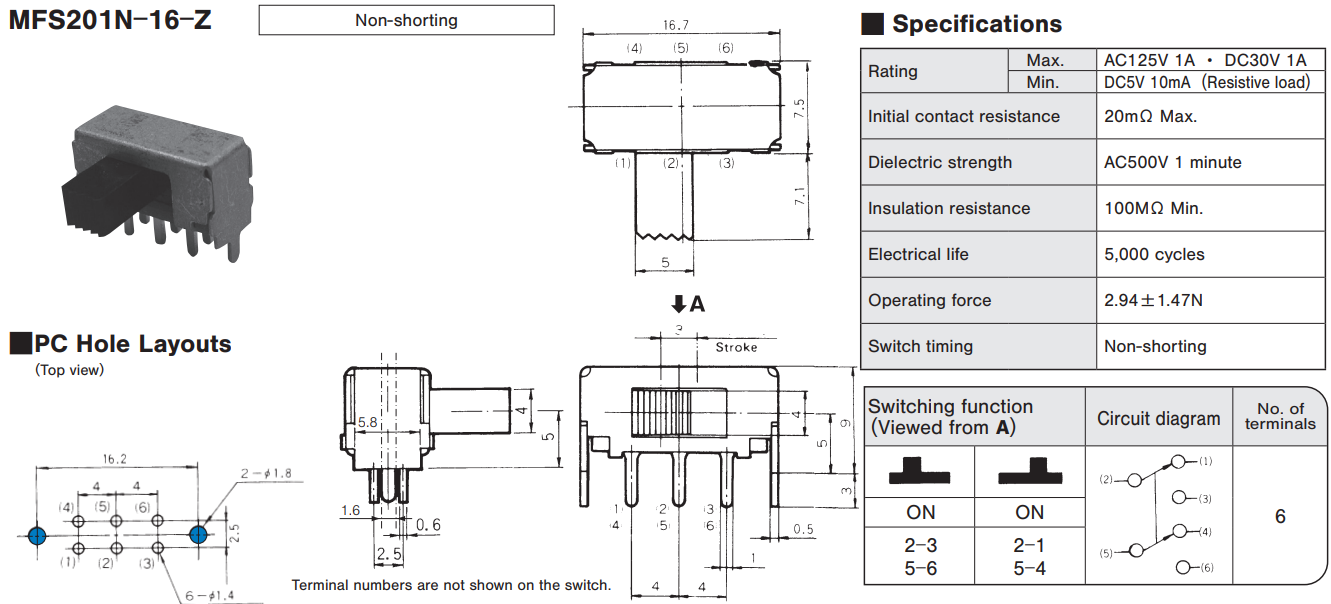

MFS201N－16－Z Max.AC125V 1A/ DC30V 1A
Min. DC5V 10mA (Resistive load)		 20mΩ Max. 100MΩ min. 2.94±1.47N Non-shorting

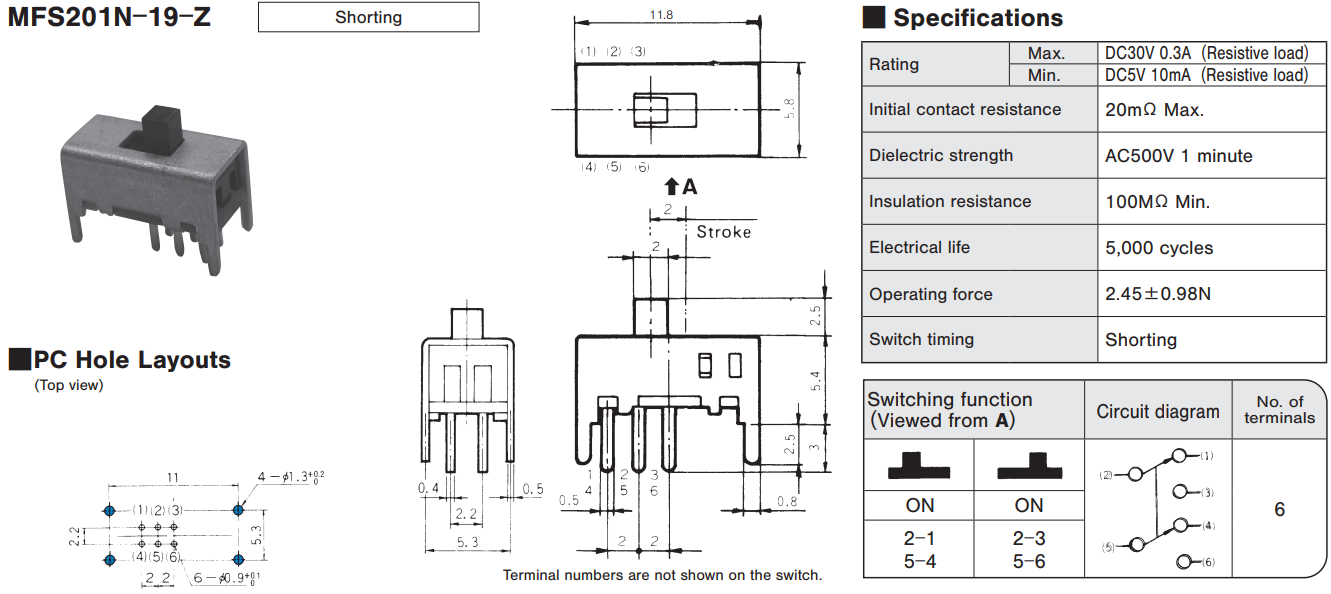

MFS201N－19－Z Max.DC30V 0.3A (Resistive load)
Min. DC5V 10mA (Resistive load)		 20mΩ Max. 100MΩ min. 2.45±0.98N Shorting

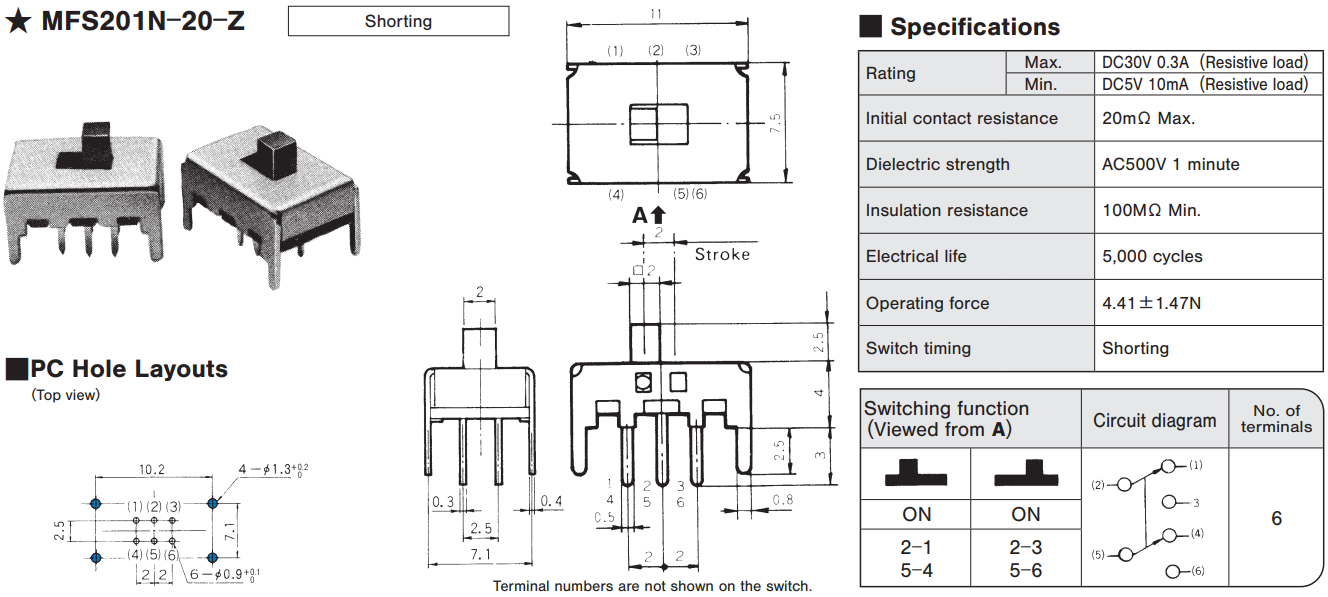

★ MFS201N－20－Z Max.DC30V 0.3A (Resistive load)
Min. DC5V 10mA (Resistive load)		 20mΩ Max. 100MΩ min. 4.41±1.47N Shorting

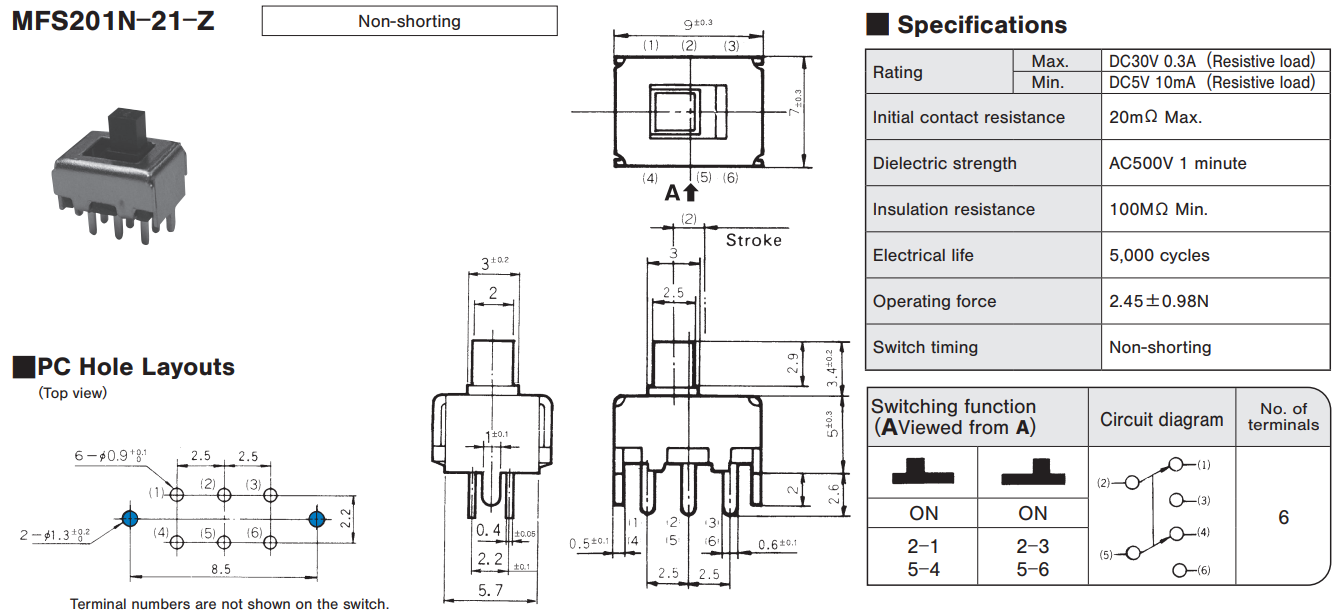

MFS201N－21－Z Max.DC30V 0.3A (Resistive load)
Min. DC5V 10mA (Resistive load)		 20mΩ Max. 100MΩ min. 2.45±0.98N Non-shorting
MFS201N－23－Z Max.DC30V 0.3A (Resistive load)
Min. DC5V 10mA (Resistive load)		 20mΩ Max. 100MΩ min. 3.92±2.45N Non-shorting

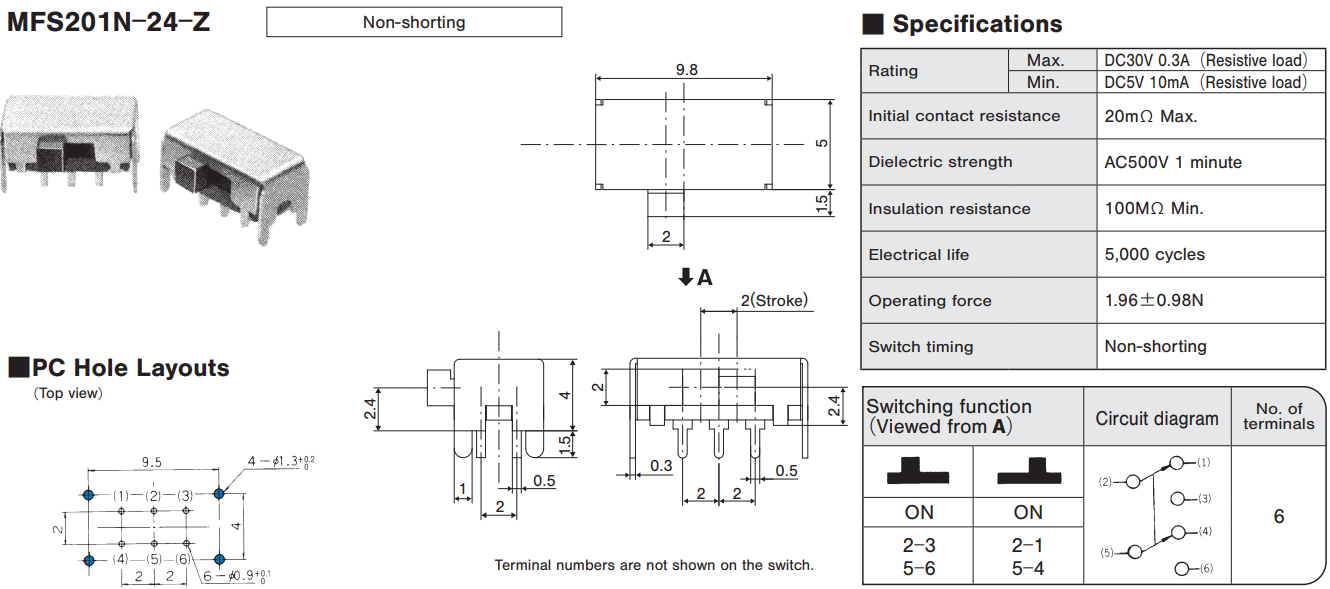

MFS201N－24－Z Max.DC30V 0.3A (Resistive load)

Min. DC5V 10mA (Resistive load)		 20mΩ Max. 100MΩ min. 1.96±0.98N Non-shorting

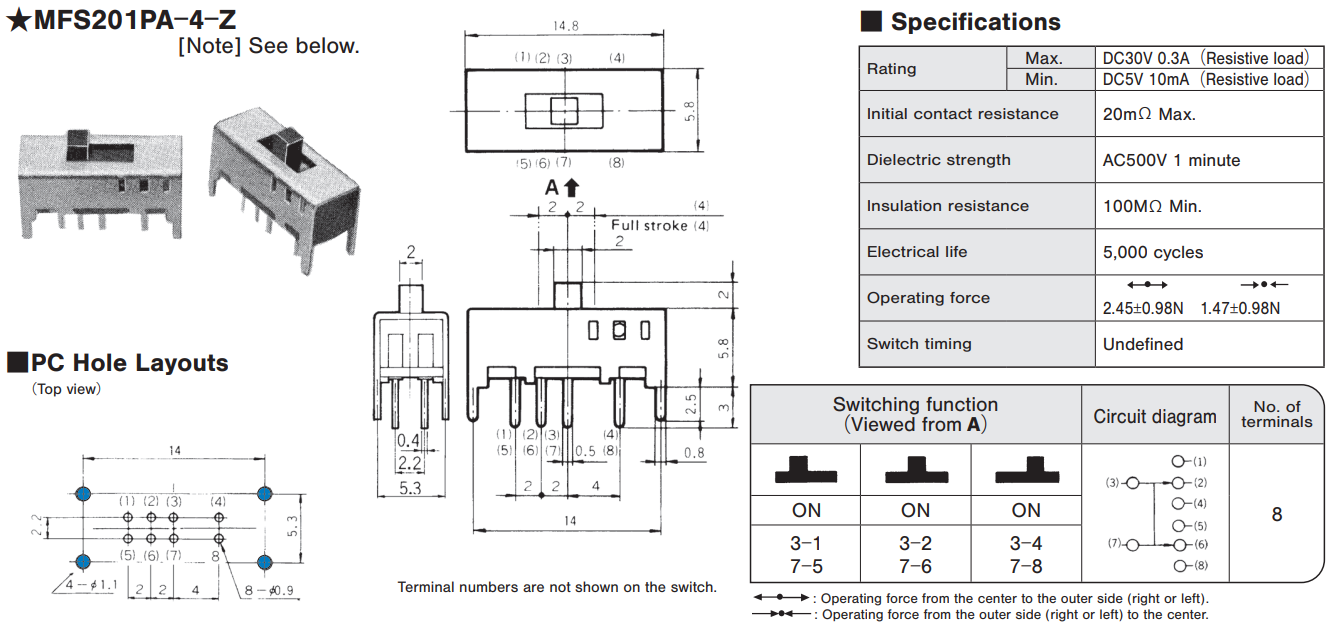

★MFS201PA－4－Z Max.DC30V 0.3A (Resistive load)
Min. DC5V 10mA (Resistive load)		 20mΩ Max. 100MΩ min.

2.45±0.98N/
1.47±0.98N

 指定なし

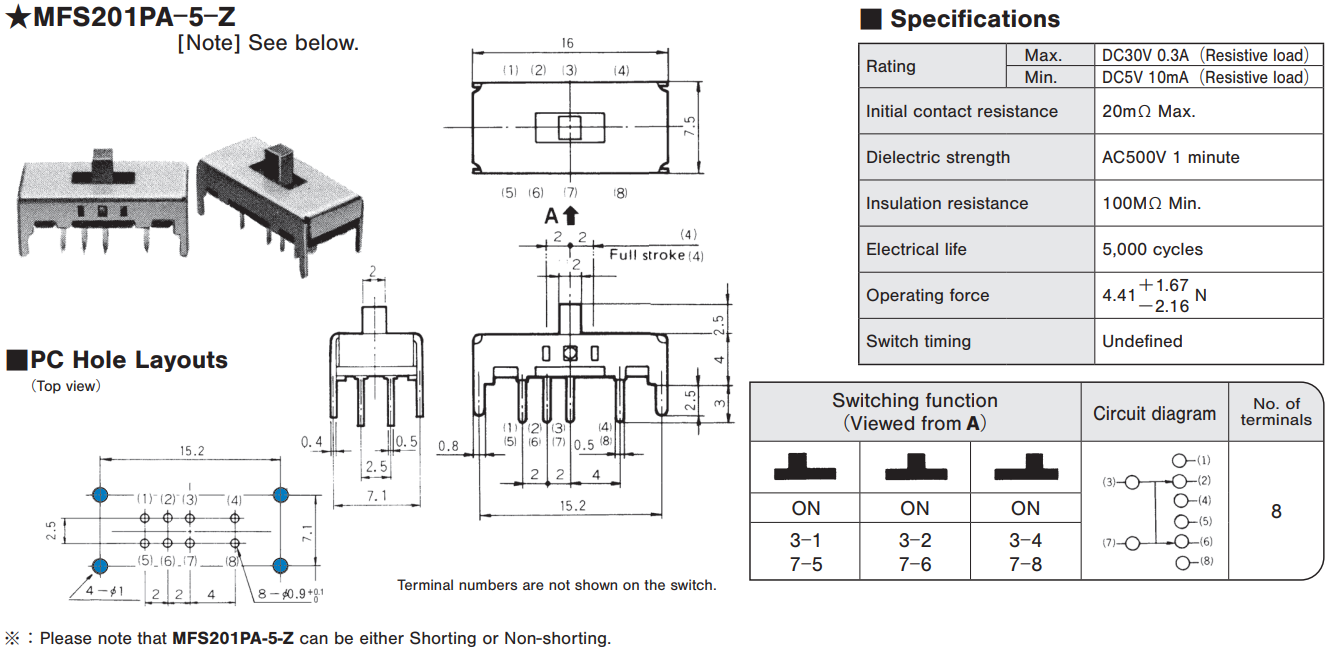

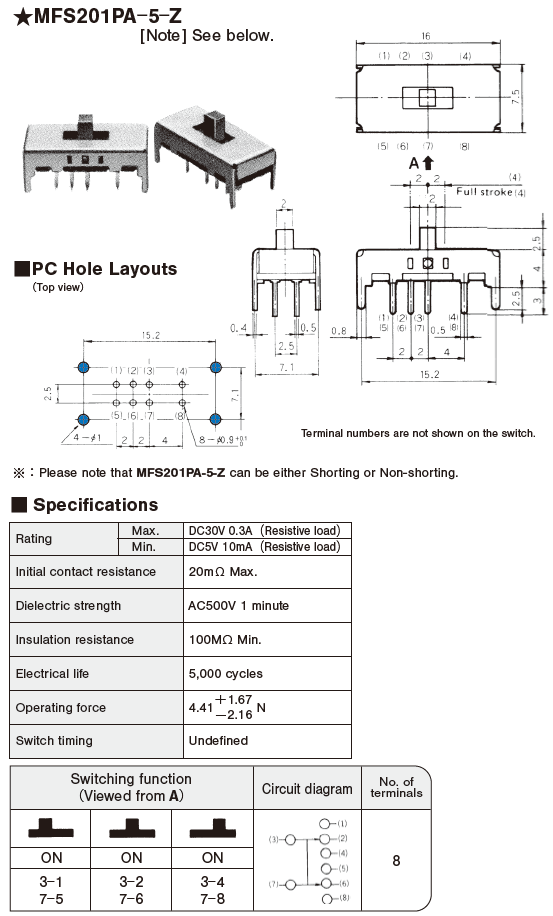

★MFS201PA－5－Z Max.DC30V 0.3A (Resistive load)
Min. DC5V 10mA (Resistive load)		 20mΩ Max. 100MΩ min. 4.41+1.67N/
4.41－2.16N		 指定なし
★ MFS401N－2－Z Max.DC30V 0.3A (Resistive load)
Min. DC5V 10mA (Resistive load)		 20mΩ Max. 100MΩ min. 0.98 N Max./
節度なし		 Shorting

外形寸法図

(Unit:mm)

使用上の注意

はんだ付け仕様

  • 手付け　装　置 ： はんだゴテ ： 下記「MFSシリーズ耐熱一覧表」による
  • フローライン：MFSシリーズは、自動はんだ付けができませんので、手 付け条件によりはんだ付け作業を行って下さい。
  • 共通ランドに2端子以上はんだ付けする場合は、ソルダー レジストで独立させて下さい。

洗浄仕様

  • 溶剤は、フッソ系またはアルコール系のものを、ご使用ください。
  • MFSシリーズは、防水構造になっていないため、PC板洗 浄を要する場合は、スイッチ本体に洗浄液がかからない よう半田面をブラシ洗浄して下さい。

スイッチ使用頻度について

  • 微小電流領域で使用頼度の少ない環境でのご使用の場 合は、接点に硫化被膜が形成し易くなり、接触障害の原 因となることがあります。
  • （例えば、年に数回の開閉） このような場合は、金メッキ品を推奨致しますので、弊 社販売窓口までお問い合わせください。
MFSシリーズ耐熱一覧表
樹脂基板 MFS101D－6－Z 270℃ MAX. 3sec MAX.
MFS101D－9－Z
MFS101D－11－Z
フェノール基板 MFS101D－8－Z 360℃ MAX. 3sec MAX.
MFS201N－19－Z
MFS201N－20－Z
MFS101D－10－Z
MFS101D－14－Z
MFS201N－Z
MFS201N－4－Z
MFS201N－9－Z
MFS201N－16－Z
MFS201N－21－Z
MFS201N－23－Z
MFS201N－24－Z
MFS201PA－4－Z
MFS101EA－Z
MFS201PA－5－Z
MFS401N－2－Z

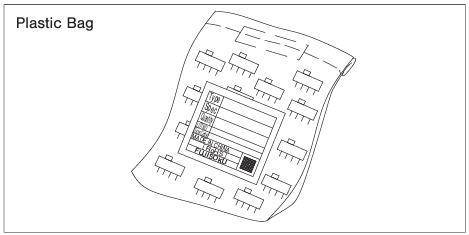

包装仕様

資料集

RoHS規制物質自己宣言書
