ロータリセレクタスイッチ SRF
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
型式表示
| SRF | １ | １ | ４ - | ２－ | Z |
|---|---|---|---|---|---|
|
シリーズ名 |
極数
|
回路数
|
接点数
|
登録番号
|
型式一覧表
| 型式 | 定格 | 回路 | ステップ数 | ステップ角度 | 初期接触抵抗 | 耐電圧 | 絶縁抵抗 | 電気的寿命 | CAD |
|---|---|---|---|---|---|---|---|---|---|
| ☆SRF112－Z | AC125V 6A AC250V 3A | 1回路2接点 | 1 | 90° | 20mΩ Max.(DC2～4V 1A) | AC1500V 1 minute | 100MΩ Min.(DC500V) | 10,000 cycles | |
| ★SRF113－Z | AC125V 6A AC250V 3A | 1回路3接点 | 2 | 45° | 20mΩ Max.(DC2～4V 1A) | AC1500V 1 minute | 100MΩ Min.(DC500V) | 5,000 cycles | |
| ★SRF114－2－Z | AC125V 3A AC250V 1A | 1回路4接点 | 3 | 45° | 20mΩ Max.(DC2～4V 1A) | AC1500V 1 minute | 100MΩ Min.(DC500V) | 5,000 cycles |

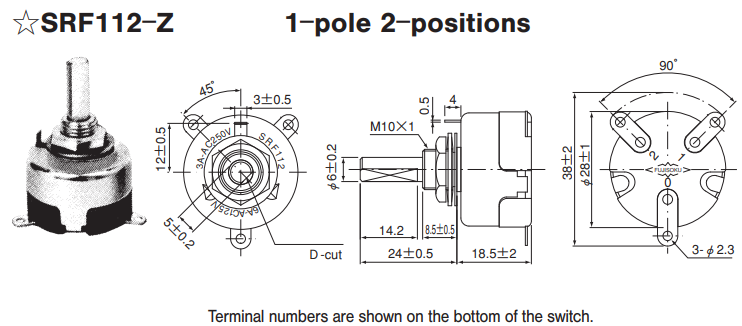

◆SRF112－Z 1回路2接点
●パネル抜孔図/取付パネル有効板厚： 3.5ミリ以下

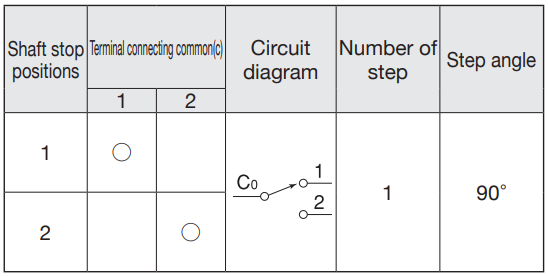

●回路図はシャフトを反時計方向に回し切った状態を示しています。

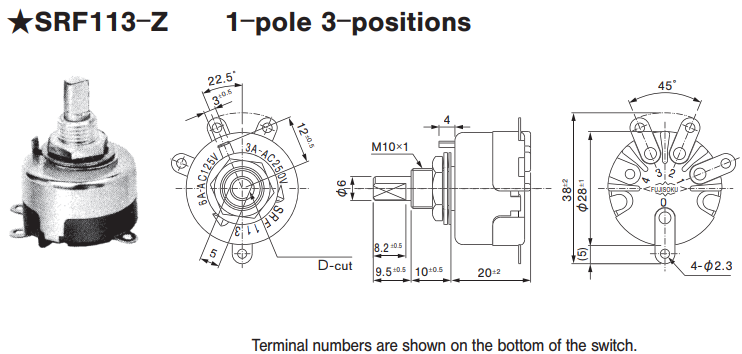

◆SRF113－Z 1回路3接点
●パネル抜孔図/取付パネル有効板厚： 5ミリ以下

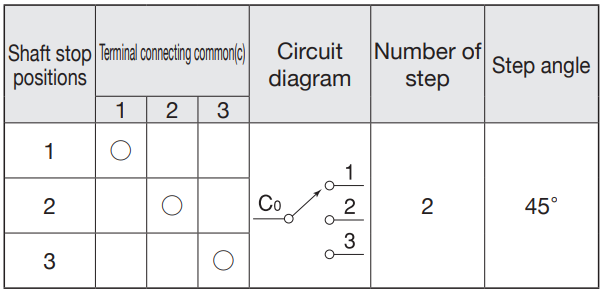

●回路図はシャフトを反時計方向に回し切った状態を示しています。

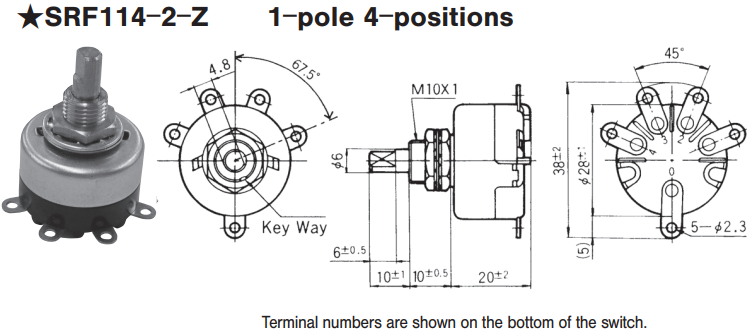

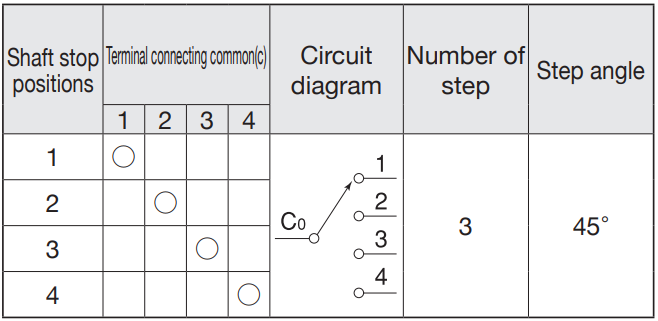

◆SRF114－2－Z 1回路4接点

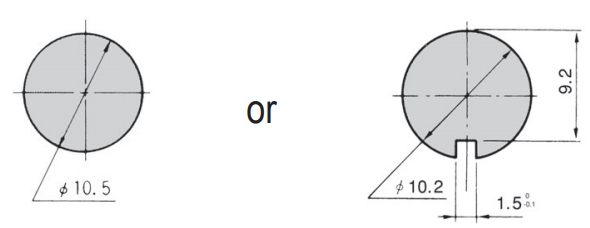

●パネル抜孔図/取付パネル有効板厚： 3.5ミリ以下
●回路図はシャフトを反時計方向に回し切った状態を示しています。
外形寸法図
(Unit:mm)
取扱注意事項
1. はんだ付け仕様
- 手付け／ 装 置 ： はんだゴテ 420℃, Max.; 3 seconds, Max.
2. 別売部品について
- 当該シリーズは専用つまみがございません。

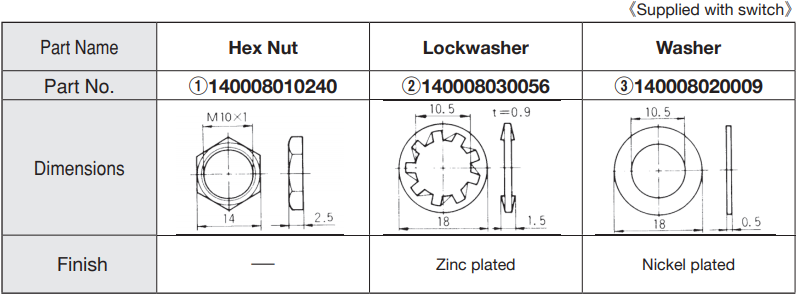

標準付属部品

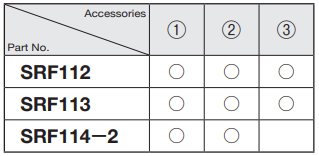

★付属部品の組合わせ
環境関連書類
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
