ロータリコードスイッチ RD
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
プリント基板実装型で長寿命、幅広い用途に対応
特 徴特 徴
-
プリント基板取付設計 小型、ＤＩＰピン配列
-
“O”リング採用により（コンタクトブロック部）、ゴミ、ホコリの侵入防止、並びにはんだ付け後の洗浄が可能です
-
接点バネとして、貴金属合金線を使用した摺動接点方式の採用により、５万回転（無負荷時）の長寿命、高信頼性（当社比）
標準仕様
| 回路構成 | Binary code |
|---|---|
| 使用温度範囲 | − 40 ~ 85 °C |
| 保存温度範囲 | − 40 ~ 85 °C |
| シール性 | 洗浄可能（コンタクトブロックのみ） |
| 質 量 | Approx. 7 g |
電気的特性
| 接点定格 |
最大電流 1 A |
|---|---|
| 接触抵抗 | 100 mΩ maximum |
| 絶縁抵抗 | 1000 MΩ (DC500 V) minimum |
| 耐電圧 | AC500 V, 60 s |
| 静電容量 | 4 pF maximum, 10 kHz |
機械的特性
| ポジション数 | Real code: 12 maximum
Complementary code: Below 8 maximum |
|---|---|
| 回転トルク | 60 ± 30 mN·m {612 ± 306 gf·cm} |
| ステップ角度 | 30° |
| 端子強度 | 10 N {1.02 kgf} minimum |
| はんだ付け性 | 245 ± 3 °C, 2 ~3 s |
| はんだ耐熱性 | フロー：260 ± 3 °C の槽内に端子先端から基板の裏面まで 5 ～ 6 秒間浸漬を 2 回 手はんだ Manual soldering： 380 ± 10 °C, 3 ~ 4 s |
環境特性
| 耐振性 | 振幅 (Amplitude) 3 mm（全振幅）or 加速度 (Acceleration) 196 m/s2,10-2000-10 Hz, 3 directions for 4 h each |
|---|---|
| 耐衝撃性 | 980 m/s2, 6 ms 6 directions for 3 times each |
| 耐久性 | 500,000 steps or 50,000 cycles at 6 positions with no load 200,000 steps or 20,000 cycles at 6 positions with rated load |
| 耐湿性（定常状態） | 40 °C, Relative humidity 90 ~ 95 %, 240 h |
| 耐熱性 | 85 °C, 16 h |
| 耐寒性 | − 40 °C, 16 h |
型式表示
| RD | １- | 1 | 08 | C- | R | 15 |
|---|---|---|---|---|---|---|
|
シリーズ名 |
段数 1：1 段 |
回路数 1：1 回路 |
ポジション数 02 ～ 12：リアル 02 ～ 08：コンプリメンタリ |
コード R：リアルコード C：コンプリメンタリコード |
シャフト形状 R：丸型 φ 3.2 mm D：D カット φ 4 mm |
シャフト長さ 15：15 mm |
※シャフト長さ10 mm、20 mm タイプも製作可能です。
※DIP型ロータリコードスイッチRD シリーズは標準仕様を記載していますが、全て受注生産となります。
型式一覧表
| 型式 | コード | ポジション数 | 回路数 No. | シャフト形状 | CAD |
|---|---|---|---|---|---|
| RD1-102R-R15 | リアルコード | 2 | 1 | 丸型 | |
| RD1-102R-D15 | リアルコード | 2 | 1 | Dカット | |
| RD1-102C-R15 | コンプリメンタリコード | 2 | 1 | 丸型 | |
| RD1-102C-D15 | コンプリメンタリコード | 2 | 1 | Dカット | |
| RD1-103R-R15 | リアルコード | 3 | 1 | 丸型 | |
| RD1-103R-D15 | リアルコード | 3 | 1 | Dカット | |
| RD1-103C-R15 | コンプリメンタリコード | 3 | 1 | 丸型 | |
| RD1-103C-D15 | コンプリメンタリコード | 3 | 1 | Dカット | |
| RD1-104R-R15 | リアルコード | 4 | 1 | 丸型 | |
| RD1-104R-D15 | リアルコード | 4 | 1 | Dカット | |
| RD1-104C-R15 | コンプリメンタリコード | 4 | 1 | 丸型 | |
| RD1-104C-D15 | コンプリメンタリコード | 4 | 1 | Dカット | |
| RD1-105R-R15 | リアルコード | 5 | 1 | 丸型 | |
| RD1-105R-D15 | リアルコード | 5 | 1 | Dカット | |
| RD1-105C-R15 | コンプリメンタリコード | 5 | 1 | 丸型 | |
| RD1-105C-D15 | コンプリメンタリコード | 5 | 1 | Dカット | |
| RD1-106R-R15 | リアルコード | 6 | 1 | 丸型 | |
| RD1-106R-D15 | リアルコード | 6 | 1 | Dカット | |
| RD1-106C-R15 | コンプリメンタリコード | 6 | 1 | 丸型 | |
| RD1-106C-D15 | コンプリメンタリコード | 6 | 1 | Dカット | |
| RD1-107R-R15 | リアルコード | 7 | 1 | 丸型 | |
| RD1-107R-D15 | リアルコード | 7 | 1 | Dカット | |
| RD1-107C-R15 | コンプリメンタリコード | 7 | 1 | 丸型 | |
| RD1-107C-D15 | コンプリメンタリコード | 7 | 1 | Dカット | |
| RD1-108R-R15 | リアルコード | 8 | 1 | 丸型 | |
| RD1-108R-D15 | リアルコード | 8 | 1 | Dカット | |
| RD1-108C-R15 | コンプリメンタリコード | 8 | 1 | 丸型 | |
| RD1-108C-D15 | コンプリメンタリコード | 8 | 1 | Dカット | |
| RD1-109R-R15 | リアルコード | 9 | 1 | 丸型 | |
| RD1-109R-D15 | リアルコード | 9 | 1 | Dカット | |
| RD1-110R-R15 | リアルコード | 10 | 1 | 丸型 | |
| RD1-110R-D15 | リアルコード | 10 | 1 | Dカット | |
| RD1-111R-R15 | リアルコード | 11 | 1 | 丸型 | |
| RD1-111R-D15 | リアルコード | 11 | 1 | Dカット | |
| RD1-112R-R15 | リアルコード | 12 | 1 | 丸型 | |
| RD1-112R-D15 | リアルコード | 12 | 1 | Dカット |
※ご注文に際しては、上記型式をご確認ください。
※シャフト形状（丸型、D カット）について上記すべての組み合わせが あります。
※DIP型ロータリコードスイッチRD シリーズは標準仕様を記載していますが、全て受注生産となります。

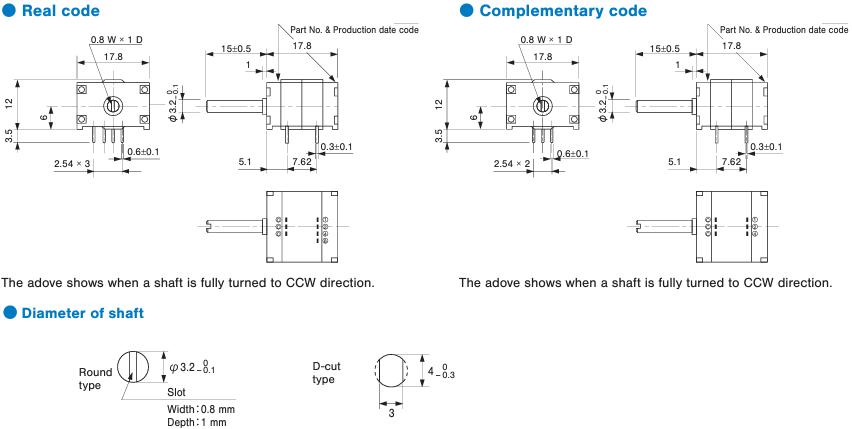

外形寸法図
(Unit:mm)

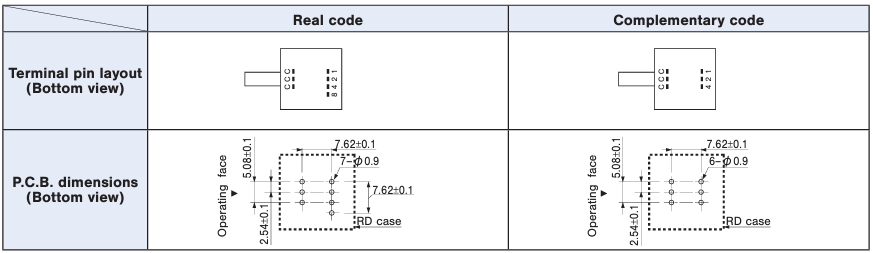

端子接続 / プリント基板加工寸法
(Unit:mm)
包装仕様
● 製品の箱詰めは、２０個単位を製品箱に包装致します。
ご注文は、20 個単位（20 個、40 個、60 個…）にてご注文をお願いいたします。
〈参考〉 写真のようにライテル社製ノブ（丸型シャフトφ 3.2 mm 用）を
ご利用することも出来ます。（販売元：（株）クラウン無線）
環境関連書類
