スライドスイッチ 8SS
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
仕様
| 接点仕様 | 銀接点 |
|---|---|
| 最大定格 | AC125V 6A DC30V 4A |
| 最小定格 | AC/DC5V 100mA |
| 初期接触抵抗 | 10mΩ Max（DC2～4V 1A） |
| 初期耐電圧 | AC1000V 1分間 |
| 初期絶縁抵抗 | 1000MΩ以上 （ DC500V） |
| 電気的寿命 | ON －ON：30,000回 ON － OFF － ON：20,000回 |
| 機械的寿命 | 100,000回 |
| 使用温度範囲 | －30～＋85℃ |
| 保存温度範囲 | －40～＋85℃ |
型式表示
| 8 | SS | 1 | 01 | 1- | Z |
|---|---|---|---|---|---|
|
シリーズ名 |
種類 SS:スライドタイプ |
極数 01: 1 bit |
スイッチ特性 01: ON-ON |
端子形状 1: はんだ端子 |
■ 端子形状
型式一覧表
| 型式 | 回路 | スイッチ特性 | 端子形状 | CAD |
|---|---|---|---|---|
| 8SS1011－Z | SPDT | ON-ON | はんだ端子 | |
| 8SS1021－Z | SPDT | ON-OFF-ON | はんだ端子 | |
| 8SS2011-Z | DPDT | ON-ON | はんだ端子 | |
| 8SS2021-Z | DPDT | ON-OFF-ON | はんだ端子 | |
| 8SS1012-Z | SPDT | ON-ON | PC端子 | |
| 8SS1022-Z | SPDT | ON-OFF-ON | PC端子 | |
| 8SS2012－Z | DPDT | ON-ON | PC端子 | |
| 8SS2022－Z | DPDT | ON-OFF-ON | PC端子 |

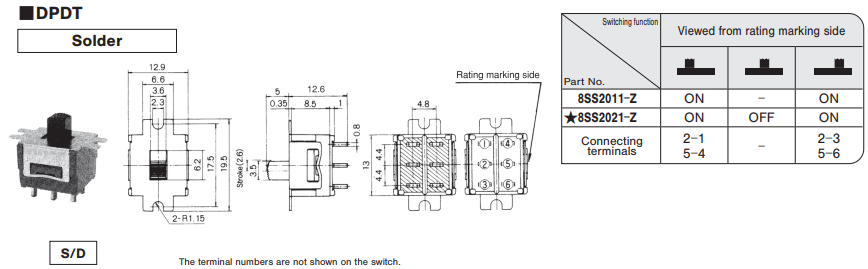

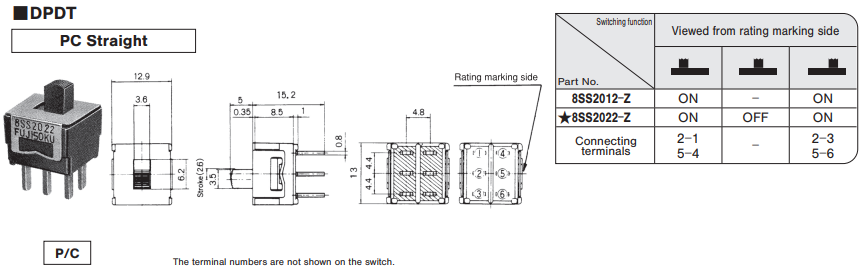

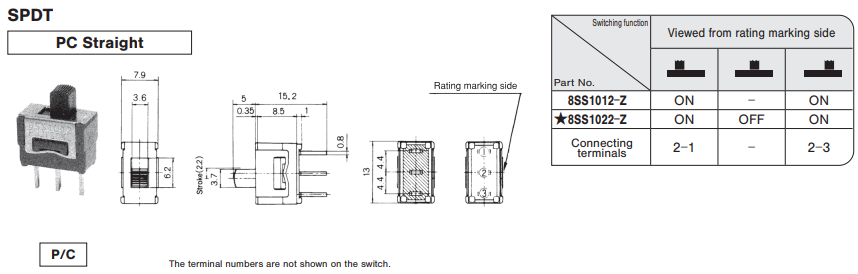

外形寸法図
(Unit:mm)
取扱注意事項
①はんだ付け仕様
- 手付け 装 置： はんだゴテ 350℃, Max.; 3 seconds, Max.
②洗浄仕様
- 溶剤は、フッソ系またはアルコール系のものをご使用ください。
- 防水構造になっていないため、PC板洗浄を要する場合は、スイッチ本体に水がかからないよう半田面をブラシ洗浄してください。

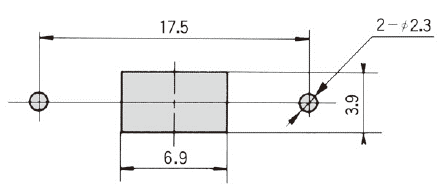

パネル抜孔図

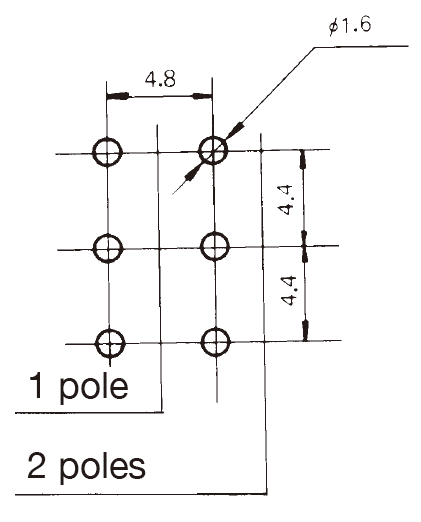

プリント基板孔あけ寸法

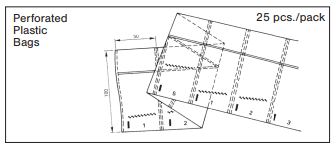

包装仕様
環境関連書類
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
