DIPスライドスイッチ CHP

  • CHP
    CHP
  • CHP
    CHP

お問い合わせ

●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
DigiKey通販サイトへ
MOUSER通販サイトへ
chip1stop通販サイトへ
RS通販サイトへ
marutsu通販サイトへ

ハーフピッチのスライドスイッチ横調整タイプ（ピアノスイッチ）



FeaturesFeatures
  • 端子間ピッチ: ハーフピッチ（1.27mmピッチ）
  • 表面実装対応
  • 金メッキ、ツイン接点で優れた接触安定性
  • 極数, On方向Upper/lower, 端子形状の組合せで計12タイプ
  • 含有化学物資調査を chemSHERPA 指定形式で取得できます
  • 型式一覧表より chemSHERPA-AI をダウンロード

標準仕様

使用温度範囲 −40 ~ 85 °C
保存温度範囲 −40 ~ 85 °C
シール性 オープン (洗浄不可)
質量 0.16 ~ 0.43 g



電気的特性

接点定格 Non-switching: DC50 V 100 mA
Switching: DC6 V 100 mA, DC24 V 25 mA
Minimum: DC20 mV 1 µA
接触抵抗 50m Ω Max.
絶縁抵抗 1000 MΩ (DC100 V) Min.
耐電圧 AC500 V, 60 s

機械的特性

操作角度 22 °
作動力 5 N {0.51 kgf} Max.
操作部強度 10 N{1.02 kgf}, 60s
はんだ付け性 245 ± 3 °C,2 ~ 3 s
はんだ耐熱性 リフロー: 255 °C (Peak temp.)
手はんだ: 350 ±10 °C, 3~4 s
固着性 5 N {0.51 kgf} 10 s
耐基板曲げ性 Width 90 mm, bend 3 mm,5 s, 1 time
引きはがし強さ 5 N {0.51 kgf} 10 s



環境特性

耐振性 振幅 1.5 mm(全振幅) or 加速度 98 m/s²,10-500 Hz, 3 directions for 10 cycles each
耐衝撃性 490 m/s²,11 ms 6 directions for 3 times each
耐久性 Continuous load 1000 cycles,DC6 ±0.5 V, 100 ±10 mA
温度/湿度サイクル −10 ~ 65 °C,Relative humidity 0~96 %,24 h for 10 cycles
耐熱性 85 °C, 96 h
耐寒性 -40 °C, 96 h
温度サイクル 40(0.5 h)~85 °C(0.5 h),

型式表示

CHP -04TB -1

シリーズ名

極数

02：2 極　

04：4 極　

08：8 極　



ON方向

0: Upper
1: Lower

包装形態

T ：テーピング（リール）

空欄：ポリ袋

端子形状

A：Jリード

B：ガル・ウィング

型式一覧表








含有化学物資調査用成分表（chemSHERPA-AI）やCADのダウンロードには、ログイン（HP会員登録）が必要です。本シリーズでは、各chemSHERPAボタンクリック後のモーダルウィンドウより、最新Ver. 2.10.00と従前Ver. 2.09.00の選択が可能です。
型式極数ON方向端子形状包装形態包装数量含有化学物資調査CAD
CHP-020TA 2 bits Upper Jリード テーピング 500 pcs./reel
CHP-021TA 2 bits Lower Jリード テーピング 500 pcs./reel
CHP-020TB 2 bits Upper ガル·ウィング テーピング 500 pcs./reel
CHP-021TB 2 bits Lower ガル·ウィング テーピング 500 pcs./reel
CHP-040TA 4 bits Upper Jリード テーピング 500 pcs./reel
CHP-041TA 4 bits Lower Jリード テーピング 500 pcs./reel
CHP-040TB 4 bits Upper ガル·ウィング テーピング 500 pcs./reel
CHP-041TB 4 bits Lower ガル·ウィング テーピング 500 pcs./reel
CHP-080TA 8 bits Upper Jリード テーピング 500 pcs./reel
CHP-081TA 8 bits Lower Jリード テーピング 500 pcs./reel
CHP-080TB 8 bits Upper ガル·ウィング テーピング 500 pcs./reel
CHP-081TB 8 bits Lower ガル·ウィング テーピング 500 pcs./reel
CHP-020A 2 bits Upper Jリード ポリ袋 50 pcs./pack
CHP-021A 2 bits Lower Jリード ポリ袋 50 pcs./pack
CHP-020B 2 bits Upper ガル·ウィング ポリ袋 50 pcs./pack
CHP-021B 2 bits Lower ガル·ウィング ポリ袋 50 pcs./pack
CHP-040A 4 bits Upper Jリード ポリ袋 50 pcs./pack
CHP-041A 4 bits Lower Jリード ポリ袋 50 pcs./pack
CHP-040B 4 bits Upper ガル·ウィング ポリ袋 50 pcs./pack
CHP-041B 4 bits Lower ガル·ウィング ポリ袋 50 pcs./pack
CHP-080A 8 bits Upper Jリード ポリ袋 50 pcs./pack
CHP-081A 8 bits Lower Jリード ポリ袋 50 pcs./pack
CHP-080B 8 bits Upper ガル·ウィング ポリ袋 50 pcs./pack
CHP-081B 8 bits Lower ガル·ウィング ポリ袋 50 pcs./pack

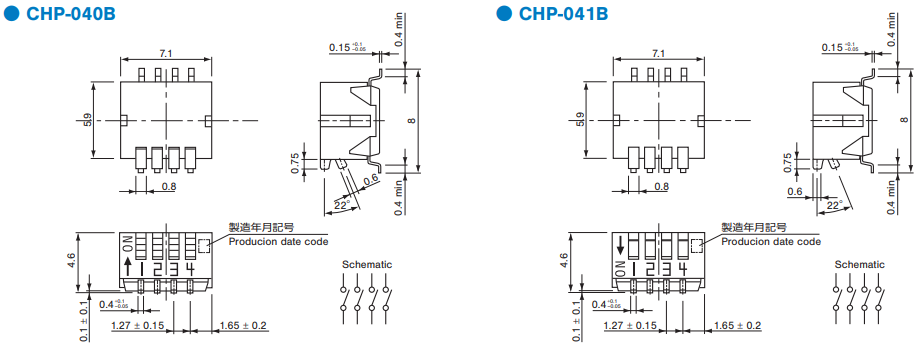

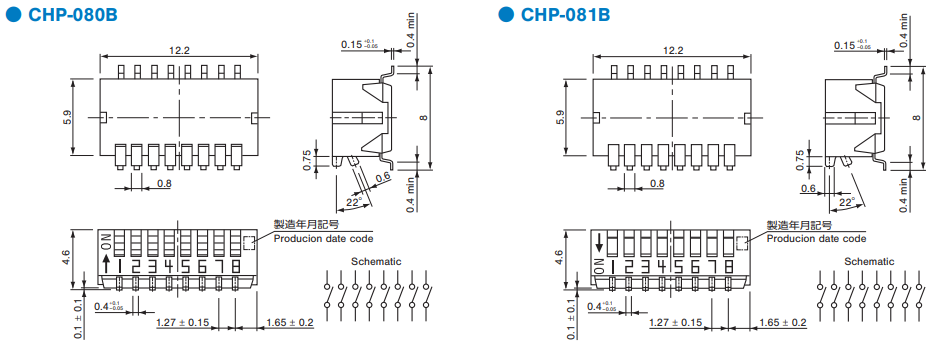

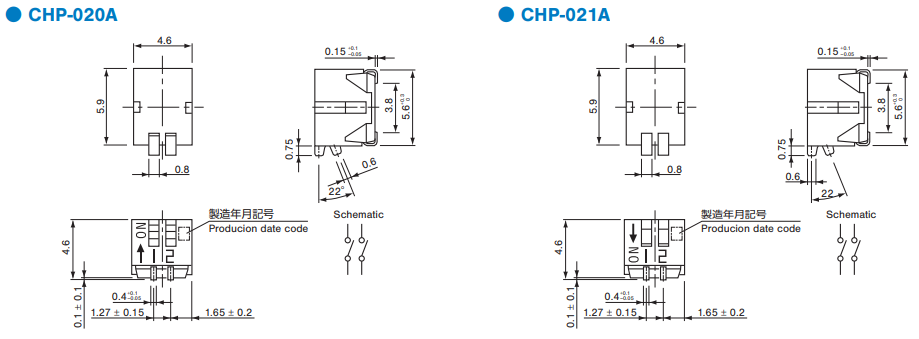

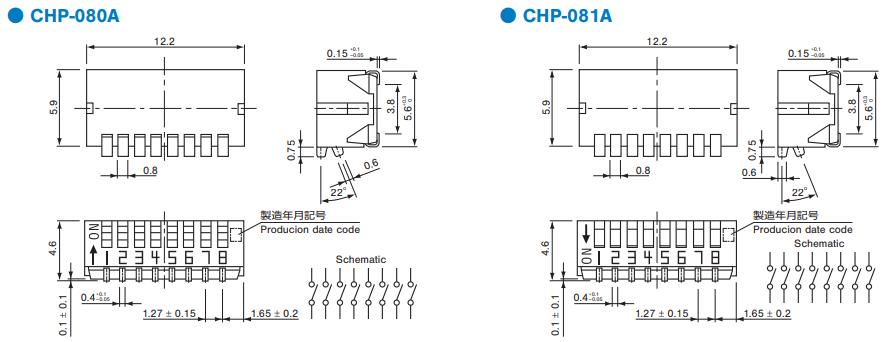

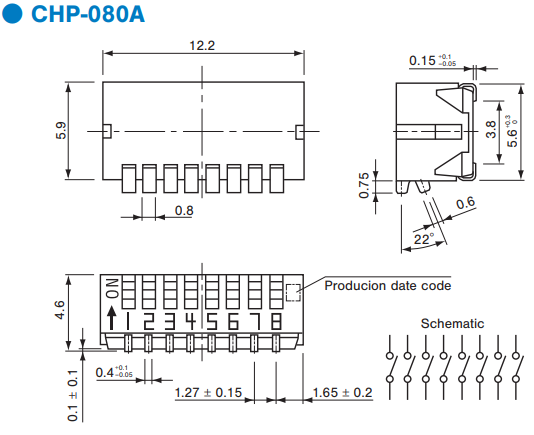

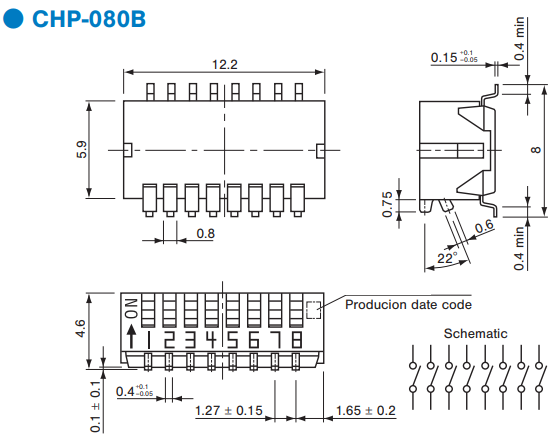

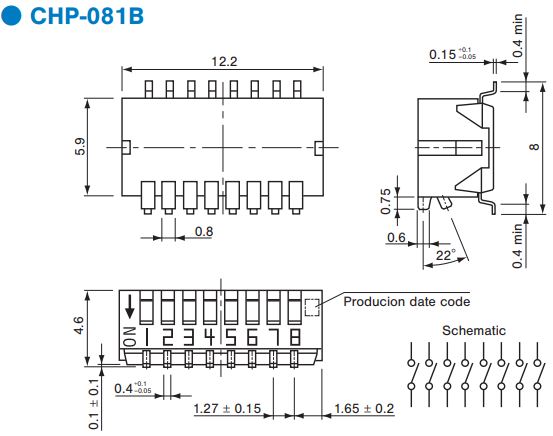

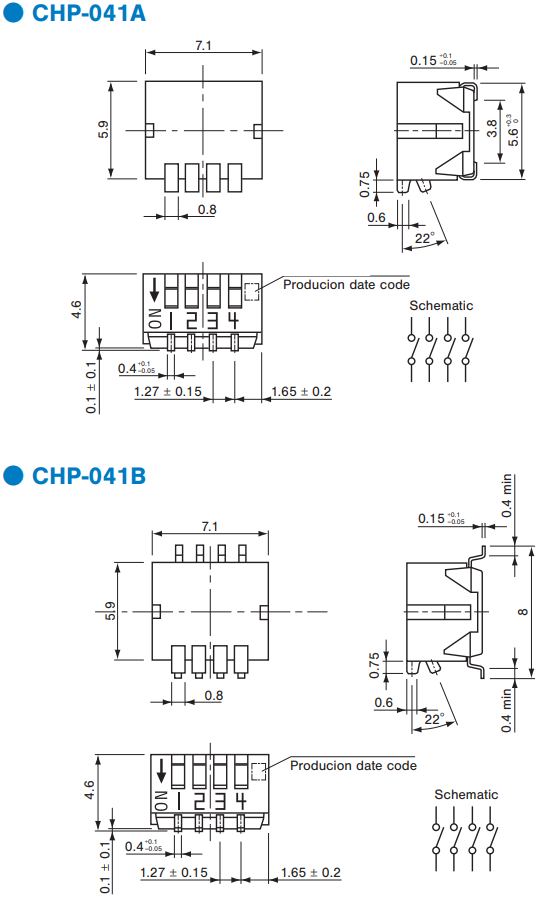

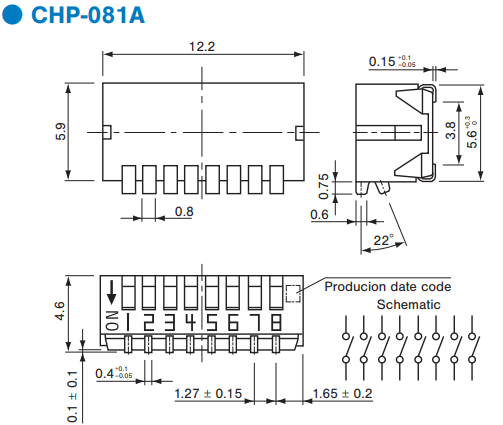

外形寸法図

Unless otherwise specified, tolerance : ± 0.3(Unit:mm)

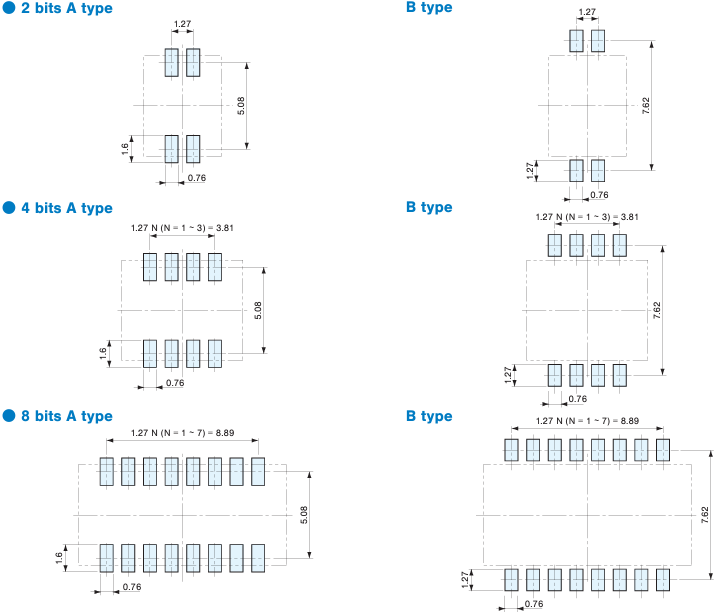

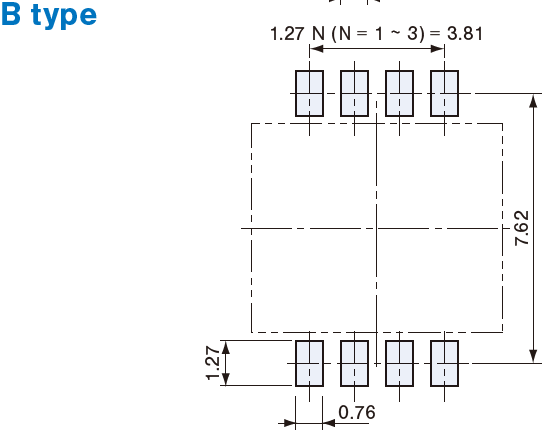

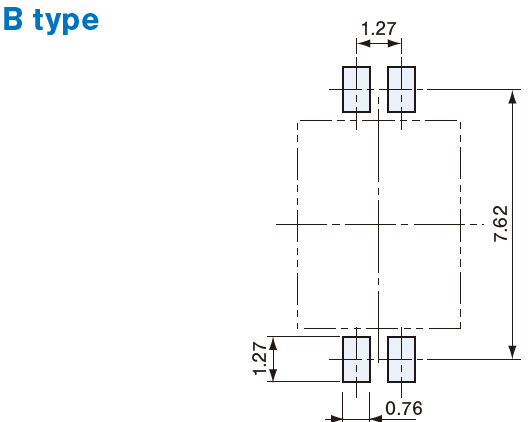

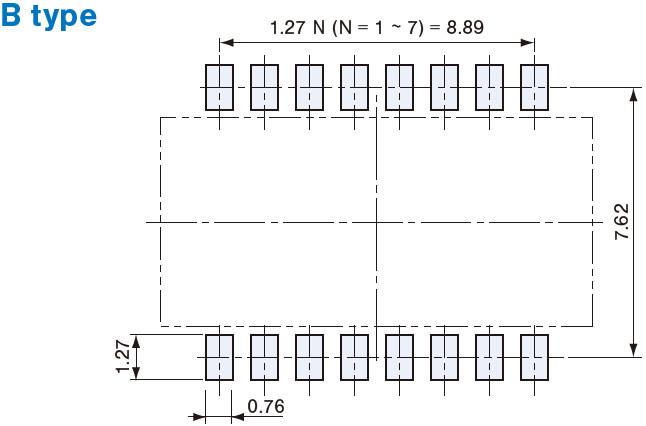

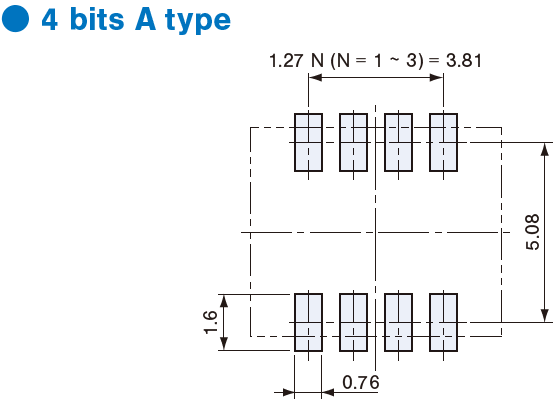

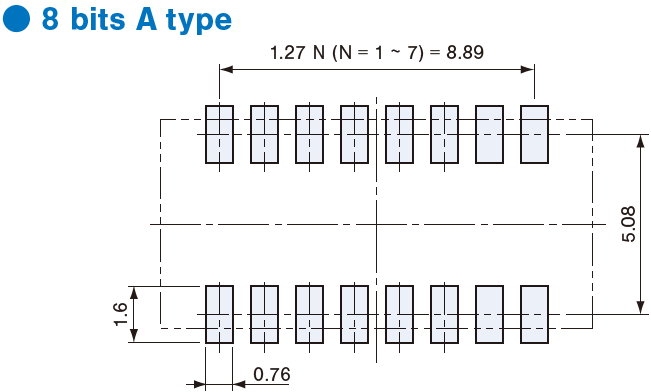

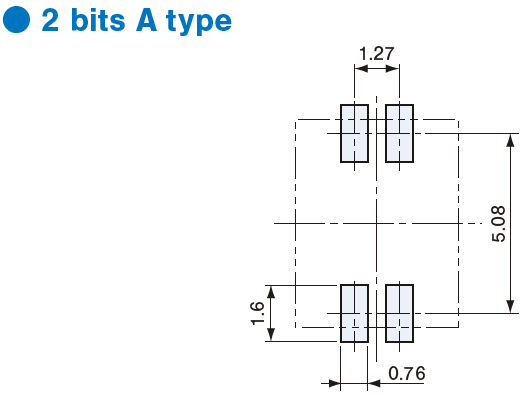

推奨ランドパターン

(Unit:mm)

包装仕様

(Unit:mm)

〈テーピングの包装仕様〉
●テーピングは500個/リール単位の包装になりますの で、500個単位（500個、1000個、1500個…）での ご注文をお願い致します。
●テーピングリールの箱詰めは、2リールごとに製品箱に包装致します。製品の脱落は、連続2個以内と致します。テープのリーダ部、空部およびリール寸法は図に示します。

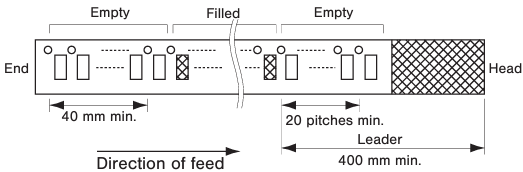

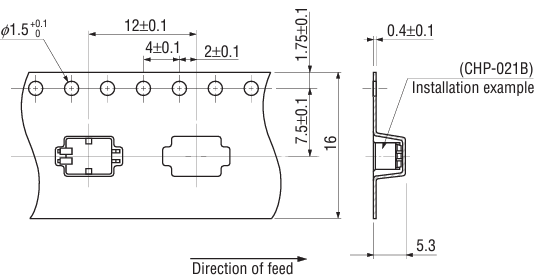

  • ●テープのリーダ部および空部

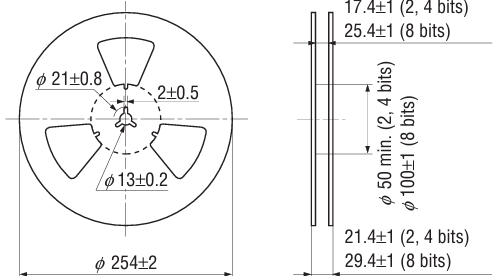

  • ●リール寸法図
    (JIS C 0806-3 に一致,EIAJ ET-7200A に準拠)

  •
    ●2 bits

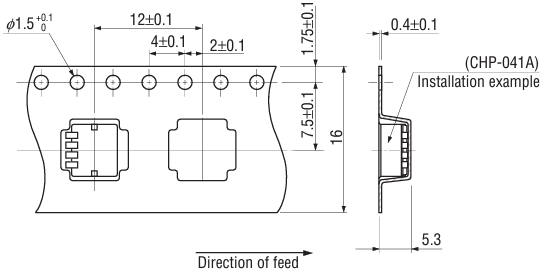

  •  ●4 bits

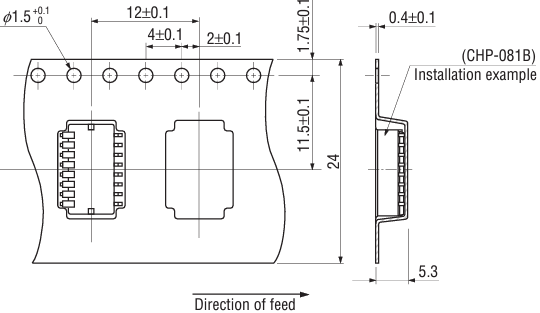

  •  ●8 bits


〈ポリ袋の包装仕様〉
● ポリ袋での最小包装は、10個/袋となりますので、10個単位（10個、20個、30個……）でのご注文をお願い致します。
● ポリ袋の箱詰めは、50個以上（標準は100個）を製品箱に包装致します。
