圧力インジケータ PZ-30
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
自由なセンサ位置設置を可能に！センサ分離型圧力表示器
- 分離したセンサで応答性よく圧力センシング
- 空圧機器や半導体製造装置など幅広い用途で活躍
- あらゆるレンジに対応（当社のアナログセンサに 対応）
- 非表示モードによる低消費電力
- パネルロック機能による設定データの保護
標準仕様
- 特記ない場合、周囲温度25±5 °C、駆動電圧24 V DC で規定します。
|
一 般 仕 様 | 動作温度 | − 10 ~ 50°C |
|---|---|---|
| 動作湿度 | 35 ~ 85%RH | |
| 保護構造 | IP40 | |
| 保存温度 | − 20 ~ 70°C | |
| 質量 | Approx. 80g (Including 2 m cable) | |
| 絶縁抵抗 | 100 MΩ minimum | |
| 耐電圧 | 500 V DC 1 minute | |
| 駆動電圧 | 10.8 ~ 30 V DC（リップル含む）※ | |
| 消費電流 | 50 mA maximum | |
|
入 力 | 入力信号 | 1 ~ 5 V (V) / 4 ~ 20 mA (I) |
| 入力インピーダンス | 10 kΩ (V) / 250 Ω (I) | |
|
表 示 | 表示桁数 | 3 |
| 表示素子 | LED | |
| 表示周期 | 約 4 回／秒 | |
| 負圧表示 | 赤色 LED 点灯 “–” LED is ON | |
| 表示精度 | ± 1 %F.S. (Without sensor's error) | |
| 温度特性 | ± 0.5 % (0 ~ 50 °C, Reference temp. 25 °C) | |
| 分解能 | 1 count | |
|
ス イ ッ チ | 形態 | NPN/PNP |
| 2 点出力（トランジスタ・オープンコレクタ） | ||
| 容量 | 30 V DC 100 mA maximum | |
| 残留電圧 | 1.2 V maximum (NPN), 2.2 V maximum (PNP) | |
| 応差設定 | 0 ~ 300 counts 可変 | |
| 繰返し精度 | ± 0.2 %F.S. ± 1 count | |
| 短絡保護 | 保護機能あり | |
| 応答性 | Approx. 5 ms (“F – 0”) (Selectable 5 ms ~ 2.5 s) | |
| 温度特性 | ± 0.5 %F.S. (0 ~ 50 °C, Refernce temp. 25°C) | |
| 動作表示 | 出力 1（緑色 LED）, 出力 2（赤色 LED） 出力 ON 時に点灯 | |
| ア ナ ロ グ 出 力 | 電圧出力 | 1 ~ 5 V |
| 電流出力 | 4 ~ 20 mA（負荷抵抗 500 Ω以下） |
※アナログ電流出力タイプのPZ-30を選ばれた場合、または電流出力のセンサを接続して使用する場合の駆動電圧は24VDC±10％となります。
環境特性
| 試験項目 | 試験条件 | 変動量 |
|---|---|---|
| 振動 | Amplitude 1.5 mm P-P, 10 ~ 55 Hz, 3 directions for 2 hours each (packed) |
圧力表示、スイッチ設定値、アナログ出力 それぞれ試験後最大 ± 1 %F.S. |
| 衝撃 | 98.1 m/s2 , 3 directions for 3 times each (packed) | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs |
型式表示
| PZ-30- | N | V | S T | I |
|---|---|---|---|---|
|
シリーズ名 |
スイッチ出力方式 N：NPN 出力 P：PNP 出力 |
センサ信号入力仕様 V：1 ~ 5 V I：4 ~ 20 mA |
センサ接続方式 ST：端子台接続 |
アナログ出力 空欄：電圧出力 |
型式一覧表
| 型式 | アナログ出力 | スイッチ出力方式 | センサ信号入力仕様 | センサ接続方式 | CAD |
|---|---|---|---|---|---|
| PZ-30-NVST | アナログ電圧出力 | NPN | 1 ~ 5 V | 端子台接続 | |
| PZ-30-NIST | アナログ電圧出力 | NPN | 4 ~ 20 mA | 端子台接続 | |
| PZ-30-PVST | アナログ電圧出力 | PNP | 1 ~ 5 V | 端子台接続 | |
| PZ-30-PIST | アナログ電圧出力 | PNP | 4 ~ 20 mA | 端子台接続 | |
| ➡PZ-30-NVSTI | アナログ電流出力 | NPN | 1 ~ 5 V | 端子台接続 | |
| ➡PZ-30-NISTI | アナログ電流出力 | NPN | 4 ~ 20 mA | 端子台接続 | |
| ➡PZ-30-PVSTI | アナログ電流出力 | PNP | 1 ~ 5 V | 端子台接続 | |
| ➡PZ-30-PISTI | アナログ電流出力 | PNP | 4 ~ 20 mA | 端子台接続 | |
| PZ-30-NVCN | アナログ電圧出力 | NPN | 1 ~ 5 V | コネクタ接続 | |
| PZ-30-NICN | アナログ電圧出力 | NPN | 4 ~ 20 mA | コネクタ接続 | |
| PZ-30-PVCN | アナログ電圧出力 | PNP | 1 ~ 5 V | コネクタ接続 | |
| PZ-30-PICN | アナログ電圧出力 | PNP | 4 ~ 20 mA | コネクタ接続 |
※印➡は受注生産品です

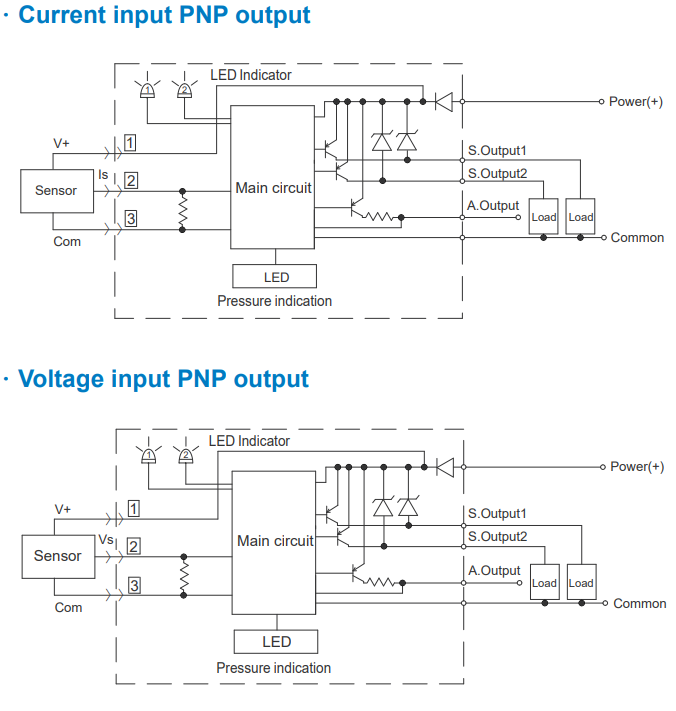

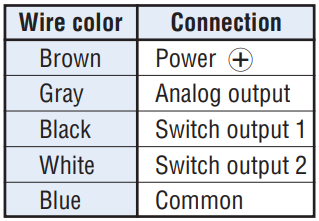

内部電気回路

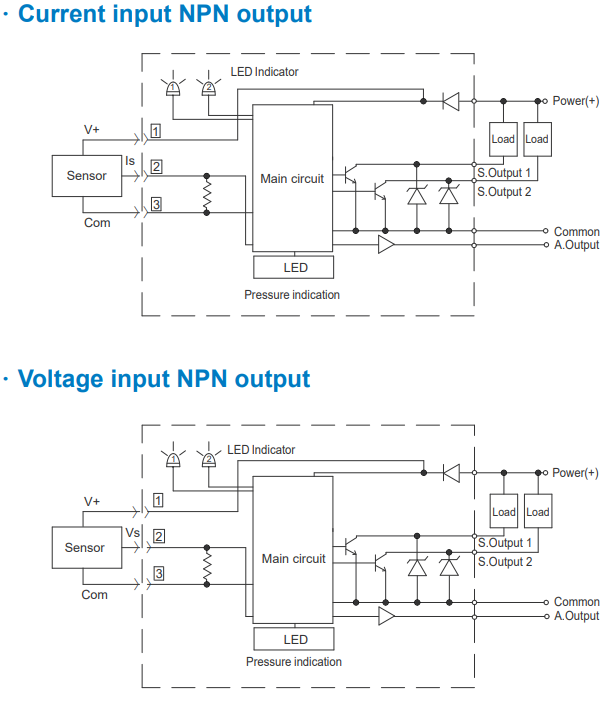

電圧アナログ出力タイプ
|
|
|
|
※ 2 線式電流出力センサを使用する場合、（Com.）はN.C. とします。

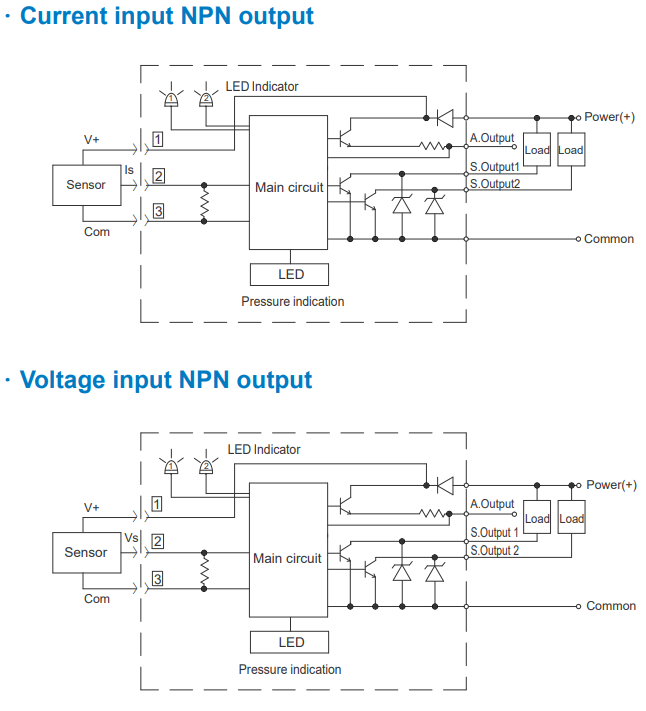

電流アナログ出力タイプ
|
|
|
|
※ 2 線式電流出力センサを使用する場合、（Com.）はN.C. とします。

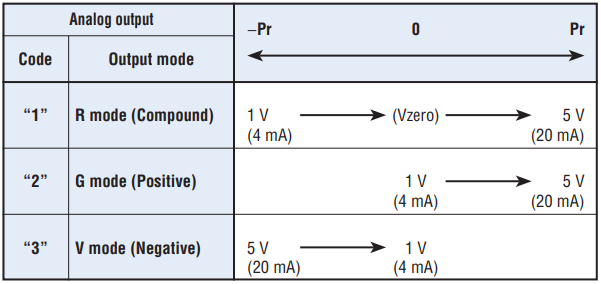

アナログ出力モード
アナログ出力設定：初期設定モードで3桁LEDの2桁目に出力モードを 示すコードが表示されます。
出力モードは定格圧力毎に固定であり選択はできま せん。
出力モードは定格圧力毎に固定であり選択はできま せん。
|
|

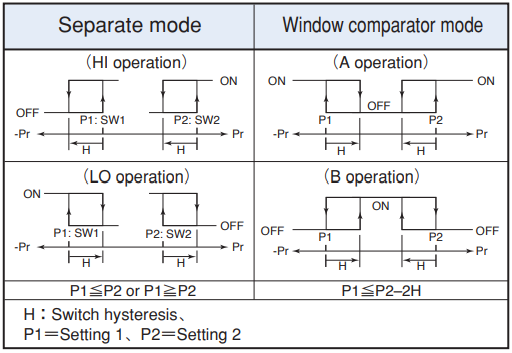

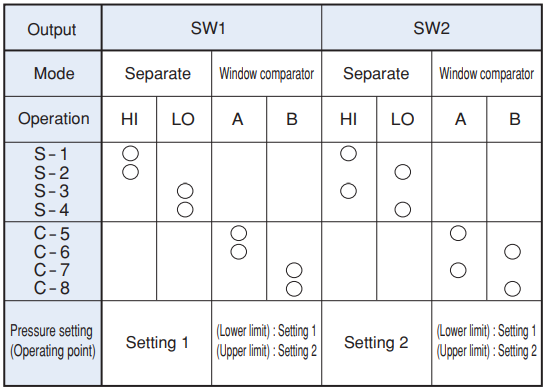

スイッチ出力モード
- SW出力設定：初期設定モードで（SW2）のLEDが点滅した時に設定してください。
- 工場出荷時の設定は、セパレートモード（H/H）動作“1”に設定されています。
但し、定格圧力設定を負圧センサの（“-12P”または“-12F”）に致しますと、
SW出力 設定は、一旦、セパレートモード（L/L）動作の“4”に初期化されます。
|
|
|
|
（注１）セパレートモードでは、設定1とSW1、設定2とSW2がそれぞれ対応し動 作します。
（注２）ウインドコンパレータモードでは、SW1とSW2に共通の、下限値（設定1）、 上限値（設定2）で動作します
（応差HはSW1 ／ SW2動作モード共通の設定です。）

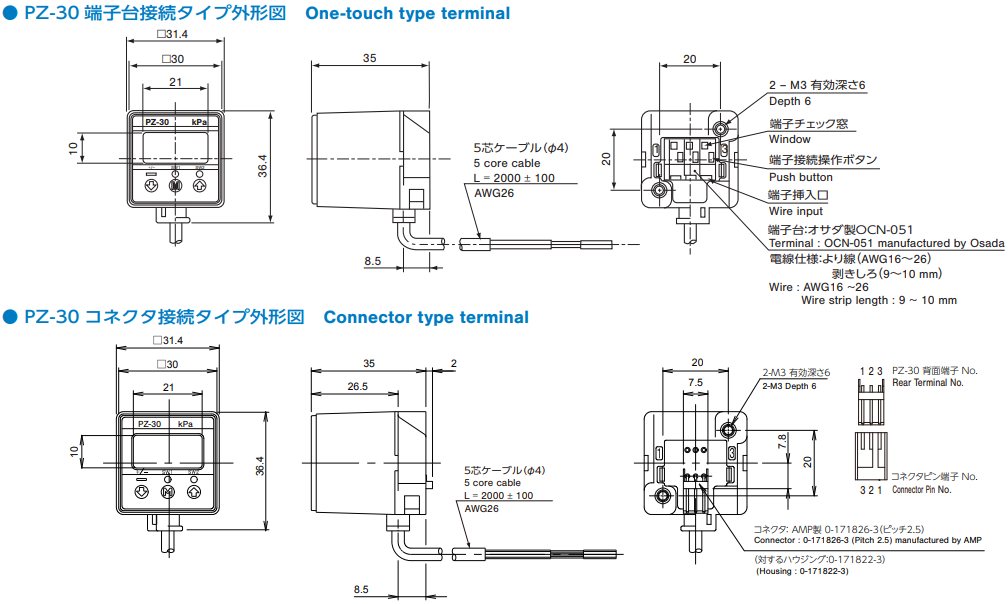

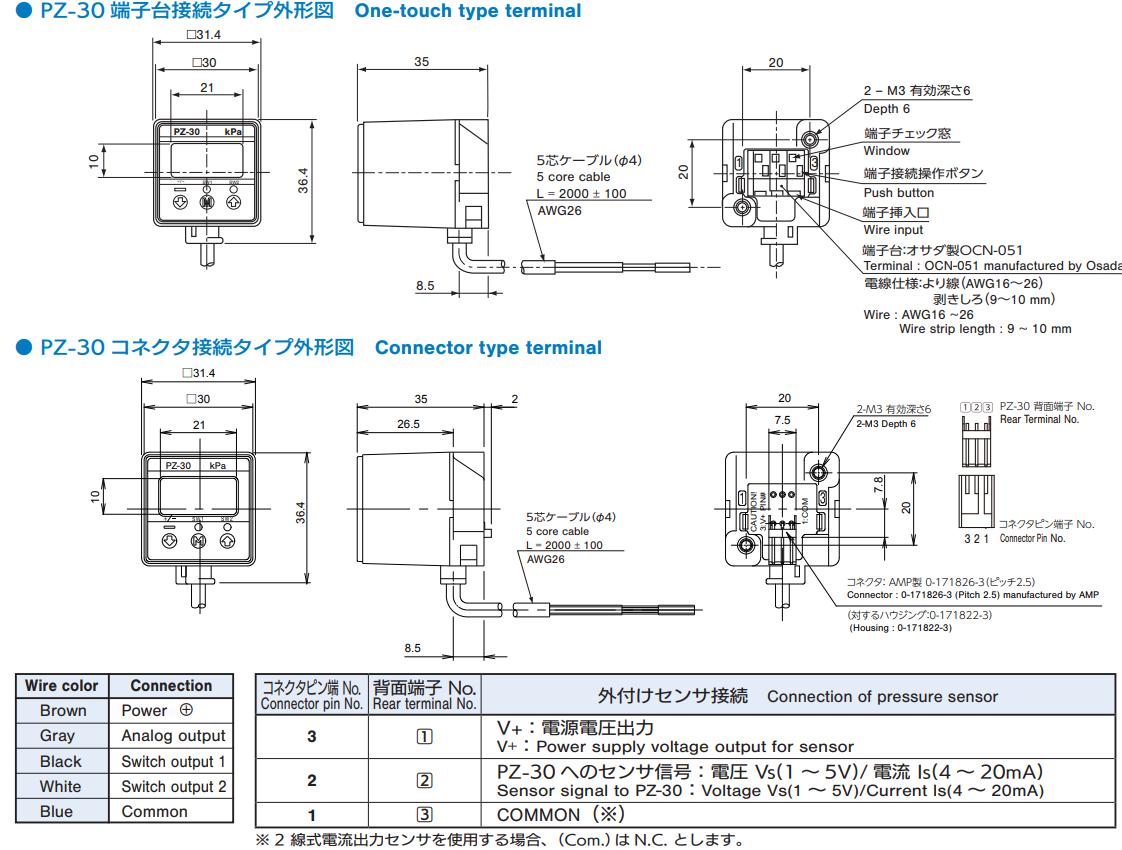

外形寸法図
Unless otherwise specified, tolerance: ± 0.5 (Unit: mm)
|
|

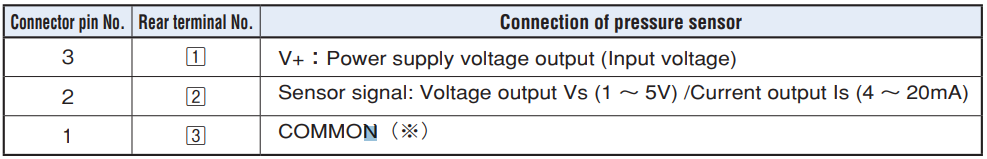

※ When connecting the 2-wire type of current output sensors, please do not connect the 3 (Com.) terminal.

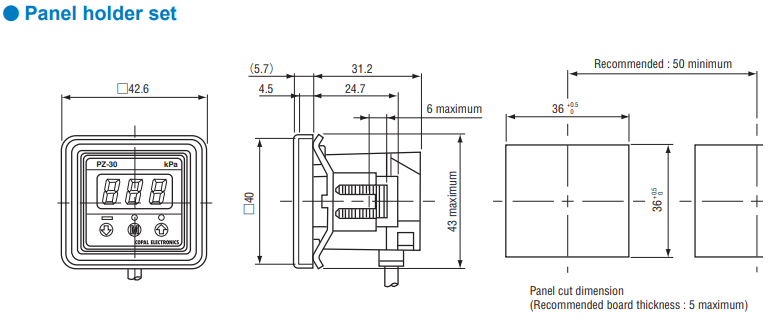

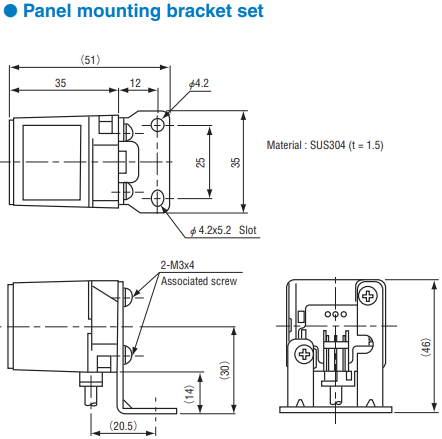

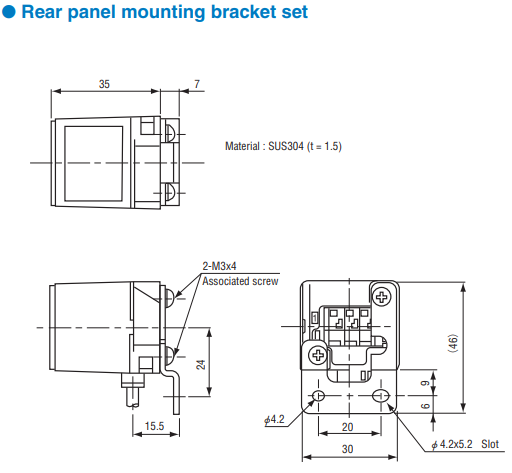

アクセサリー取付方法＜別売品＞
Unless otherwise specified, tolerance: ± 0.5 (Unit: mm)
| 品名 | 型式名 | 内容 |
|---|---|---|
| パネルホルダセット | ACPG-003 | パネルホルダーカバー パネルホルダー パネルストッパー 2 個 |
| ホルダカバーセット | ACPG-004 | パネルホルダーカバー パネルホルダー |
| ホルダストッパーセット | ACPG-007 | パネルホルダー パネルストッパー 2 個 |
| 背面アングルセット（Z） | ACPG-011 | 背面アングル（Z） 及び M3 × 4 オネジ 2 本 |
| 平面アングルセット（Z） | ACPG-012 | 平面アングル（Z） 及び M3 × 4 オネジ 2 本 |
