ロータリコードスイッチ SA-7000
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
コストパフォーマンスに貢献するエコノミータイプ
FeaturesFeatures
-
サーフェイスマウントタイプ
-
薄型 3.0 mm 厚
-
豊富なバリエーション（上部/側部設定, 端子形状種類）
-
視認性の向上
-
サポート端子付薄型側部設定あり
-
樹脂材料には UL 難燃クラス 94V-0 認証品を採用
-
含有化学物資調査を chemSHERPA 指定形式で取得できます
- 型式一覧表より chemSHERPA-AI をダウンロード
標準仕様
| 回路構成 | BCD (Real code, complementary code) BCH (Real code, complementary code) |
|---|---|
| 使用温度範囲 | -40 ~ 85 °C |
| 保存温度範囲 | -40 ~ 85 °C |
| シール性 | 洗浄不可能 |
| 質 量 | Approx. 0.32 g (Top setting type without knob) Approx. 0.34 g (Top setting type with knob) Approx. 0.69 g (Side setting type without knob) Approx. 0.71 g (Side setting type with knob) Approx. 0.42 g (Low-profile side setting type without knob) Approx. 0.44 g (Low-profile side setting type with knob) |
電気的特性
| 接点定格 | Non-switching: DC 50 V 100 mA Switching: DC 5 V 100 mA Minimum: DC 20 mV 1 μA |
|---|---|
| 接触抵抗 | 100 mΩ max. |
| 絶縁抵抗 | 100 MΩ (DC100 V) min. |
| 耐電圧 | AC 250 V, 60 s |
機械的特性
| ポジション数 | 10, 16 |
|---|---|
| 回転トルク | 20 mN·m {204 gf·cm} max. |
| ステップ角度 | 36° (10 positions) 22.5° (16 positions) |
| はんだ付け性 | 245 ± 3 °C, 2 ~ 3 s |

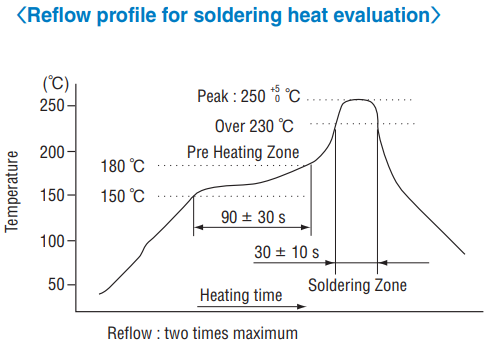

| はんだ耐熱性 |
リフロー: 255 °C (Peak temperature) |
| 固着性 | 5 N {0.51 kgf} 10 s |
| 耐基板曲げ性 | Width 90 mm, bend 3 mm, 5 s, 1 time |
| 引きはがし強さ | 5 N {0.51 kgf} 10s |
| 操作部強度（つまみ付きのみ） | 5 N {0.51 kgf} 10s |
{ }: 参考値
環境特性
| 耐振性 | 振幅 1.5 mm（全振幅）or 加速度 98 m/s2, 10-500-10 Hz, 3 directions for 2 h each |
|---|---|
| 耐衝撃性 | 490 m/s2, 11 ms 6 directions for 3 times each |
| 耐久性 | 10000 steps minimum, DC5 V, 100 mA |
| 耐湿性 (定常状態) | 40 °C, 相対湿度90 ~ 95 %, 240 h |
| 耐熱性 | 85 °C, 96 h |
| 耐寒性 | -40 °C, 96 h |
| 温度サイクル | -40(0.5 h)~85 °C(0.5 h), 5 cycles |
型式表示
| SA-7 | 0 | 1 | 0 | T | A |
|---|---|---|---|---|---|
|
シリーズ名 |
ロータ形状 0: つまみ無し (マイナス溝) |
回路, コード 1: 10 ポジション リアルコード |
設定方向 0: 上部設定型 |

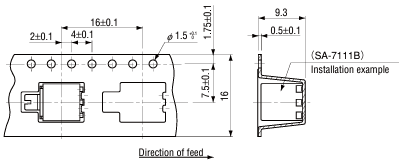

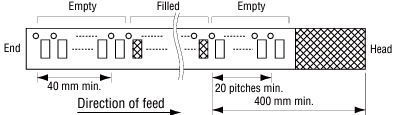

包装形態 T: テーピング (リール) |
端子形状 A: J リード |
型式一覧表
含有化学物資調査用成分表（chemSHERPA-AI）やCADのダウンロードには、ログイン（HP会員登録）が必要です。[chemSHERPA-AIファイルのVersion: 2.09.00]
10 ポジション (BCD) リアルコード
| 型式 | 端子形状 | 設定方向 | ロータ形状 | 包装仕様 | 含有化学物資調査 | CAD |
|---|---|---|---|---|---|---|
| SA-7010TA | Jリード | 上部設定 | つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||
| SA-7010A | Jリード | 上部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7010TB | ガル·ウイング | 上部設定 | つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||

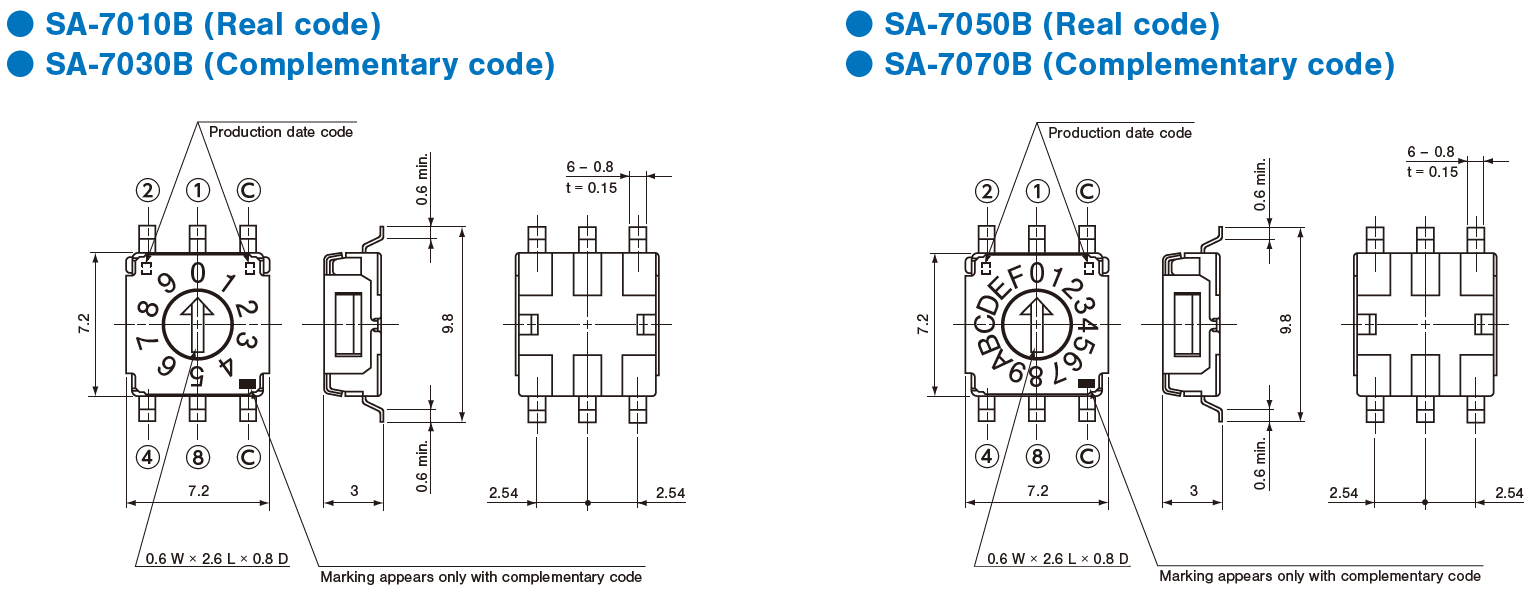

| SA-7010B | ガル·ウイング | 上部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||

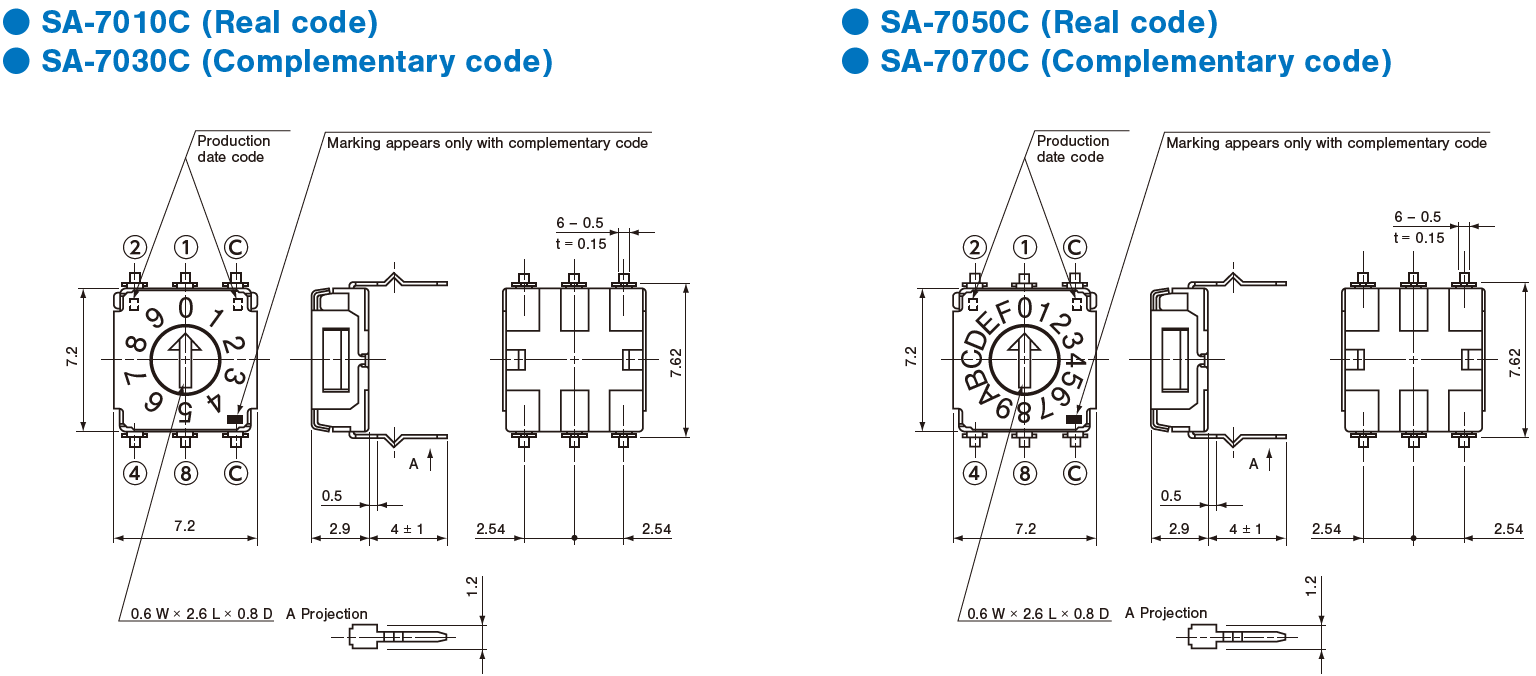

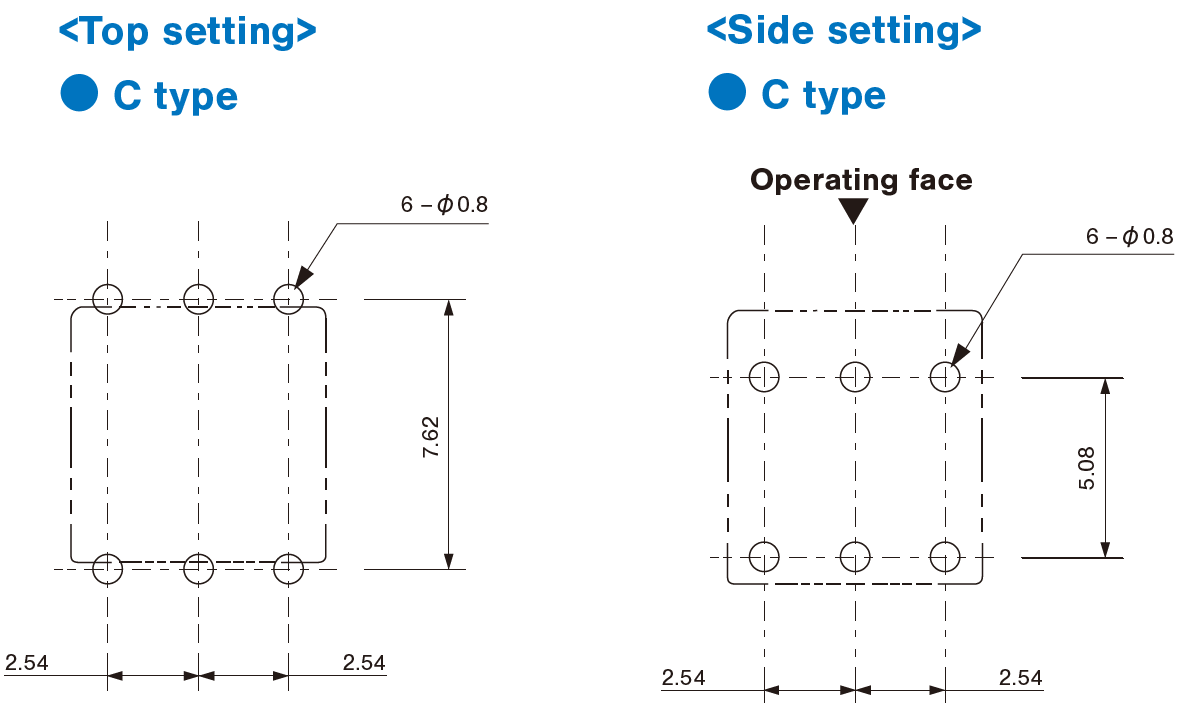

| SA-7010C | スルーホール | 上部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7110TA | Jリード | 上部設定 | つまみ付き | テーピング, 500 pcs./reel |
||

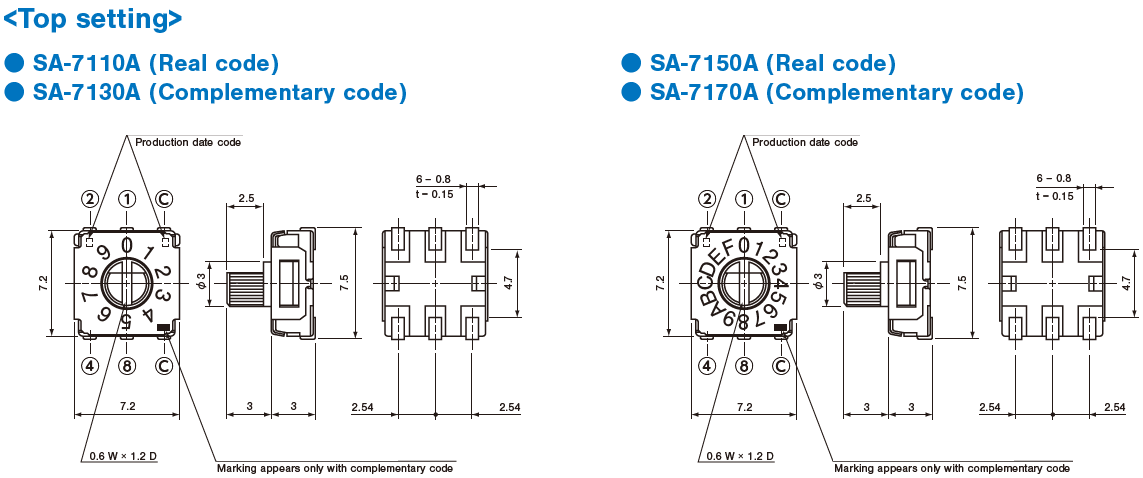

| SA-7110A | Jリード | 上部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||
| SA-7110TB | ガル·ウイング | 上部設定 | つまみ付き | テーピング, 500 pcs./reel |
||

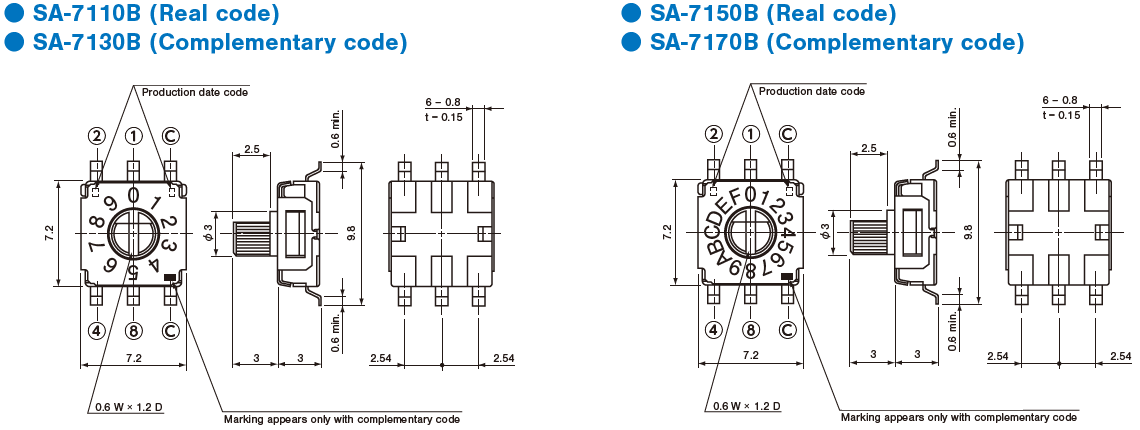

| SA-7110B | ガル·ウイング | 上部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||

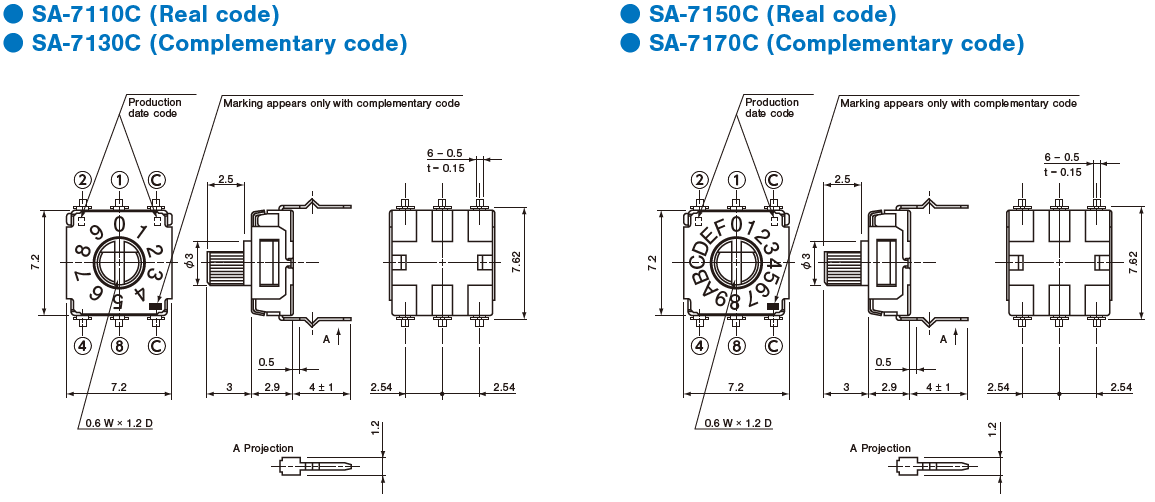

| SA-7110C | スルーホール | 上部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||
| SA-7210TA | Jリード | 上部設定 | つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
||

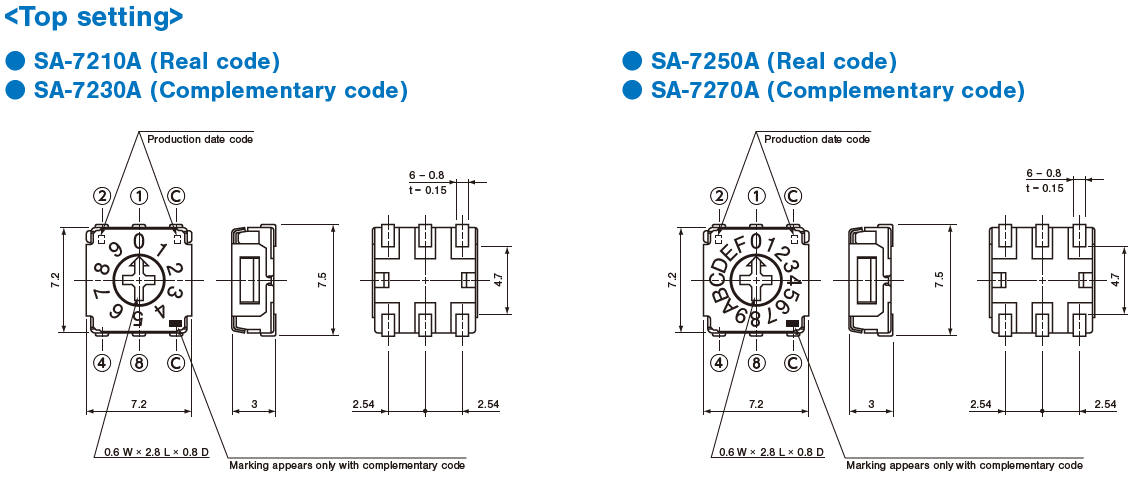

| SA-7210A | Jリード | 上部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7210TB | ガル·ウイング | 上部設定 | つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
||

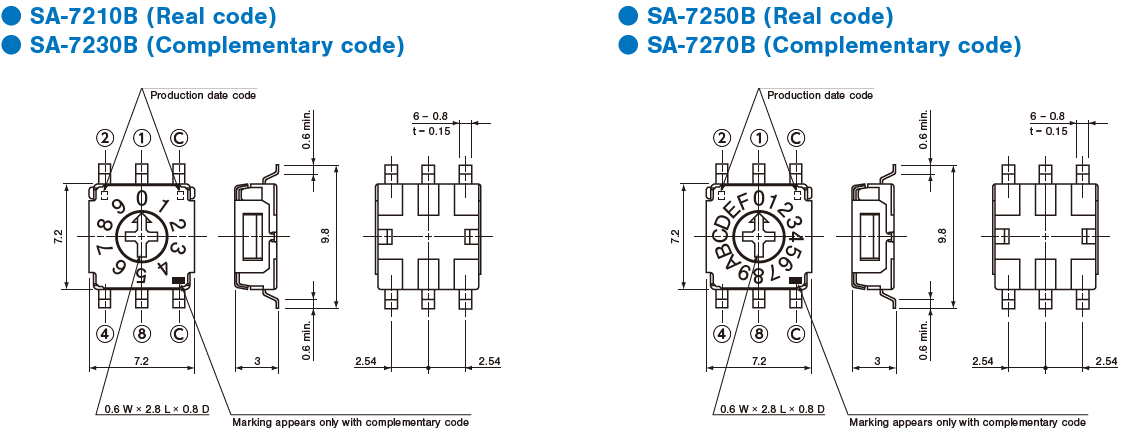

| SA-7210B | ガル·ウイング | 上部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||

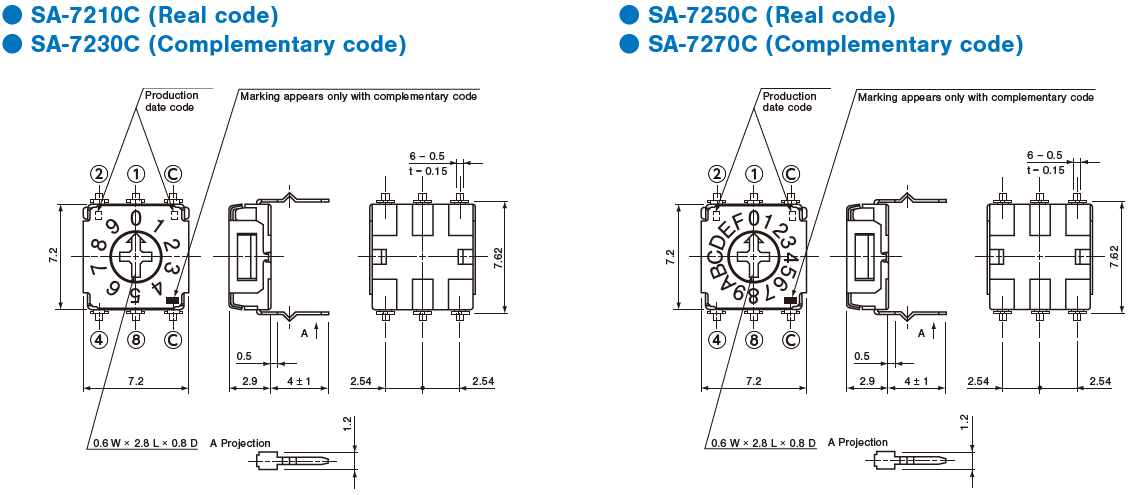

| SA-7210C | スルーホール | 上部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||

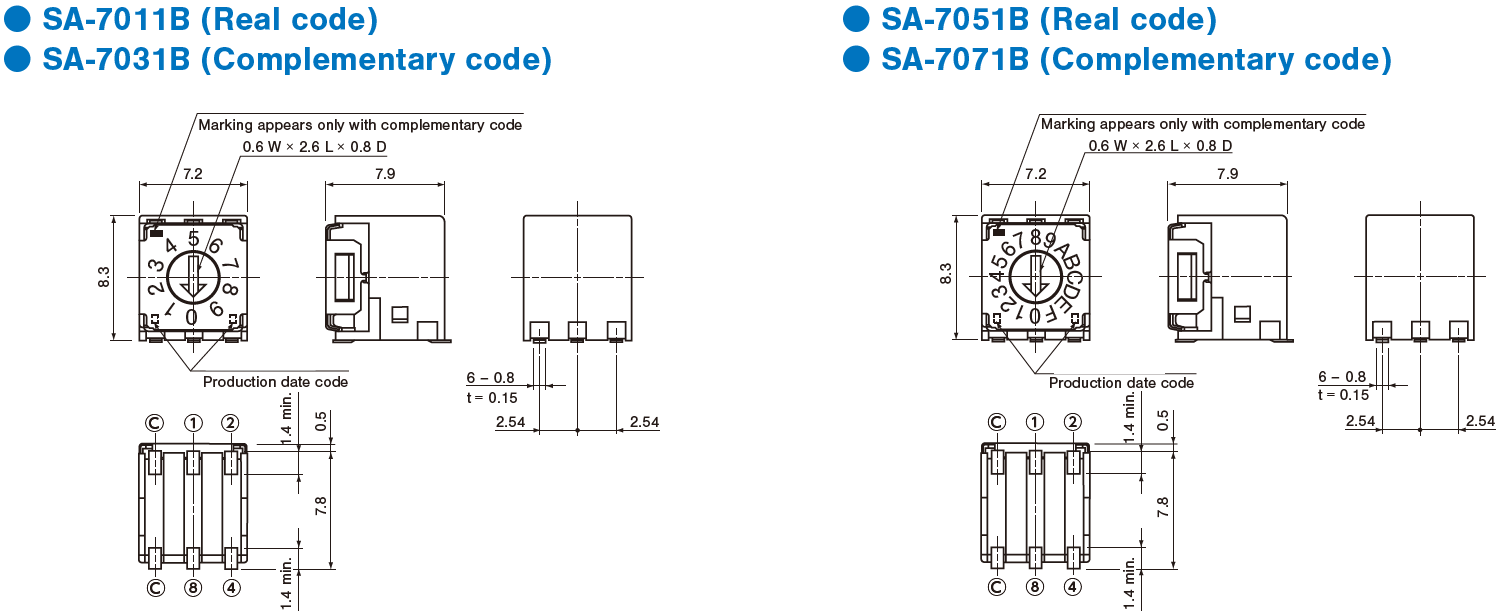

| SA-7011TA | Jリード | 側部設定 | つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||

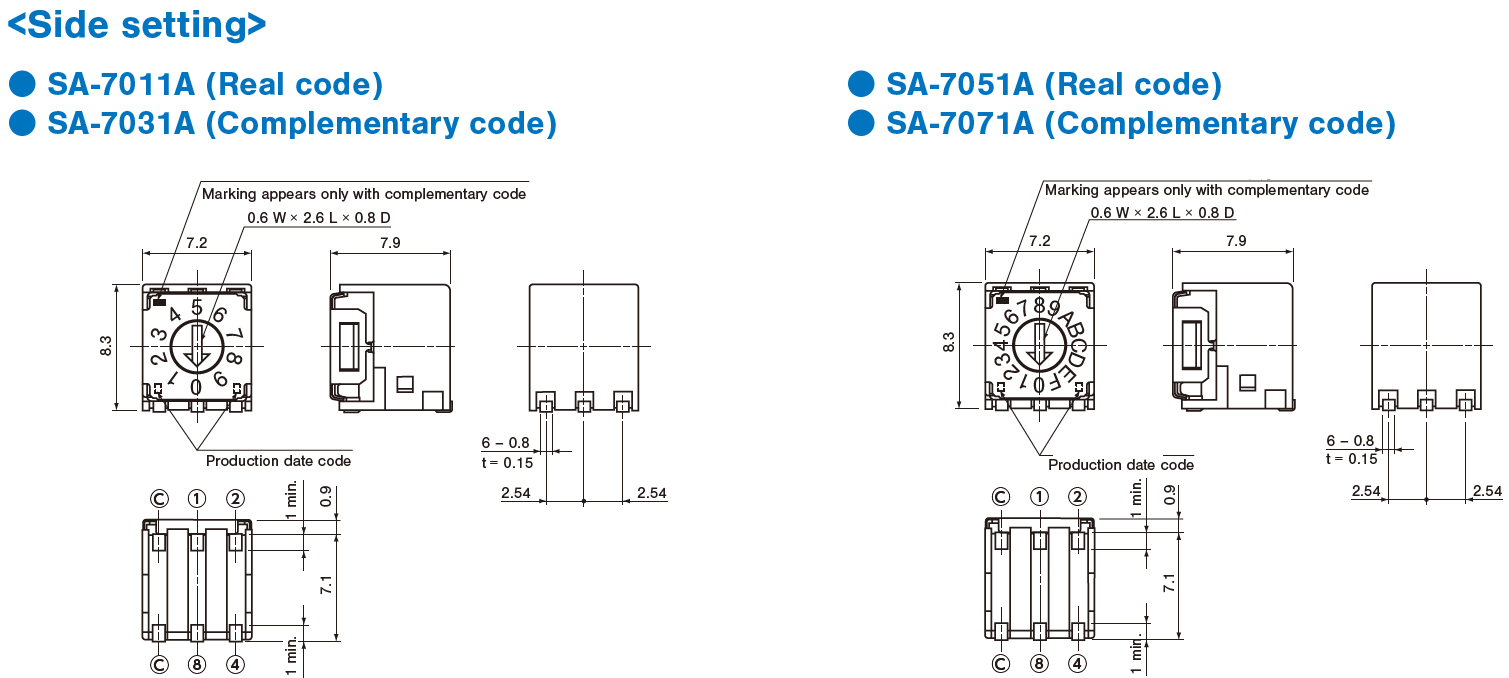

| SA-7011A | Jリード | 側部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7011TB | ガル·ウイング | 側部設定 | つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||
| SA-7011B | ガル·ウイング | 側部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||

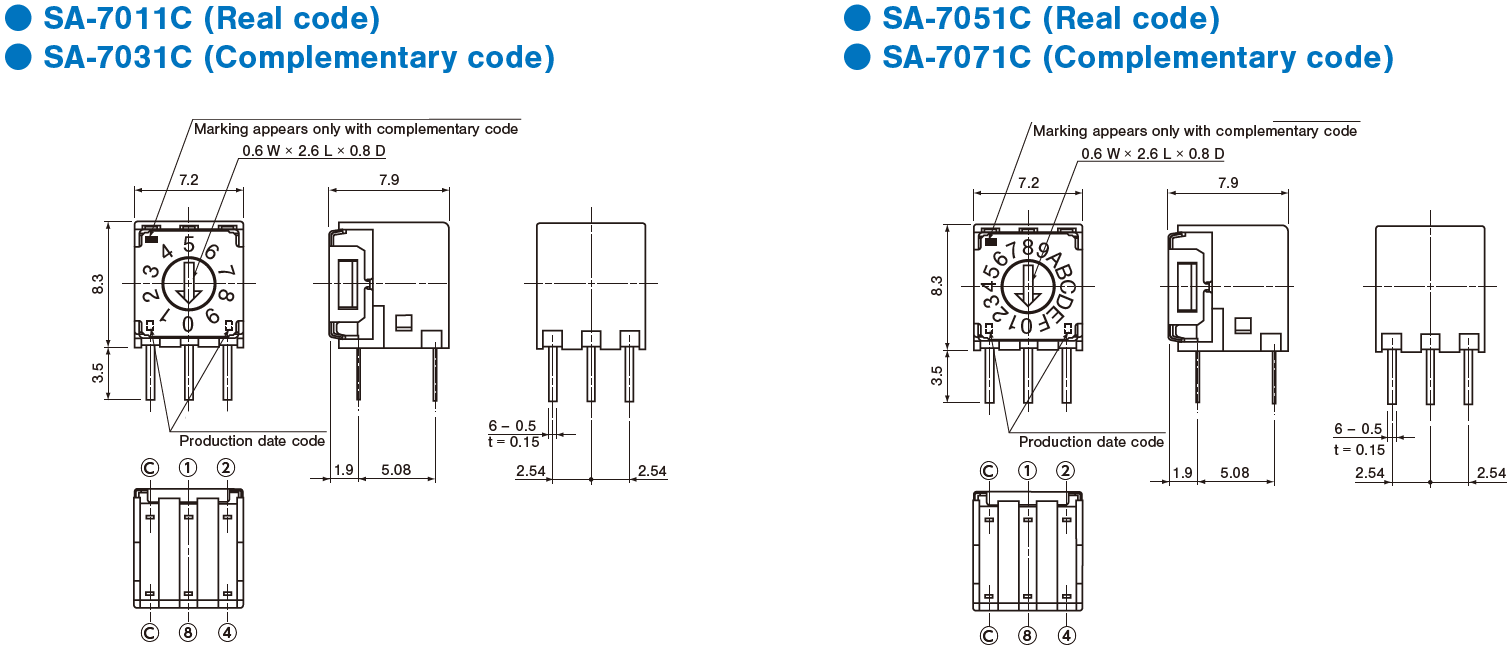

| SA-7011C | スルーホール | 側部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7111TA | Jリード | 側部設定 | つまみ付き | テーピング, 500 pcs./reel |
||

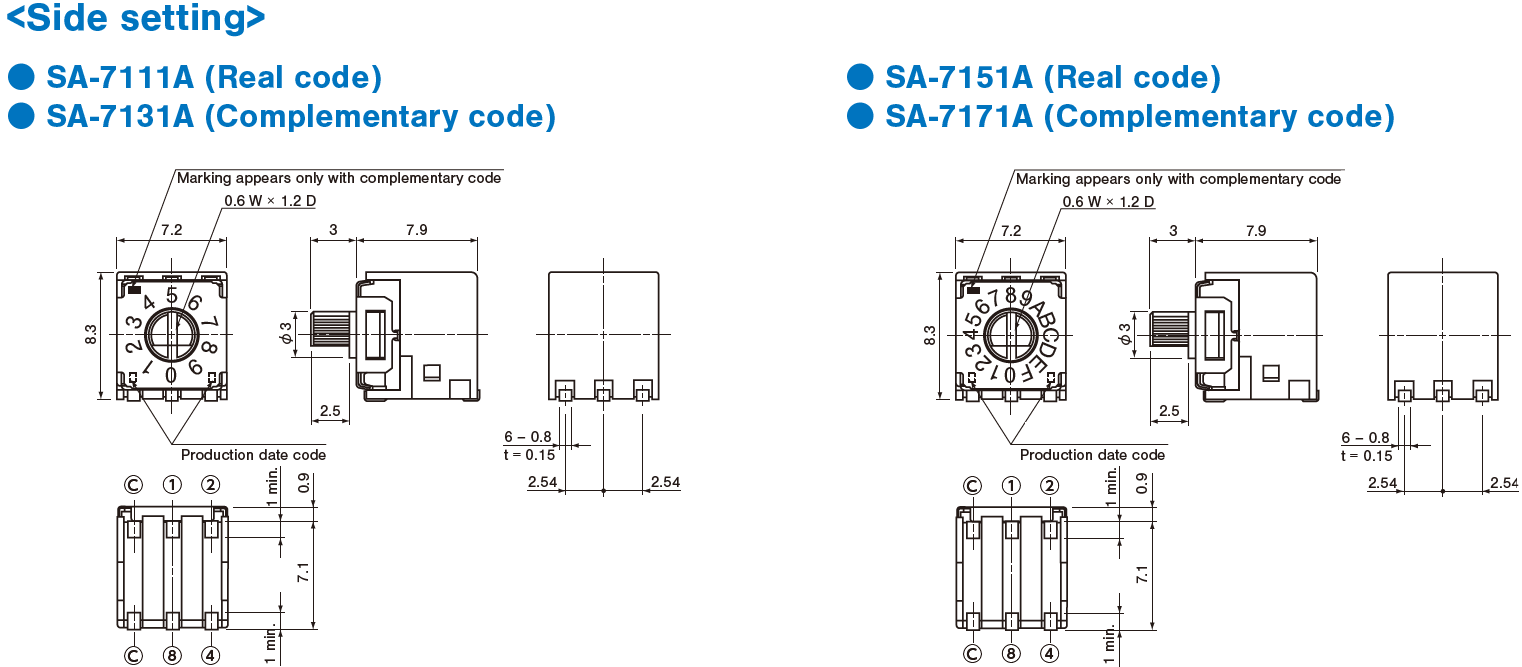

| SA-7111A | Jリード | 側部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||

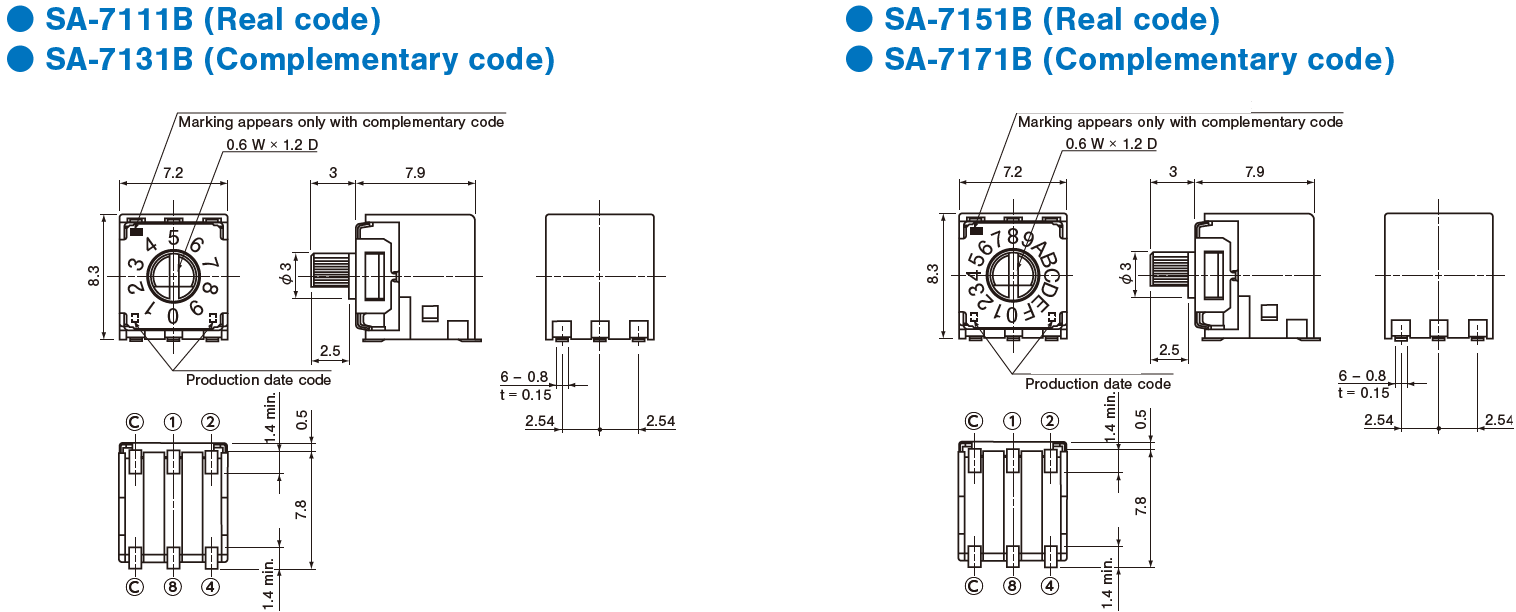

| SA-7111TB | ガル·ウイング | 側部設定 | つまみ付き | テーピング, 500 pcs./reel |
||
| SA-7111B | ガル·ウイング | 側部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||
| SA-7111C | スルーホール | 側部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||

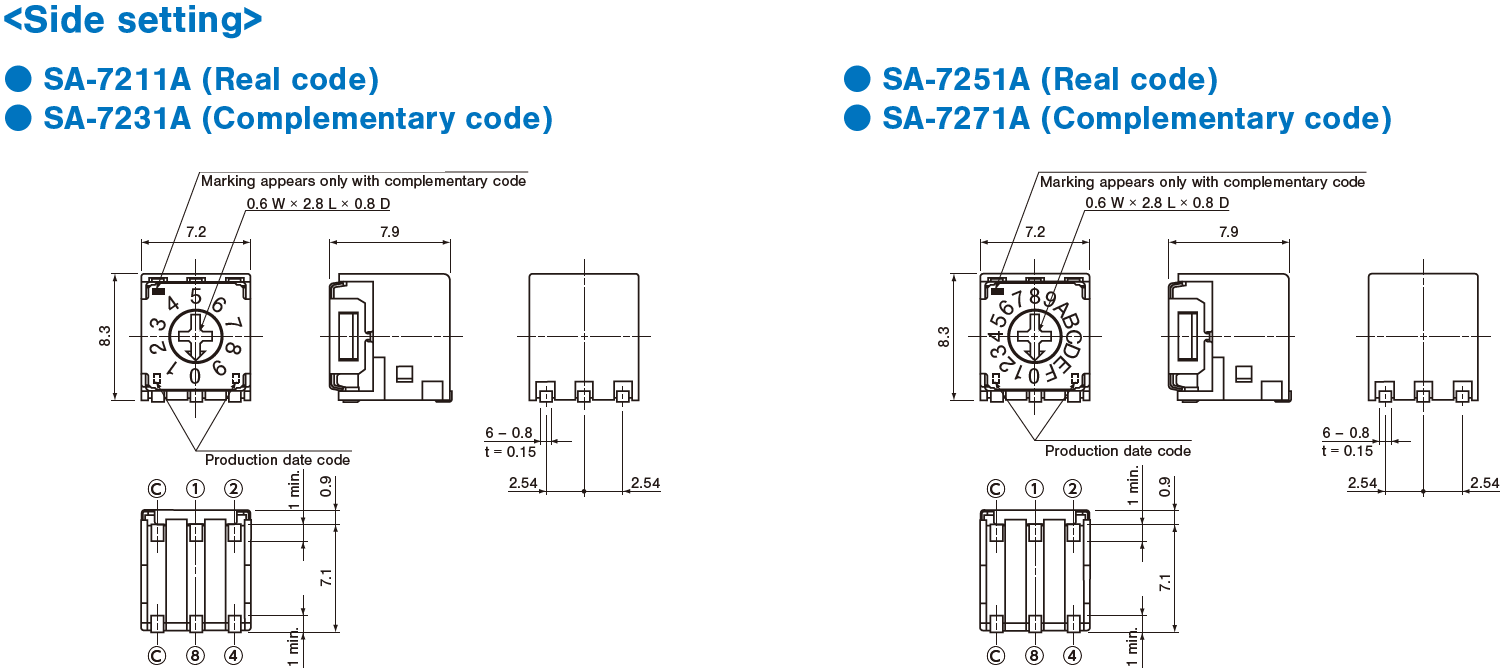

| SA-7211TA | Jリード | 側部設定 | つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
||
| SA-7211A | Jリード | 側部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7211TB | ガル·ウイング | 側部設定 | つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
||

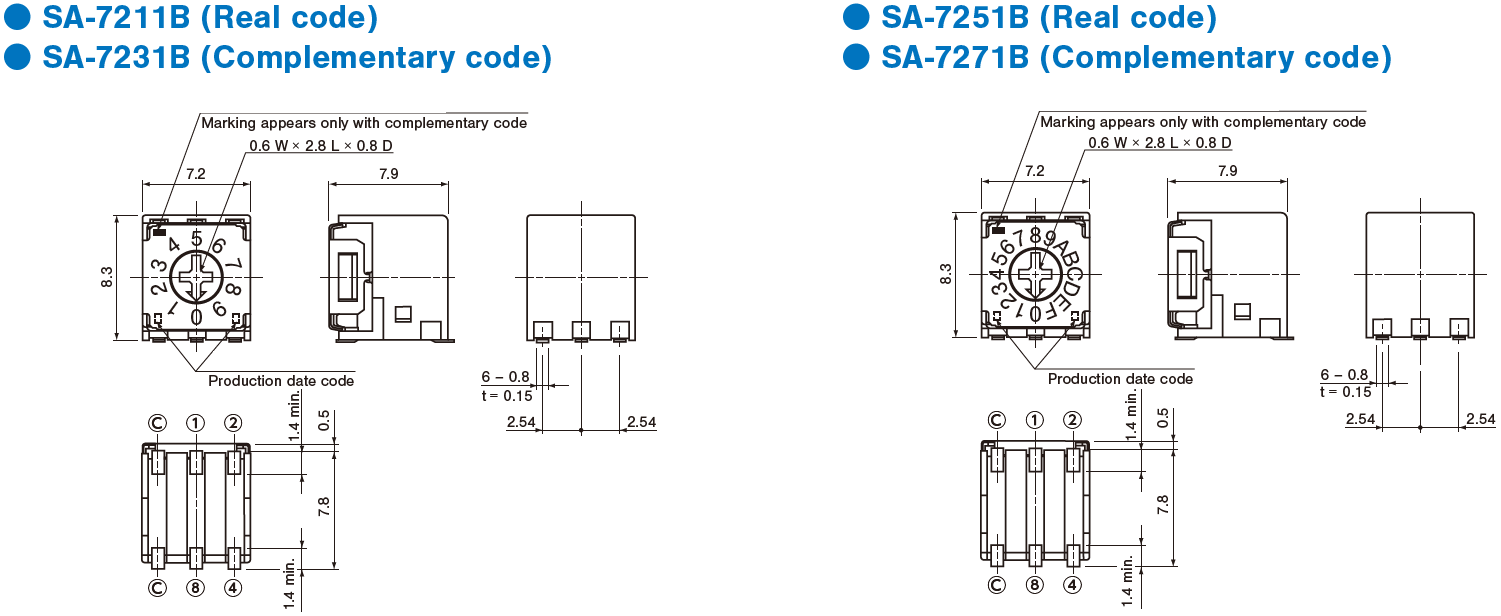

| SA-7211B | ガル·ウイング | 側部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||

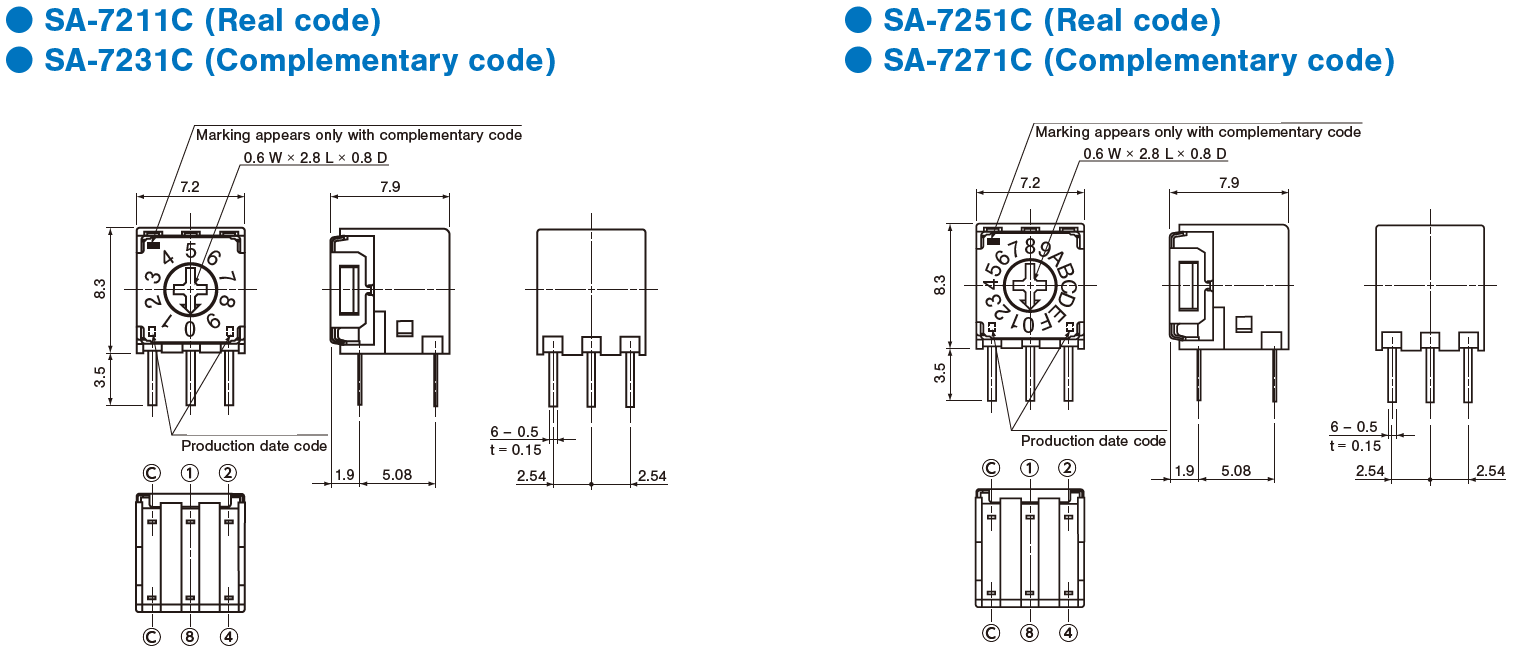

| SA-7211C | スルーホール | 側部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||

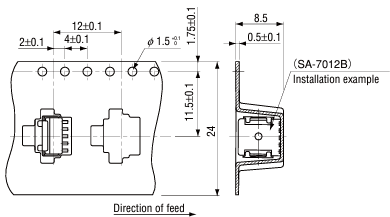

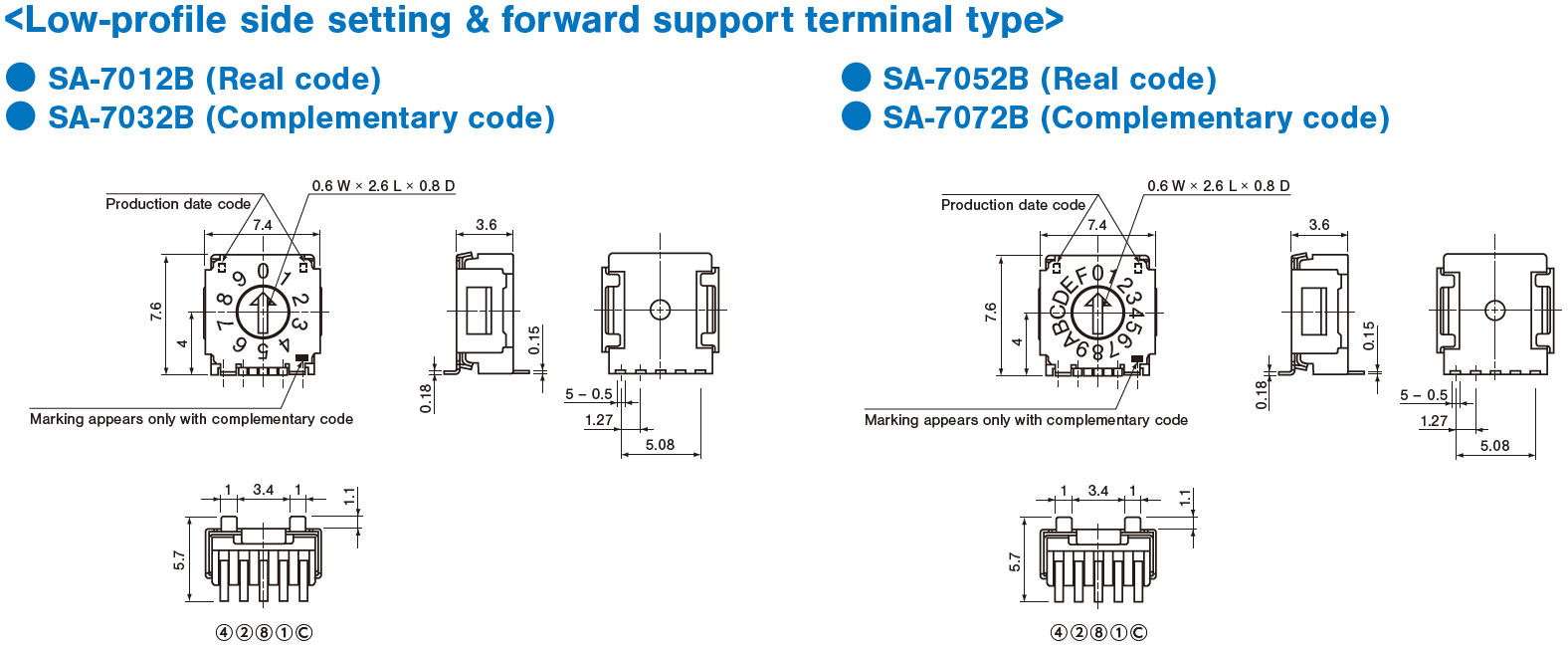

| SA-7012TB | ガル·ウイング | 薄型側部設定サポ ート端子前方向型 |
つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||

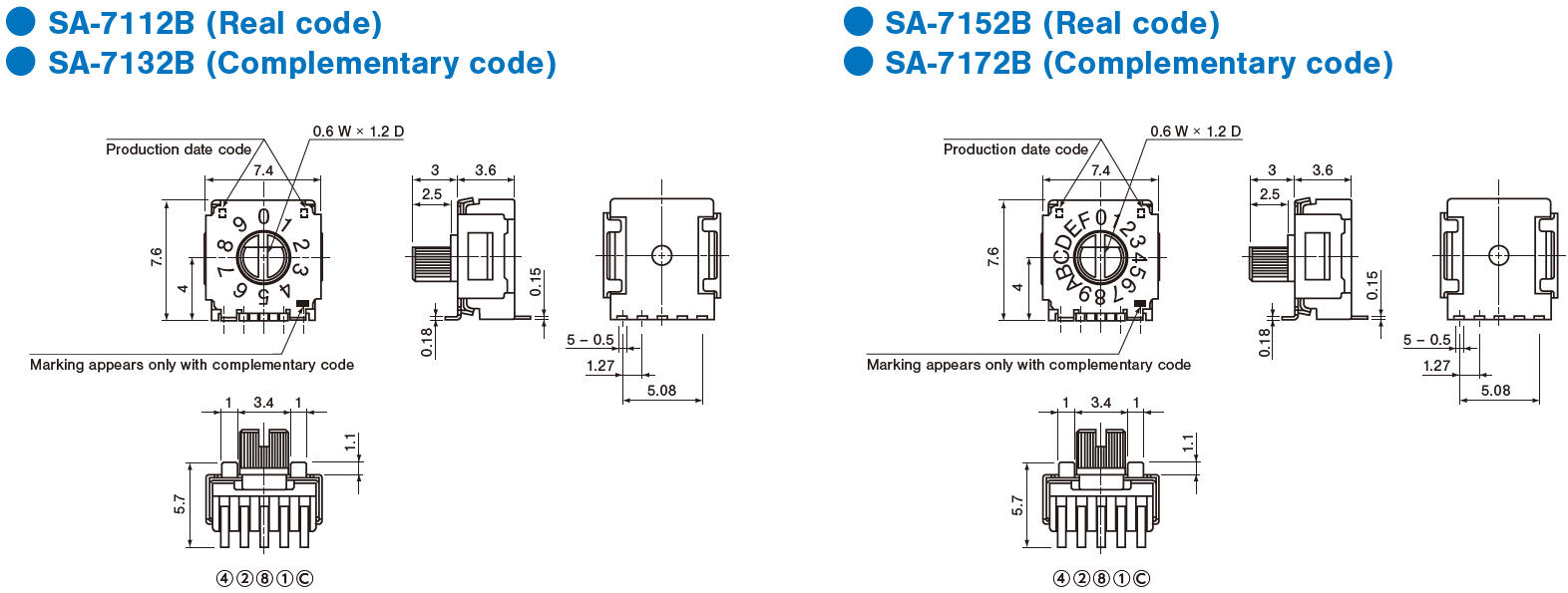

| SA-7112TB | ガル·ウイング | 薄型側部設定サポ ート端子前方向型 |
つまみ付き | テーピング, 500 pcs./reel |
||
| SA-7212TB | ガル·ウイング | 薄型側部設定サポ ート端子前方向型 |
つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
||

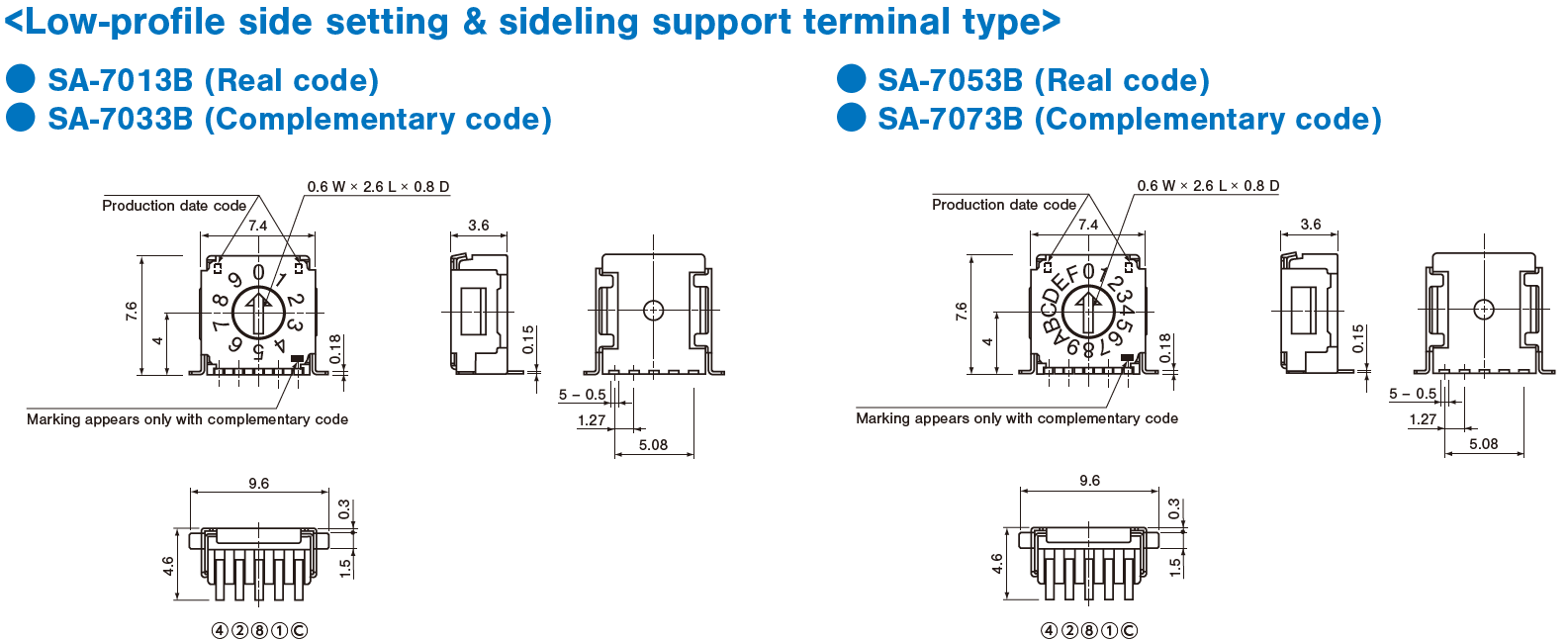

| SA-7013TB | ガル·ウイング | 薄型側部設定サポ ート端子横方向型 |
つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||

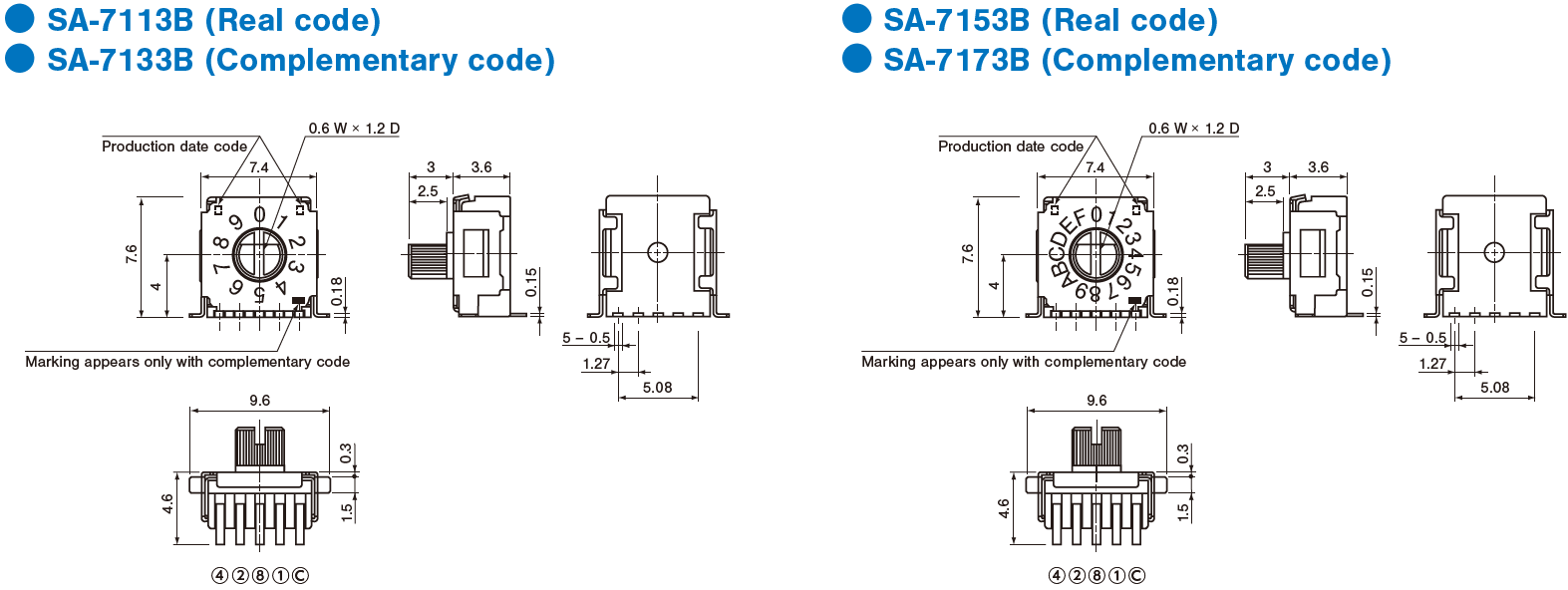

| SA-7113TB | ガル·ウイング | 薄型側部設定サポ ート端子横方向型 |
つまみ付き | テーピング, 500 pcs./reel |
||

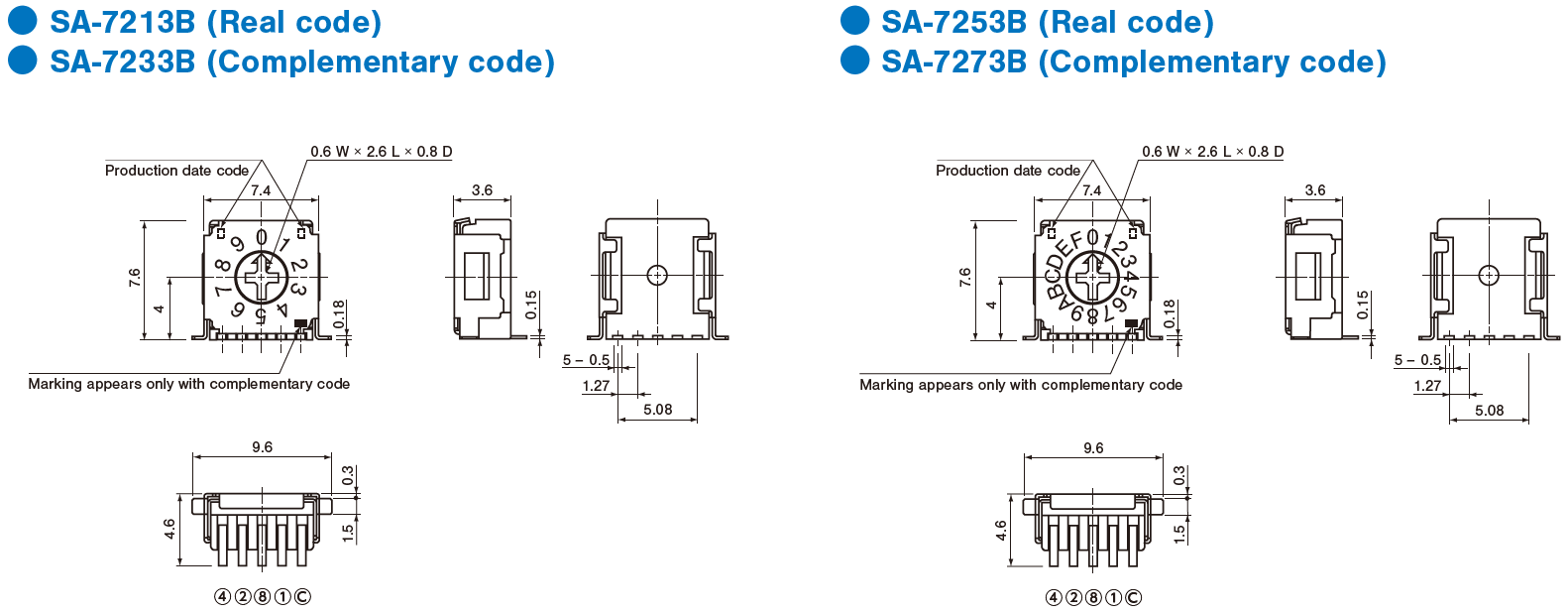

| SA-7213TB | ガル·ウイング | 薄型側部設定サポ ート端子横方向型 |
つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
10 ポジション (BCD) コンプリメンタリコード
| 型式 | 端子形状 | 設定方向 | ロータ形状 | 包装仕様 | 含有化学物資調査 | CAD |
|---|---|---|---|---|---|---|
| SA-7030TA | Jリード | 上部設定 | つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||
| SA-7030A | Jリード | 上部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7030TB | ガル·ウイング | 上部設定 | つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||
| SA-7030B | ガル·ウイング | 上部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7030C | スルーホール | 上部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7130TA | Jリード | 上部設定 | つまみ付き | テーピング, 500 pcs./reel |
||
| SA-7130A | Jリード | 上部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||
| SA-7130TB | ガル·ウイング | 上部設定 | つまみ付き | テーピング, 500 pcs./reel |
||
| SA-7130B | ガル·ウイング | 上部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||
| SA-7130C | スルーホール | 上部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||
| SA-7230TA | Jリード | 上部設定 | つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
||
| SA-7230A | Jリード | 上部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7230TB | ガル·ウイング | 上部設定 | つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
||
| SA-7230B | ガル·ウイング | 上部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7230C | スルーホール | 上部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7031TA | Jリード | 側部設定 | つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||
| SA-7031A | Jリード | 側部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7031TB | ガル·ウイング | 側部設定 | つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||
| SA-7031B | ガル·ウイング | 側部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7031C | スルーホール | 側部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7131TA | Jリード | 側部設定 | つまみ付き | テーピング, 500 pcs./reel |
||
| SA-7131A | Jリード | 側部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||
| SA-7131TB | ガル·ウイング | 側部設定 | つまみ付き | テーピング, 500 pcs./reel |
||
| SA-7131B | ガル·ウイング | 側部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||

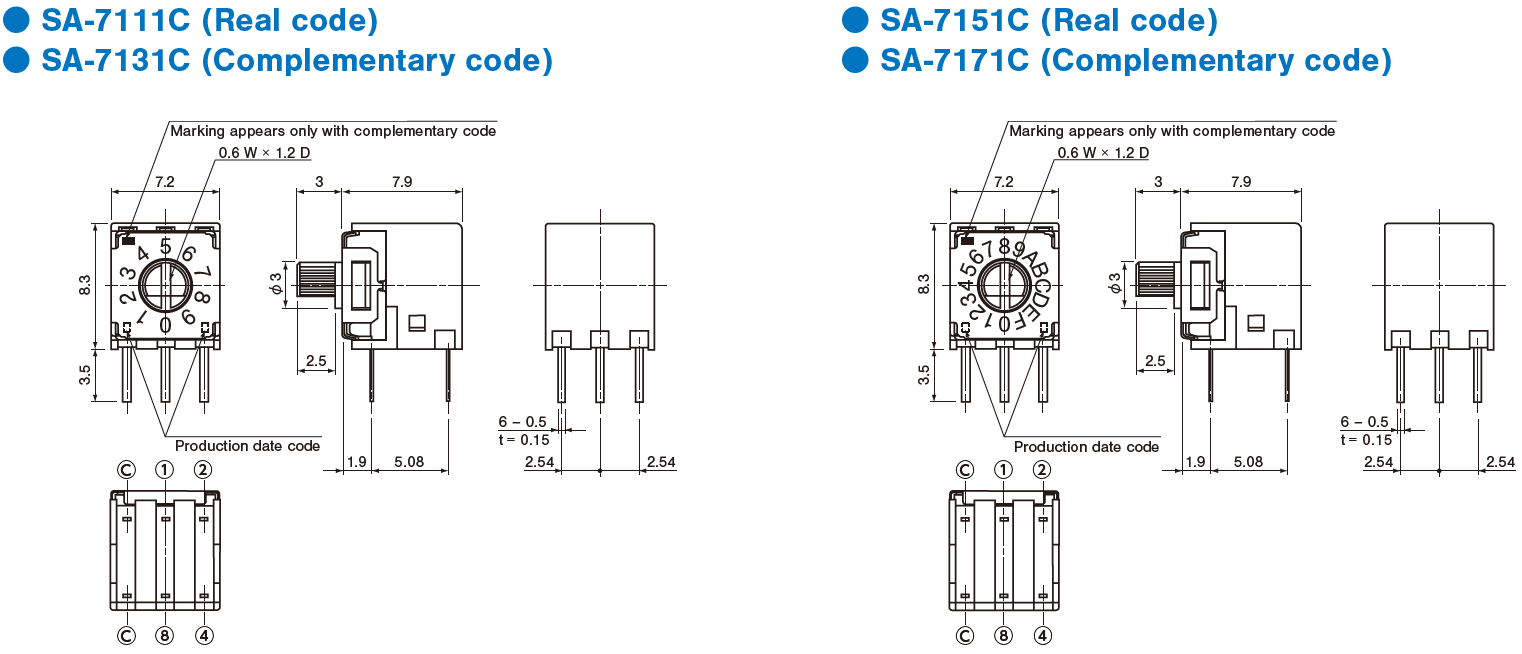

| SA-7131C | スルーホール | 側部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||
| SA-7231TA | Jリード | 側部設定 | つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
||
| SA-7231A | Jリード | 側部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7231TB | ガル·ウイング | 側部設定 | つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
||
| SA-7231B | ガル·ウイング | 側部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7231C | スルーホール | 側部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7032TB | ガル·ウイング | 薄型側部設定サポ ート端子前方向型 |
つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||
| SA-7132TB | ガル·ウイング | 薄型側部設定サポ ート端子前方向型 |
つまみ付き | テーピング, 500 pcs./reel |
||
| SA-7232TB | ガル·ウイング | 薄型側部設定サポ ート端子前方向型 |
つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
||
| SA-7033TB | ガル·ウイング | 薄型側部設定サポ ート端子横方向型 |
つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||
| SA-7133TB | ガル·ウイング | 薄型側部設定サポ ート端子横方向型 |
つまみ付き | テーピング, 500 pcs./reel |
||
| SA-7233TB | ガル·ウイング | 薄型側部設定サポ ート端子横方向型 |
つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
16 ポジション (BCH) リアルコード
| 型式 | 端子形状 | 設定方向 | ロータ形状 | 包装仕様 | 含有化学物資調査 | CAD |
|---|---|---|---|---|---|---|
| SA-7050TA | Jリード | 上部設定 | つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||
| SA-7050A | Jリード | 上部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||

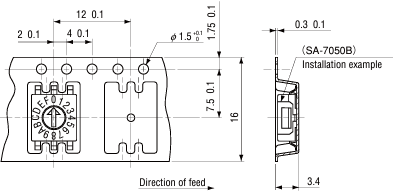

| SA-7050TB | ガル·ウイング | 上部設定 | つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||
| SA-7050B | ガル·ウイング | 上部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7050C | スルーホール | 上部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7150TA | Jリード | 上部設定 | つまみ付き | テーピング, 500 pcs./reel |
||
| SA-7150A | Jリード | 上部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||

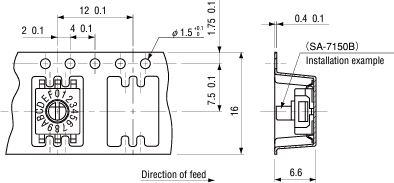

| SA-7150TB | ガル·ウイング | 上部設定 | つまみ付き | テーピング, 500 pcs./reel |
||
| SA-7150B | ガル·ウイング | 上部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||
| SA-7150C | スルーホール | 上部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||
| SA-7250TA | Jリード | 上部設定 | つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
||
| SA-7250A | Jリード | 上部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7250TB | ガル·ウイング | 上部設定 | つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
||
| SA-7250B | ガル·ウイング | 上部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7250C | スルーホール | 上部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7051TA | Jリード | 側部設定 | つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||
| SA-7051A | Jリード | 側部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||

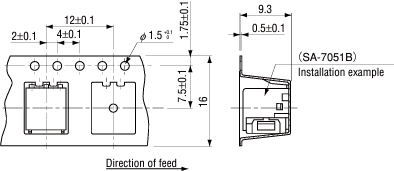

| SA-7051TB | ガル·ウイング | 側部設定 | つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||
| SA-7051B | ガル·ウイング | 側部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7051C | スルーホール | 側部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7151TA | Jリード | 側部設定 | つまみ付き | テーピング, 500 pcs./reel |
||
| SA-7151A | Jリード J- | 側部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||
| SA-7151TB | ガル·ウイング | 側部設定 | つまみ付き | テーピング, 500 pcs./reel |
||
| SA-7151B | ガル·ウイング | 側部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||
| SA-7151C | スルーホール | 側部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||
| SA-7251TA | Jリード | 側部設定 | つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
||
| SA-7251A | Jリード | 側部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7251TB | ガル·ウイング | 側部設定 | つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
||
| SA-7251B | ガル·ウイング | 側部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7251C | スルーホール | 側部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7052TB | ガル·ウイング | 薄型側部設定サポ ート端子前方向型 |
つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||
| SA-7152TB | ガル·ウイング | 薄型側部設定サポ ート端子前方向型 |
つまみ付き | テーピング, 500 pcs./reel |
||
| SA-7252TB | ガル·ウイング | 薄型側部設定サポ ート端子前方向型 |
つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
||
| SA-7053TB | ガル·ウイング | 薄型側部設定サポ ート端子横方向型 |
つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||
| SA-7153TB | ガル·ウイング | 薄型側部設定サポ ート端子横方向型 |
つまみ付き | テーピング, 500 pcs./reel |
||
| SA-7253TB | ガル·ウイング | 薄型側部設定サポ ート端子横方向型 |
つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
16 ポジション (BCH) コンプリメンタリコード
| 型式 | 端子形状 | 設定方向 | ロータ形状 | 包装仕様 | 含有化学物資調査 | CAD |
|---|---|---|---|---|---|---|
| SA-7070TA | Jリード | 上部設定 | つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||
| SA-7070A | Jリード | 上部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7070TB | ガル·ウイング | 上部設定 | つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||
| SA-7070B | ガル·ウイング | 上部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7070C | スルーホール | 上部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7170TA | Jリード | 上部設定 | つまみ付き | テーピング, 500 pcs./reel |
||
| SA-7170A | Jリード | 上部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||
| SA-7170TB | ガル·ウイング | 上部設定 | つまみ付き | テーピング, 500 pcs./reel |
||
| SA-7170B | ガル·ウイング | 上部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||
| SA-7170C | スルーホール | 上部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||
| SA-7270TA | Jリード | 上部設定 | つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
||
| SA-7270A | Jリード | 上部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7270TB | ガル·ウイング | 上部設定 | つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
||
| SA-7270B | ガル·ウイング | 上部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7270C | スルーホール | 上部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7071TA | Jリード | 側部設定 | つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||
| SA-7071A | Jリード | 側部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7071TB | ガル·ウイング | 側部設定 | つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||
| SA-7071B | ガル·ウイング | 側部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7071C | スルーホール | 側部設定 | つまみ無し (マイナス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7171TA | Jリード | 側部設定 | つまみ付き | テーピング, 500 pcs./reel |
||
| SA-7171A | Jリード | 側部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||
| SA-7171TB | ガル·ウイング | 側部設定 | つまみ付き | テーピング, 500 pcs./reel |
||
| SA-7171B | ガル·ウイング | 側部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||
| SA-7171C | スルーホール | 側部設定 | つまみ付き | ポリ袋, 50 pcs./pack |
||
| SA-7271TA | Jリード | 側部設定 | つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
||
| SA-7271A | Jリード | 側部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7271TB | ガル·ウイング | 側部設定 | つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
||
| SA-7271B | ガル·ウイング | 側部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7271C | スルーホール | 側部設定 | つまみ無し (プラス溝) |
ポリ袋, 50 pcs./pack |
||
| SA-7072TB | ガル·ウイング | 薄型側部設定サポ ート端子前方向型 |
つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||
| SA-7172TB | ガル·ウイング | 薄型側部設定サポ ート端子前方向型 |
つまみ付き | テーピング, 500 pcs./reel |
||
| SA-7272TB | ガル·ウイング | 薄型側部設定サポ ート端子前方向型 |
つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
||
| SA-7073TB | ガル·ウイング | 薄型側部設定サポ ート端子横方向型 |
つまみ無し (マイナス溝) |
テーピング, 500 pcs./reel |
||
| SA-7173TB | ガル·ウイング | 薄型側部設定サポ ート端子横方向型 |
つまみ付き | テーピング, 500 pcs./reel |
||
| SA-7273TB | ガル·ウイング | 薄型側部設定サポ ート端子横方向型 |
つまみ無し (プラス溝) |
テーピング, 500 pcs./reel |
コードフォーマット
|
No. of positions | 16 positions | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 positions | ||||||||||||
| Position | ０ | 1 | 2 | ３ | 4 | 5 | 6 | 7 | 8 | 9 | ||
| Code |
Real code | 8 | ● | ● | ||||||||
| 4 | ● | ● | ● | ● | ||||||||
| 2 | ● | ● | ● | ● | ||||||||
| 1 | ● | ● | ● | ● | ● | |||||||
| Complementary code | 8 |
● |
● | ● | ● | ● | ● | ● | ● | |||
| 4 | ● | ● | ● | ● | ● | ● | ||||||
| ２ | ● | ● | ● | ● | ● | ● | ||||||
| 1 | ● | ● | ● | ● | ● | |||||||
|
No. of positions | 16 positions | |||||||
|---|---|---|---|---|---|---|---|---|
| Position | A | B | C | D | E | F | ||
| Code |
Real code | 8 | ● | ● | ● | ● | ● | ● |
| 4 | ● | ● | ● | ● | ||||
| 2 | ● | ● | ● | ● | ||||
| 1 | ● | ● | ● | |||||
| Complementary code | 8 | |||||||
| 4 | ● | ● | ||||||
| 2 | ● | ● | ||||||
| 1 | ● | ● | ● | |||||
外形寸法図
(Unit:mm)

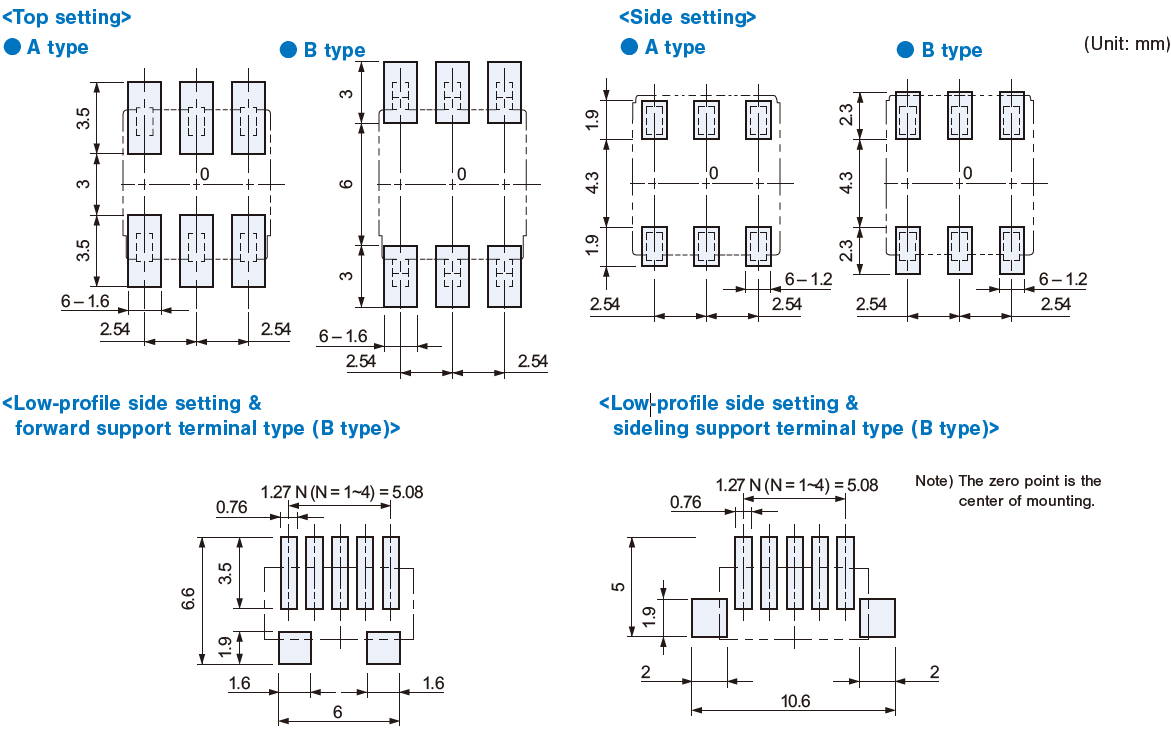

推奨ランドパターン
プリント基板加工寸法
(Unit:mm)
包装仕様
〈テーピングの包装仕様〉
● テーピングは 500 個 /リール単位の包装になりますので、1000 個単位（500個、1000 個、1500 個…）でのご注文をお願い致します。
● テーピングリールの箱詰めは、1 リール（500個）ごとに製品箱に包装致します。製品の脱落は、連続 2 個以内と致します。テープのリーダ部、空部およびリール寸法は図に示します。
(Unit:mm)
-
●テープのリーダ部および空部
-
●リール寸法図
(JIS C 0806-3 に一致, EIAJ ET-7200A に準拠)
| Part number | A | B | C | D |
|---|---|---|---|---|
| SA-70□0・SA-72□0TA / TB | φ 254 ± 2 | 17.4 ± 1 | 21.4 ± 1 | φ 50 min. |
| SA-71□0TA / TB | φ 330 ± 2 | 17.4 ± 1 | 21.4 ± 1 | φ 80 ± 1 |
| SA-70□1・SA-72□1TA / TB | φ 330 ± 2 | 17.4 ± 1 | 21.4 ± 1 | |
| SA-71□1TA / TB | φ 330 ± 2 | 17.4 ± 1 | 21.4 ± 1 | |
| SA-7□□2・SA-7□□3TB | φ 330 ± 2 | 25.4 ± 1 | 29.4 ± 1 |
(JIS C 0806-3に一致)
-
●SA-70□0T□ ●SA-72□0T□
<Top setting without knob>
-
●SA-71□0T□
<Top setting with knob>
(JIS C 0806-3に一致)
-
●SA-70□1T□ ●SA-72□1T□
<Side setting without knob>
-
●SA-71□1T□
<Side setting with knob>
-
●SA-7□□2TB ●SA-7□□3TB
<Low-profile side setting>
〈ポリ袋の包装仕様〉
● ポリ袋での最小包装は、10個/袋となりますので、10個単位（10個、20個、30個、…）でのご注文をお願い致します。
● ポリ袋の箱詰めは、50個以上（上部設定型が200個、側部設定型が100個）を製品箱に包装致します。
環境関連書類
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
