タクティールスイッチ SMT1
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
表面実装用押ボタンスイッチ
FeaturesFeatures
-
鉛フリーはんだ付け対応:高耐熱樹脂採用により、鉛フリーはんだにリフ口一実装が可能です
-
丸洗い洗浄タイプ
-
アクチュエーター用 スイッチ部と操作部を分離することができますので、スイッチのはんだ付け後、洗浄、組立等の作業ができます。
-
端子配列が180°点対称
-
静電気防止対策: 操作時の静電気による素子の損壊を防ぐためアース端子を設けました。
-
シャープな感触のメタルコンタクトタイプ

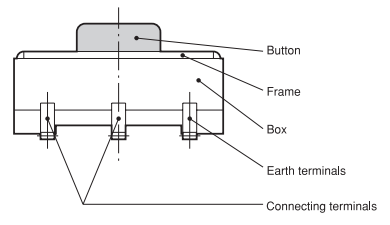

◆内部構造図
標準仕様
| 最大定格 | 1VA Max.（DC48V Max.50mA Max.） 定格 |
|---|---|
| 最小定格 | 銀メッキ接点 : DC20mV 0.5mA /金メッキ接点:DC20mV 10μA |
| 初期接触抵抗 | 100mΩ以下〔AC200 μV 1.5mA1.96N｛200gf｝荷重時〕 |
| 耐電圧 | AC250V 1分間 |
| 絶縁抵抗 | 100MΩ以上（DC100V） |
| 電気寿命 | 100万回 |
| ストロ ー ク | 0.5±0.3 mm |
| 作動力 | 1.96±0.98 N |
| 使用温度範囲 | －25～＋70℃ |
| 保存温度範囲 | －40～＋70℃ |
型式表示
| SMT | G | １ - | 01 | E - | Z |
|---|---|---|---|---|---|
|
シリーズ名 |
接点メッキ なし:銀メッキ |
構造
|
登録番号
|
梱包仕様 なし：スティック仕様 |
型式一覧表
| 型式 | メッキ | CAD |
|---|---|---|
| SMT1-01-Z | 銀メッキ | |
| SMT1-01E-Z | 銀メッキ | |
| SMTG1-01-Z | 金メッキ | |
| SMTG1-01E-Z | 金メッキ |

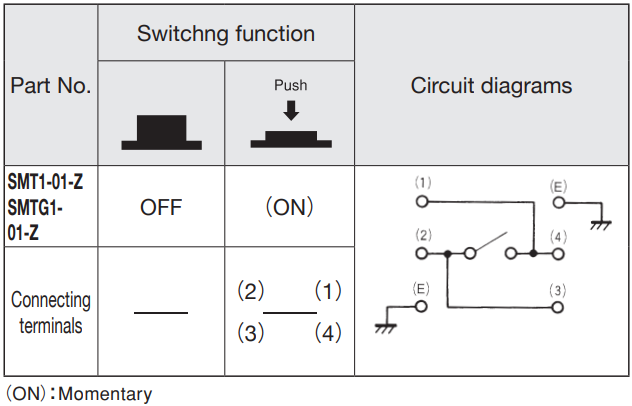

スイッチ特性

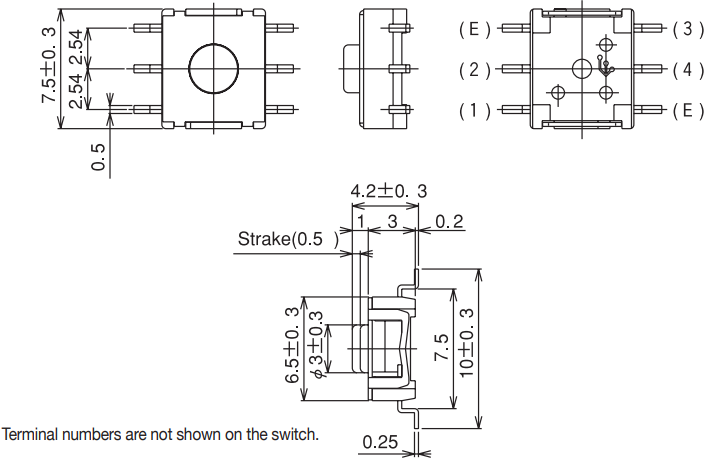

外形寸法
プリント基板寸法
（E）端子は、アース端子です ので、Groundへ接続してくださ い。このアース端子は、金属フ レームへ接続してあります。
はんだ付け仕様
- 手付け
装 置：はんだゴテ

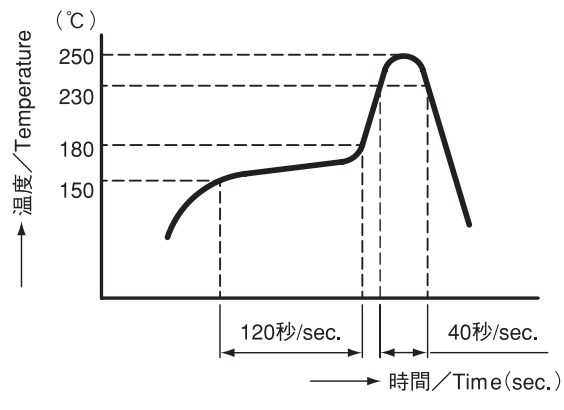

①380°C ±10°C; 3±0.5 seconds - リフローライン
装 置：インライン式またはバッチ式
リフローは、1回までです。
洗浄仕様
- 溶剤は、フッソ系またはアルコール系のものを、ご使用ください。 その他の溶剤または水による洗浄はできません。
- はんだ付け後洗浄する場合は、端子部温度が90℃以下、または、 常温で5分以上放置後洗浄してください。
洗浄温度: 43℃以下 - 超音波洗浄はできません。

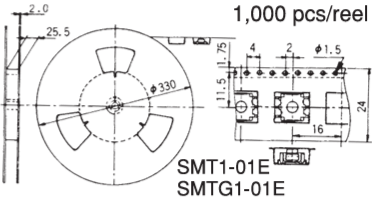

包装仕様
(Unit:mm)
| スティック仕様 | エンボステープ仕様 |
|---|---|
|
|
|
テーピング品をご希望の場合は、ご注文時に、その旨、指定ください。
ご注文単位は、1リール(1,000個）単位となります。
環境関連書類
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
