押ボタンスイッチ 8P

●お求めの際は、セールスネットワークまたは次のWeb通販サイトをご利用ください。

ウォータープルーフ押ボタンスイッチ

FeaturesFeatures

8Pウォータープルーフプッシュスイッチは、パネルシールを目的としたスイッチで、"O"リングを組み込むことによりパネル面からの水滴、塵挨の浸入を防止できる構造です。（IP67相当）パネルシールの必要上ロッキングリングが使用できないため、スイッチが回らないようスリーブに"D"カットを施してあります。
なお、パネルにφ6.5の丸孔をあけてスイッチを取り付けても防滴、防塵性能には何ら影響はありません。

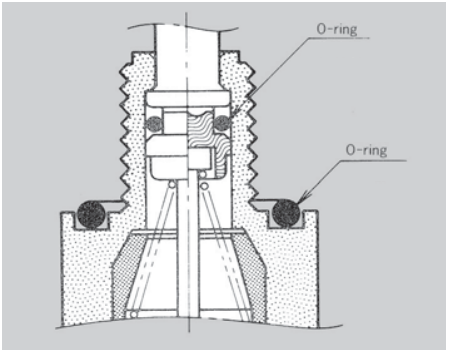

ウォータープルーフプッシュスイッチは水中で使用するのではなく、水滴などを防止するためのパネルシール用スイッチです。二重の"O"リングは防水性ばかりでなく塵挨の浸入防止にも役立ちます。
接触部には銀接点を仕様しています
エポキシケース/耐アーク性にすぐれた自己消火性（UL94V－O）材料を使用しています。
操作部形状/30種をこえる豊富なバリエーション
端子－アース間の絶縁/距離が大（約4mm以上）。
フラックス侵入防止/エポキシシールによりはんだやフラックスが侵入しません。
絶縁壁の設置/内部異極間の絶縁性が向上し、極間短絡を防止し高信頼性を発揮します。

※ウォータープルーフプッシュスイッチは水中で使用するのではなく、水滴などを防止するためのパネルシール用スイッチです。二重の"O"リングは防水性ばかりでなく塵埃の浸入防止にも役立ちます。

標準仕様

定格	AC125V 6A AC250V 3A DC30V 4A（抵抗負荷）
初期接触抵抗	10m Ω以下　（DC2～4V 1A）
初期耐電圧	AC1500V 1分間
初期絶縁抵抗	1000MΩ以上（DC500V）
電気的寿命	オルタネートタイプ40,000回モ－メンタリータイプ25,000回
使用温度範囲	－30℃～＋85℃
保存温度範囲	－40℃～＋85℃

型式表示

8	P	1	01	1	B	-	Z
シリーズ記号	操作部形状 P:ウォータープルーフ	極数 1: 1 2: 2	スイッチ特性 01: ON-ON 02: ON-(ON)	端子形状 1: はんだ	接点材質 /メッキなし：Bs+AgまたはCu+Ag/Ag B: BsまたはCu/Ni+Au C:Bs+AgまたはCu+Ag/Ni+Au

注）：下記組合わせによる形名は、登録して無い機種もありますので、各シリーズの品種一覧表にてご確認をお願いいたします。

型式一覧表

型式	極数	スイッチ特性	端子形状	CAD
8P1011－Z	単極	ON－ON	はんだ端子	3D CAD（Any Model）
★8P2011－Z	2極	ON－ON	はんだ端子	3D CAD（Any Model）
8P1021－Z	単極	ON－（ON）	はんだ端子	3D CAD（Any Model）
8P2021－Z	2極	ON－（ON）	はんだ端子	3D CAD（Any Model）
☆ 8P1021C－Z	単極	ON－（ON）	はんだ端子	3D CAD（Any Model）
▲ 8P2021C－Z	2極	ON－（ON）	はんだ端子	3D CAD（Any Model）

(ON)は、モーメンタリーです。★（黒星）は、受注生産品です。
☆（白星）は、準標準品です。▲は、お問い合わせ品です。

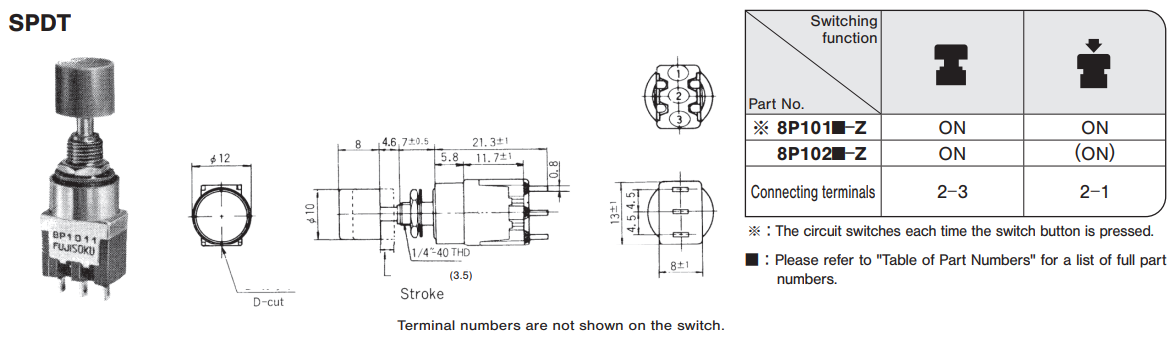

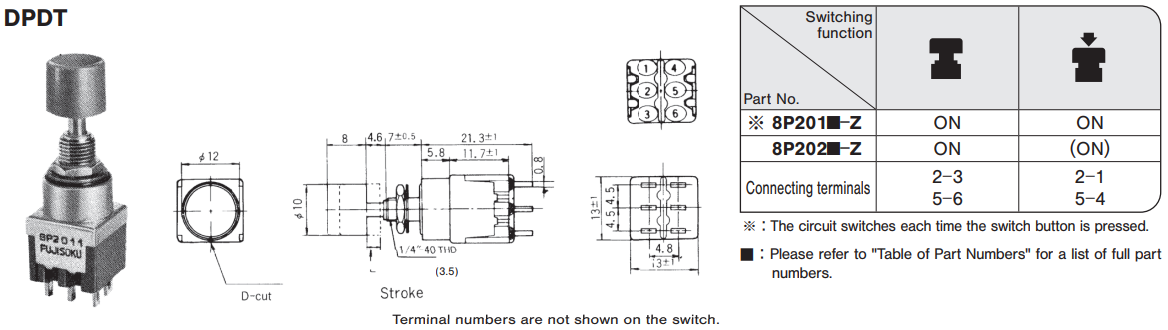

外形図

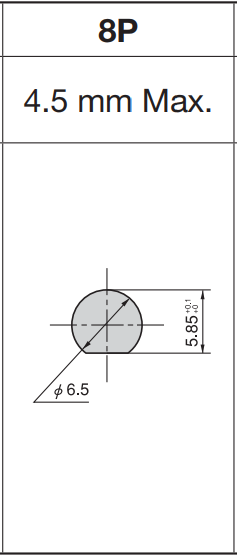

パネル抜孔図

プリント基板孔あけ寸法

はんだ付け仕様

⑴手付け/Manual soldering
装　置：はんだゴテ
①420℃ Max. 3 sec. Max.
⑵フローライン
②275℃ ±10℃ 5 sec. Max.
上記、はんだ付け条件はPC端子タイプのみです。ライトアングル端子は、自動はんだ付けできませんので、ディップ後、⑴項、手付けの条件にて後付けしてください。
⑶スイッチを基板はんだ付け後又は完成品等に工ージング処理を行う場合はボタンを取り外して行って下さい。
