小型検出スイッチ CL-DB
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
μ -TCA 規格に使用されるスイッチと同形状、超小型検出スイッチ
FeaturesFeatures
-
金接点による高信頼性
-
RoHS 指令対応
-
上部動作、側部動作に対応
-
自動搭載対応
-
超小型サイズ
-
実装高さ 3.35 mm
型式一覧表
| 型式 | 極数 | スイッチ特性 | 端子形状 | 操作部形状 | 接点材料 | 包装形態 | CAD |
|---|---|---|---|---|---|---|---|
| CL-DB-1CB-A2T | 1 極 | OFF − (ON) | ガル・ウィング | スタンダード | 金 | テーピング（リール） |
標準仕様
| 使用温度範囲 | − 40 ~ 85 °C |
|---|---|
| 保存温度範囲 | − 40 ~ 85 °C |
| シール性 | オープンタイプのため洗浄不可 |
| 質量 | 0.02 g |
電気的特性
| 接点定格 | Switching DC5 V, 1 mA Minimum DC20 mV, 1 μA |
|---|---|
| 接触抵抗 | 300 mΩ maximum |
| 絶縁抵抗 | 100 MΩ (DC100 V) minimum |
| 耐電圧 | AC 250 V, 60s |
機械的特性
| スイッチ特性 | OFF － (ON) |
|---|---|
| ストローク | Pre-travel: 0.30mm Over-travel: 0.75mm total: 1.05mm |
| 作動力 | 0.34 N {0.035 kgf} |
| 操作部強度 | 2 N {0.2 kgf}, 60 s |
| はんだ付け性 | 245 ± 3 °C, 2 ~ 3 s |
| はんだ耐熱性 | リフロー：260 °C (Peak temperature)（詳細は下記プロファイル参照） |
| 固着性 | 5 N {0.51 kgf} 10 s |
| 耐基板曲げ性 | Width 90 mm, bend 3 mm, 5 s, 1 time |
| 引きはがし強さ | 5 N {0.51 kgf} 10 s |

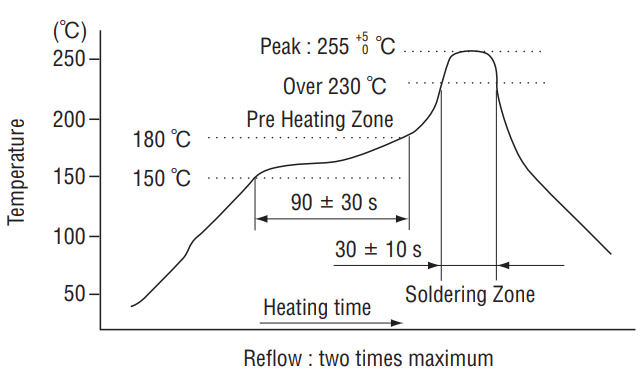

〈はんだ耐熱性評価用リフロープロファイル〉
環境特性
| 耐振性 | 振幅 1.5 mm（全振幅）or 加速度 98 m/s2, 10-500 Hz, 3 directions for 10 cycles each |
|---|---|
| 耐衝撃性 | 490 m/s2, 11 ms 6 directions for 3 times each |
| 耐久性 | Continuous load 100,000 cycles DC 5V, 1mA |
| 温度/ 湿度サイクル | −10 ~ 65 °C, 相対湿度 0 ~ 96 %, 24 h for 10 cycles |
| 耐熱性 | 85 °C, 96 h 無負荷 |
| 耐寒性 | −40 °C, 96 h 無負荷 |
| 温度サイクル | −40 (0.5 h) ~ 85 °C (0.5 h), 5 cycles |

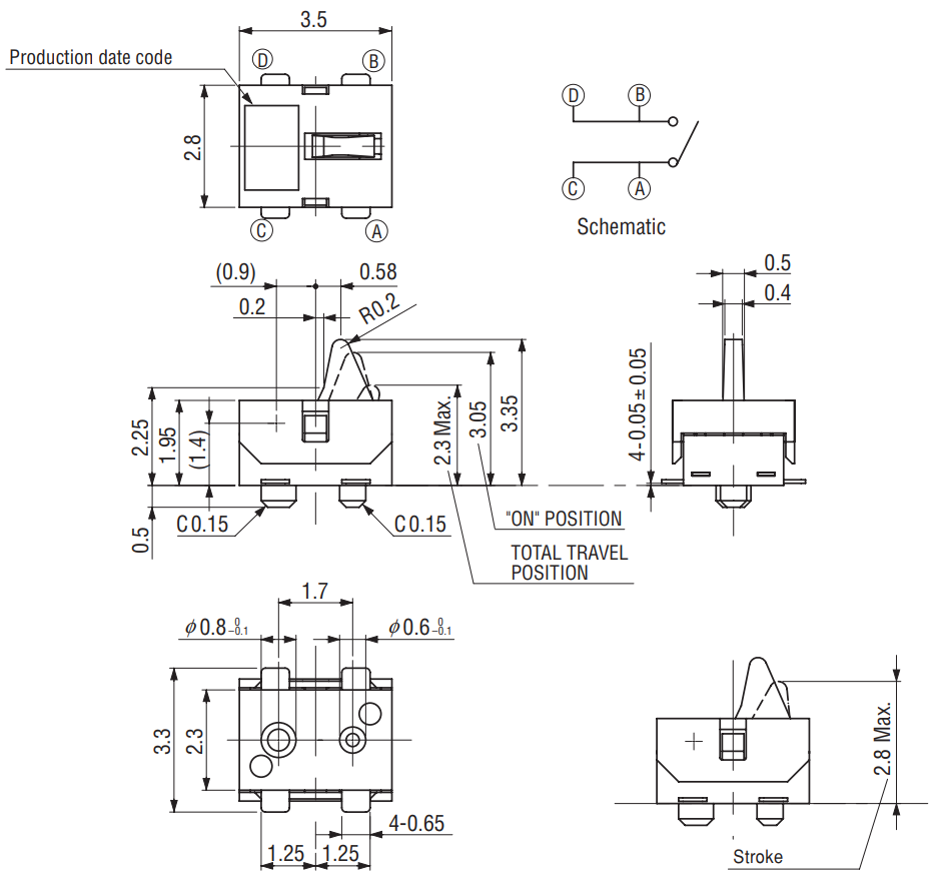

外形寸法
Unless otherwise specified, tolerance : ± 0.2 (Unit : mm)

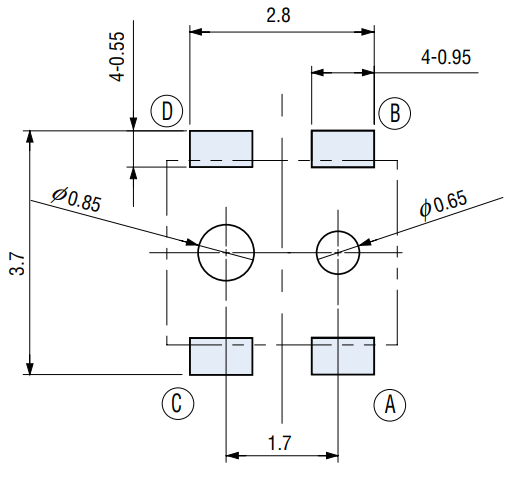

推奨ランドパターン
(Unit : mm)

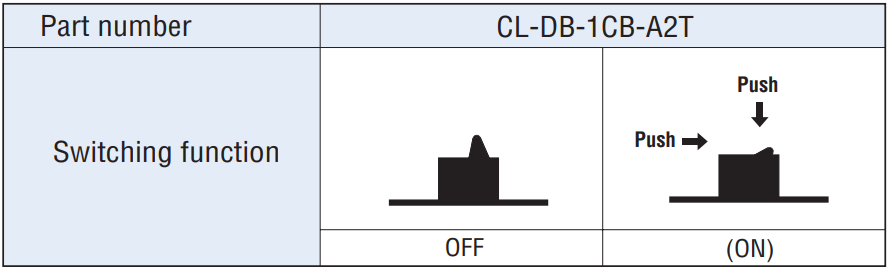

スイッチ特性
包装仕様

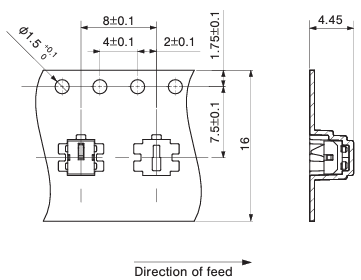

〈テーピングの包装仕様〉
● テーピングは 1000 個 /リール単位の包装になりますので、1000 個単位でのご注文をお願い致します。
● 製品の脱落は、連続 2 個以内と致します。テープのリーダ部、空部およびリール寸法は図に示します。
(Unit:mm)
-

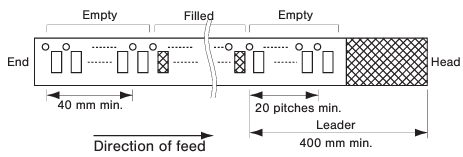

●テープのリーダ部および空部
-

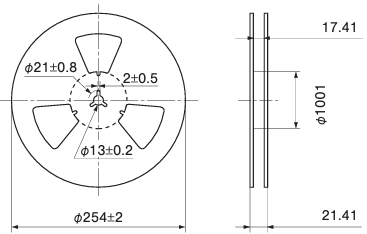

●リール寸法図
(JIS C 0806-3 に一致 , EIAJ ET-7200A に準拠)
-
● 1bit
環境関連書類
