検出スイッチ SPB101
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
検出スイッチ
FeaturesFeatures
-
高接触信頼性
接触部には、摺動接触によるセルフクリーニング機構を採用しています。 -
ロングストローク
全ストローク=5ミリ、ON, OFFが広いため確実な検知が可能です。 -
パネルにスナップイン取付方式
-
コネクタ取付対応端子
-
端子部は、コネクタがワンタッチで取り付けられるため、リード配線作業が改善されます。
-
日本圧着端子製造（株）製EHR－2・EHR－3 コネクタに対応
型式一覧表
| 型式 | スイッチ特性 | 接点材料 | CAD |
|---|---|---|---|
| ★SPB101BG | ON －（OFF） | 金メッキ接点 | |
| ★SPB101B － 1 | ON －（OFF） | 銀メッキ接点 | |
| SPB101C－1 | OFF－ （ON） | 銀メッキ接点 | |
| ★SPB101CG－ 1 | OFF－ （ON） | 金メッキ接点 |
★（黒星）は、受注生産品です。
（ON）、（OFF）は、モーメンタリーです。
標準仕様
| 定格 | 銀メッキ接点： 最大定格DC48V 50mA （抵抗負荷） 最小定格DC20mV 0.5mA（抵抗負荷） 金メッキ接点： 最大定格DC48V 50mA （抵抗負荷） 最小定格DC20mV 1 μA（抵抗負荷） |
|---|---|
| 耐電圧 | AC500V 1分間 |
| 初期接触抵抗 | 100mΩ以下（AC200μV 1.5mA） |
| 絶縁抵抗 | 100MΩ以上 （DC500V） |
| 電気的寿命 | 50,000回 |
| 作動力 | 1.47～2.94N |
| ストローク | ５mm（節度なし） |
| 使用温度範囲 | －25～＋85℃ |
| 適合コネクター | 日本圧着端子製造㈱製 EHR－3（SPB101BG） EHR-2（SPB101B-1,SPB101C-1,SPB101CG-1） |

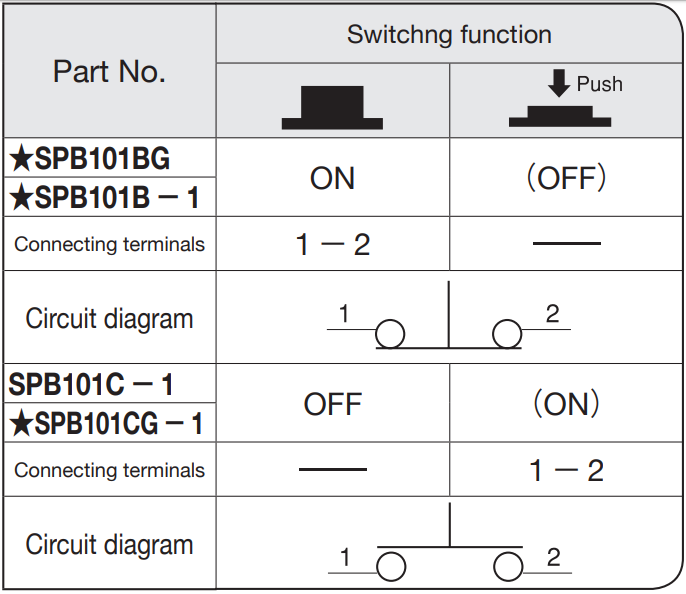

スイッチ特性

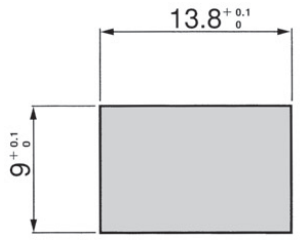

パネル抜孔図
取付パネル有効板厚:1～2mm
※パネル抜孔部裏面角部はエッジとなるよう加工して下さい。
外形寸法

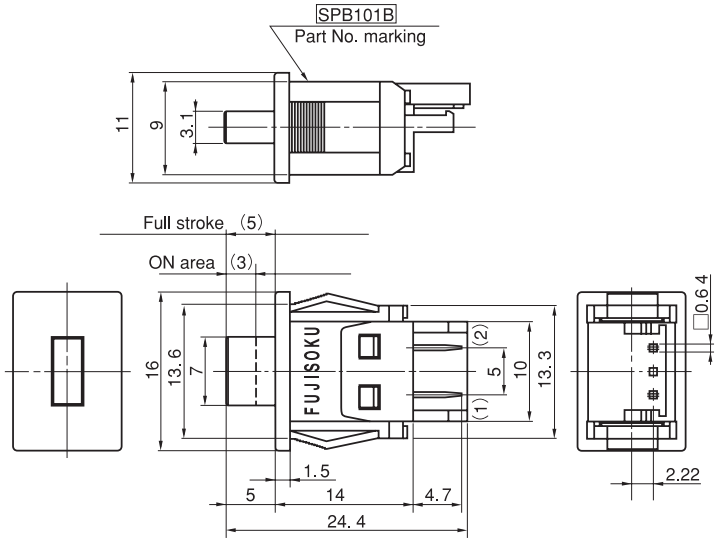

◆SPB101BG（金メッキ接点 ）
※対応コネクタEHR－3 日本圧着端子製造製.

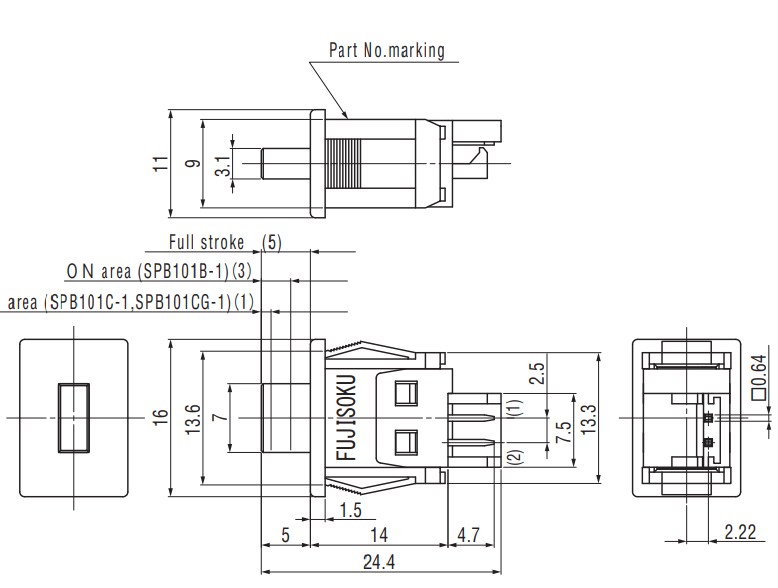

◆SPB101B－1（銀メッキ接点 ）
SPB101C－1（銀メッキ接点 ）
SPB101CG－1（金メッキ接点 ）
※対応コネクタEHR－2 日本圧着端子製造製.
RoHS規制物質自己宣言書
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
