圧力トランスジューサ PA-838-D
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
液圧差圧センサ
FeaturesFeatures
-
高耐食性、防滴構造を実現
圧力受圧部に〈SUS 316L〉
本体にIP65（IEC 準拠） -
差圧タイプ
-
用途別に継手形状を用意 Rc 1/4、1/4 フレア継手（7/16 - 20 UNF)
|
|
標準仕様
- 特記ない場合、周囲温度25 ± 5 °C、駆動電圧24 V DC、負荷抵抗250 Ω、ライン圧力0 MPa で規定します。
| ライン圧力 | 2MPa |
|---|---|
| 動作温度 | −20 ~ 70°C |
| 補償温度 | 0 ~ 50°C |
| 動作湿度 | 35 ~ 85%RH (結露ないこと) |
| 保存温度 | −20 ~ 70°C (大気圧、湿度65 %RH 以下) |
| 適用媒体 | SUS304 を腐食させない 気体及び液体 |
| 絶縁抵抗 | 100 (500 VDC) MΩ minimum |
| 耐電圧 | 500 VAC, 60 s (リーク電流1 mA 以下) |
| 封入液 | シリコンオイル |
| 圧力ポート | Rc 1/4 ,1/4 フレア継手 (7/16 - 20 UNF) |
| 質 量 | Rc 1/4 : Approx. 550, 1/4 フレア継手: Approx. 630 |
| 保護構造 | IP65 |
| 駆動電圧 | 24VDC ± 10 %(リップル含む) |
※1：圧力範囲 Hi 側ポート—Lo 側ポート：0 〜定格圧力
※2：定格圧力を越える場合は、負荷抵抗を500 Ω として下さい。
※2：定格圧力を越える場合は、負荷抵抗を500 Ω として下さい。
アナログ出力
- 特記ない場合、周囲温度25 ± 5 °C、駆動電圧24 V DC、負荷抵抗250 Ω、ライン圧力0 MPa で規定します。
| 出力電流 | 4 ~ 20mA DC |
|---|---|
| ゼロ電流 | 4 ± 0.2mA (at 25 °C) |
| スパン電流 | 16 ± 0.2 (at 25 °C) |
| 負荷抵抗 | 0 ~ 500Ω |
| 直線性／ヒステリシス | ± 0.5%F.S. |
| 温度特性 | 101D:± 0.10%F.S./°C 501D,102D:± 0.05%F.S./°C |
| 応答速度 | Approx. 2ms max. |
| 姿勢の影響（ポート横向き→垂直方向） | 101D:± 5%F.S. 501D:± 3%F.S. 102D:± 1%F.S. |
型式表示
| PA-838- | 101 | D- | F2 |
|---|---|---|---|
|
シリーズ名 |
定格圧力 101 : 0 ~ 10 kPa |
指示方式 D：差圧 |
継手形状 空欄：Rc 1/4 |
型式一覧表
| 型式 | 指示方式 | 継手形状 | 定格圧力 [kPa] | CAD |
|---|---|---|---|---|
| PA-838-101D | 差圧 | Rc 1/4 | 0 ~ 10 | |
| PA-838-501D | 差圧 | Rc 1/4 | 0 ~ 50 | |
| PA-838-102D | 差圧 | Rc 1/4 | 0 ~ 100 | |
| PA-838-102D-F2 | 差圧 | 1/4 フレア継手 (7/16 - 20 UNF) | 0 ~ 100 | |
| PA-838-501D-F2 | 差圧 | 1/4 フレア継手 (7/16 - 20 UNF) | 0 ~ 50 | |
| PA-838-101D-F2 | 差圧 | 1/4 フレア継手 (7/16 - 20 UNF) | 0 ~ 10 |
※ ご注文に際しては、上記型式をご確認ください
環境特性
| 試験項目 | 試験方法（条件 25 ± 5 °C） | 変動量 |
|---|---|---|
| 振動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 , 3 directions for 2 hours each | ゼロ電流、スパン電流 それぞれ最大 ± 1 %F.S. |
| 衝撃 | 490 m/s2 3 directions for 3 times each | |
| 圧力サイクル | 0 ~ Rated pressure/Rated pressure range 106cycles | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |

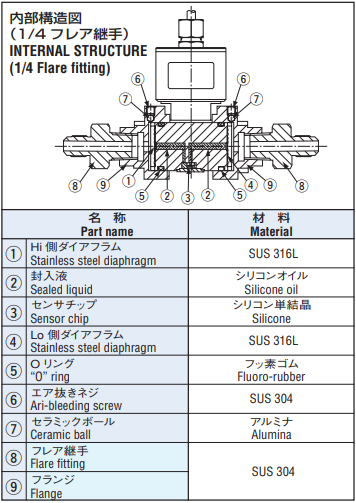

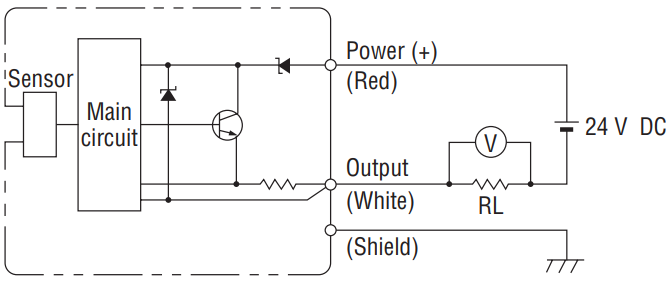

参考外部回路
|
|

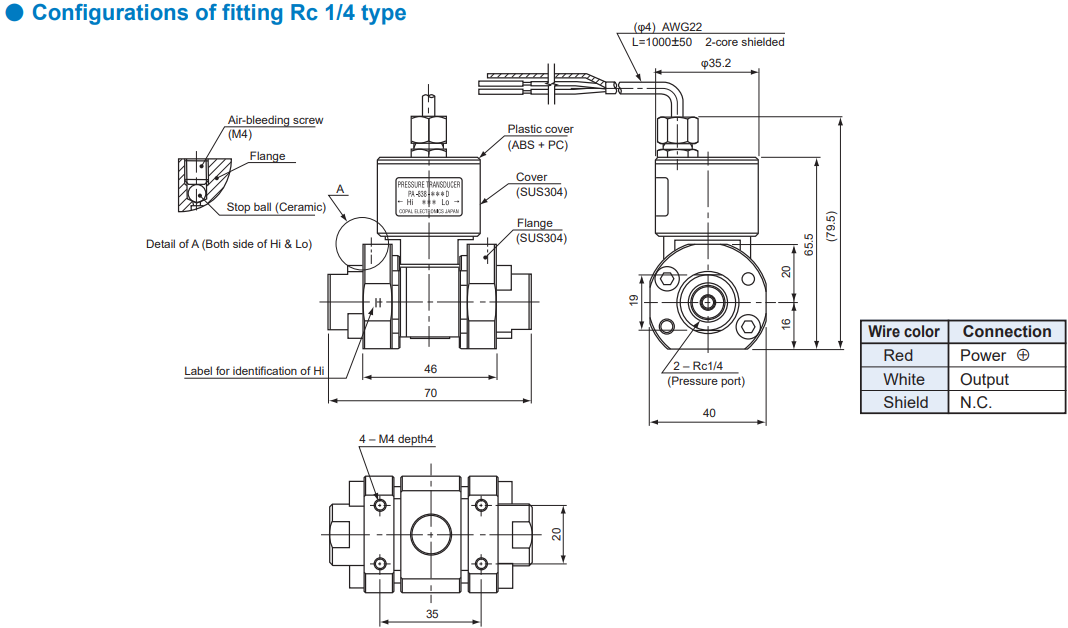

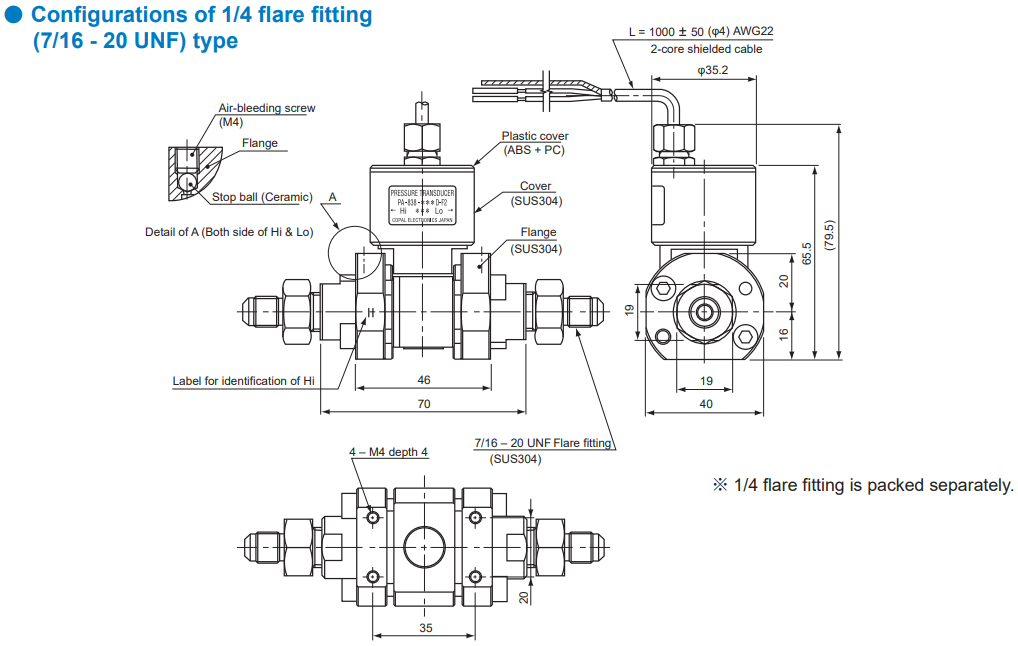

外形寸法図
Unless otherwise specified, tolerance : ± 0.5 (Unit: mm)
