圧力スイッチ PS40

PS40
R1/8オネジタイプ
PS40
M5メネジタイプ

PS40
R1/8オネジタイプ
PS40
M5メネジタイプ

●お求めの際は、セールスネットワークまたは次のWeb通販サイトをご利用ください。

機能満載、負圧（真空圧）及び正圧を同一形状で標準化

FeaturesFeatures

非腐食性気体用
可動部分を持たない電子式圧力スイッチ
2 タイプの圧力ポート形状
2 タイプのスイッチ出力機能
2 タイプのスイッチ出力方式
アナログ出力タイプも有り

標準仕様

◆特記ない場合、周囲温度 25±5 °C、駆動電圧 12 V DC で規定します。

動作温度	− 20 ~ 70°C
補償温度	0 ~ 50°C
動作湿度	35 ~ 85%RH（結露ないこと)
保存温度	-20 ~ 80°C
適用媒体	非腐食性気体
絶縁抵抗	100 (DC 500 V) MΩ minimum
耐電圧	500 V AC, 60 s（リーク電流1 mA 以下)
圧力ポート	R 1/8（M 5 メネジ付）or“O”リング溝（M 5 メネジ付）
質量	Approx. 50g
駆動電圧	10.8 ~ 30 V（リップル含む)
消費電流	17 mA maximum（W のみ25 mA以下)

スイッチ出力

◆特記ない場合、周囲温度 25±5 °C、駆動電圧 12 V DC で規定します。

出力点数	1 or 2
出力方式	NPN/PNP オープンコレクタ
設定方式	トリマによる可変式
設定範囲	定格圧力範囲以上
出力表示	赤色LED 点灯（W タイプ：SW1 赤色、SW2 緑色）
精度 0 ~ 50 °C（基準温度 25 °C）	± 0.3 %F.S.
応差	設定値の約1 〜15 %（W タイプは固定2 % F.S. 以下）
スイッチ容量	30 V 80 mA
残留電圧	0.8V (NPN), 1.2 V(PNP)maximum
応答速度	Approx.1ms

アナログ出力

◆特記ない場合、周囲温度 25±5 °C、駆動電圧 12 V DC で規定します。

出力電圧	1 ~ 5V
ゼロ電圧	1 ± 0.1V
スパン電圧	4 ± 0.1V
出力電流	1mA maximum（負荷抵抗5 kΩ 以上)

環境特性　

試験項目	試験方法（条件　25 ± 5 °C）	変動量
振動	10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s² , 3 directions for 2 hours each	スイッチ出力設定値及びアナログ出力(ゼロ電圧／スパン電圧）それぞれ最大 ± 2 %F.S.
衝撃	490 m/s² , 3 directions for 3 times each
圧力サイクル	0~Rated pressure, 10⁶cycles
耐湿性	40 °C, 90 ~ 95 %RH, 240 hrs

型式表示

PS-40 -	102	G-	N	A	R
シリーズ名	定格圧力 501：0 ~ 50 kPa 102：0 ~ 100 kPa 103：0 ~ 1000 kPa	指示方式　 G：ゲージ圧 V：ゲージ圧（真空圧）	スイッチ出力方式 N：NPN 出力 P：PNP 出力	スイッチ出力形態 A：SW出力1点（応差可変）＋アナログ出力 W：SW 出力 2 点	圧力ポート形状　 R：R 1/8 オネジ M：M 5 メネジ

PS-40 -

102

G-

シリーズ名

定格圧力

501：0 ~ 50 kPa

102：0 ~ 100 kPa

103：0 ~ 1000 kPa

指示方式　

G：ゲージ圧

V：ゲージ圧（真空圧）

スイッチ出力方式

N：NPN 出力

P：PNP 出力

スイッチ出力形態

A：SW出力1点（応差可変）＋アナログ出力

W：SW 出力 2 点　

圧力ポート形状　

R：R 1/8 オネジ

M：M 5 メネジ

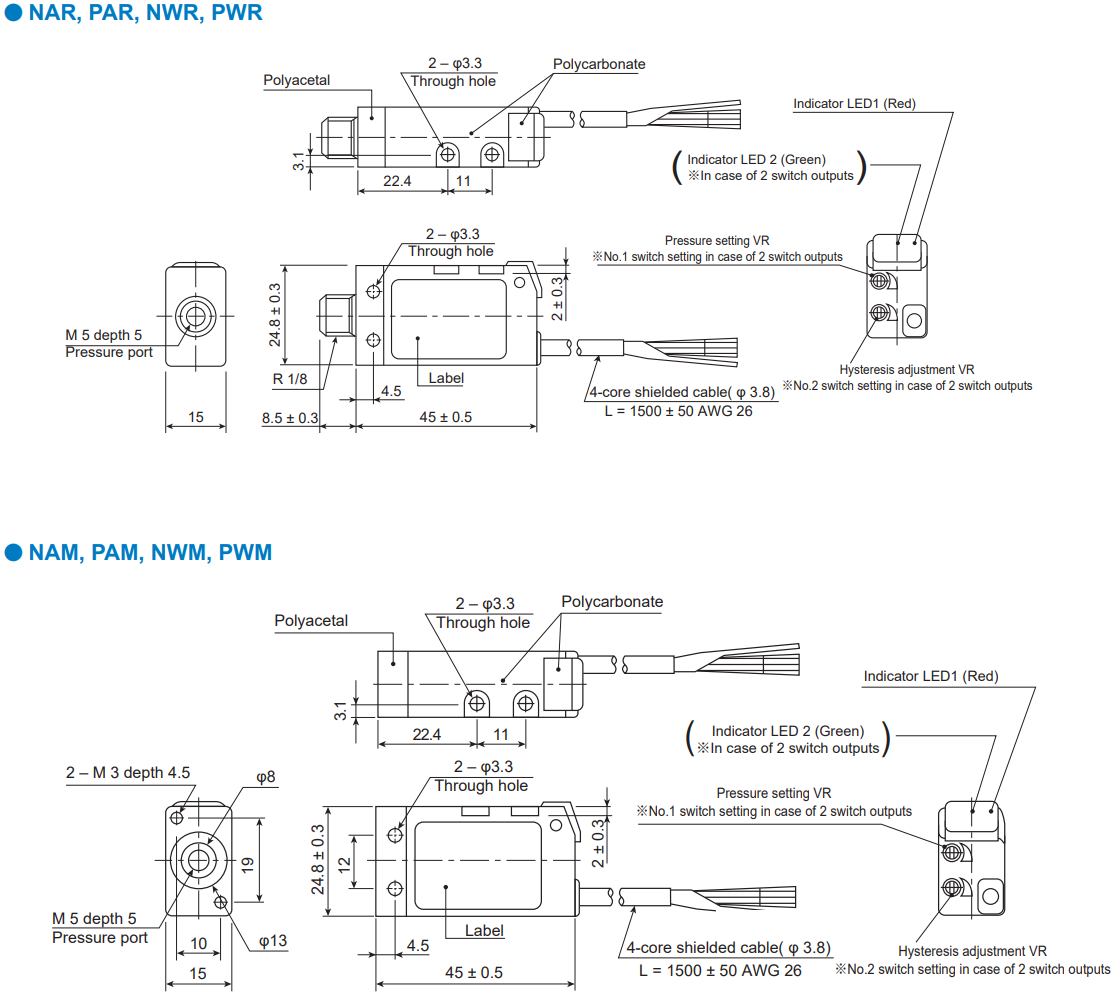

型式一覧表

型式	定格圧力	最大圧力	破壊圧力	指示方式	スイッチ出力方式	スイッチ出力形態	圧力ポート	CAD
PS40-102V-NAR	−100 kPa	200kPa	500kPa	ゲージ圧（真空圧）	NPN	応差可変スイッチ出力+ アナログ出力	R 1/8 オネジ	3D CAD（Any Model）
PS40-102V-PAR	−100 kPa	200kPa	500kPa	ゲージ圧（真空圧）	PNP	応差可変スイッチ出力+ アナログ出力	R 1/8 オネジ	3D CAD（Any Model）
PS40-102V-NWR	−100 kPa	200kPa	500kPa	ゲージ圧（真空圧）	NPN	スイッチ出力（2 点）	R 1/8 オネジ	3D CAD（Any Model）
PS40-102V-PWR	−100 kPa	200kPa	500kPa	ゲージ圧（真空圧）	PNP	スイッチ出力（2 点）	R 1/8 オネジ	3D CAD（Any Model）
PS40-102V-NAM	−100 kPa	200kPa	500kPa	ゲージ圧（真空圧）	NPN	応差可変スイッチ出力+ アナログ出力	M 5 メネジ	3D CAD（Any Model）
PS40-102V-PAM	−100 kPa	200kPa	500kPa	ゲージ圧（真空圧）	PNP	応差可変スイッチ出力+ アナログ出力	M 5 メネジ	3D CAD（Any Model）
PS40-102V-NWM	−100 kPa	200kPa	500kPa	ゲージ圧（真空圧）	NPN	スイッチ出力（2 点）	M 5 メネジ	3D CAD（Any Model）
PS40-102V-PWM	−100 kPa	200kPa	500kPa	ゲージ圧（真空圧）	PNP	スイッチ出力（2 点）	M 5 メネジ	3D CAD（Any Model）
PS40-501G-NAR	50 kPa	100kPa	250kPa	ゲージ圧	NPN	応差可変スイッチ出力+ アナログ出力	R 1/8 オネジ	3D CAD（Any Model）
PS40-501G-NWR	50 kPa	100kPa	250kPa	ゲージ圧	NPN	スイッチ出力（2 点）	R 1/8 オネジ	3D CAD（Any Model）
PS40-501G-NAM	50 kPa	100kPa	250kPa	ゲージ圧	NPN	応差可変スイッチ出力+ アナログ出力	M 5 メネジ	3D CAD（Any Model）
PS40-501G-NWM	50 kPa	100kPa	250kPa	ゲージ圧	NPN	スイッチ出力（2 点）	M 5 メネジ	3D CAD（Any Model）
PS40-102G-NAR	100 kPa	200kPa	500kPa	ゲージ圧	NPN	応差可変スイッチ出力+ アナログ出力	R 1/8 オネジ	3D CAD（Any Model）
PS40-102G-PAR	100 kPa	200kPa	500kPa	ゲージ圧	PNP	応差可変スイッチ出力+ アナログ出力	R 1/8 オネジ	3D CAD（Any Model）
PS40-102G-NWR	100 kPa	200kPa	500kPa	ゲージ圧	NPN	スイッチ出力（2 点）	R 1/8 オネジ	3D CAD（Any Model）
PS40-102G-PWR	100 kPa	200kPa	500kPa	ゲージ圧	PNP	スイッチ出力（2 点）	R 1/8 オネジ	3D CAD（Any Model）
PS40-102G-NAM	100 kPa	200kPa	500kPa	ゲージ圧	NPN	応差可変スイッチ出力+ アナログ出力	M 5 メネジ	3D CAD（Any Model）
PS40-102G-PAM	100 kPa	200kPa	500kPa	ゲージ圧	PNP	応差可変スイッチ出力+ アナログ出力	M 5 メネジ	3D CAD（Any Model）
PS40-102G-NWM	100 kPa	200kPa	500kPa	ゲージ圧	NPN	スイッチ出力（2 点）	M 5 メネジ	3D CAD（Any Model）
PS40-102G-PWM	100 kPa	200kPa	500kPa	ゲージ圧	PNP	スイッチ出力（2 点）	M 5 メネジ	3D CAD（Any Model）
PS40-103G-NAR	1000 kPa	200kPa	500kPa	ゲージ圧	NPN	応差可変スイッチ出力+ アナログ出力	R 1/8 オネジ	3D CAD（Any Model）
PS40-103G-PAR	1000 kPa	1500kPa	2000kPa	ゲージ圧	PNP	応差可変スイッチ出力+ アナログ出力	R 1/8 オネジ	3D CAD（Any Model）
PS40-103G-NWR	1000 kPa	1500kPa	2000kPa	ゲージ圧	NPN	スイッチ出力（2 点）	R 1/8 オネジ	3D CAD（Any Model）
PS40-103G-PWR	1000 kPa	1500kPa	2000kPa	ゲージ圧	PNP	スイッチ出力（2 点）	R 1/8 オネジ	3D CAD（Any Model）
PS40-103G-NAM	1000 kPa	1500kPa	2000kPa	ゲージ圧	NPN	応差可変スイッチ出力+ アナログ出力	M 5 メネジ	3D CAD（Any Model）
PS40-103G-PAM	1000 kPa	1500kPa	2000kPa	ゲージ圧	PNP	応差可変スイッチ出力+ アナログ出力	M 5 メネジ	3D CAD（Any Model）
PS40-103G-NWM	1000 kPa	1500kPa	2000kPa	ゲージ圧	NPN	スイッチ出力（2 点）	M 5 メネジ	3D CAD（Any Model）
PS40-103G-PWM	1000 kPa	1500kPa	2000kPa	ゲージ圧	PNP	スイッチ出力（2 点）	M 5 メネジ	3D CAD（Any Model）
