DIPスライドスイッチ CES
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
実装高さ10mmの高背DIPスライドスイッチ
FeaturesFeatures
- 高背構造のため、コーティング剤がスイッチ操作部にまで
及ばず、かつ、操作部のパネル盤面出しが可能 - 凸高ツマミ採用により、パネル上でもスイッチ操作が容易
- 明快なクリック感
- スイッチ操作時に中間ポジションで止まることはありません
- Auメッキツイン接点で優れた接触安定性
- 樹脂材は UL 難燃クラス 94V-0 認証品を採用
- 含有化学物資調査を chemSHERPA 指定形式で取得できます
- 型式一覧表より chemSHERPA-AI をダウンロード
合わせて、YouTube動画もぜひご覧ください
標準仕様
| 使用温度範囲 | -40 ~ 85 °C |
|---|---|
| 保存温度範囲 | -40 ~ 85 °C |
| シール性 | 洗浄不可 |
| 質量 | CES-02: 約 0.9 g, CES-04: 約 1.5 g, CES-06: 約 2.1 g, CES-10: 約 2.7 g |
機械的特性
| ストローク | 2 mm |
|---|---|
| 作動力 | 0.5 ~ 7 N {0.05 ~ 0.71 kgf} maximum |
| 操作部強度 | 10 N {1.02 kgf} 60 s |
| 端子強度 | 5 N {0.51 kgf} 10 s Pull |
| はんだ付け性 | 245 ± 3 °C, 2 ~ 3 s |
| はんだ耐熱性 | Flow: 260 ± 3 °C, 5 ~ 6 s, two times maximum Manual soldering: 380 ± 10 °C, 3 ~ 4 s |
{ }: 参考値
電気的特性
| 接点定格 | Non-switching: DC 50 V 100 mA Switching: DC 6 V, 100 mA DC24 V, 25 mA Minimum: DC 20 mV 1 μA |
|---|---|
| 接触抵抗 | 50 mΩ maximum |
| 絶縁抵抗 | 1000 MΩ (DC 100 V) minimum |
| 耐電圧 | AC 500 V, 60 s |
環境特性
| 耐振性 | 振幅 1.5 mm or 加速度 98 m/s2, 10-500 Hz, 3 directions for 10 cycles each |
|---|---|
| 耐衝撃性 | 490 m/s2, 11 ms, 6 directions for 3 times each |
| 耐久性 | Continuous load 1000 cycles, DC 6 ±0.5 V, 100 ±10 mA |
| 湿度/湿度サイクル | -10 ~ 65 °C, Relative humidity 0 ~ 96 %, 24 h for 10 cycles |
| 耐熱性 | 85 °C, 96 h |
| 耐寒性 | -40 °C, 96 h |
| 湿度サイクル | -40 (0.5 h) ~ 85 °C (0.5 h), 5 cycles |
型式表示
| CES - | 08 | 02 | M | C |
|---|---|---|---|---|
|
シリーズ名 |
極数 02: 2 bits 04: 4 bits 06: 6 bits |
構造 2: 凸ノブ 2 mm |
包装形態 M: マガジン |
端子形状 C: スルーホール |
型式一覧表
含有化学物資調査用成分表（chemSHERPA-AI）やCADのダウンロードには、ログイン（HP会員登録）が必要です。本シリーズでは、各chemSHERPAボタンクリック後のモーダルウィンドウより、最新Ver. 2.10.00と従前Ver. 2.09.00の選択が可能です。
| 型式 | 極数 | 端子形状 | 包装仕様 | 含有化学物資調査 | CAD | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CES-0202C | 2 | スルーホール | 10 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| CES-0202MC | 2 | スルーホール | 60 pcs./stick |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| CES-0402C | 4 | スルーホール | 10 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| CES-0402MC | 4 | スルーホール | 36 pcs./stick |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| CES-0602C | 6 | スルーホール | 10 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| CES-0602MC | 6 | スルーホール | 26 pcs./stick |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| CES-0802C | 8 | スルーホール | 10 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| CES-0802MC | 8 | スルーホール | 20 pcs./stick |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|

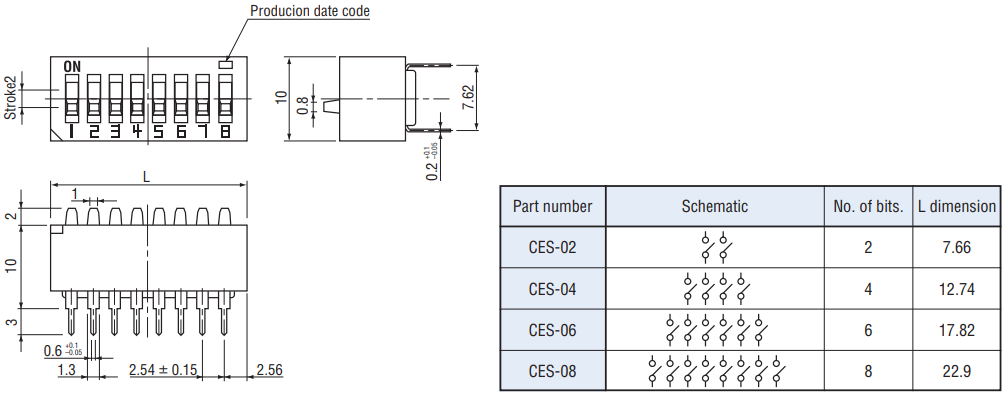

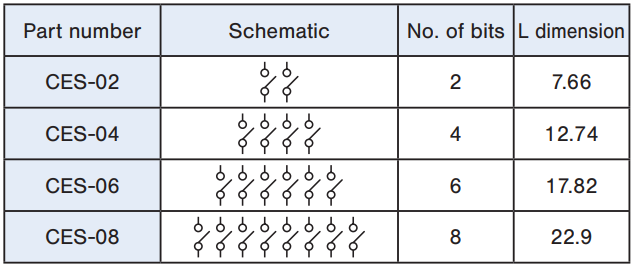

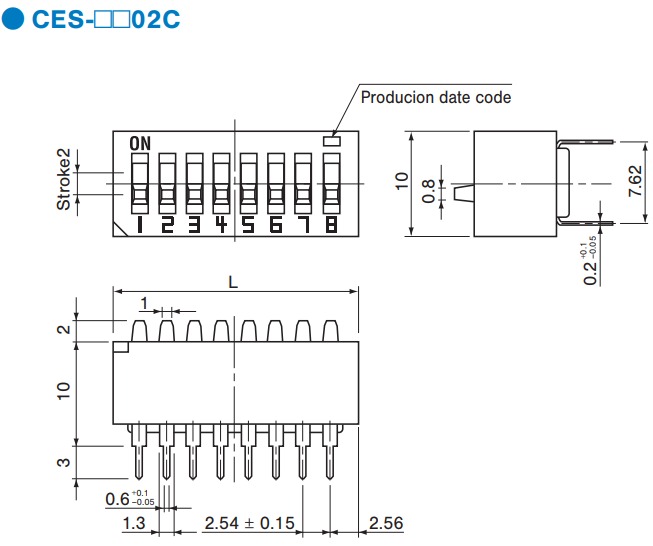

外形寸法図
Unless otherwise specified, tolerance : ± 0.3 (Unit : mm)

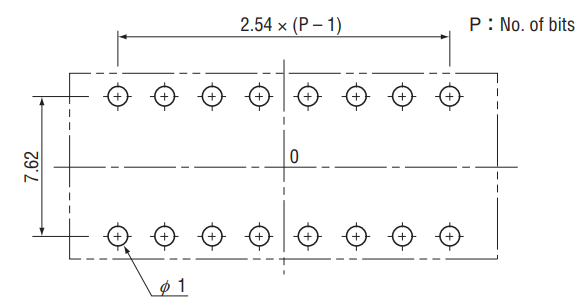

プリント基板加工寸法
(Unit: mm)
包装仕様
〈マガジンの包装仕様〉
マガジンは極数により包装数量が異なりますので、下記参照願います。各スティック単位 (4極の場合、36個, 72個, 108個…) でのご注文をお願い致します。
【包装数量】
2極 60個 / スティック
4極 36個 / スティック
6極 26個 / スティック
8極 20個 / スティック
●マガジン寸法図
(Unit: mm)
※マガジン長さ : 500 ± 2 mm
〈ポリ袋の包装仕様〉
● ポリ袋での最小包装は、10個/袋となりますので、10個単位 (10個, 20個, 30個…) でのご注文をお願い致します。
● ポリ袋の箱詰めは、10個以上 (標準は20個) を製品箱に包装致します。
