圧力センサ (module) P-8505
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
温度補償機能内蔵圧力トランスジューサ
|
|
標準仕様
| 動作温度 | −20 ~ 70°C |
|---|---|
| 補償温度 | 0 ~ 50°C |
| 動作湿度 | 35 ~ 85%RH（結露ないこと） |
| 保存温度 | − 20 ~ 70°C（大気圧、湿度65 %RH 以下） |
| ブリッジ抵抗 | 3300 ± 30 %Ω |
| 適用媒体 | SUS316L を腐食させない気体及び液体 |
| 絶縁抵抗 | 100MΩ minimum (500 V DC) |
| 耐電圧 | 500 V AC, 60 s（リーク電流1 mA 以下） |
| 封入液 | シリコンオイル |
| 駆動電流 | 1.5mA DC（定電流） |
| 質 量 | Approx. 10ｇ |
アナログ出力
| 型式 | オフセット電圧 | スパン電圧 | 直線性／ヒステリシス | 温度特性（ZERO） | 温度特性（SPAN） | 応答速度 | 姿勢の影響（ポート下向き→横向き） |
|---|---|---|---|---|---|---|---|
| P-8505-501G | ± 3mV | 90 ± 30mV | ± 0.3%F.S. | ± 0.05%F.S./°C | ± 0.05%F.S./°C | Approx. 2ms | Approx. 0.5%F.S. max. |
| P-8505-102G | ± 3mV | 90 ± 30mV | ± 0.3%F.S. | ± 0.05%F.S./°C | ± 0.05%F.S./°C | Approx. 2ms | Approx. 0.5%F.S. max. |
| P-8505-352G | ± 3mV | 90 ± 30mV | ± 0.5%F.S. | ± 0.05%F.S./°C | ± 0.05%F.S./°C | Approx. 2ms | Approx. 0.1%F.S. max. |
| P-8505-103G | ± 3mV | 90 ± 30mV | ± 0.5%F.S. | ± 0.05%F.S./°C | ± 0.05%F.S./°C | Approx. 2ms | Approx. 0.05%F.S. max. |
環境特性
| 試験項目 | 試験方法（条件 25 ± 5 °C） | 変動量 |
|---|---|---|
| 振動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2, 3 directions for 2 hours each | Offset voltage/Span voltage: ± 1 %F.S. maximum each |
| 衝撃 | 490 m/s2, 3 directions for 3 times each | |
| 圧力サイクル | 0 ~ Rated pressure,106 cycles | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |
型式表示
| P-8505 - | 102 | G |
|---|---|---|
|
シリーズ名 |
定格圧力 501：0 ~ 50 kPa 102：0 ~ 100 kPa 352：0 ~ 350 kPa 103：0 ~ 1000 kPa |
指示方式 G：ゲージ圧 |
型式一覧表
| 型式 | 定格圧力 | 最大圧力 | 破壊圧力 | CAD |
|---|---|---|---|---|
| P-8505-501G | 50kPa | 100kPa | 150kPa | |
| P-8505-102G | 100kPa | 200kPa | 300kPa | |
| P-8505-352G | 350kPa | 700kPa | 1050kPa | |
| P-8505-103G | 1000kPa | 2000kPa | 3000kPa |
外形寸法図
Unless otherwise specified, tolerance : ± 0.5 (Unit: mm)

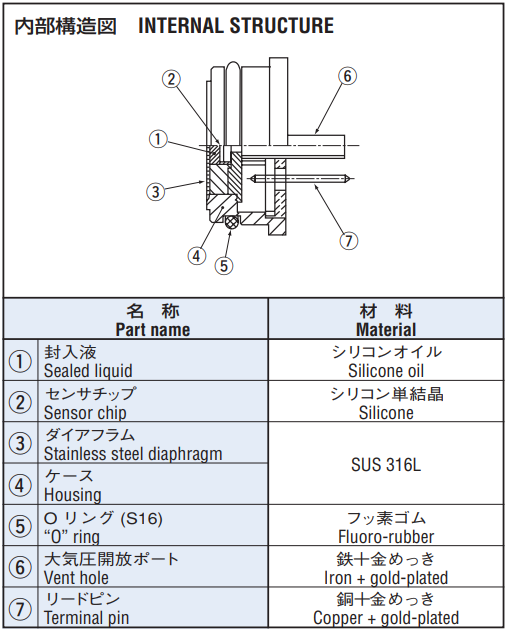

ステンレスダイアフラム部は、指や個体 物等で押したりしますと、ダイアフラム 面が変形したり破壊することがありま すので、ご注意ください。

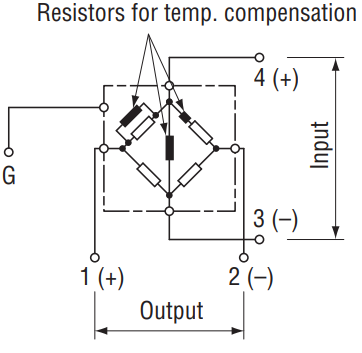

内部電気回路
|
|

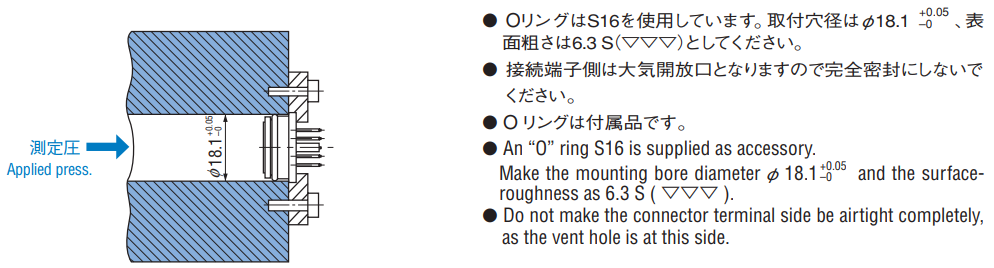

取付寸法例
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
