圧力トランスジューサ PA-860
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
受圧部サージ圧防止構造の油圧用高圧センサ
FeaturesFeatures
-
受圧部サージ圧防止構造
-
ダイアフラムSUS 316L 溶接構造
-
駆動回路、アンプ内蔵タイプ
-
電圧出力モード
標準仕様
形(指示方式) | ゲージ圧 ※1 |
---|---|
動作温度 | − 10 ~ 75 °C |
補償温度 | 0 ~ 50 °C |
動作湿度 | 35 ~ 85 %RH (結露ないこと) |
保存温度 | − 20 ~ 90 °C (大気圧、湿度 65 %RH 以下) |
適用媒体※2 | 油圧オイル |
絶縁抵抗 | 100 MΩ minimum (500 V DC) |
耐電圧 | 350 V AC, 60 s(リーク電流 0.5 mA 以下) |
圧力ポート | R 1/4、G 3/8 |
質 量 | Approx. 170g |
保護構造 | 防滴カバー無し:IP54、 防滴カバー有り:IP67 |
駆動電圧 | 12 ~ 24 ± 10 %V DC |
消費電流 | 10 mA maximum |
※1:絶対圧型センサ素子を使用してゲージ圧校正・調整したゲージ圧測定用の圧力センサです。
※2:出荷検査にて、測定媒体として油圧オイルを使用しています。
※2:出荷検査にて、測定媒体として油圧オイルを使用しています。
アナログ出力
出力電圧 | 1 ~ 5 V DC |
---|---|
ゼロ電圧 | 1 ± 0.05 V |
スパン電圧 | 4 ± 0.05 V |
直線性/ヒステリシス | ± 0.5%F.S. |
温度特性 | ZERO:± 0.05 %F.S./°C |
負荷抵抗 | 10 kΩ minimum |
応答速度 | 20 ms maximum |
型式表示
PA-860 - | 503 | P - | B - | R2 |
---|---|---|---|---|
シリーズ名 PA-860:電圧出力 PA-868:電流出力 |
定格圧力 503:0 ~ 5 MPa |
単位系 P:パスカル単位 |
防滴カバー B:無し |
継手形状 R2:R 1/4 |
型式一覧表
型式 | 定格圧力(MPa) | 指示方式 | 継手形状 | 防滴カバー | CAD |
---|---|---|---|---|---|
PA-860-503P-B-R2 | 0 ~ 5 | ゲージ圧 | R 1/4 | 無し | |
PA-860-503P-H-R2 | 0 ~ 5 | ゲージ圧 | R 1/4 | 有り | |
PA-860-503P-B-G3 | 0 ~ 5 | ゲージ圧 | G 3/8 | 無し | |
PA-860-503P-H-G3 | 0 ~ 5 | ゲージ圧 | G 3/8 | 有り | |
PA-860-104P-B-R2 | 0 ~ 10 | ゲージ圧 | R 1/4 | 無し | |
PA-860-104P-H-R2 | 0 ~ 10 | ゲージ圧 | R 1/4 | 有り | |
PA-860-104P-B-G3 | 0 ~ 10 | ゲージ圧 | G 3/8 | 無し | |
PA-860-104P-H-G3 | 0 ~ 10 | ゲージ圧 | G 3/8 | 有り | |
PA-860-204P-B-R2 | 0 ~ 20 | ゲージ圧 | R 1/4 | 無し | |
PA-860-204P-H-R2 | 0 ~ 20 | ゲージ圧 | R 1/4 | 有り | |
PA-860-204P-B-G3 | 0 ~ 20 | ゲージ圧 | G 3/8 | 無し | |
PA-860-204P-H-G3 | 0 ~ 20 | ゲージ圧 | G 3/8 | 有り | |
PA-860-354P-B-R2 | 0 ~ 35 | ゲージ圧 | R 1/4 | 無し | |
PA-860-354P-H-R2 | 0 ~ 35 | ゲージ圧 | R 1/4 | 有り | |
PA-860-354P-B-G3 | 0 ~ 35 | ゲージ圧 | G 3/8 | 無し | |
PA-860-354P-H-G3 | 0 ~ 35 | ゲージ圧 | G 3/8 | 有り |
環境特性
試験項目 | 試験方法(条件 25 ± 5 °C) | 変動量 |
---|---|---|
振動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2, 3 directions for 2 hours each |
ゼロ電圧/電流、スパン電圧/電流 それぞれ最大 ± 3 %F.S. |
衝撃 | 490 m/s2、3 directions for 3 times each | |
圧力サイクル | 0 〜定格圧力、106 cycles | |
耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |

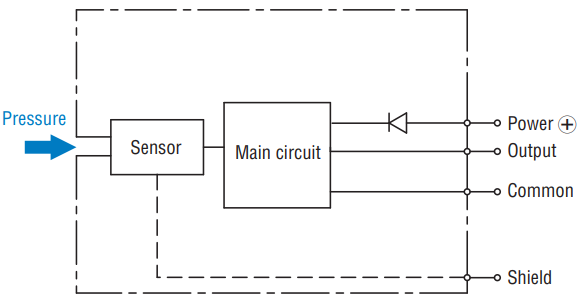

内部電気回路
外形寸法図
