押ボタンスイッチ LTM3-02
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
コネクタ対応 非照光タイプ
FeaturesFeatures
-
取付は、パネル孔に挿入するだけで固定できるスナップイン取付方式を採用
-
端子部は、コネクターがワンタッチで取付けられます。
-
PC基板を使用しないコネクター一体型端子
-
ドーム形接点の採用によりシャープなクリック感を実現
標準仕様
| 定格 | 1VA max.（DC48V max.50mA max.）0.5mA min |
|---|---|
| 初期接触抵抗 | 100mΩ以下（AC200μ V 1.5mA 1.96N 荷重時） |
| 耐電圧 | AC250V 1分間 |
| 絶縁抵抗 | 100MΩ 以上（DC100V） |
| 電気的寿命 | 30 万回 |
| バウンシング | 10 msec. 以下（初期値） |
| ストローク | 0.25 mm |
| 作動力(ピーク荷重) | 1.37±0.39N |
| 使用温度範囲 | －25～＋70℃ |
| 保存温度範囲 | －40～＋70℃ |
取扱注意事項
⑴ 本体クリーンアップについて
- 本体を洗浄する場合は、本体のフレームの材質が6ーナイロ ン、カラーボタンの材質がABS樹脂製のため、アルコールま たは水を含ませた布で本体に洗浄液が滲み込まないよう拭い てください。有機溶剤を使用しますと、スイッチの動作不良の 原因となります。
⑵ パネルの孔加工について
- 化粧パネルへのスイッチの座りを良くするためには、抜孔加工 時の抜表が化粧パネルの表面になるよう抜加工を行なってく ださい。
⑶ ボタン操作荷重について
- ボタンには9.8N以上の力で操作しないでください。ボタン抜け が発生する可能性があります。
型式表示
| LTM | 3- | 02- | K | |
|---|---|---|---|---|
|
シリーズ名 |
構造 |
登録番号 |
ボタン色調 K:黒 R:赤 W:白 |
|
型式一覧表
| 型式 | ボタン色調 | 端子形状 | CAD |
|---|---|---|---|
| ★LTM3-02-K | 黒 | コネクター | |
| LTM3-02-G | グレー | コネクター | |
| ★LTM3-02-R | 赤 | コネクター | |
| ★LTM3-02-M | 緑 | コネクター | |
| ★LTM3-02-W | 白 | コネクター |
外形寸法図
(Unit:mm)

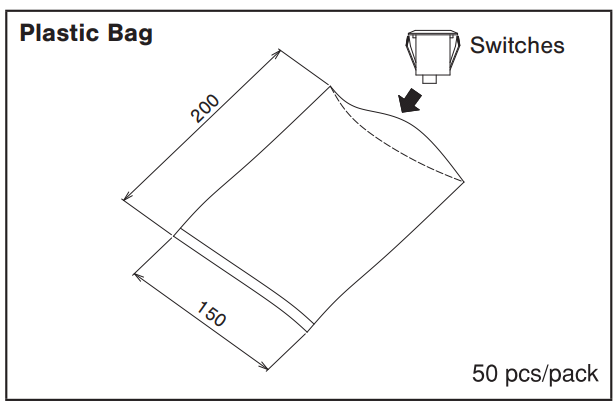

包装仕様
(Unit:mm)
環境関連書類
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
