ロータリコードスイッチ SMR/SMRR
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
開閉定格最大DC15V 30mAの表面実装SMD小形DIPスイッチ
FeaturesFeatures
-
7.5ミリ角と小型、高密度実装を実現
-
SMRシリーズの表面実装対応シリーズ
-
基板実装後の洗浄可能
-
接触部に金メッキ、微小電流領域で高信頼性実現
-
視認性向上
-
含有化学物資調査を chemSHERPA 指定形式で取得できます
- 型式一覧表より chemSHERPA-AI をダウンロード
標準仕様
| 定格 | 開閉定格: 最大) DC 15 V 30 mA, 最小) DC 20 mV 1 μA, 通電定格: DC 50 V 100 mA |
|---|---|
| 接触抵抗 | 100 mΩ 以下 |
| 耐電圧 | AC 250 V 1minute |
| 絶縁抵抗 | 1,000 MΩ 以上 (DC 100 V) |
| 耐久性 | 20,000 ステップ DC 15 V 30 mA |
| 回転トルク | 49 mN·m [500 gf·cm] 以下 |
| 使用温度範囲 | -25 ~ ＋85 ℃ |
| 保存温度範囲 | -40 ~ ＋85 ℃ |
取扱い上の注意
◆はんだ付け仕様
（1） 手はんだ 350℃, 3 sec. Max
（2） リフロー ピーク温度255℃（詳細は下記プロファイル参照）
（2） リフロー ピーク温度255℃（詳細は下記プロファイル参照）
◆洗浄仕様
- はんだ付け後、部品が室温30℃以下まで十分に冷えてから洗浄してください。
- 熱いまま洗浄液へ浸けると内部の空気が収縮し、吸い込み現象により洗浄液が内部へ侵入する事があります。
◆梱包仕様
- エンボステープ品はSMRタイプ: 1,000個/リール、SMRRタイプ: 500個/リールで出荷いたします
- リール箱詰めは、1リール（1,000/500個）をリール箱に梱包致します.
- 最小梱包単位（リール＝ 上記、スティック＝50個）でのご注文を承ります。
型式表示
| SMR | R | 7 | 0 | 10 | C- | 1E |
|---|---|---|---|---|---|---|
|
シリーズ名 |
設定方向 / 端子形状 Blank: 上部 / Gull wing |
ロータ形状 7: つまみ無し |
コード 0: リアルコード |
ポジション数 10: 10 ポジション |
構造 |
梱包仕様 1: マガジン (Stick) |
型式一覧表
含有化学物資調査用成分表（chemSHERPA-AI）やCADのダウンロードには、ログイン（HP会員登録）が必要です。[chemSHERPA-AIファイルのVersion: 2.09.00]
| 型式 | 回路, コード | 設定 方向 | 端子形状 | ロータ形状 | 包装仕様 | REACH-SVHC | CAD |
|---|---|---|---|---|---|---|---|
| SMR7010C-1 | 10 positions, Real |
上部 | ガル·ウイング | つまみ無し | マガジン, 50 pcs./stick |
||
| SMR7010C-1E | 10 positions, Real |
上部 | ガル·ウイング | つまみ無し | テーピング, 1000 pcs./reel |
||
| SMR7110C-1 | 10 positions, Complementary |
上部 | ガル·ウイング | つまみ無し | マガジン, 50 pcs./stick |
||
| SMR7110C-1E | 10 positions, Complementary |
上部 | ガル·ウイング | つまみ無し | テーピング, 1000 pcs./reel |
||
| SMR8010C-1★ | 10 positions, Real |
上部 | ガル·ウイング | つまみ付き | マガジン, 50 pcs./stick |
||
| SMR8110C-1 | 10 positions, Real |
上部 | ガル·ウイング | つまみ付き | マガジン, 50 pcs./stick |
||
| SMR7016C-1 | 16 positions, Real |
上部 | ガル·ウイング | つまみ無し | マガジン, 50 pcs./stick |
||
| SMR7016C-1E | 16 positions, Real |
上部 | ガル·ウイング | つまみ無し | テーピング, 1000 pcs./reel |
||
| SMR7116C-1 | 16 positions, Complementary |
上部 | ガル·ウイング | つまみ無し | マガジン, 50 pcs./stick |
||
| SMR7116C-1E | 16 positions, Complementary |
上部 | ガル·ウイング | つまみ無し | テーピング, 1000 pcs./reel |
||
| SMR8016C-1 | 16 positions, Complementary |
上部 | ガル·ウイング | つまみ付き | マガジン, 50 pcs./stick |
||
| SMR8116C-1★ | 16 positions, Complementary |
上部 | ガル·ウイング | つまみ付き | マガジン, 50 pcs./stick |
||
| SMRR7010C-1 | 10 positions, Real |
側部 | ガル·ウイング , Right angle |
つまみ無し | マガジン, 50 pcs./stick |
||
| SMRR7010C-1E | 10 positions, Real |
側部 | ガル·ウイング , Right angle |
つまみ無し | テーピング, 500 pcs./reel |
||
| SMRR7110C-1 | 10 positions, Complementary |
側部 | ガル·ウイング , Right angle |
つまみ無し | マガジン, 50 pcs./stick |
||
| SMRR7110C-1E | 10 positions, Complementary |
側部 | ガル·ウイング , Right angle |
つまみ無し | テーピング, 500 pcs./reel |
||
| SMRR8010C-1★ | 10 positions, Real |
側部 | ガル·ウイング , Right angle |
つまみ付き | マガジン, 50 pcs./stick |
||
|
SMRR8010C-1E★
|
10 positions, Real |
側部 | ガル·ウイング , Right angle |
つまみ付き | テーピング, 500 pcs./reel |
||
| SMRR8110C-1★ | 10 positions, Complementary |
側部 | ガル·ウイング , Right angle |
つまみ付き | マガジン, 50 pcs./stick |
||
|
SMRR8110C-1E★
|
10 positions, Complementary |
側部 | ガル·ウイング , Right angle |
つまみ付き | テーピング, 500 pcs./reel |
||
| SMRR7016C-1 | 16 positions, Real |
側部 | ガル·ウイング , Right angle |
つまみ無し | マガジン, 50 pcs./stick |
||
| SMRR7016C-1E | 16 positions, Real |
側部 | ガル·ウイング , Right angle |
つまみ無し | テーピング, 500 pcs./reel |
||
| SMRR7116C-1 | 16 positions, Complementary |
側部 | ガル·ウイング , Right angle |
つまみ無し | マガジン, 50 pcs./stick |
||
| SMRR7116C-1E | 16 positions, Complementary |
側部 | ガル·ウイング , Right angle |
つまみ無し | テーピング, 500 pcs./reel |
||
| SMRR8016C-1★ | 16 positions, Real |
側部 | ガル·ウイング , Right angle |
つまみ付き | マガジン, 50 pcs./stick |
||
|
SMRR8016C-1E★
|
16 positions, Real |
側部 | ガル·ウイング , Right angle |
つまみ付き | テーピング, 500 pcs./reel |
||
| SMRR8116C-1★ | 16 positions, Complementary |
側部 | ガル·ウイング , Right angle |
つまみ付き | マガジン, 50 pcs./stick |
||
|
SMRR8116C-1E★
|
16 positions, Complementary |
側部 | ガル·ウイング , Right angle |
つまみ付き | テーピング, 500 pcs./reel |
★印の型式は受注生産品です。

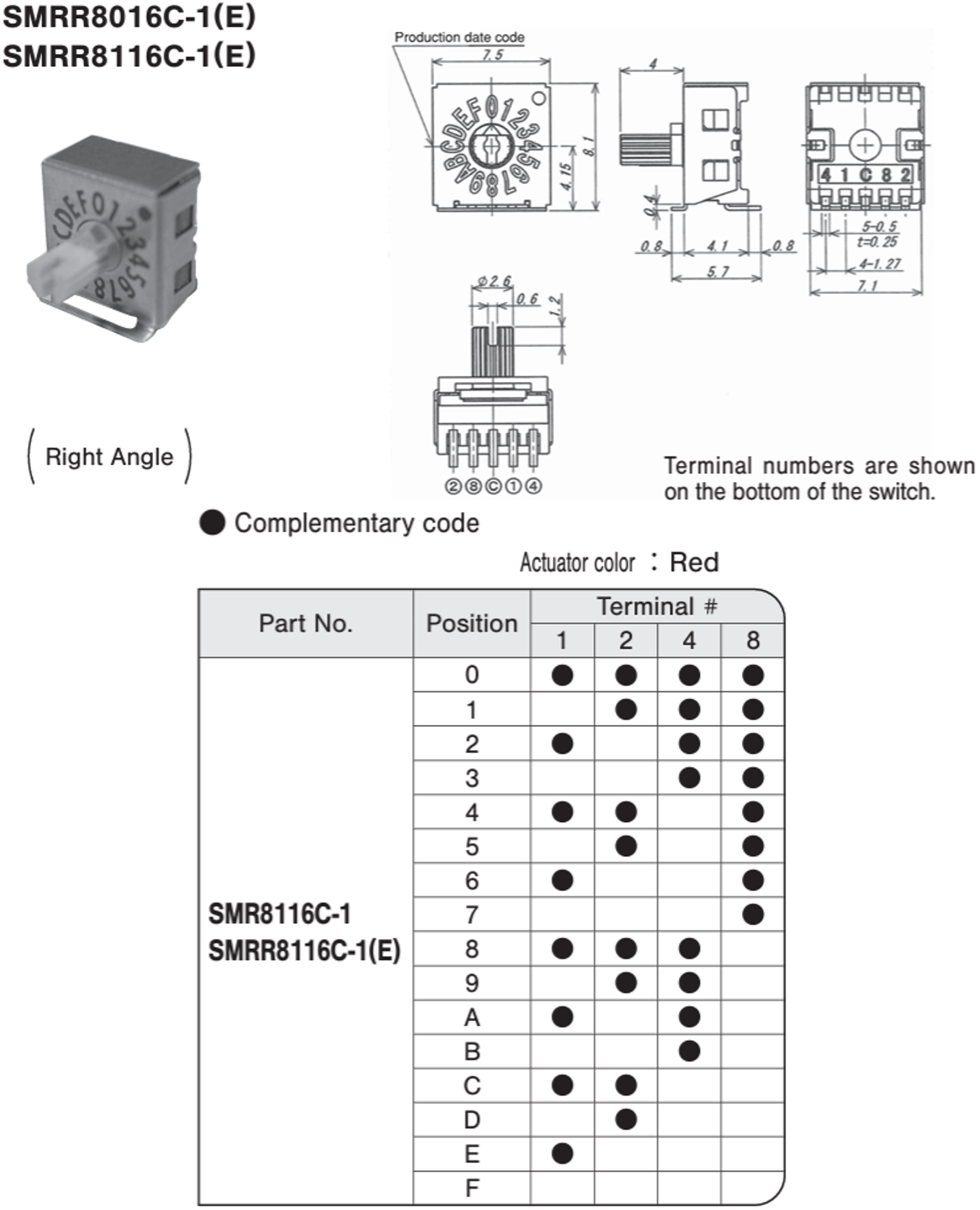

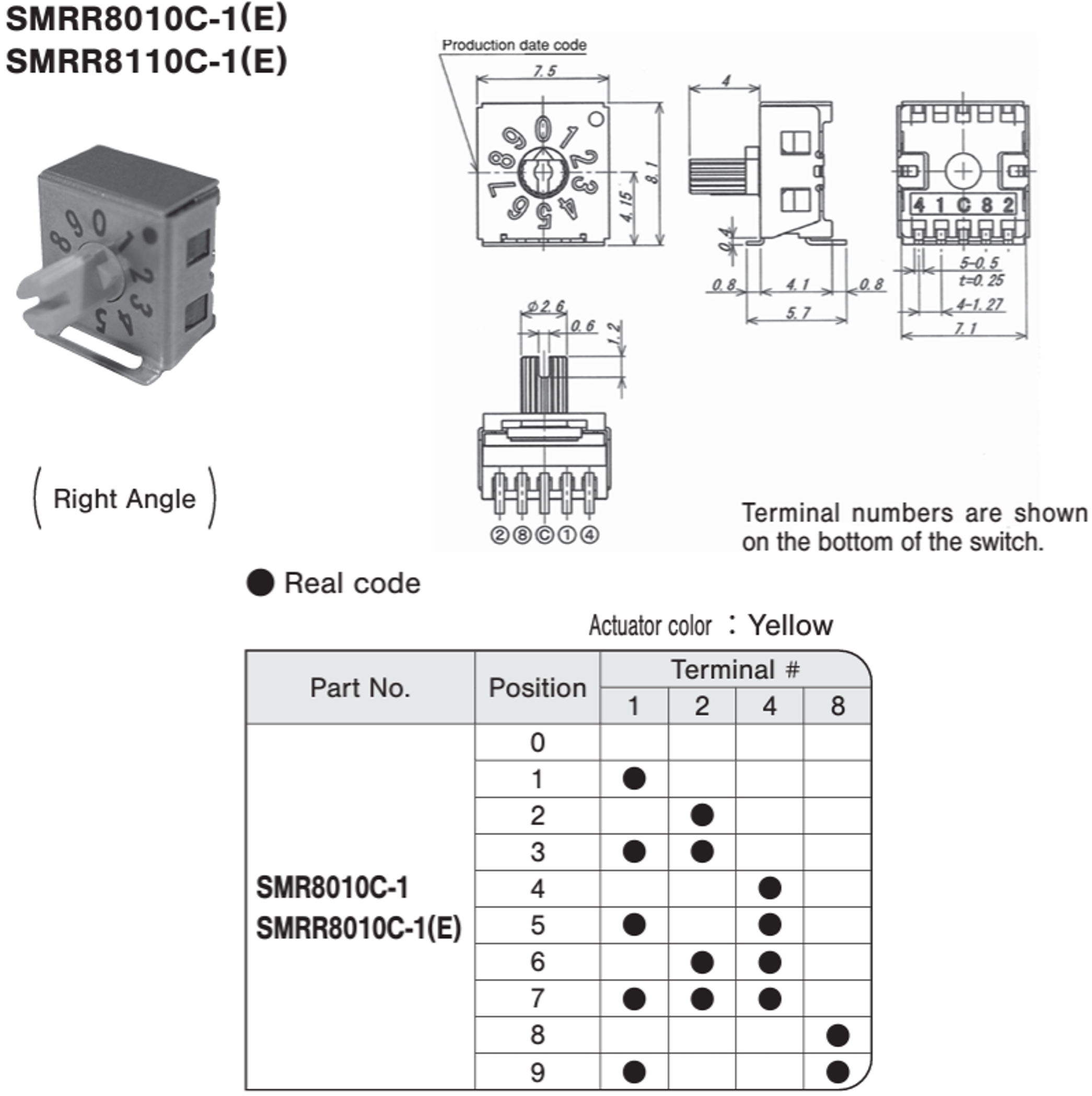

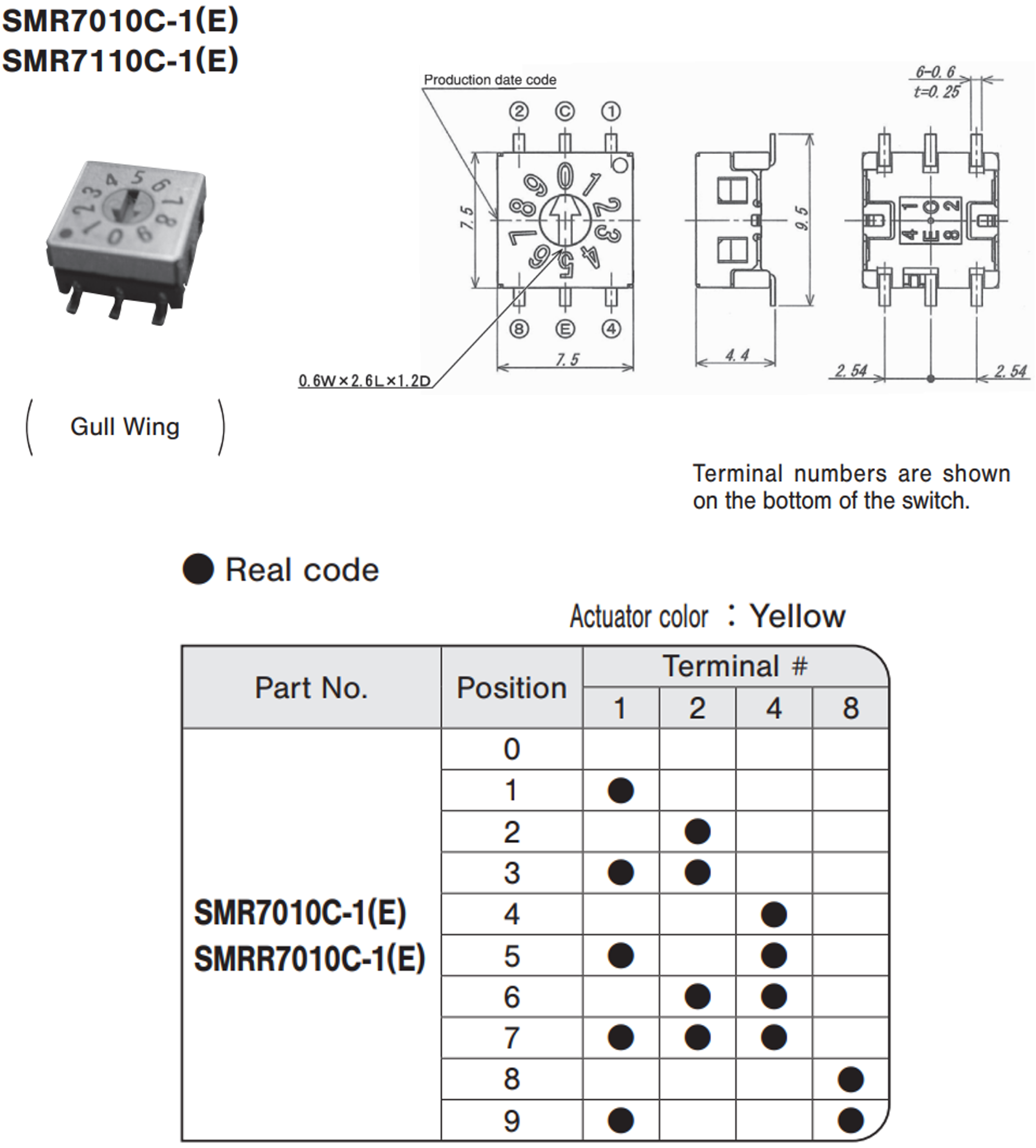

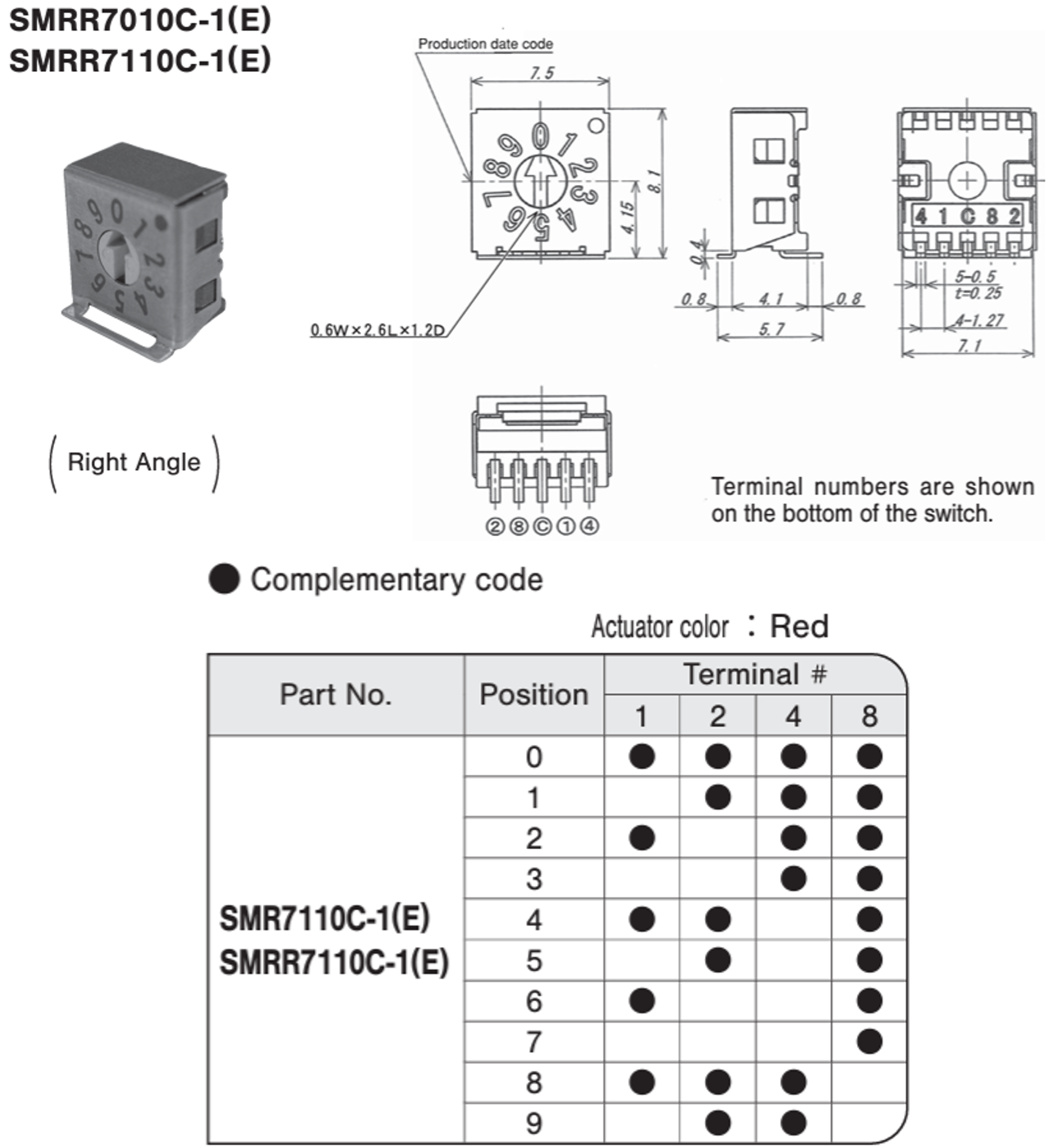

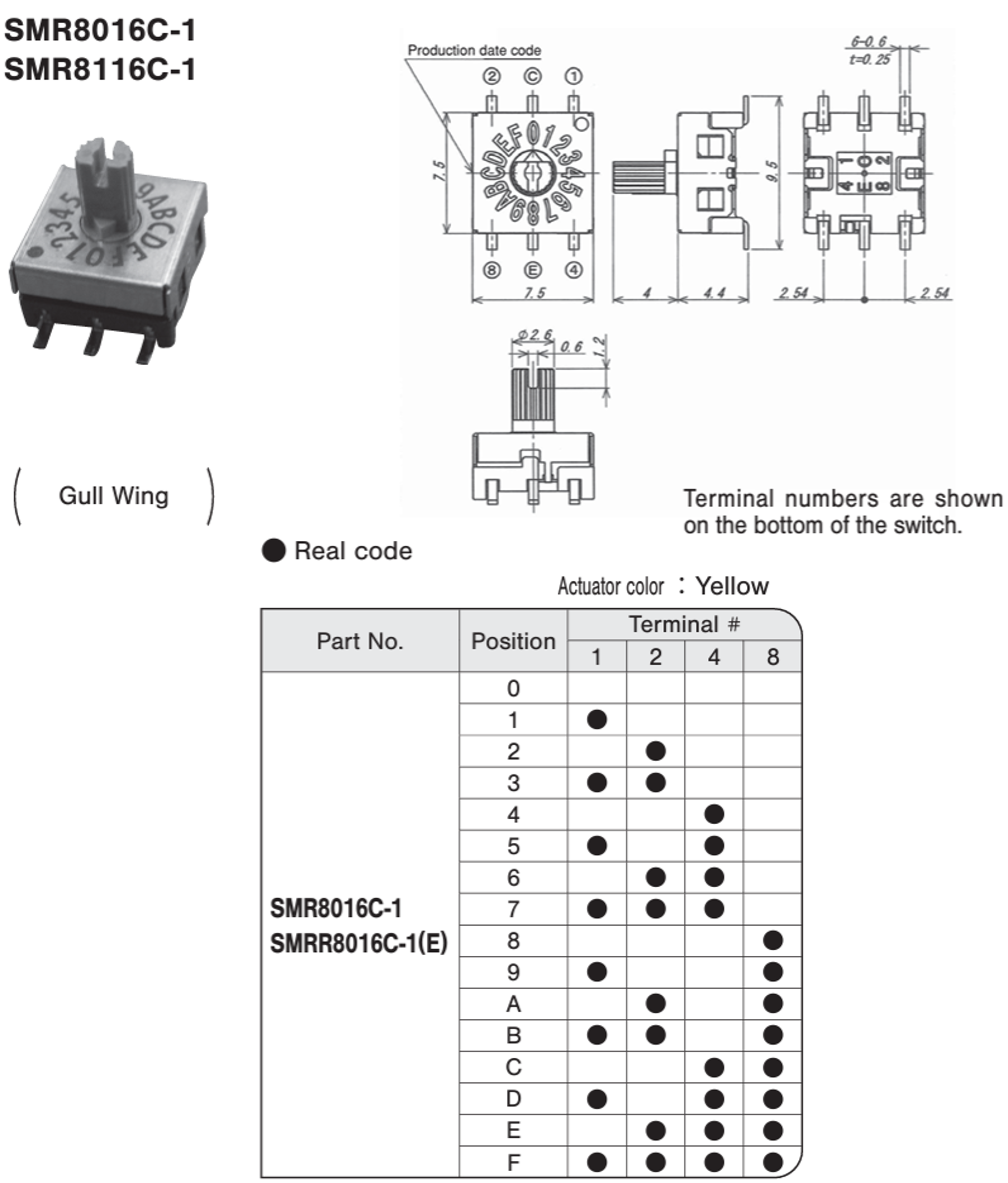

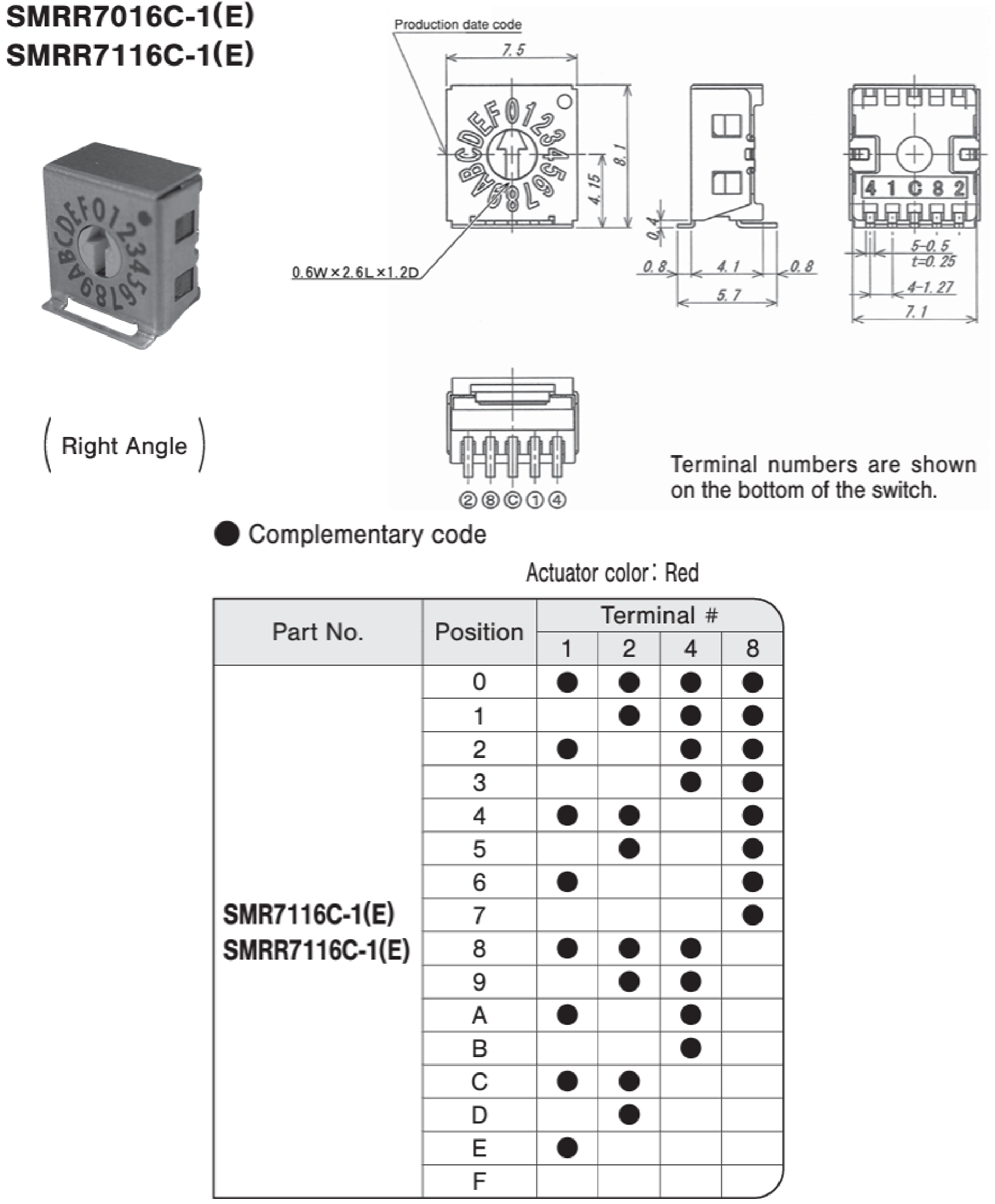

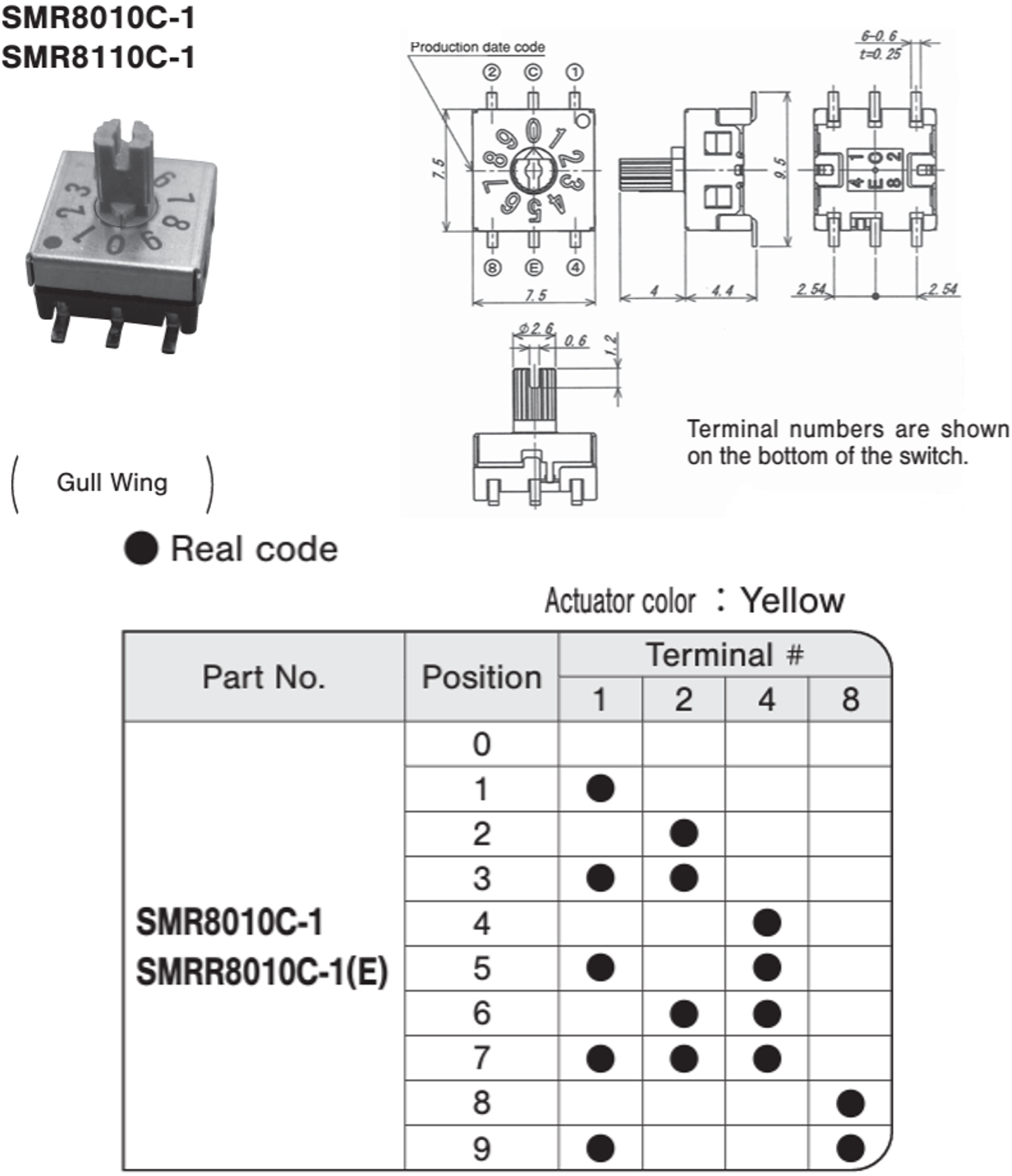

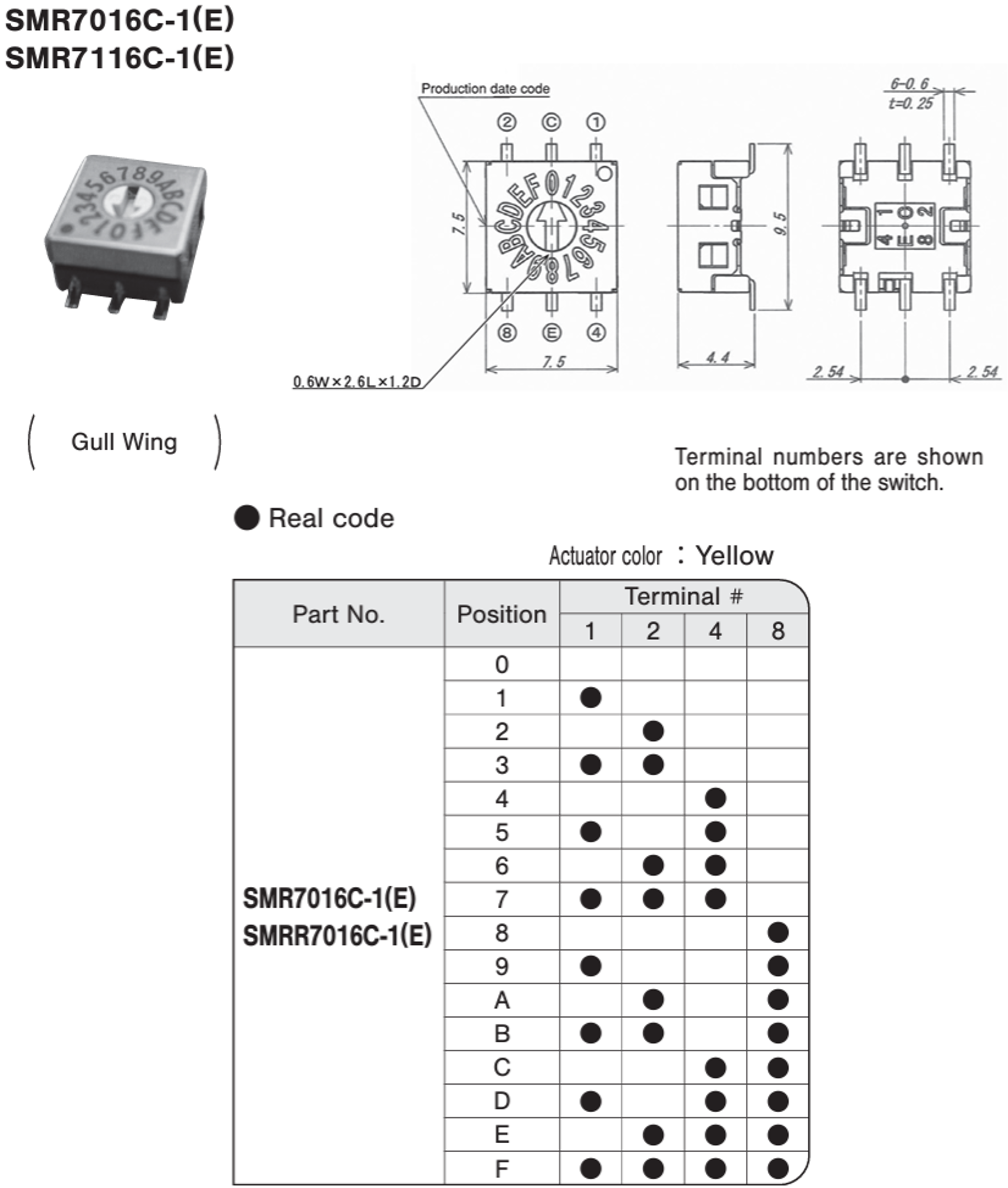

外形図/ コードフォーマット
(Unit:mm)
Ⓔ：アース端子 ●印は、コモン（C）との接続を示します

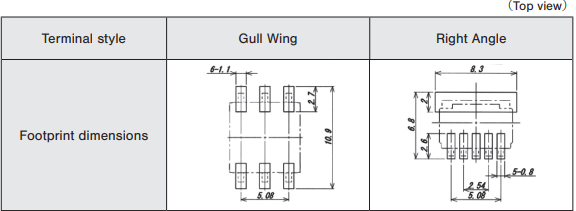

推奨ランドパターン
(Unit:mm)

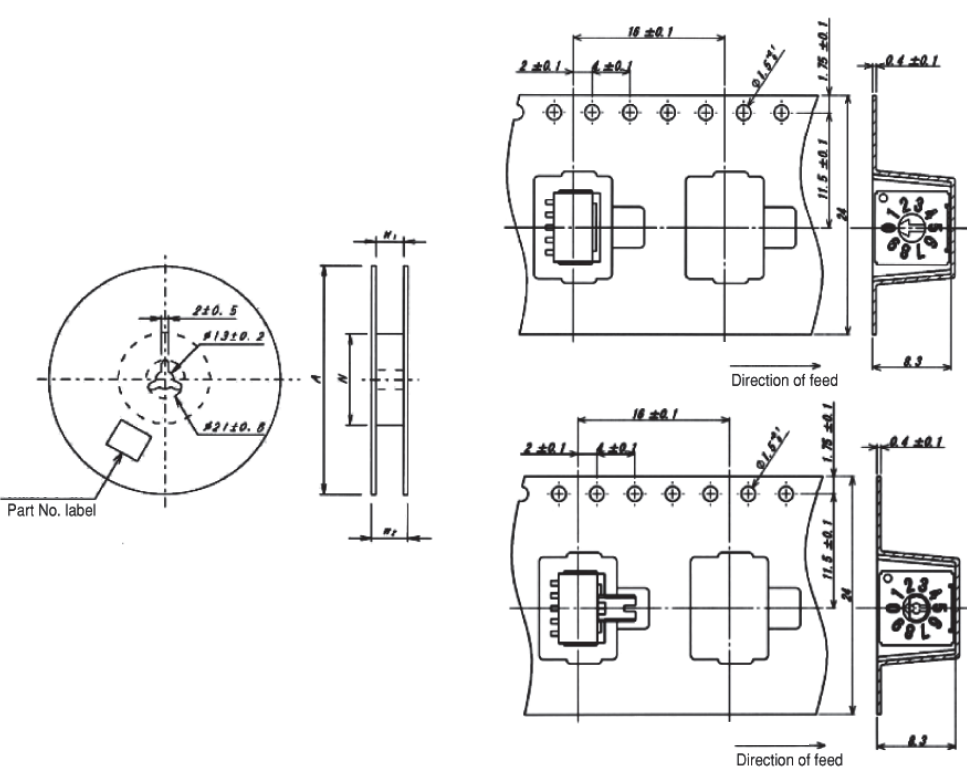

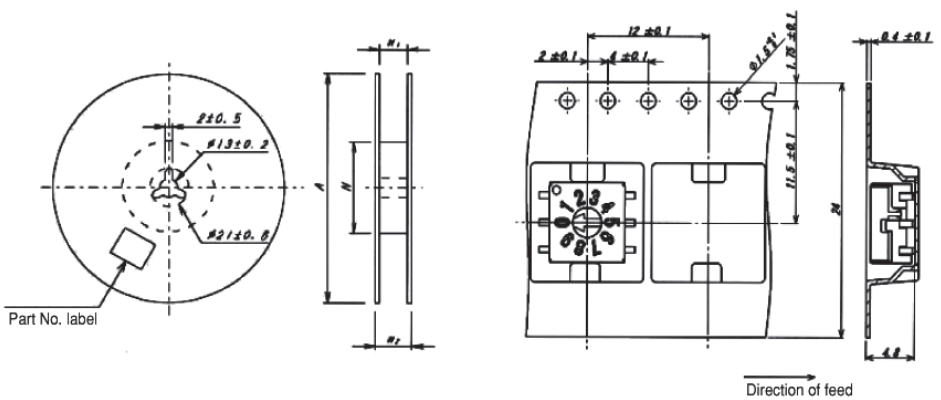

包装仕様
| シリーズ名 | SMR7000C-1E | SMRR7000C-1E/8000C-1E |
|---|---|---|
| エンボステープ仕様 |
1,000 pcs / reel  |
500 pcs / reel  |
| シリーズ名 | SMR7000C-1 / 8000C-1 | |

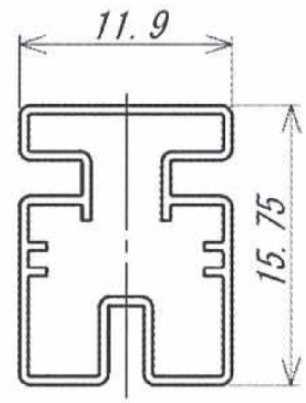

| スティック仕様 |
50 pcs / stick  |
● エンボステープ品はSMRタイプ : 1,000個/リール、SMRRタイプ : 500個/リールで出荷いたします。リール箱詰めは、1リール（1,000/500個）をリール箱に梱包致します。
● 最小梱包単位（リール＝ 上記、スティック＝50個）でのご注文を承ります。
環境関連書類
