ロッカースイッチ SLP8A
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
通信機器/産業用機器/防災・セキュリティ機器/工作機械向け電源用スイッチ
FeaturesFeatures
-
構造を新しく見直し、従来製品より性能を向上
（電気的寿命は5万回と高寿命） -
AC用小型ロッカースイッチ
-
高寿命・高容量・誘導負荷対応
-
小型ながら、明瞭なクリック感を実現
-
ロッカー内部にOリングを配置、大幅に防塵性向上
-
ロッカー部のスイッチ表示は4種選択可能
-
はんだ端子品を新たにラインアップ
標準仕様
| 定格 | 8(8)A 127V 4(4)A 250V |
|---|---|
| 初期接触抵抗 | 30mΩ max. (1A 2~4VDC) |
| 耐電圧 | AC1,500V 1分間 |
| 絶縁抵抗 | 100MΩ min. (500VDC) |
| 電気的寿命 | 50,000 cycles |
| 作動力 | 4 ±2 N |
| 使用温度範囲 | -10 ~ +65°C |
| 保存温度範囲 | -25 ~ +80°C |
型式表示
| SLP | 8 | A | 2 | 0 |
|---|---|---|---|---|
|
シリーズ記号 |
電流容量 8: 8A |
スイッチ特性 A:OFF-ON |
端子形状 0:はんだ端子 2:TAB端子 ＃187（t=0.5mm） |
ロッカー表示 0: 5: 6: 7:
|
型式一覧表
| 型式 | 電流容量 | 端子形状 | スイッチ特性 | ロッカー表示 | CAD |
|---|---|---|---|---|---|
| SLP8A00 | 8A | はんだ端子 | OFF-ON |  |
|
| SLP8A05 | 8A | はんだ端子 | OFF-ON |  |
|
| SLP8A06 | 8A | はんだ端子 | OFF-ON |  |
|
| SLP8A07 | 8A | はんだ端子 | OFF-ON |  |
|
| SLP8A20 | 8A | TAB ＃187（t=0.5mm） | OFF-ON | |
|
| SLP8A25 | 8A | TAB ＃187（t=0.5mm） | OFF-ON | |
|
| SLP8A26 | 8A | TAB ＃187（t=0.5mm） | OFF-ON | |
|
| SLP8A27 | 8A | TAB ＃187（t=0.5mm） | OFF-ON | |

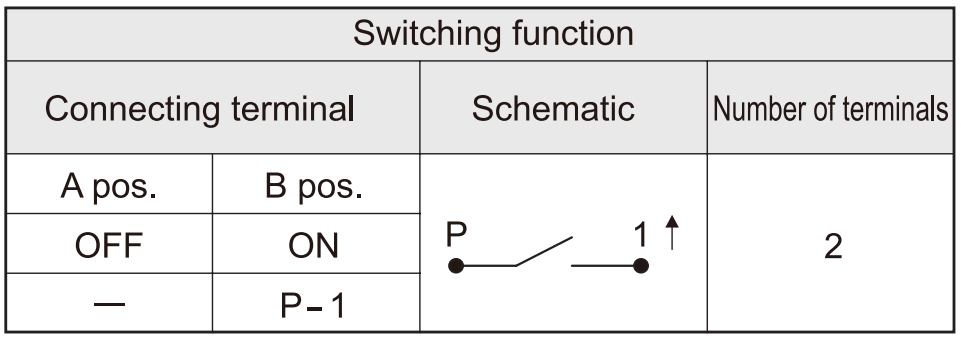

スイッチ特性

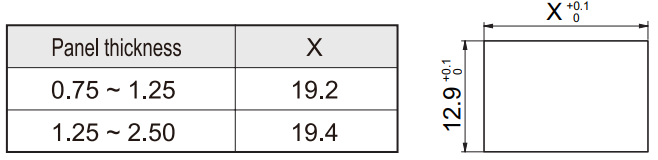

パネル抜孔図

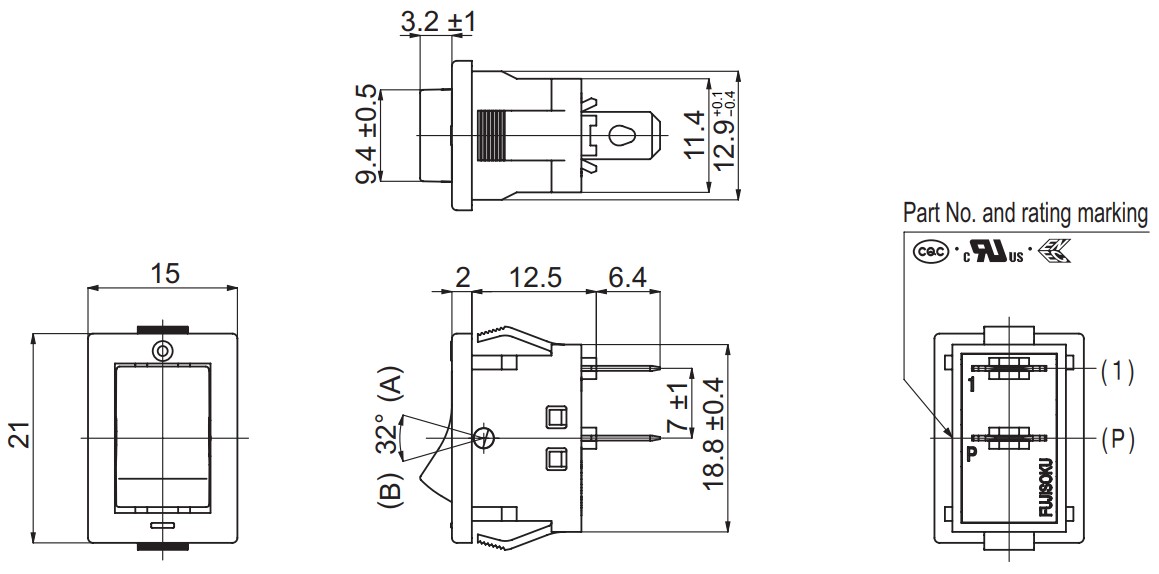

外形寸法
Unless otherwise specified, tolerance: ± 0.3 (Unit: mm)
環境関連書類
