ロータリセレクタスイッチ SS-10
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
セルフクリーニング機構付DIP型セレクタスイッチ
FeaturesFeatures
-
小型DIPピン配列
-
Oリング採用により、ゴミ・ホコリの侵入防止、
はんだ付け後の洗浄可能 -
セルフクリーニング機構
標準仕様
| 回路構成 | 1 pole 5 contacts 1 pole 6 contacts 2 poles 3 contacts |
|---|---|
| 使用温度範囲 | ｰ25 ~ 70 °C |
| 保存温度範囲 | ｰ25 ~ 70 °C |
| シール性 | 洗浄可能 |
| 質量 | Approx. 0.84 g (without knob), Approx. 0.94 g (with knob) |
電気的特性
| 接点定格 | Non-switching: DC 50 V 100 mA Switching: DC 5 V 100 mA Minimum: DC 20 mV 1 μA |
|---|---|
| 接点タイミング | Non-shorting , ※内訳は、型式一覧よりご確認ください |
| 接触抵抗 | 100 mΩ maximum |
| 絶縁抵抗 | 100 MΩ (DC 100 V) minimum |
| 耐電圧 | AC 300 V, 60 s |
機械的特性
| ポジション数 | 3, 5, 6 |
|---|---|
|
回転トルク |
40 mN·m {408 gf·cm} maximum |
| 回転止強度 | 50 mN·m {510 gf·cm} minimum |
| ステップ角度 | 36° (2 poles 3 contacts ) 30° (1 pole 5 contacts) 22.5° (1 pole 6 contacts, with OFF) 28° (1 pole 6 contacts, without OFF) |
| 端子強度 | 15 N {1.53 kgf} minimum |
| はんだ付け性 | 245 ± 3 °C, 2 ~ 3 s |
| はんだ耐熱性 | フロー: 260 ± 3 °C, 5 ~ 6 s, two times maximum 手はんだ: 380 ± 10 °C, 3 ~ 4 s |
{ }: 参考値
環境特性
| 耐振性 | 振幅 1.5 mm（全振幅）or 加速度 98 m/s2 , 10-500-10 Hz, 3 directions for 2 h each |
|---|---|
| 耐衝撃性 | 490 m/s2, 11 ms |
| 耐湿性（定常状態） | 40 °C, 相対湿度 90 ~ 95 %, 240 h |
| 耐久性 | 500 cycles minimum |
| 耐熱性 | 70 °C, 240 h |
| 耐寒性 | − 25 °C, 96 h |
| 温度サイクル | − 25°C (0.5 h) ~ 70 °C (0.5 h), 5 cycles |
型式表示
| SS-10 - | 1 | 6 | S | P - | L - | A | E | W |
|---|---|---|---|---|---|---|---|---|
|
シリーズ名 |
回路数 1: 1回路 2: 2回路 |
接点数 3: 3接点 5: 5接点 6: 6接点 |
接点タイミング N: Non-shorting S: Shorting |
設定方向 P: 上部設定 |
ロータ形状 L: ツマミ付 空欄: ツマミなし |
回路※1 A: OFFなし 空欄: OFF付 |
端子 E: 無鉛メッキ |
包装形態 W: トレイ 空欄: ポリ袋 |
※1)
こちらの記号 (OFF付/無の別) は、SS-10-16 □□ (1回路6接点品) のみに適用されます。それ以外の型式 (e.g. SS-10-15SPEW) には一律適用せず、全てOFFなし品となります。
型式一覧表
| 型式 | 回路構成 | 設定方向 | ロータ形状 | 接点タイミング | 包装数量 | CAD |
|---|---|---|---|---|---|---|
| SS-10-15SP-EW | 1 pole 5contacts | Top setting | Without knob | Shorting | 50 pcs./tray | |
| SS-10-15S-PE | 1 pole 5contacts | Top setting | Without knob | Shorting | 25 pcs./pack | |
| SS-10-15SP-L-EW | 1 pole 5contacts | Top setting | With knob | Shorting | 50 pcs./tray | |
| SS-10-15SP-L-E | 1 pole 5contacts | Top setting | With knob | Shorting | 25 pcs./pack | |
| SS-10-16NP-EW | 1 pole 6 contacts With OFF | Top setting | Without knob | Non-shorting | 50 pcs./tray | |
| SS-10-16NP-E | 1 pole 6 contacts With OFF | Top setting | Without knob | Non-shorting | 25 pcs./pack | |
| SS-10-16NP-L-EW | 1 pole 6 contacts With OFF | Top setting | With knob | Non-shorting | 50 pcs./tray | |
| SS-10-16NP-L-E | 1 pole 6 contacts With OFF | Top setting | With knob | Non-shorting | 25 pcs./pack | |
| SS-10-16SP-AEW | 1 pole 6 contacts Without OFF | Top setting | Without knob | Shorting | 50 pcs./tray | |
| SS-10-16SP-AE | 1 pole 6 contacts Without OFF | Top setting | Without knob | Shorting | 25 pcs./pack | |
| SS-10-16SP-L-AEW | 1 pole 6 contacts Without OFF | Top setting | With knob | Shorting | 50 pcs./tray | |
| SS-10-16SP-L-AE | 1 pole 6 contacts Without OFF | Top setting | With knob | Shorting | 25 pcs./pack | |
| SS-10-23NP-EW | Circuit type | Top setting | Without knob | Non-shorting | 50 pcs./tray | |
| SS-10-23NP-E | Circuit type | Top setting | Without knob | Non-shorting | 25 pcs./pack | |
| SS-10-23NP-L-EW | Circuit type | Top setting | With knob | Non-shorting | 50 pcs./tray | |
| SS-10-23NP-L-E | Circuit type | Top setting | With knob | Non-shorting | 25 pcs./pack |

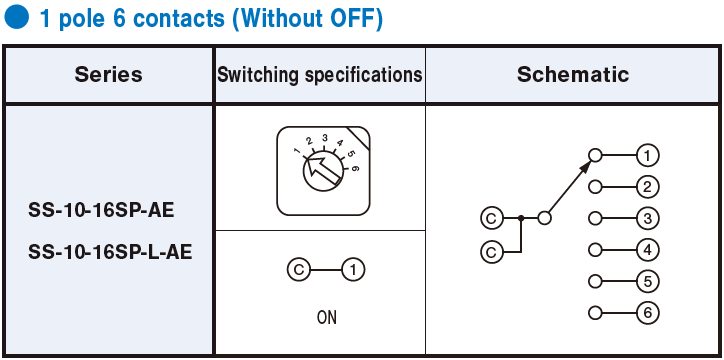

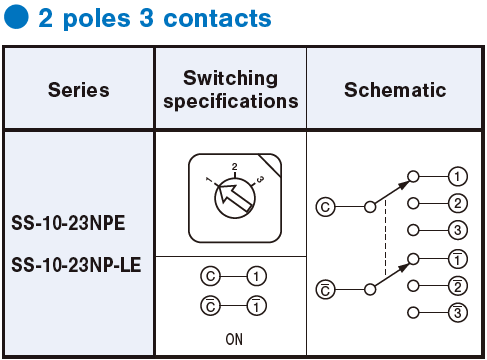

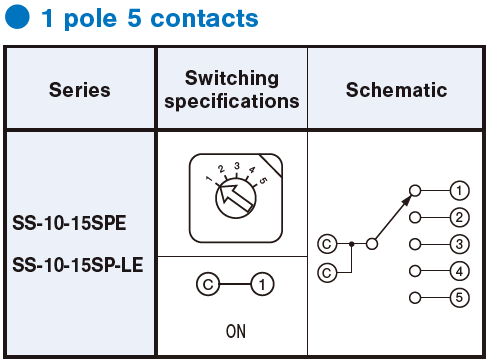

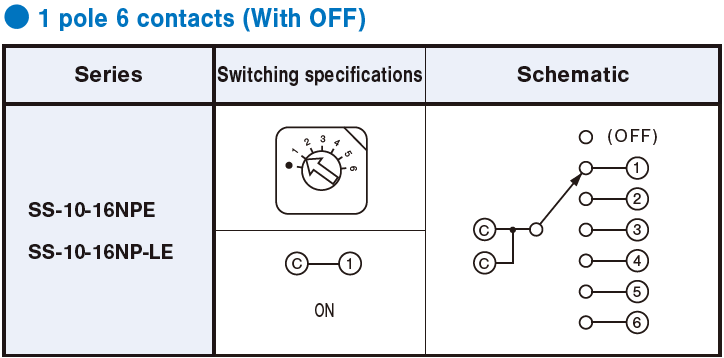

回路図

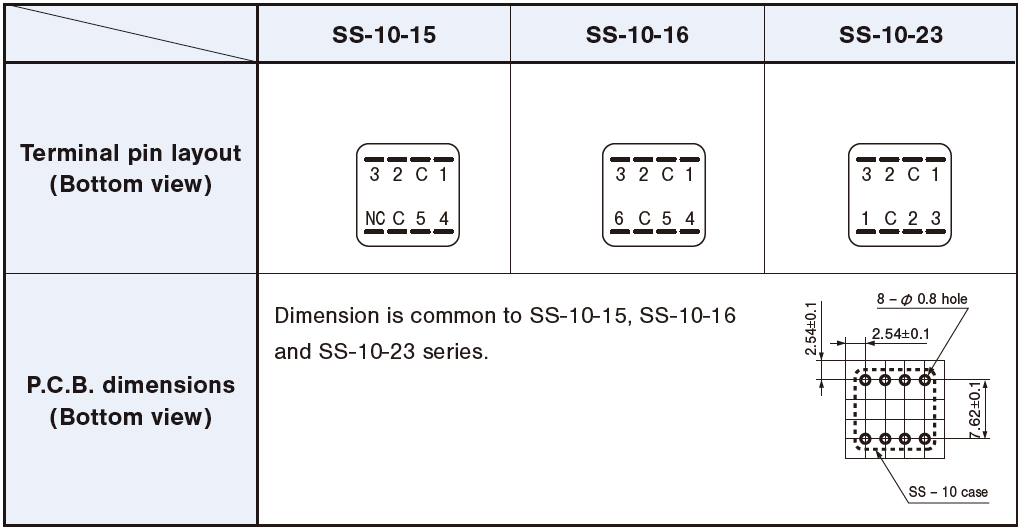

端子接続 / プリント基板加工寸法

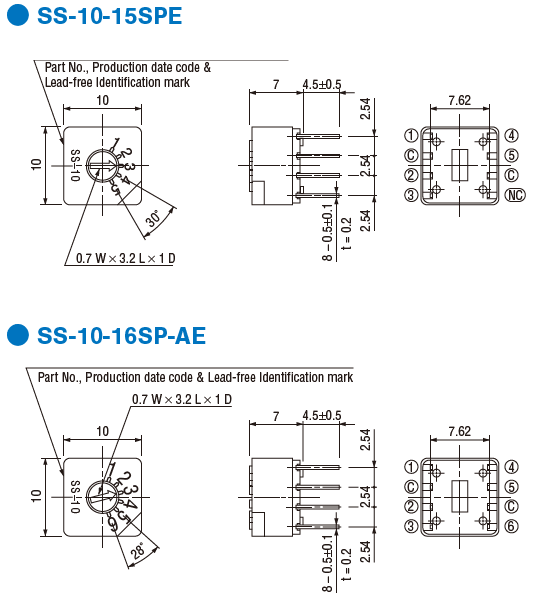

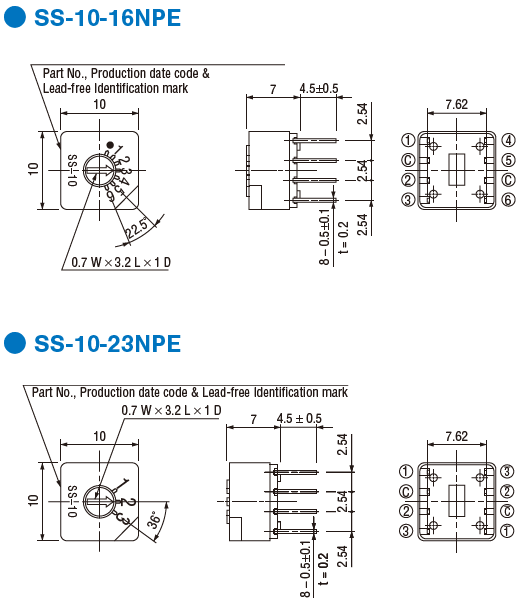

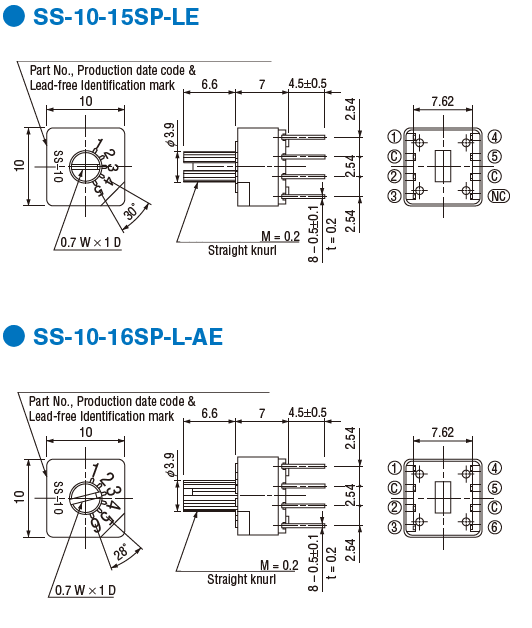

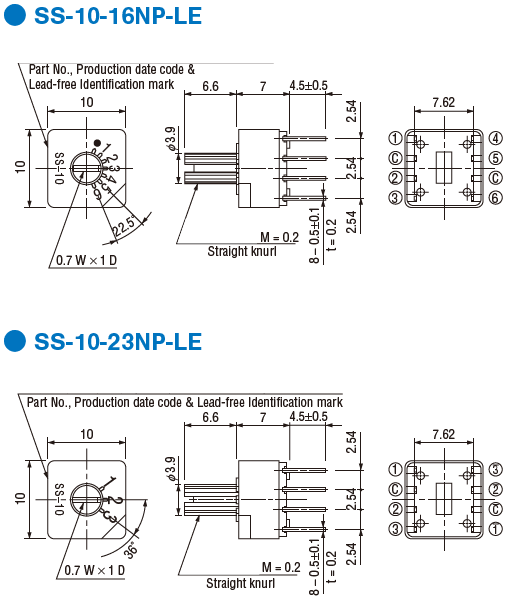

外形寸法図
(Unit:mm)
包装仕様
〈トレイの包装仕様〉
- トレイでの最小梱包は、50 個 /トレイとなります。50個単位（50 個、100 個、150 個…）でのご注文をお願い致します。
- トレイの箱詰めは、10トレイごとに製品箱に包装いたします。
〈ポリ袋の包装仕様〉
- ポリ袋での最小包装は、10 個 / 袋となりますので、10 個 単位（10 個、20 個、30 個…）でのご注文をお願い致しま す。
- ポリ袋の箱詰めは、25 個以上（標準は 50 個）を製品箱 に包装致します。
環境関連書類
