앰프 내장형 미세 차동 트랜스 PA-100

특 징특 징

미세한 압력 영역을 감지
앰프 내장으로 소형 기판 탑재 형
차압 측정 방식

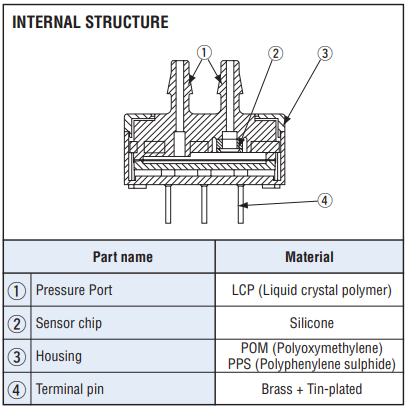

표준 사양

형태 (지시 방식)	차압 ※ 1
작동 온도	− 20 ~ 70°C
보상 온도	0 ~ 50°C
작동 습도	35 ~ 85%RH（결로 없을 것）
저장 온도	− 20 ~ 80(대기압, 습도 65 % RH 이하)
적용 매체	비 부식성 기체
절연 저항	100 MΩ Min.(50 V DC)
내전압	50 V AC, 60 s　(리크 전류 1 mA 이하)
압력 포트	φ 2.5mm
질량	Approx. 8g
구동 전압	5 ± 10 %V DC
소비 전류	5 mA maximum

※ 1 PA-100- □□□ D-S 형 압력 범위 A 포트ーB 포트 = 0 ~ 정격 압력
　　　PA-100- □□□ D-W 형 압력 범위 A 포트ー B 포트 = ー정격 압력 ~ 정격 압력

아날로그 출력

◆구동 전압 5.0 V DC 입력시

항목 / 형식		PA-100
항목 / 형식		100D-S	200D-S	500D-S	100D-W	200D-W	500D-W
출력 전압		0.5 ~ 4.5V
제로 전압　※１		0.5±0.08V			2.5±0.08V
스팬 전압　※１		4.0±0.08V			2.0±0.08V
출력 전류		0.5mA max.（부하 저항 10 kΩ 이상)
출력 전류		±0.5%F.S.
응답 속도		5ms
자세의 영향 (포트 위쪽 → 아래쪽)		-2%F.S.max.	-1%F.S.max.	-0.4%F.S.max.	-2%F.S.max.	-1%F.S.max.	-0.4%F.S.max.
온도 특성 0 ~ 50 ° C (기준 온도 25 ° C)	ZERO	±5%F.S.	±3%F.S.	±2%F.S.	±5%F.S.	±3%F.S.	±2%F.S.
온도 특성 0 ~ 50 ° C (기준 온도 25 ° C)	SPAN	±2%F.S.

※１　전원 전압에 비례하여 변화합니다.

모델 번호 지정

PA-100-	100D-S
시리즈	정격 압력 100D-S： 0 ~ 1 kPa {102 mmH2O} 200D-S： 0 ~ 2 kPa {204 mmH2O} 500D-S： 0 ~ 5 kPa {510 mmH2O} 100D-W：− 1 ~ 1 kPa {± 102 mmH2O} 200D-W：− 2 ~ 2 kPa {± 204 mmH2O} 500D-W：− 5 ~ 5 kPa {± 510 mmH2O}

PA-100-

100D-S

시리즈

정격 압력

100D-S： 0 ~ 1 kPa {102 mmH2O}
200D-S： 0 ~ 2 kPa {204 mmH2O}
500D-S： 0 ~ 5 kPa {510 mmH2O}
100D-W：− 1 ~ 1 kPa {± 102 mmH2O}
200D-W：− 2 ~ 2 kPa {± 204 mmH2O}
500D-W：− 5 ~ 5 kPa {± 510 mmH2O}

모델 번호 목록

모델 번호	지시 방식※1	정격 압력	최대 압력	파괴 압력	CAD
PA-100-100D-S	차압	0 ~ 1kPa	5kPa	50kPa	3D CAD（Any Model）
PA-100-200D-S	차압	0 ~ 2kPa	10kPa	50kPa	3D CAD（Any Model）
PA-100-500D-S	차압	0 ~ 5kPa	25kPa	50kPa	3D CAD（Any Model）
PA-100-100D-W	차압	− 1 ~ 1kPa	± 5kPa	50kPa	3D CAD（Any Model）
PA-100-200D-W	차압	− 2 ~ 2kPa	± 10kPa	50kPa	3D CAD（Any Model）
PA-100-500D-W	차압	− 5 ~ 5kPa	± 25kPa	50kPa	3D CAD（Any Model）

※1　PA-100- □□□ D-S 형 압력 범위　A 포트ーB 포트＝０〜정격 압력 PA-100- □□□ D-W 형 압력 범위　A 포트ーB 포트＝ー정격 압력〜정격 압력

환경 특성

시험 항목	시험 방법 (조건 25 ± 5 ° C)	변동량
진동성	10 ~ 500 Hz, 1.5 mm maximum/49 m/s² , 3 directions for 2 hours each	제로 전압 / 스팬 전압 각각 최대 ± 2 % F.S (100D / 200D) 및 ± 1 % F.S (500D)
충격성	490 m/s², 3 directions for 3 times each
압력 사이클	0 ~ Rated pressure, 10⁶ cycles
내 습성	40 °C, 90 ~ 95 %RH, 240 hrs.
