DIP스위치 CVS
- ●구매를 원하시면 대리점에 문의하시거나, 아래 전자상거래사이트를 이용하시기 바랍니다.
판매채널 ;당사 대리점을 클릭확인하세요.- 판매채널당사 대리점은 여기를 클릭하시고 확인하십시오.
업계에서 가장 얇은 컴팩트 사이즈 실장 높이 1.45 mm
특 징특 징
-
업계에서 가장 얇은 구현 높이 : 1.45 mm
-
업계 최초 단자 피치 : 1 mm
-
노부 높이 0.2 mm 조작성 좋은
-
회로 : 1, 2, 3, 4, 8 bits 단자 : 스루 홀 (1 bit), 가르 윙의 총 6 종류
-
수지 재료는 UL 난연 클래스 94V-0 인증품을 채용하고 있습니다
-
본 시리즈는 함유화학물자조사를 “chemSHERPA” 지정형식으로 취득가능
- 형식 일람표에서 함유 화학물질 조사 다운로드 (SHAI 파일)
표준사양
| 사용 온도 범위 | −40 ~ 85 °C |
|---|---|
| 저장 온도 범위 | −40 ~ 85 °C |
| 밀폐성 | 오픈 (세척 불가) |
| 질량 | 0.028 ~ 0.13 g |
전기적특성
| 접점 정격 | Non-switching: DC50 V 100 mA |
|---|---|
| 접촉 저항 | 200m Ω Max. |
| 절연 저항 | 100 MΩ (DC100 V) Min. |
| 내전압 | AC250 V, 60 s |
기계적특성
| 작동력 | 3 N {0.306 kgf} Max. |
|---|---|
| 조작부 강도 | 6 N {0.61 kgf}, 60 s |
| 납땜 성 | 245 ± 3 °C, |
| 납땜 내열성 | 리플 : 255 ° C (Peak temp.) 손 납땜 : 350 ± 10 ° C 3 ~ 4 s |
| 고착성 | 5 N {0.51 kgf} 10 s |
| 내접판 굽힘 성 | Width 90 mm, bend 3 mm, 5 s, 1 time |
| 당겨 떼어 낼 때의 강도 | 5 N {0.51 kgf} 10 s |
환경특성
| 내진성 | 진폭 1.5mm (전체 진폭) 또는 가속 98 m/s²,10-500 Hz, 3 directions for 10 cycles each |
|---|---|
| 내 충격성 | 490 m/s², |
| 내구성 | 연속 부하 2000주기 |
| 온도 / 습도 사이클 | −10 ~ 65 °C, |
| 내열성 | 85 °C, 96 h |
| 내한성 | −40 °C, 96 h |
| 온도 사이클 | −40(0.5 h) ~ 85 °C(0.5 h), |
모델 번호 지정
| CVS - | 04 | T | B - | 1 |
|---|---|---|---|---|
|
시리즈 |
극수 01: 1 bit 03: 3 bits |
포장 형태 T: Taping(reel) |
단자 형상 B: Gull wing |
테이핑 수량 1: 500 pcs./reel |
모델 번호 목록
함유 화학물자 조사(chemSHERPA)나 CAD의 다운로드에는 로그인(HP회원 등록)이 필요합니다.[chemSHERPA-AI Ver.2.10.00]
| 모델 번호 | 극수 | 단자형상 | 포장형태 | 포장수량 | 함유화학물질조사 | CAD | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CVS-01TB-1 | 1 | 가르윙 | 테이핑 (릴) | 500 pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CVS-01TB | 1 | 가르윙 | 테이핑 (릴) | 2000 pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CVS-01B | 1 | 가르윙 | 폴리백 | 100 pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CVS-01C | 1 | 스루홀 | 테이핑 (릴) | 100 pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CVS-02TB-1 | 2 | 가르윙 | 테이핑 (릴) | 500 pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CVS-02TB | 2 | 가르윙 | 테이핑 (릴) | 2000 pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CVS-02B | 2 | 가르윙 | 폴리백 | 100 pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CVS-03TB-1 | 3 | 가르윙 | 테이핑 (릴) | 500 pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CVS-03TB | 3 | 가르윙 | 테이핑 (릴) | 2000 pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CVS-03B | 3 | 가르윙 | 폴리백 | 100 pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CVS-04TB-1 | 4 | 가르윙 | 테이핑 (릴) | 500 pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CVS-04TB | 4 | 가르윙 | 테이핑 (릴) | 2000 pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CVS-04B | 4 | 가르윙 | 폴리백 | 100 pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CVS-08TB-1 | 8 | 가르윙 | 테이핑 (릴) | 500 pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CVS-08TB | 8 | 가르윙 | 테이핑 (릴) | 2000 pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|
||||||||
| CVS-08B | 8 | 가르윙 | 폴리백 | 100 pcs./reel |
chemSHERPA 다운로드는, 다음의 버튼으로부터 Ver.2.10.00(최신) 또는 Ver.2.09.00(종전)을 선택할수 있습니다.[다운로드하려면 로그인이 필요합니다]
※
chemSHERPA 성형품 데이터(AI) 작성 지원 툴의 최신판 다운로드는，이쪽으로.
|

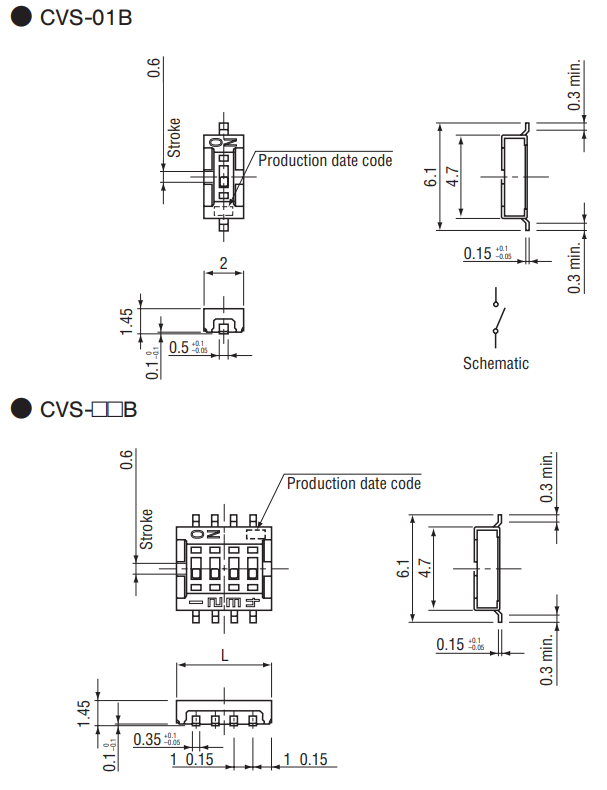

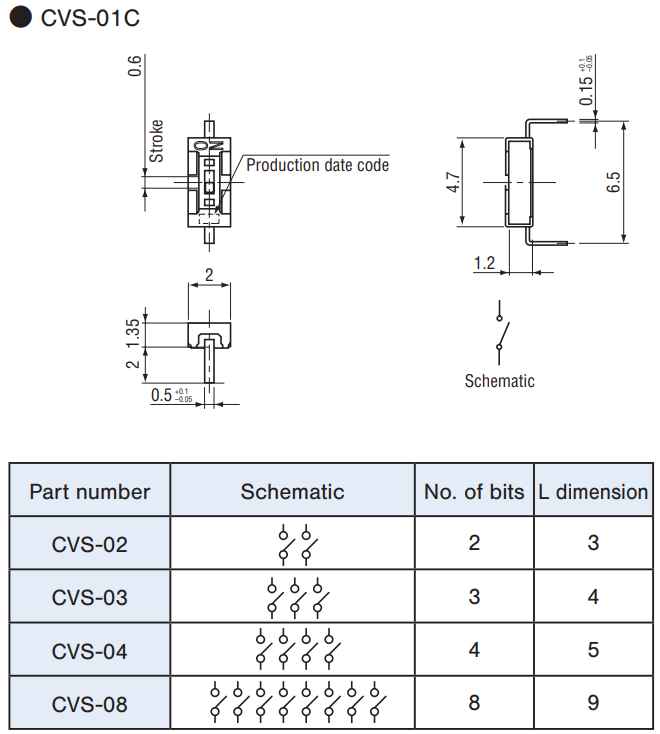

외형 치수도
(Unit:mm)

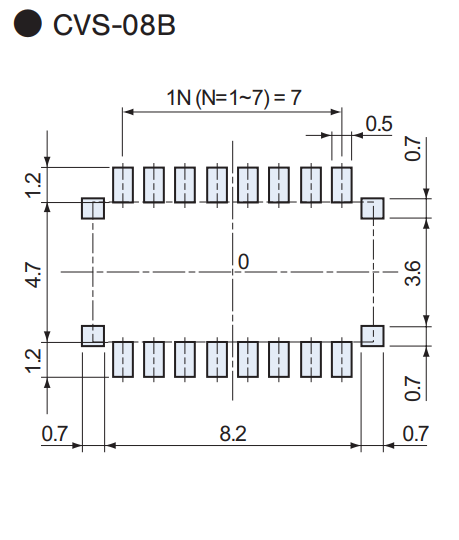

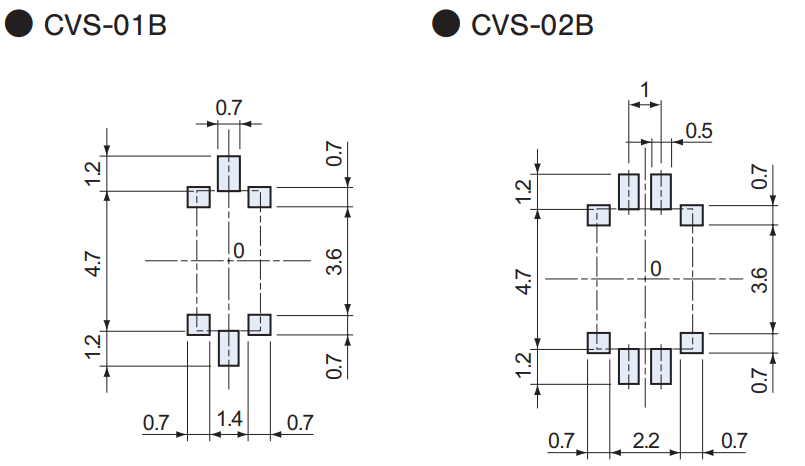

권장 랜드 패턴
(Unit:mm)
포장 사양
(Unit:mm)
〈Taping packaging specifications〉
●Taping version is packaged in 2000 pcs. or 500 pcs. per reel. Orders will be accepted for units of 2000 pcs., i.e., 2000, 4000, 6000 pcs., etc. or for units of 500 pcs., i.e., 500, 1000, 1500 pcs., etc.
●Taping version is boxed with two reels. Maximum number of consecutive missing pieces = 2 Leader length and reel dimension are shown in the diagrams below:
-
●Embossed tape dimensions
-
●Reel dimensions
(Conforms to JIS C 0806-3, In accordance with EIAJ ET-7200A)
〈Bulk pack specifications〉
●The smallest unit of bulk pack in a plastic bag is 10 pcs. per pack. Orders will be accepted for unit of minimum 10 pcs., i.e., 10, 20, 30 pcs., etc.
●Boxing of bulk in a plastic bag is performed with 100 pcs. (standard 500 pcs.) per box.
환경관련데이트
