PTC 自復式保險絲 PRCP-SMDF
- ●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道 ;請確認我們的經銷商。- 銷售渠道點擊此處確認我們的經銷商。
超薄型、高電壓、表面貼裝(SMD)型
特 徵特 徵
-
超薄
-
跳閘時間快
-
對應高壓
-
表面貼裝(SMD)型 5050 mm / 2018 mils
-
符合RoHS，無鹵素ー
-
各種安全規格認定品 (cULus, TÜV)
-
電氣特性
| 品 名 | 最大電壓 Vmax (V) | 最大電流 Imax (A) | 保持電流 Ihold | 跳閘電流 Itrip | 電阻值 | 最大跳閘時間 | 跳閘時功率耗散 | ||
|---|---|---|---|---|---|---|---|---|---|
| (A) at 23 ℃ | (Ω) at 23 ℃ | (A) at 23 ℃ | (秒) at 23 ℃ | (W) at 23 ℃ | |||||
| Hold | Trip | RMin. | R1Max | Typ. | |||||
| PRCP-SMDF050 | 60.0 | 10 | 0.55 | 1.20 | 0.200 | 1.0 | 2.5 | 3.0 | 0.9 |
熱降額圖表-Ihold /Itrip (A)
| 品 名 | 環境工作溫度 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| -40 ºC | -20 ºC | 0 ºC | 23 ºC | 40 ºC | 50 ºC | 60 ºC | 70 ºC | 85 ºC | |
| PRCP-SMDF050 | 0.87 / 1.90 | 0.77 / 1.68 | 0.67 / 1.46 | 0.55 / 1.20 | 0.46 / 1.00 | 0.41 / 0.89 | 0.36 / 0.79 | 0.31 / 0.68 | 0.23 / 0.50 |
環境特性
| 測 試 項 目 | 測 試 條 件 | 判 定 規 格 |
|---|---|---|
| 工作溫度範圍 | -40 ℃ ～+85 ℃ | |
| 在跳閘狀態下裝置表面溫度 | 125 °C maximum | |
| 高溫儲存 | 85 °C, 1000 h | 電阻值變化 ±5 % |
| 耐濕性 | 85 °C, 85 %RH, 1000 h | 電阻值變化 ±5 % |
| 熱衝擊 |
85 °C ～ -40 °C, 20 cycles |
電阻值變化 ±10 % |
| 耐溶劑性 |
MIL-STD-202 method 215 |
無變化 |
| 耐振動性 | MIL-STD-883C, Method 2007.1, Condition A | 無變化 |
| MSL(潮濕敏感度等級) | - | Level 1, J-STD-020 |
可靠性测试程序和必要条件
| 測試項目 | 測試條件 | 符和/不符和判定標準 |
|---|---|---|
| 視覺/尺寸 | 驗證尺寸和材料 | 取決於每個 P.R.C.P. 的機械特性 |
| 電阻值 | 恆定 23℃ | Rmin ≤ R ≤ R1max |
| 至跳閘的時間 | 規定電流、最大電壓 Vmax ,23 ℃ | T≤max. 至跳閘的時間(秒) |
| 保持電流 | 保持電流中30分印加 | 無跳閘 |
| 跳閘循環壽命 | Vmax , Imax , 100 次 | 無電弧放電或燃燒 |
| 跳閘壽命 | Vmax , 48 小時 | 無電弧放電或燃燒 |
| 可焊性 | ANSI/J-STD-002 . | 95%以上的部分被焊錫覆蓋 |
外形尺寸
(單位: mm)
| 品 名 | A | B | C | D | |||
|---|---|---|---|---|---|---|---|
| Min . | Max . | Min . | Max . | Min . | Max . | Min. | |
| PRCP-SMDF050 | 4.72 | 5.44 | 4.22 | 4.93 | 0.79 | 1.09 | 0.30 |

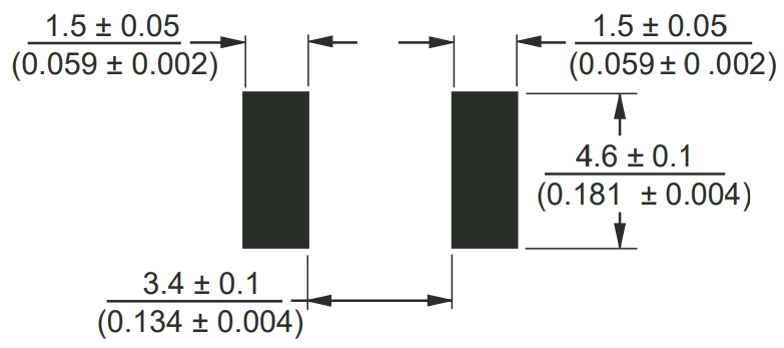

推荐的焊盘布局
DIMENSIONS: MM /(INCHES)
有關回流焊接的建議
- PRCP-SMDF型號適用於回流焊接。
- 僅當設備位於與熱源相對的PCB頂部時，才允許進行波峰焊。
- 不建議對這些設備進行手工焊接。
- 所有溫度均指在設備主體表面上測得的設備頂側。
- 如果回流溫度超過建議值，則設備可能不符合發布的規格。
- 與無鉛和無鉛回流焊曲線兼容。
- 過多的焊料可能導致短路。
| 程序 | 無鉛裝配 |
|---|---|
| 平均上升率 (Tsmax to Tp) | 3 ℃ /second max. |
| 預熱 最低溫度 (Tsmin) 最低溫度 (Tsmax) 時間 (Tsmin to Tsmax) (ts) |
150 ℃ 200 ℃ 60 〜 180 seconds |
| 焊錫熔化溫度維持時間： 溫度範圍(TL) 時間(TL) |
217 ℃ 60 〜 150 seconds |
| 最高溫度 (Tp) | 260 ℃ |
| 實際峰值溫度5℃以內的時間 (tp) | 20 〜 40 seconds |
| 下降率 | 6 ℃ /second max. |
| 從25°C到峰值溫度的時間 | 8 minutes max. |
關於產品保證
產品的保修期為一年。自交貨之日起一年內，由於設計或製造缺陷引起的故障，應免費維修或更換。但是，以下內容不包括在保修範圍內：
因使用不當和粗心操作而導致的故障或損壞，違反產品目錄和規格。
因不適當的修改，調整或修理而導致的故障或損壞。
由技術和科學上不可預測的因素引起的故障或損壞。
因天災，火災或其他不可避免的事故造成的故障或損壞。
本文中的“保修”一詞僅表示對產品單元的保修，並且不包括因產品故障而造成的損壞。本產品不適用於可能對生命或身體造成直接傷害的設備，或可能造成重大物理損壞的設備。 (與航空航天相關的設備，鐵路車輛，核電設備，軍事設備等) 對於因出於非我們預期目的使用本產品而造成的任何損失，我們概不負責。
此外，我們要求您對交貨的產品進行快速的入庫檢查，如果您對產品的存儲條件給予充分的關注，我們也將不勝感激。
環境資料
