PTC 自復式保險絲 PRCP-USMF｜台灣尼得科科智博電子股份有限公司

PTC 自復式保險絲 PRCP-USMF

PRCP-USMF

PRCP-USMF

產品諮詢

●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道 ;請確認我們的經銷商。: 銷售渠道點擊此處確認我們的經銷商。

表面貼裝(SMD)型［3225 mm/1210 mils］

特徵特徵

符合車載用電子元件測試標準 AEC-Q200 Rev-C
快速跳閘快速脫扣自複電路保護
用於自動化組裝的表面貼裝封裝
佔用空間小 (1210)
符合RoHS，無鹵素
各種安全規格認定品(cULus, TÜV)

－目錄－
1. 特徵
2. 電氣特性
3. 熱降額圖表 - 保持電流/跳閘電流
4. 環境特性
5. 可靠性測試程序和必要條件
6. 外形尺寸

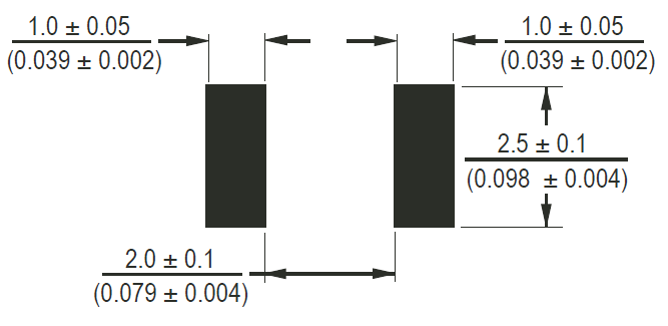

7. 推薦的焊盤佈局
8. 有關回流焊接的建議
9. 關於產品保證

電氣特性

品名	最大電壓 V_max (V)	最大電流 I_max (A)	保持電流 I_hold	跳閘電流 I_trip	電阻值		最大跳閘時間		跳閘時功率耗散
			(A) at 23 ℃		(Ω) at 23 ℃		(A) at 23 ℃	(秒) at 23 ℃	(W) at 23 ℃
			Hold	Trip	R_min	R1_max			Typ.
PRCP-USMF005	30	10	0.05	0.15	2.800	50.000	0.25	1.50	0.6
PRCP-USMF010	30	10	0.10	0.30	0.800	15.000	0.50	0.60	0.6
PRCP-USMF020	30	10	0.20	0.40	0.400	5.000	8.00	0.02	0.6
PRCP-USMF035	6	40	0.35	0.75	0.200	1.300	8.00	0.20	0.6
PRCP-USMF050	13.2	40	0.50	1.00	0.180	0.900	8.00	0.10	0.6
PRCP-USMF075	6	40	0.75	1.50	0.070	0.450	8.00	0.10	0.6
PRCP-USMF110	6	40	1.10	2.20	0.050	0.210	5.00	1.00	0.6
PRCP-USMF150***	6	40	1.50	3.00	0.030	0.110	5.00	5.00	0.6

*** UL and TÜV

熱降額圖表-I_hold /I_trip (A)

品名	環境工作溫度
品名	-40 ˚C	-20 ˚C	0 ˚C	23 ˚C	40 ˚C	50 ˚C	60 ˚C	70 ˚C	85 ˚C
PRCP-USMF005	0.08 / 0.24	0.07 / 0.21	0.06 / 0.18	0.05 / 0.15	0.04 / 0.12	0.04 / 0.12	0.03 / 0.09	0.03 / 0.09	0.02 / 0.06
PRCP-USMF010	0.15 / 0.45	0.13 / 0.39	0.12 / 0.36	0.10 / 0.30	0.09 / 0.27	0.08 / 0.24	0.07 / 0.21	0.06 / 0.18	0.05 / 0.15
PRCP-USMF020	0.32 / 0.64	0.28 / 0.56	0.24 / 0.48	0.20 / 0.40	0.18 / 0.36	0.16 / 0.32	0.14 / 0.28	0.12 / 0.24	0.10 / 0.20
PRCP-USMF035	0.51 / 1.09	0.46 / 0.99	0.40 / 0.86	0.34 / 0.75	0.30 / 0.64	0.27 / 0.58	0.24 / 0.51	0.22 / 0.47	0.18 / 0.39
PRCP-USMF050	0.76 / 1.52	0.66 / 1.32	0.58 / 1.16	0.48 / 1.00	0.42 / 0.84	0.38 / 0.76	0.35 / 0.70	0.29 / 0.58	0.23 / 0.52
PRCP-USMF075	1.10 / 2.20	0.97 / 1.94	0.86 / 1.72	0.72 / 1.50	0.64 / 1.28	0.58 / 1.16	0.55 / 1.10	0.47 / 0.94	0.39 / 0.78
PRCP-USMF110	1.60 / 3.20	1.42 / 2.84	1.26 / 2.52	1.10 / 2.20	0.94 / 1.88	0.86 / 1.72	0.80 / 1.60	0.70 / 1.40	0.58 / 1.16
PRCP-USMF150	2.30 / 4.60	2.02 / 4.04	1.76 / 3.52	1.43 / 3.00	1.24 / 2.48	1.11 / 2.22	1.00 / 2.00	0.85 / 1.70	0.65 / 1.30

環境特性

測試項目	測試條件	判定規格
工作溫度範圍	-40 ℃ ～+85 ℃
在跳閘狀態下裝置表面溫度	125 °C maximum
高溫儲存	85 °C, 1000 h	電阻值變化 ±5 %
耐濕性	85 °C, 85 %RH, 1000 h	電阻值變化 ±5 %
熱衝擊	85 °C ～ -40 °C, 20 cycles	電阻值變化 ±10 %
耐溶劑性	MIL-STD-202 method 215	無變化
耐振動性	MIL-STD-883C, Method 2007.1, Condition A	無變化
MSL(潮濕敏感度等級)	-	Level 1, J-STD-020

可靠性測試程序和必要條件

測試項目	測試條件	符和/不符和判定標準
視覺/尺寸	驗證尺寸和材料	取決於每個 P.R.C.P. 的機械特性
電阻值	恆定 23℃	R_min ≤ R ≤ R1_max
至跳閘的時間	規定電流、最大電壓　V_max,23 ℃	T≤max. 至跳閘的時間（秒）
保持電流	保持電流中30分印加	無跳閘
跳閘循環壽命	V_max, I_max, 100 次	無電弧放電或燃燒
跳閘壽命	V_max, 48小時	無電弧放電或燃燒
可焊性	ANSI/J-STD-002 .	95%以上的部分被焊錫覆蓋

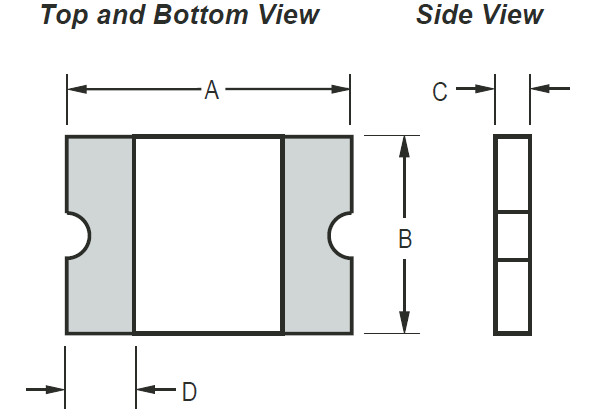

外形尺寸

(單位: mm)

Model	A		B		C		D
Model	Min .	Max.	Min .	Max.	Min .	Max.	Min.
PRCP-USMF005	3.00	3.43	2.35	2.80	0.80	1.1	0.30
PRCP-USMF010	3.00	3.43	2.35	2.80	0.80	1.1	0.30
PRCP-USMF020	3.00	3.43	2.35	2.80	0.80	1.1	0.30
PRCP-USMF035	3.00	3.43	2.35	2.80	0.55	0.85	0.30
PRCP-USMF050	3.00	3.43	2.35	2.80	0.55	0.85	0.30
PRCP-USMF075	3.00	3.43	2.35	2.80	0.55	0.85	0.30
PRCP-USMF110	3.00	3.43	2.35	2.80	0.55	0.85	0.30
PRCP-USMF150	3.00	3.43	2.35	2.80	0.40	0.85	0.30

有關回流焊接的建議

PRCP-SM型號適用於回流焊接。
僅當設備位於與熱源相對的PCB頂部時，才允許進行波峰焊。
不建議對這些設備進行手工焊接。
所有溫度均指在設備主體表面上測得的設備頂側。
如果回流溫度超過建議值，則設備可能不符合發布的規格。
與無鉛和無鉛回流焊曲線兼容。
過多的焊料可能導致短路。

程序	無鉛裝配
平均上升率 (T_smax to T_p)	3 ℃ /second max.
預熱最低溫度 (T_smin) 最低溫度 (T_smax) 時間 (Tsmin to Tsmax) (ts)	150 ℃ 200 ℃ 60 〜 180 seconds
焊錫熔化溫度維持時間：溫度範圍(T_L) 時間(T_L)	217 ℃ 60 〜 150 seconds
最高溫度 (T_p)	260 ℃
實際峰值溫度5℃以內的時間 (t_p)	20 〜 40 seconds
下降率	6 ℃ /second max.
從25°C到峰值溫度的時間	8 minutes max.

關於產品保證

產品的保修期為一年。自交貨之日起一年內，由於設計或製造缺陷引起的故障，應免費維修或更換。但是，以下內容不包括在保修範圍內：

因使用不當和粗心操作而導致的故障或損壞，違反產品目錄和規格。

因不適當的修改，調整或修理而導致的故障或損壞。

由技術和科學上不可預測的因素引起的故障或損壞。

因天災，火災或其他不可避免的事故造成的故障或損壞。

本文中的“保修”一詞僅表示對產品單元的保修，並且不包括因產品故障而造成的損壞。本產品不適用於可能對生命或身體造成直接傷害的設備，或可能造成重大物理損壞的設備。 (與航空航天相關的設備，鐵路車輛，核電設備，軍事設備等) 對於因出於非我們預期目的使用本產品而造成的任何損失，我們概不負責。
此外，我們要求您對交貨的產品進行快速的入庫檢查，如果您對產品的存儲條件給予充分的關注，我們也將不勝感激。
