PTC 自復式保險絲 PRCP-NSMF

  • PRCP-NSMF
    PRCP-NSMF
  • PRCP-NSMF
    PRCP-NSMF

產品諮詢

●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道  ;請確認我們的經銷商。
銷售渠道點擊此處確認我們的經銷商。
到Chip One Stop電子商務網站

表面貼裝(SMD)型［3216 mm/1206 mils］



特 徵特 徵

  • 符合車載用電子元件測試標準 AEC-Q200 Rev-C

  • 表面貼裝型(3216 mm/1206 mils)

  • 快速響應的小型包裝

  • 左右對稱設計

  • 薄型

  • 符合RoHS，無鹵素

  • 各種安全規格認定品 (cULus, TÜV)





電氣特性

品  名最大電壓
 Vmax (V)		最大電流
 Imax (A)		保持電流
Ihold 		跳閘電流
Itrip		電阻值最大跳閘時間跳閘時功率耗散
(A)
at 23 ℃		(Ω)
at 23 ℃		(A)
at 23 ℃		(秒) at 23 ℃(W)
at 23 ℃
HoldTripRmin.R1max.　　Typ.
PRCP-NSMF012 30.0 10 0.12 0.29 1.35 8.50 1.0 0.20 0.4
PRCP-NSMF020 24.0 10 0.20 0.46 0.60 2.60 1.0 0.60 0.6
PRCP-NSMF020/30X*** 30.0 60 0.20 0.40 0.60 3.30 1.0 0.60 0.6
PRCP-NSMF035 6.0 100 0.35 0.75 0.30 1.20 8.0 0.10 0.6
PRCP-NSMF035/16X*** 16.0 20 0.35 0.75 0.30 1.40 3.5 0.14 0.6
PRCP-NSMF050 13.2 100 0.50 1.00 0.15 0.70 8.0 0.10 0.4
PRCP-NSMF075 6.0 100 0.75 1.50 0.10 0.40 8.0 0.10 0.4
PRCP-NSMF110 6.0 100 1.10 2.20 0.06 0.20 8.0 0.10 0.6
PRCP-NSMF150 6.0 100 1.50 3.00 0.03 0.13 8.0 0.30 0.6
PRCP-NSMF200 6.0 100 2.00 4.00 0.02 0.085 8.0 1.00 0.7

*** UL と TÜV取得

熱降額圖表-Ihold  /Itrip (A)

品  名環境工作溫度
-40 °C-20 °C0 °C23 °C40 °C50 °C60 °C70 °C85 °C
PRCP-NSMF012 0.19  / 0.46 0.17  / 0.41 0.15  / 0.36 0.12  / 0.29 0.11  / 0.27 0.10  / 0.24 0.09  / 0.22 0.08  / 0.19 0.07  / 0.17
PRCP-NSMF020 0.30  / 0.69 0.27  / 0.62 0.24  / 0.55 0.20  / 0.46 0.18  / 0.42 0.16  / 0.38 0.14  / 0.34 0.12  / 0.30 0.11  / 0.25
PRCP-NSMF020/30X 0.30  / 0.60 0.27  / 0.54 0.24  / 0.48 0.20  / 0.40 0.18  / 0.36 0.16  / 0.32 0.14  / 0.28 0.12  / 0.24 0.10  / 0.20
PRCP-NSMF035 0.51  / 1.25 0.46  / 1.16 0.40  / 0.95 0.35  / 0.75 0.30  / 0.70 0.27  / 0.66 0.24  / 0.60 0.22  / 0.55 0.18  / 0.44
PRCP-NSMF035/16X 0.58 / 1.24 0.51 / 1.09 0.44 / 0.94 0.35 / 0.75 0.31 / 0.66 0.28 / 0.60 0.24 / 0.51 0.21 / 0.45 0.16 / 0.34
PRCP-NSMF050 0.76  / 1.52 0.68  / 1.36 0.59  / 1.18 0.50  / 1.00 0.44  / 0.88 0.40  / 0.80 0.35  / 0.70 0.32  / 0.64 0.26  / 0.52
PRCP-NSMF075 1.11  / 2.22 1.00  / 2.00 0.85  / 1.70 0.75  / 1.50 0.67  / 1.34 0.61  / 1.22 0.52  / 1.04 0.50  / 1.00 0.42  / 0.84
PRCP-NSMF110 1.64  / 3.28 1.46  / 2.92 1.30  / 2.60 1.10  / 2.20 0.92  / 1.84 0.83  / 1.66 0.80  / 1.60 0.65  / 1.30 0.52  / 1.04
PRCP-NSMF150 2.20  / 4.40 1.99  / 3.98 1.77  / 3.54 1.50  / 3.00 1.34  / 2.68 1.23  / 2.46 1.10  / 2.20 1.01  / 2.02 0.84  / 1.68
PRCP-NSMF200 2.88  / 5.76 2.61  / 5.22 2.28  / 4.56 2.00  / 4.00 1.80  / 3.60 1.66  / 3.32 1.51  / 3.02 1.39  / 2.78 1.19  / 2.38

環境特性

測 試 項  目測 試 條 件判 定 規 格
工作溫度範圍 -40 ℃ ～+85 ℃ -
在跳閘狀態下裝置表面溫度 125 °C maximum  -
高溫儲存 85 °C, 1000 h 電阻值變化 ±5 %
耐濕性 85 °C, 85 %RH, 1000 h 電阻值變化 ±5 %
熱衝擊

85 °C ～ -40 °C, 20 cycles

 電阻值變化 ±10 %
耐溶劑性

MIL-STD-202 method 215

 無變化
耐振動性 MIL-STD-883C, Method 2007.1, Condition A 無變化
MSL(潮濕敏感度等級) - Level 1, J-STD-020

可靠性測試程序和必要條件

測試項目測試條件符和/不符和判定標準
視覺/尺寸 驗證尺寸和材料 取決於每個 P.R.C.P. 的機械特性
電阻值 恆定 23℃ Rmin ≤ R ≤ R1max
至跳閘的時間 最大電壓 Vmax,5×Ihold,23 ℃ T≤max. 至跳閘的時間（秒）
保持電流 保持電流中30分印加 無跳閘
跳閘循環壽命 Vmax , Imax , 100 次 無電弧放電或燃燒
跳閘壽命 Vmax ,  48小時 無電弧放電或燃燒
可焊性 ANSI/J-STD-002 95%以上的部分被焊錫覆蓋

外形尺寸

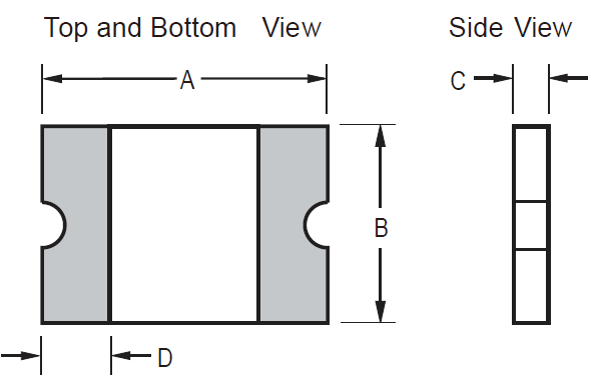

Style 1:

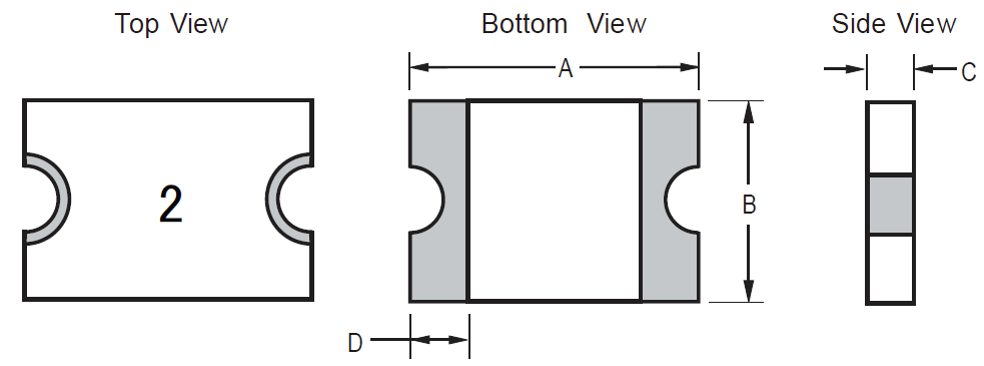

Style 2:

(單位: mm)
品 名ABCDStyle
Min .Max .Min .Max .Min .Max .Min.
PRCP-NSMF012 3.00 3.40 1.40 1.80 0.70 1.10 0.25 1
PRCP-NSMF020 3.00 3.40 1.40 1.80 0.48 0.85 0.25 1
PRCP-NSMF020/30X 3.00 3.40 1.40 1.80 0.40 0.85 0.25 2
PRCP-NSMF035 3.00 3.40 1.40 1.80 0.48 0.85 0.25 1
PRCP-NSMF035/16X 3.00 3.40 1.40 1.80 0.40 0.85 0.25 2
PRCP-NSMF050 3.00 3.40 1.40 1.80 0.48 0.85 0.25 1
PRCP-NSMF075 3.00 3.40 1.40 1.80 0.40 0.70 0.25 1
PRCP-NSMF110 3.00 3.40 1.40 1.80 0.40 0.70 0.25 1
PRCP-NSMF150 3.00 3.40 1.40 1.80 0.40 0.70 0.25 1
PRCP-NSMF200 3.00 3.50 1.40 1.80 0.70 0.60 0.25 1

推薦的焊盤佈局

DIMENSIONS: MM /(INCHES)

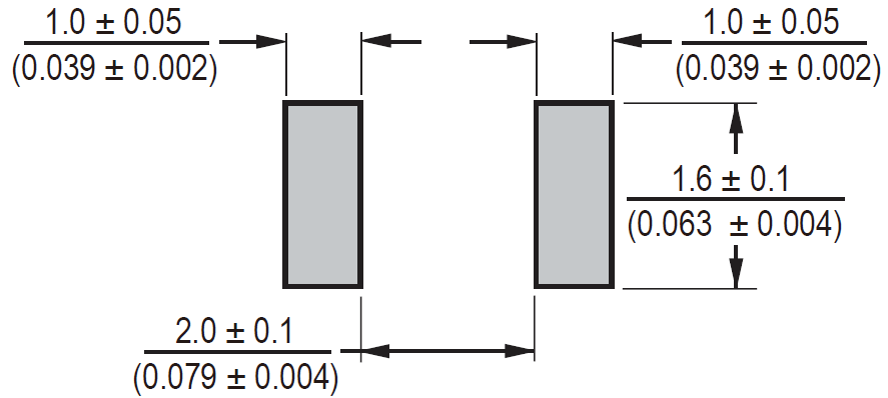

Style 1:

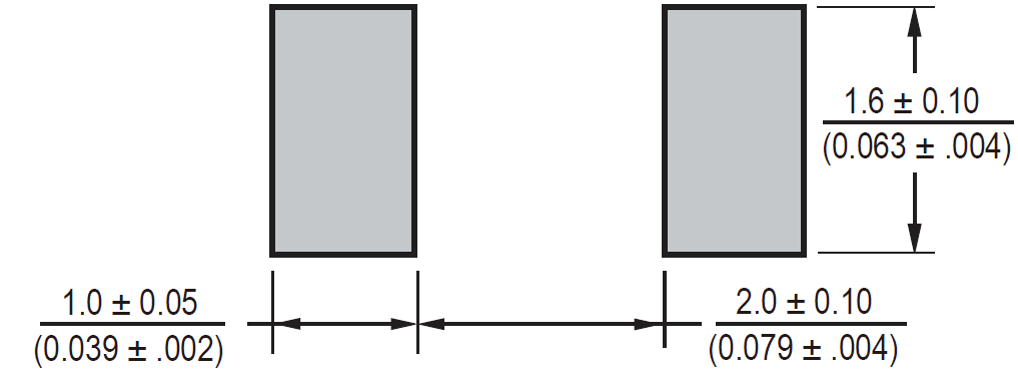

Style 2:

有關回流焊接的建議

  • PRCP-NSMF型號適用於回流焊接。
  • 僅當設備位於與熱源相對的PCB頂部時，才允許進行波峰焊。
  • 不建議對這些設備進行手工焊接。
  • 所有溫度均指在設備主體表面上測得的設備頂側。
  • 如果回流溫度超過建議值，則設備可能不符合發布的規格。
  • 與無鉛和無鉛回流焊曲線兼容。
  • 過多的焊料可能導致短路。
程序無鉛裝配
平均上升率 (Tsmax to Tp) 3 ℃ /second max.
預熱
最低溫度 (Tsmin)
最低溫度 (Tsmax)
時間 (Tsmin to Tsmax) (ts)
150 ℃
200 ℃
60 〜 180 seconds
焊錫熔化溫度維持時間：
溫度範圍(TL)
時間(TL)
217 ℃
60 〜 150 seconds
最高溫度 (Tp) 260 ℃
實際峰值溫度5℃以內的時間 (tp) 20 〜 40 seconds
下降率 6 ℃ /second max.
從25°C到峰值溫度的時間 8 minutes max.

關於產品保證

產品的保修期為一年。自交貨之日起一年內，由於設計或製造缺陷引起的故障，應免費維修或更換。但是，以下內容不包括在保修範圍內：

因使用不當和粗心操作而導致的故障或損壞，違反產品目錄和規格。

因不適當的修改，調整或修理而導致的故障或損壞。
由技術和科學上不可預測的因素引起的故障或損壞。
因天災，火災或其他不可避免的事故造成的故障或損壞。

本文中的“保修”一詞僅表示對產品單元的保修，並且不包括因產品故障而造成的損壞。本產品不適用於可能對生命或身體造成直接傷害的設備，或可能造成重大物理損壞的設備。 (與航空航天相關的設備，鐵路車輛，核電設備，軍事設備等) 對於因出於非我們預期目的使用本產品而造成的任何損失，我們概不負責。
此外，我們要求您對交貨的產品進行快速的入庫檢查，如果您對產品的存儲條件給予充分的關注，我們也將不勝感激。
