PTC 自復式保險絲 PRCP-RX/72

PRCP-RX/72

PRCP-RX/72

產品諮詢

●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道 ;請確認我們的經銷商。: 銷售渠道點擊此處確認我們的經銷商。

對應最大電壓 72V 端子插入型

特徵特徵

對應最大電壓 72 V
徑向元器件
符合低阻燃環氧聚酯 UL94 V-0 級別
符合RoHS，無鹵素
各種安全規格認定品 (cULus, TÜV)

－目錄－
1. 特徵
2. 電氣特性
3. 熱降額圖表 - 保持電流
4. 環境特性
5. 可靠性測試程序和必要條件
6. 外形尺寸
7. 關於產品保證

電氣特性

品名	最大電壓 V_max (V)	最大電流 I_max (A)	保持電流 I_hold	跳閘電流 I_trip	初始電阻值		跳閘後的電阻值(R1) (1h後)	最大跳閘時間		跳閘時功率耗散
			(A) at 23 ℃		(Ω) at 23 ℃		(Ω) at 23 ℃	(A) at 23 ℃	(秒) at 23 ℃	(W) at 23 ℃
			Hold	Trip	Min.	Max.	Max.			Typ.
PRCP-RX020/72	72	40	0.20	0.40	1.50	2.84	4.40	1.0	2.2	0.40
PRCP-RX025/72	72	40	0.25	0.50	1.00	1.95	3.00	1.25	2.5	0.45
PRCP-RX030/72	72	40	0.30	0.60	0.76	1.36	2.10	1.5	3.0	0.50
PRCP-RX040/72	72	40	0.40	0.80	0.52	0.86	1.29	2.0	3.9	0.55
PRCP-RX050/72	72	40	0.50	1.00	0.41	0.77	1.17	2.5	4.0	0.75
PRCP-RX065/72	72	40	0.65	1.30	0.27	0.48	0.72	3.25	5.3	0.90
PRCP-RX075/72	72	40	0.75	1.50	0.18	0.40	0.60	3.75	6.3	0.90
PRCP-RX090/72	72	40	0.90	1.80	0.14	0.31	0.47	4.5	7.2	1.00
PRCP-RX110/72	72	40	1.10	2.20	0.15	0.25	0.38	5.5	8.2	1.50
PRCP-RX135/72	72	40	1.35	2.70	0.12	0.19	0.30	6.75	9.6	1.70
PRCP-RX160/72	72	40	1.60	3.20	0.09	0.14	0.22	8.0	11.4	1.90
PRCP-RX185/72	72	40	1.85	3.70	0.08	0.12	0.19	9.25	12.6	2.10
PRCP-RX250/72	72	40	2.50	5.00	0.05	0.08	0.13	12.5	15.6	2.50
PRCP-RX300/72	72	40	3.00	6.00	0.04	0.06	0.10	15.0	19.8	2.80
PRCP-RX375/72	72	40	3.75	7.50	0.03	0.05	0.08	18.75	24.0	3.20

熱降額圖表-I_hold (A)

品名	環境工作溫度
品名	-40 ℃	-20 ℃	0 ℃	23 ℃	40 ℃	50 ℃	60 ℃	70 ℃	85 ℃
PRCP-RX020/72	0.31	0.27	0.24	0.20	0.16	0.14	0.13	0.11	0.08
PRCP-RX025/72	0.39	0.34	0.30	0.25	0.20	0.18	0.16	0.14	0.10
PRCP-RX030/72	0.47	0.41	0.36	0.30	0.24	0.22	0.19	0.16	0.12
PRCP-RX040/72	0.62	0.54	0.48	0.40	0.32	0.29	0.25	0.22	0.16
PRCP-RX050/72	0.78	0.68	0.60	0.50	0.41	0.36	0.32	0.27	0.20
PRCP-RX065/72	1.01	0.88	0.77	0.65	0.53	0.47	0.41	0.35	0.26
PRCP-RX075/72	1.16	1.02	0.89	0.75	0.61	0.54	0.47	0.41	0.30
PRCP-RX090/72	1.40	1.22	1.07	0.90	0.73	0.65	0.57	0.49	0.36
PRCP-RX110/72	1.71	1.50	1.31	1.10	0.89	0.79	0.69	0.59	0.44
PRCP-RX135/72	2.09	1.84	1.61	1.35	1.09	0.97	0.85	0.73	0.54
PRCP-RX160/72	2.48	2.18	1.90	1.60	1.30	1.15	1.01	0.86	0.64
PRCP-RX185/72	2.87	2.52	2.20	1.85	1.50	1.33	1.17	1.00	0.74
PRCP-RX250/72	3.88	3.40	2.98	2.50	2.03	1.80	1.58	1.35	1.00
PRCP-RX300/72	4.65	4.08	3.57	3.00	2.43	2.16	1.89	1.62	1.20
PRCP-RX375/72	5.81	5.10	4.46	3.75	3.04	2.70	2.36	2.03	1.50

環境特性

測試項目	測試條件	判定規格
工作溫度範圍	-40 ℃ ～+85 ℃
在跳閘狀態裝置表面溫度	25 °C maximum
高溫儲存	+85 ℃, 1000 小時	電阻值變化 ±5 %
耐濕性	+85 ℃, 85 % R.H. 1000 小時	電阻值變化 ±5 %
熱衝擊	+85 ℃ ～ -55 ℃, 10 次	電阻值變化 ±10 %
耐溶劑性	MIL-STD-202 method 215	無變化
耐振動性	MIL-STD-883C, Method 2007.1, Condition A	無變化
MSL (潮濕敏感度等級)	-	Level 1, J-STD-020

可靠性測試程序和必要條件

測試項目	測試條件	符和/不符和標準
視覺/尺寸	驗證尺寸和材料	取決於每個 P.R.C.P. 的機械特性
電阻值	恆定 23 ℃	R_min ≤ R ≤ R1_max
至跳閘的時間	5 times Ihold,V_max 23 °C	T ≤ max. 至跳閘的時間（秒)
保持電流	保持電流中30分印加	無跳閘
跳閘循環壽命	V_max, I_max, 100 次	無電弧放電或燃燒
跳閘壽命	V_max。48 小時	無電弧放電或燃燒

外形尺寸

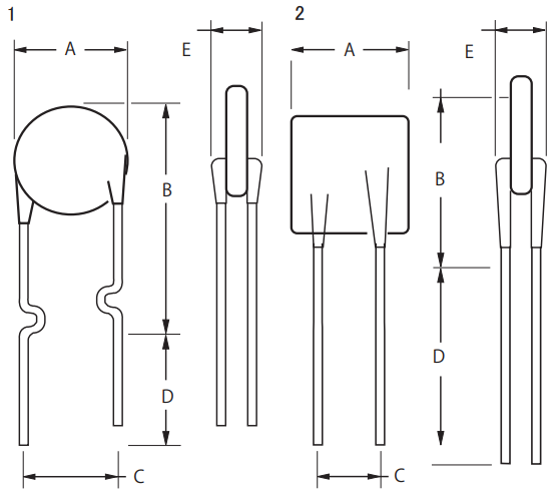

◆style 1和2

(單位: mm)

品名	A	B	C		D	E	style
品名	Max.	Max.	Nom.	Tol.±	Min.	Max.	style
PRCP-RX020/72	7.4	12.7	5.1	0.7	7.6	3.1	1
PRCP-RX025/72	7.4	12.7	5.1	0.7	7.6	3.1	1
PRCP-RX030/72	7.4	13.4	5.1	0.7	7.6	3.1	1
PRCP-RX040/72	7.4	13.7	5.1	0.7	7.6	3.1	1
PRCP-RX050/72	7.9	13.7	5.1	0.7	7.6	3.1	1
PRCP-RX065/72	9.7	15.2	5.1	0.7	7.6	3.1	1
PRCP-RX075/72	9.7	16	5.1	0.7	7.6	3.1	1
PRCP-RX090/72	11.7	16.7	5.1	0.7	7.6	3.1	1
PRCP-RX110/72	10.84	16.84	5.1	0.7	7.6	3.1	2
PRCP-RX135/72	12.26	18.26	5.1	0.7	7.6	3.1	2
PRCP-RX160/72	13.94	19.94	5.1	0.7	7.6	3.1	2
PRCP-RX185/72	15.18	21.1	5.1	0.7	7.6	3.1	2
PRCP-RX250/72	17.84	23.84	10.2	0.7	7.6	3.1	2
PRCP-RX300/72	20.67	26.67	10.2	0.7	7.6	3.1	2
PRCP-RX375/72	23.51	29.51	10.2	0.7	7.6	3.1	2

關於產品保證

產品的保修期為一年。自交貨之日起一年內，由於設計或製造缺陷引起的故障，應免費維修或更換。但是，以下內容不包括在保修範圍內：

因使用不當和粗心操作而導致的故障或損壞，違反產品目錄和規格。

因不適當的修改，調整或修理而導致的故障或損壞。

由技術和科學上不可預測的因素引起的故障或損壞。

因天災，火災或其他不可避免的事故造成的故障或損壞。

本文中的“保修”一詞僅表示對產品單元的保修，並且不包括因產品故障而造成的損壞。本產品不適用於可能對生命或身體造成直接傷害的設備，或可能造成重大物理損壞的設備。 (與航空航天相關的設備，鐵路車輛，核電設備，軍事設備等) 對於因出於非我們預期目的使用本產品而造成的任何損失，我們概不負責。
此外，我們要求您對交貨的產品進行快速的入庫檢查，如果您對產品的存儲條件給予充分的關注，我們也將不勝感激。
