PTC 自復式保險絲 PRCP-RG
- ●購買此產品，請與我們的經銷商確認。
銷售渠道 ;請確認我們的經銷商。- 銷售渠道點擊此處確認我們的經銷商。
適用於空間限制和需要更快跳閘操作的應用
特 徵特 徵
-
徑向元器件
-
在具有相同額定Ihold中最小尺寸
-
更快的跳閘操作工作
-
符合RoHS，無鹵素
電氣特性
| 品 名 | 最大電壓 Vmax (V) | 最大電流 Imax (A) | 保持電流 Ihold | 跳閘電流 Itrip | 初始電阻值 | 最大跳閘時間 | 跳閘時功率耗散 | ||
|---|---|---|---|---|---|---|---|---|---|
| (A) at 23 ℃ | (Ω) at 23 ℃ | (A) at 23 ℃ | (秒) at 23 ℃ | (W) at 23 ℃ | |||||
| Hold | Trip | Rmin | R1max (Post Trip) | Max. | Typ. | ||||
| PRCP-RG300 | 16 | 100 | 3.00 | 5.10 | 0.038 | 0.065 | 15 | 1.0 | 2.30 |
| PRCP-RG500 | 16 | 100 | 5.00 | 8.50 | 0.015 | 0.023 | 25 | 2.0 | 2.60 |
熱降額圖表 - I hold (A)
| 品 名 | 環境工作溫度 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| -40 ℃ | -20 ℃ | 0 ℃ | 23 ℃ | 40 ℃ | 50 ℃ | 60 ℃ | 70 ℃ | 85 ℃ | ||
| PRCP-RG300 | 4. 4 | 4. 0 | 3. 6 | 3. 0 | 2. 6 | 2. 4 | 2. 1 | 1. 9 | 1.4 | |
| PRCP-RG500 | 7. 3 | 6. 6 | 6. 0 | 5. 0 | 4. 4 | 4. 0 | 3. 6 | 3. 1 | 2.4 | |
環境特性
| 項 目 | 測 試 條 件 | 判 定 規 格 |
|---|---|---|
| 工作溫度範圍 | -40 ℃ ～ +85 ℃ | |
| 跳閘狀態的最高表面溫度 | 125 ℃ | |
| 高溫儲存 | +85 ℃, 1000 小時 | 電阻值變化 ±5 % |
| 耐濕性 | +85 ℃, 85 % R.H. 1000 小時 | 電阻值變化 ±5 % |
| 熱衝擊 |
MIL-STD-202, Method 107,+125 ℃ ～ -40 ℃, 10次 |
電阻值變化 ±10 % |
| 耐溶劑性 |
MIL-STD-202 method 215 |
無變化 |
| 耐振動性 | MIL-STD-883C, Method 2007.1, Condition A | 無變化 |
| MSL (潮濕敏感度等級) | - | Level 1, J-STD-020 |
可靠性測試程序和必要條件
| 測試項目 | 測試條件 | 符和/不符和標準 |
|---|---|---|
| 視覺/尺寸 | 驗證尺寸和材料 | 取決於每個 P.R.C.P. 的機械特性 |
| 電阻值 | 23 ℃一定 | Rmin ≤ R ≤ R1max |
| 至跳閘的時間 | 在規定電流，Vmax ,23 ℃ | T≤max. 至跳閘的時間（秒） |
| 保持電流 | 保持電流中30分印加 | 無跳閘 |
| 跳閘循環壽命 | Vmax , Imax , 100次循環 | 無電弧放電或燃燒 |
| 跳閘壽命 | Vmax 48 小時 | 無電弧放電或燃燒 |

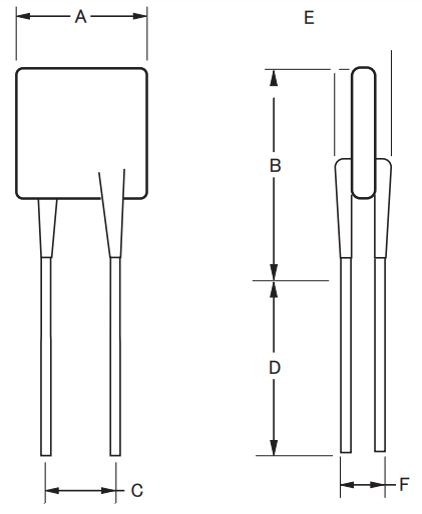

外形尺寸
(單位: mm)
| 品 名 | Max. | Max. | Nom. | Tol. ± | Min. | Max. | Nom. |
|---|---|---|---|---|---|---|---|
| PRCP-RG300 | 7. 1 | 11. 0 | 5.1 | 0.7 | 7.6 | 3.0 | 0.81 |
| PRCP-RG500 | 10. 4 | 14. 3 | 5.1 | 0.7 | 7.6 | 3.0 | 0.81 |
關於產品保證
產品的保修期為一年。自交貨之日起一年內，由於設計或製造缺陷引起的故障，應免費維修或更換。但是，以下內容不包括在保修範圍內：
因使用不當和粗心操作而導致的故障或損壞，違反產品目錄和規格。
因不適當的修改，調整或修理而導致的故障或損壞。
由技術和科學上不可預測的因素引起的故障或損壞。
因天災，火災或其他不可避免的事故造成的故障或損壞。
本文中的“保修”一詞僅表示對產品單元的保修，並且不包括因產品故障而造成的損壞。本產品不適用於可能對生命或身體造成直接傷害的設備，或可能造成重大物理損壞的設備。 (與航空航天相關的設備，鐵路車輛，核電設備，軍事設備等) 對於因出於非我們預期目的使用本產品而造成的任何損失，我們概不負責。
此外，我們要求您對交貨的產品進行快速的入庫檢查，如果您對產品的存儲條件給予充分的關注，我們也將不勝感激。
