可變電阻 CT-20
- ●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道 ;請確認我們的經銷商。- 銷售渠道點擊此處確認我們的經銷商。
可以進行精細設置低成本通用類型
特 徵特 徵
-
電阻範圍為寬10Ω至5MΩ
-
低成本通用類型
-
樹脂材料經過 UL 認證 94V-0（不包括黏合劑）
-
此系列可從型號一覽表取得 chemSHERPA (產品所含化學物質成分情報)
- 型號一覽表下載 chemSHERPA (shai 格式)
|
|
電氣特性
| 額定功率 | 0.5 W (70 °C) 0 W (120 °C) |
|---|---|
| 標稱電阻範圍 | 10 Ω ~ 5 MΩ |
| 電阻容差 | ± 10 % |
| 電阻變化特性 | 線性（B） |
| 最大輸入電壓 | DC300 V 或額定功率，以較小者為準 |
| 最大雨刮器電流 | 100 mA 或額定功率，以較小者為準 |
| 有效電氣角 | 12 turns |
| 剩餘電阻值 | 1％或2Ω，以較大者為準 |
| 接觸電阻變化 C.R.V. | 1％或3Ω，以較大者為準 |
| 工作溫度範圍 | −55 ~ 120 °C |
| 溫度係數電阻 | 10 Ω, 20 Ω, 5 MΩ : ± 250 10-6/°C maximum 50 Ω ~ 2 MΩ : ± 100 10-6/°C maximum |
| 絕緣電阻 | 1000 MΩ minimum (DC500 V) |
| 絕緣介電強度 | AC600 V, 60 s |
| 淨重 | Approx. 1.08 g (CT-20EP, EX) Approx. 3.7 g (CT-20EPB) |
機械特性
| 調整螺桿轉數 | 15 turns |
|---|---|
| 旋轉扭矩 | 35 mN·m {357 gf·cm} maximum |
| 旋轉壽命 | 200 cycles 10 Ω ~ 200 Ω [ΔR/R ≦ ± (0.5 Ω +3 %)] 500 Ω ~ 5 MΩ [ΔR/R ≦ ± (0.5 Ω +2 %)] |
| 端子強度 | 9 N {917 gf} minimum（剝離強度) |
| 推動操作部件強度 | 10 N {1.02 kgf} minimum |
| 可焊性 | 245 ± 3 °C, 2 ~ 3 s |
{ }：參考值
環境特性
| 測試項目 | 測試條件 | 規格 |
|---|---|---|
| 熱衝擊 | -65~125 °C (0.5 h), 5 cycles | [ΔR/R ≦ 1%] [S.S. ≦ 1%] |
| 耐濕性 | -10~65 °C (相対湿度 80~98%), 10 cycles, 240 h | [ΔR/R ≦ 1%] |
| 耐衝擊性 | 981 m/s2, 6 ms 6 directions for 3 times each | [ΔR/R ≦ 1%] [S.S. ≦ 1%] |
| 耐振動性 | 振幅 1.52 mm or 加速度 196 m/s2, 10~2000 Hz, 3 directions, 12 times each | [ΔR/R ≦ 1%] [S.S. ≦ 1%] |
| 負載壽命 | 70 °C, 0.5 W 1000 h | [ΔR/R ≦ 2 %] [S.S. ≦ 1 %] |
| 低溫操作 | -55 °C, 2 h | [ΔR/R ≦ 2%] [S.S. ≦ 2%] |
| 高溫測試 | 120 °C, 250 h | [ΔR/R ≦ 2%] [S.S. ≦ 2%] |
| 浸入式密封 | 85 °C, 60 s | 無洩漏（無連續氣泡） |
| 焊錫耐熱性 | 流焊: 調整螺桿轉數 手工焊: 380 ± 10 °C, 3 ~ 4 s |
[ΔR/R ≦ 1%] |
ΔR/ R：總電阻值變化 S.S .:設定穩定性
最大輸入額定
| 標稱電阻(Ω) | 電阻值符號 | 最大輸入電壓(V) | 最大雨刮器電流(mA) |
|---|---|---|---|
| 10※ | 100 | 1.00 | 100 |
| 20※ | 200 | 2.00 | 100 |
| 50 | 500 | 5.00 | 100 |
| 100 | 101 | 7.07 | 70.7 |
| 200 | 201 | 10.0 | 50.0 |
| 500 | 501 | 15.8 | 31.6 |
| 1k | 102 | 22.4 | 22.4 |
| 2k | 202 | 31.6 | 15.8 |
| 5k | 502 | 50.0 | 10.0 |
| 10k | 103 | 70.7 | 7.07 |
| 20k | 203 | 100 | 5.00 |
| 50k | 503 | 158 | 3.16 |
| 100k | 104 | 200 | 2.00 |
| 200k | 204 | 200 | 1.00 |
| 500k | 504 | 200 | 0.40 |
| 1M | 105 | 200 | 0.20 |
| 2M | 205 | 200 | 0.10 |
※ 標稱電阻10 Ω品, 20 Ω品 ,按訂單生產。
型號顯示
| CT-20 | E | P | 200kΩ | (204) |
|---|---|---|---|---|
| 系列名稱 |
端子
E：E：無鉛電鍍(無鉛) |
產品外形(端接樣式) P：PC引腳(側面調整) P：PC引腳(側面調整) PB：PC引腳（面板安裝） |
電阻值 |
電阻值符號 |
- ※1) 端子排列請參考下表或下段的 外觀尺寸
型號一覽表
| 標稱電阻值 | 10Ω※, 20Ω※,,50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ, 200kΩ, 500kΩ, 1MΩ, 2MΩ |
|---|
※訂購時，請務必將上面列出的標稱電阻值與以下型號組合使用。
※下訂單時驗證下述部件號。
※下訂單時驗證下述部件號。
可获取含有化學物質調查 (需会员注册)。[chemSHERPA-AI Ver.2.10.00]
| 型號 | 產品外形 | 包装形式 | 包裝數量 | 含有化學物質調查 | CAD | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CT-20EP | PC針腳/側面設定 | 塑膠袋散裝 | 50 pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CT-20EX | PC針腳/側面設定 | 塑膠袋散裝 | 50 pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| CT-20EPB | PC針腳/面板安裝 | 塑膠袋散裝 | 25 pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|

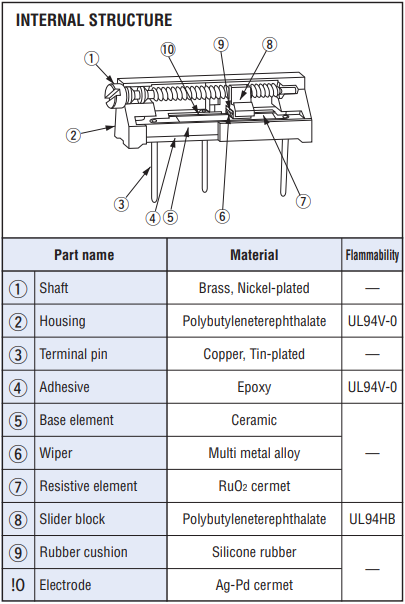

外觀尺寸
Unless otherwise specified, tolerance: ± 0.3 (Unit: mm)
包裝規格
〈Bulk pack specifications〉
Unit of bulk in a plastic bag is 50 pcs. (CT-20EPB is 25 pcs.) per pack.
Boxing of bulk in a plastic bag is performed with 100 pcs.(CT-20EPB is 50 pcs.) per box.
環境資料
