超小型滑動開關
特 徵特 徵
-
高接觸可靠性
雙觸點夾機構，可實現高接觸可靠性。 -
鍍金觸點適用於低電流
非常適合在微電流區域使用 -
僅限PC板安裝
端子間距全英寸（2.54 mm） -
提高了可操作性
獨立的調節機制實現輕便舒適的操作感
標準規格
| 額定 | AC/DC 0.4VA:電壓範圍 20mV～48V /電流範圍 1μA～50mA 最大:AC/DC48V 50mA 最小:AC/DC20mV 1μA |
|---|---|
| 初始接觸電阻 | 50mΩ 以下 （ AC200μ V 1.5mA） |
| 耐電壓 | AC250V 1分鐘 |
| 初始絕緣電阻 | 500MΩ以上 （ DC500V） |
| 電氣壽命 | 最大額定下 1萬次 0.4VA或最小額定下 5萬次 |
| 工作力 | 0.69～4.9N |
| 工作溫度範圍 | －20℃～＋85℃ |
| 儲存溫度範圍 | －40℃～＋85℃ |
型號顯示
| A | S | 2 | D - | 2 | M- | 10 | Z |
|---|---|---|---|---|---|---|---|
|
系列名稱 |
種類 S:滑動式 |
極數 1: 單極 |
開關特性 D/N: ON-ON |
端子形狀 2: PC 端子 6:R/A 端子（0.3英寸間距） |
操作部形狀 M:標準 |
夾緊機構 |
■致動器形狀
型號一覽表
| 型號 | 電路配置 | 端接樣式 | 開關特性 | 備註 | CAD |
|---|---|---|---|---|---|
| AS1D-2M-10-Z | SPDT | PC 端接 | ON-ON | 兩個端子間距離 : 2.54 mm | |
| ☆AS1E-2M-10-Z | SPDT | PC 端接 | ON-OFF-ON | 兩個端子間距離 : 2.54 mm | |
| AS2D-2M-10-Z | DPDT | PC 端接 | ON-ON | 兩個端子間距離 : 2.54 mm | |
| ★AS2N-2M-10-Z | DPDT | PC 端接 | ON-ON | 兩個端子間距離 5.08mm | |
| AS1D-5M-10-Z | SPDT | Right angle(0.2inch pitch) | ON-ON | 從安裝面高度: 3.1 mm | |
| AS1E-5M-10-Z | SPDT | Right angle(0.2inch pitch) | ON-OFF-ON | 從安裝面高度: 3.1 mm | |
| AS2D-5M-10-Z | DPDT | Right angle(0.2inch pitch) | ON-ON | 從安裝面高度: 3.1 mm | |
| ★AS2N-5M-10-Z | DPDT | Right angle(0.2inch pitch) | ON-ON | 從安裝面高度: 5.15 mm | |
| AS1D-6M-10-Z | SPDT | Right angle(0.3inch pitch) | ON-ON | 從安裝面高度: 3.1 mm | |
| ☆AS2D-6M-10-Z | DPDT | Right angle(0.3inch pitch) | ON-ON | 從安裝面高度: 3.1 mm | |
| ☆AS2N-6M-10-Z | DPDT | Right angle(0.3inch pitch) | ON-ON | 從安裝面高度: 5.15 mm |
☆半標準產品 / ★客製化產品

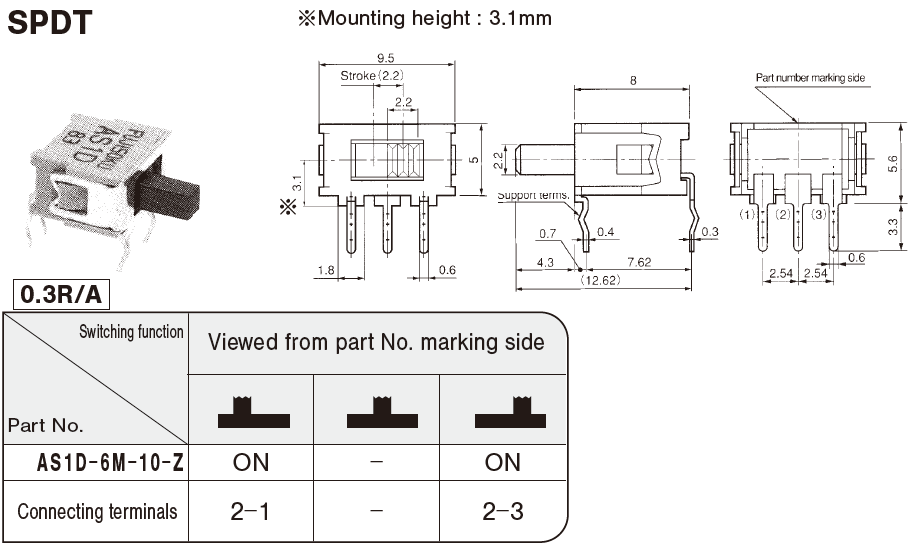

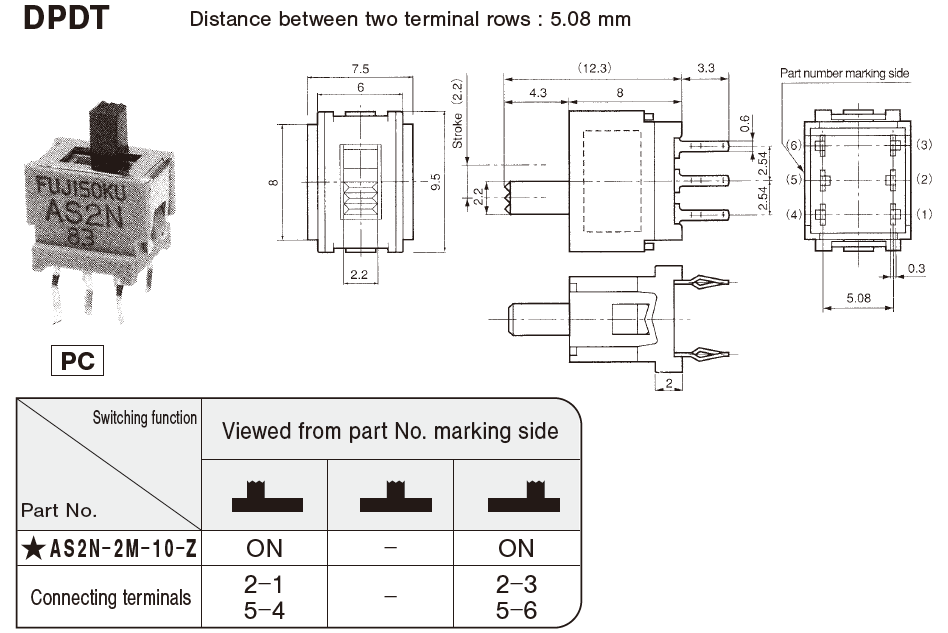

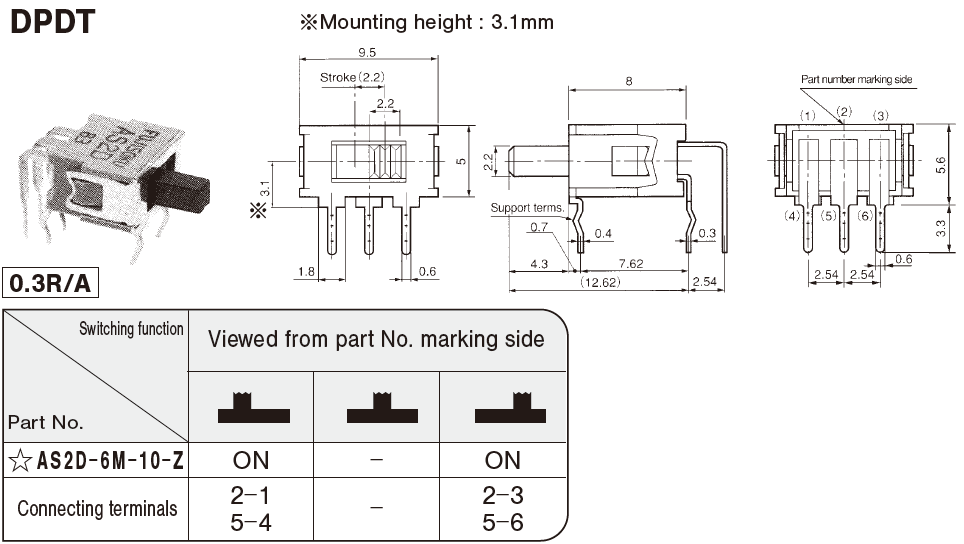

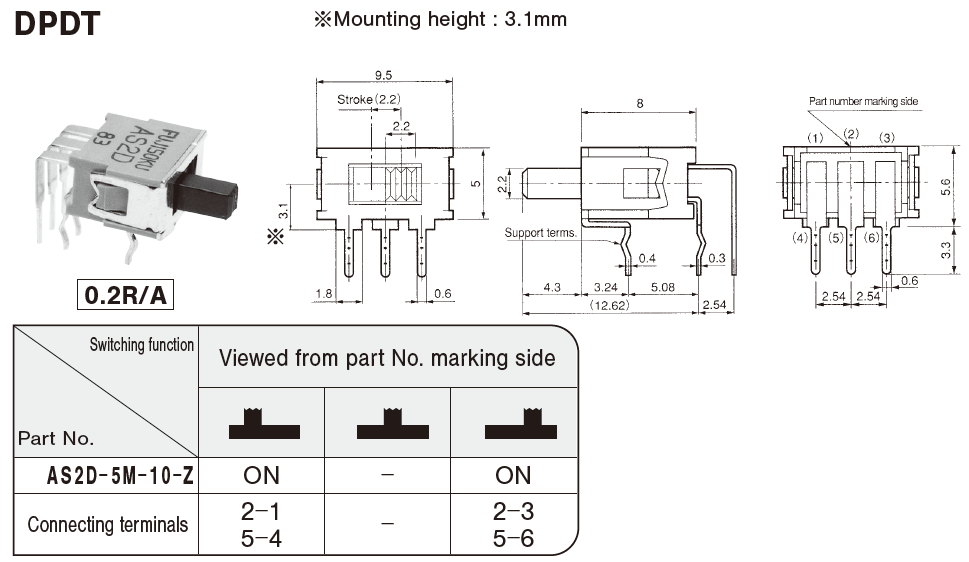

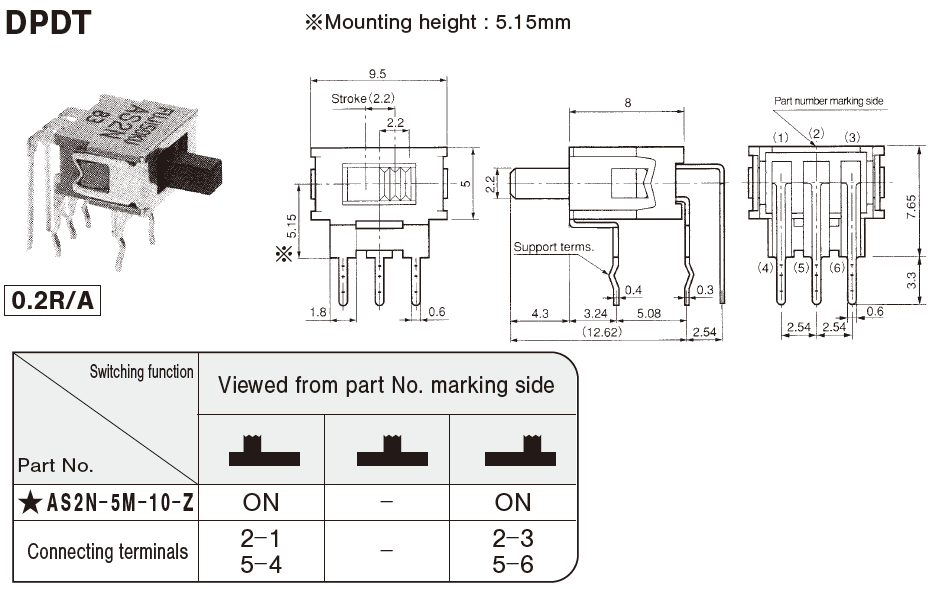

外形尺寸
操作注意事項
焊接規格
手工焊接/装置 ： 烙鐵 ① 380℃, Max.; 3 seconds, Max.
回流焊/装置 ： 噴射式或浸入式① 275℃, Max.; 6 seconds, Max.
預熱應在80°C - 120°C，120秒內完成。。
清潔規格
使用氟類或醇類溶劑。
因為不防水，所以不能洗滌。◾如果需要，該PC板清洗，請刷清掃的焊接表面，使得沒有清洗液到所述開關體。
不能超聲波清洗。
關於安裝
使用φ1孔的印刷電路板。
安裝印刷電路板之前，請勿彎曲端子
安裝開關後，請避免將重力等設備放在開關旋鈕上。
不要在旋鈕上施加超過12.7 N {1.3 kgf}的負載。
如果旋鈕上施加12.7 N {1.3 kgf}或更大的力，請使用支架（可選附件）。
支架的旋鈕強度小於29.4 N {3 kgf}。
包裝規格
(Unit:mm)
環境資料
