3ｍｍ尺寸多旋轉型SMD可變電阻
特 徵特 徵
-
可以進行微調
-
可自動加載（編帶）
-
可進行回流焊接
-
密封結構
-
樹脂材料符合 UL 94V-0 標準
-
此系列可從型號一覽表取得 chemSHERPA (產品所含化學物質成分情報)
- 型號一覽表下載 chemSHERPA (shai 格式)
電氣特性
| 額定功率 | 0.125 W (70 °C) 0 W (150 °C) |
|---|---|
| 標稱電阻範圍 | 50 Ω ~ 2 MΩ |
| 電阻容差 | ± 20 % |
| 電阻變化特性 | 線性 (B) |
| 最大輸入電壓 | DC 200V或額定功率，以較小者為準 |
| 最大ワイパ電流 | 100 mA 或額定功率，以較小者為準 |
| 有效電氣角 | 11 turns (SM-3) / 5 turns (SM-31) |
| 剩餘電阻值 | 1％或3Ω，以較大者為準 |
| 接觸電阻變化 C.R.V. | 3％或3Ω，以較大者為準 |
| 工作溫度範圍 | −65 ~ 150 °C |
| 溫度係數電阻 | ±100 10-6/°C maximum |
| 絕緣電阻 | 1000 MΩ minimum (DC500 V) |
| 絕緣介電強度 | AC600 V, 60 s |
| 淨重 | Approx. 0.10 g |
機械特性
| 機械旋轉角度 | 240° (1 turn) |
|---|---|
| 旋轉扭矩 | 5 mN·m {51 gf·cm} maximum |
| 旋轉壽命 | 200 cycles [ΔR/R ≦ ± (2 Ω +3 %)] |
| 推動操作部件強度 | 5 N {0.51 kgf} minimum |
| 可焊性 | 245 ± 3 °C, 2 ~ 3 s |
| 剪切(粘附)性 | 5 N {0.51 kgf} 10 s |
| 基板抗彎性 | 寬度90mm，偏轉3mm 5秒，1次 |
| 剝離強度 | 5 N {0.51 kgf} 10 s |
環境特性
| 測試項目 | 測試條件 | 規格 |
|---|---|---|
| 熱衝擊 | -65~125 °C (0.5 h), 5 cycles | [ΔR/R ≦ 2%] [S.S. ≦ 1%] |
| 耐濕性 | -10~65 °C (相対湿度 80~98%), 10 cycles, 240 h | [ΔR/R ≦ 3%] |
| 耐衝擊性 | 981 m/s2, 6 ms 6 directions for 3 times each | [ΔR/R ≦ 1%] [S.S. ≦ 1%] |
| 耐振動性 | 振幅 1.52 mm or 加速度 196 m/s2 10~2000 Hz, 3 directions, 12 times each |
[ΔR/R ≦ 1%] [S.S. ≦ 1%] |
| 負載壽命 | 70 °C, 0.25 W 1000 h | [ΔR/R ≦ 3 %] [S.S. ≦ 3 %] |
| 低溫操作 | -65 °C, 2 h | [ΔR/R ≦ 2%] [S.S. ≦ 2%] |
| 高溫測試 | 150 °C, 250 h | [ΔR/R ≦ 3%] [S.S. ≦ 2%] |
| 浸入式密封 | 85 °C, 60 s | 無洩漏（無連續氣泡） |

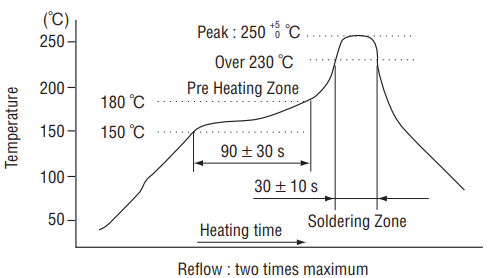

| 焊錫耐熱性 | 手工焊：350±10°C，3至4 s 回流: 峰值溫度 255 ℃（詳情請參閱下面的資料） |
[ΔR/R ≦ 1%] |
&ΔR/ R：總電阻值變化 S.S .:設定穩定性
最大輸入額定
| 標稱電阻(Ω) | 電阻值符號 | 最大輸入電壓(V) | 最大雨刮器電流(mA) |
|---|---|---|---|
| 50 | 500 | 2.50 | 50.0 |
| 100 | 101 | 3.53 | 35.4 |
| 200 | 201 | 5.00 | 25.0 |
| 500 | 501 | 7.91 | 15.8 |
| 1k | 102 | 11.2 | 11.2 |
| 2k | 202 | 15.8 | 7.91 |
| 5k | 502 | 25.0 | 5.00 |
| 10k | 103 | 35.4 | 3.54 |
| 20k | 203 | 50.0 | 2.50 |
| 50k | 503 | 79.1 | 1.58 |
| 100k | 104 | 112 | 1.12 |
| 200k | 204 | 158 | 0.79 |
| 500k | 504 | 200 | 0.40 |
| 1M | 105 | 200 | 0.20 |
| 2M | 205 | 200 | 0.10 |
型號顯示
| SM-3 | 1 | T | W | 500Ω | (501) |
|---|---|---|---|---|---|
| 系列名稱 |
電氣轉數
空白：11次旋轉
1：5次旋轉
|
包装形式
T: 編帶(捲軸封裝)
空白:塑膠袋散裝 |
端接样式
A: J 引線 (側面調整）
B: 鷗翼（側面調整) W:J 引線(頂部調整) |
電阻值 |
電阻值符號 |
| 標稱電阻值 | 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ, 200kΩ, 500kΩ, 1MΩ, 2MΩ |
|---|
訂購時，請務必將上面列出的標稱電阻值與以下型號組合使用。電阻值符號請參考上面的最大輸入額定值表。
同系列產品陣容中還提供 11圈型 型號一覽表
可獲取含有化學物質調查 (需會員註冊)。[chemSHERPA-AI 最新版本 2.10.00]
| 型號 | 電氣轉數 | 調整方向 | 端接樣式 | 包裝形式 | 包裝數量 | 含有化學物質調查 | CAD | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SM-31TW | 5次旋轉 | 頂部調整 | J 引線 | 編帶 (捲軸封裝) |
500 pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA數據製作支援工具等，點擊此處。
|
||||||||
| SM-31W | 5次旋轉 | 頂部調整 | J 引線 | 塑膠袋散裝 | 50 pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA數據製作支援工具等，點擊此處。
|
||||||||
| SM-31TA | 5次旋轉 | 側面調整 | J 引線 | 編帶 (捲軸封裝) |
500 pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA數據製作支援工具等，點擊此處。
|
||||||||
| SM-31A | 5次旋轉 | 側面調整 | J 引線 | 塑膠袋散裝 | 50 pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA數據製作支援工具等，點擊此處。
|
||||||||
| SM-31TB | 5次旋轉 | 側面調整 | 鷗翼 | 編帶 (捲軸封裝) |
500 pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA數據製作支援工具等，點擊此處。
|
||||||||
| SM-31B | 5次旋轉 | 側面調整 | 鷗翼 | 塑膠袋散裝 | 50 pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需要會員註冊才能下載]
※
安裝最新版本chemSHERPA數據製作支援工具等，點擊此處。
|
※
編帶版本不單獨出售，必須以捲軸形式購買。
※
11圈型SM-3系列 詳情請點擊此處。
推薦 P. C. B. PAD 外觀尺寸
|
|
|
|
外觀尺寸
|
|
|
|
包裝規格
〈Bulk pack specifications〉
Taping version is packaged in 500 pcs. per reel.
Orders will be accepted for units of 500 pcs., i.e., 500, 1000, 1500 pcs., etc.
Taping version is boxed with one reel.
Maximum number of consecutive missing pieces = 2.
Leader length and reel dimension are shown in the diagrams below.
-
●Embossed tape dimensions
-
●Reel dimensions(Unit: mm)(Conforms to JIS C 0806-3 , In accordance with EIAJ ET-7200A)
(Unit: mm)
〈Bulk pack specifications〉
Unit of bulk in a plastic bag is 50 pcs. per pack.
Boxing of bulk in a plastic bag is performed with 200 pcs. per box.
