压力传感器 (with Amp.) PA-868
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
浪涌压力防止结构液压高压传感器
- 压力接收部分浪涌压力防止结构
- SUS 316L焊接不锈钢膜片
- 内置驱动电路，放大电路类型
- 电流输出
|
|
标准规格
■除非另有说明，否则环境温度为25±5°C，驱动电压为12 VDC。
| 压力类型 | 表压※1 |
|---|---|
| 工作温度 | − 10 ~ 75 °C |
| 补偿温度 | 0 ~ 50 °C |
| 工作湿度 | 35 ~ 85 %RH （没有凝结） |
| 储存温度 | − 20 ~ 90 °C （大气压，湿度65％RH以下） |
| 适用介质※2 | 液压油 |
| 绝缘电阻 | 100 MΩ minimum (500 V DC) |
| 耐电压 | 350 V AC, 60 s（漏电流 0.5 mA 以下） |
| 连接埠 | R 1/4、G 3/8 |
| 净重 | Approx. 170g |
| 保护构造 | 没有防滴盖：IP54、 带防滴盖：IP67 |
| 驱动电压 | 12 ~ 24 ± 10 %V DC |
| 消耗电流 | 10 mA maximum |
※1：该传感器测量表压使用校准并调节的绝对压力传感元件。
※2：液压油在交货检查时用作测量介质
※2：液压油在交货检查时用作测量介质
模拟输出
■除非另有说明，否则环境温度为25±5°C，驱动电压为12 VDC。
| 輸出電流 | 4 ~ 20 mA |
|---|---|
| 零電流 | 4 ± 0.1 mA |
| 跨度電流 | 16 ± 0.1 mA |
| 線性/滯後 | ± 0.5%F.S. |
| 溫度特性 | ZERO:± 0.05 %F.S./°C |
| 負載電阻 | 500 Ω maximum（電源電圧24 V 時） |
| 響應速度 | 20 ms maximum |
型号显示
| PA-868- | 503 | P- | B- | R2 |
|---|---|---|---|---|
|
系列名称 PA-868：电流输出 PA-860：电压输出
|
额定压力 503：0 ~ 5 MPa |
单位制 P：帕斯卡单位 |
防滴盖 B：无 |
连接埠 R2：R 1/4 |
型号一览表
| 型号 | 额定压力 | 压力类型 | 连接埠 | 防滴盖 | CAD |
|---|---|---|---|---|---|
| PA-868-503P-B-R2 | 0 ~ 5MPa | 表压 | R 1/4 | 无 | |
| PA-868-503P-H-R2 | 0 ~ 5MPa | 表压 | R 1/4 | 有 | |
| PA-868-503P-B-G3 | 0 ~ 5MPa | 表压 | G 3/8 | 无 | |
| PA-868-503P-H-G3 | 0 ~ 5MPa | 表压 | G 3/8 | 有 | |
| PA-868-104P-B-R2 | 0 ~ 10MPa | 表压 | R 1/4 | 无 | |
| PA-868-104P-H-R2 | 0 ~ 10MPa | 表压 | R 1/4 | 有 | |
| PA-868-104P-B-G3 | 0 ~ 10MPa | 表压 | G 3/8 | 无 | |
| PA-868-104P-H-G3 | 0 ~ 10MPa | 表压 | G 3/8 | 有 | |
| PA-868-204P-B-R2 | 0 ~ 20MPa | 表压 | R 1/4 | 无 | |
| PA-868-204P-H-R2 | 0 ~ 20MPa | 表压 | R 1/4 | 有 | |
| PA-868-204P-B-G3 | 0 ~ 20MPa | 表压 | G 3/8 | 无 | |
| PA-868-204P-H-G3 | 0 ~ 20MPa | 表压 | G 3/8 | 有 | |
| PA-868-354P-B-R2 | 0 ~ 35MPa | 表压 | R 1/4 | 无 | |
| PA-868-354P-H-R2 | 0 ~ 35MPa | 表压 | R 1/4 | 有 | |
| PA-868-354P-B-G3 | 0 ~ 35MPa | 表压 | G 3/8 | 无 | |
| PA-868-354P-B-G3 | 0 ~ 35MPa | 表压 | G 3/8 | 有 |
环境特性
| 测试项目 | 测试方法（条件 25 ± 5 °C） | 变化量 |
|---|---|---|
| 耐振動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2, 3 directions for 2 hours each |
零电压/电流，跨度电压/电流 每个最大值 ± 3 %F.S. |
| 耐冲击 | 490 m/s2、3 directions for 3 times each | |
| 压力周期 | 0 〜额定压力、106 cycles | |
| 防潮性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |
内部电气原理图
|
|

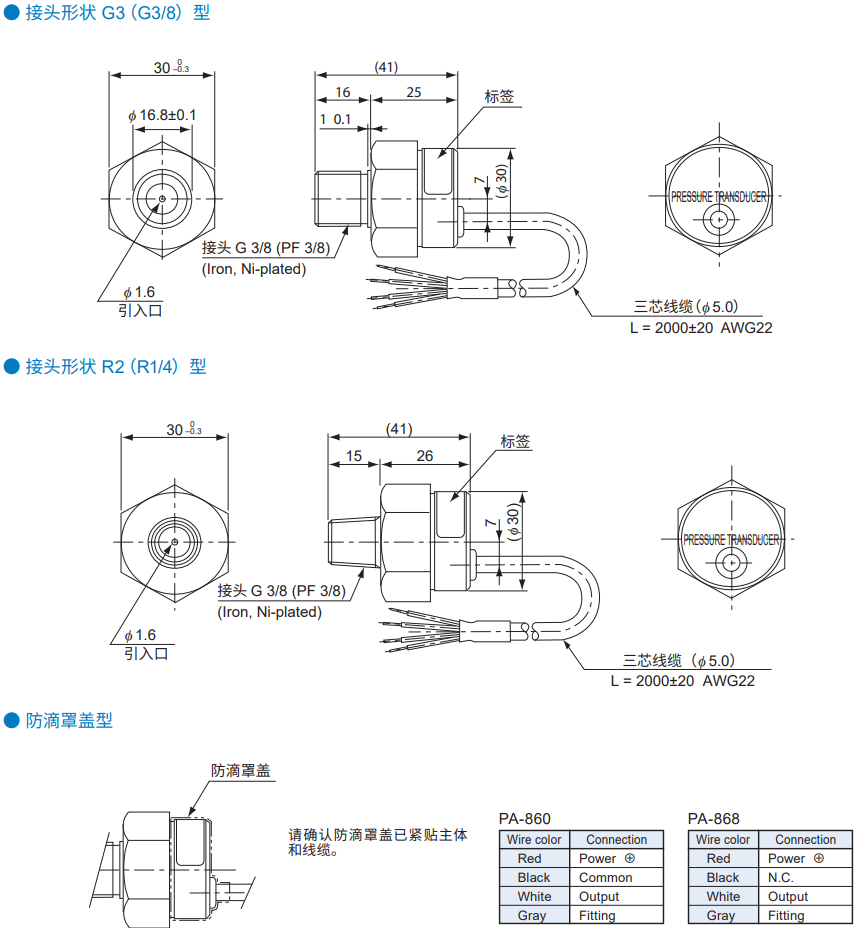

外形尺寸图
